河南有色金屬復合材料技術理論與應用

堿性二次電池負極材料[NixCuyFe2O4]及使用該負極材料的電池 1043

 0

本發明公開了一種堿性二次電池負極材料[NixCuyFe2O4]及使用該負極材料的電池，屬于二次電池負極材料技術領域。本發明的技術方案要點為：堿性二次電池負極材料，由尖晶石型結構鐵酸鹽[NixCuyFe2O4]或尖晶石型結構鐵酸鹽[NixCuyFe2O4]與碳材料組成的復合材料構成，其中1＞x≥0.5，0.5≥y＞0，x+y=1。本發明還具體公開了該堿性二次電池負極材料的制備方法及其在堿性二次電池負極板中的應用。本發明的負極材料0.2C放電克容量達到440mAh/g，5C放電克容量達到350mAh/g，1C循環200次容量保持率可以達到90%以上，采用該新型負極材料制備的堿性二次電池具有比能量高、比功率高和循環壽命長的優點。

防脫螺絲釘用微膠囊涂層材料 1130

 0

本發明涉及涂層加工生產技術領域，公開了一種防脫螺絲釘用微膠囊涂層材料，該涂層材料由以下按照重量份的原料組成：環氧樹脂40?50份、固化劑10?16份、微膠囊填料15?21份、顏料20?30份、聚對苯二甲酸丁脂12?18份、石墨烯/Ti基復合材料22?28份。其制備方法，將環氧樹脂、聚對苯二甲酸丁酯和石墨烯/Ti基復合材料放入高溫攪拌器中，在200℃的溫度下加熱20min制成溶液；將微膠囊填料添加到制成的溶液中，并且將溶液放置于8MPa高壓容器中放置2個小時；將溶液取出，并在溶液中放入顏料，攪拌10min之后，加入固化劑并攪拌至黏稠狀，靜置8個小時形成所述防脫螺絲釘用微膠囊涂層材料。本發明具有良好的附著力，附著力等級達到1級，使得螺絲的防脫性能更好。

石墨復合負極材料及其制備方法、鋰離子電池 1021

 0

本發明涉及一種石墨復合負極材料及其制備方法、鋰離子電池，屬于鋰離子電池材料領域。本發明的石墨復合負極材料的制備方法包括如下步驟：(1)將含鈦、錫的溶液、石墨和氮源在120～200℃溫度下反應6～24h，然后固液分離，干燥得摻雜鈦/錫石墨復合材料；所述氮源為苯胺、噻吩、吡咯、尿素中的一種；(2)在碳源氣體和氨氣混合氣氛下，將摻雜鈦/錫石墨復合材料在400～500℃溫度下保溫1～3h，然后在800～900℃溫度下保溫1～3h，然后冷卻得石墨復合負極材料。本發明制備的石墨復合負極材料用于鋰離子電池時，可使鋰離子電池具有較好的快充性能和循環性能。

鉍系半導體Bi₂MO₆復合TiO₂納米管陣列的制備方法 985

 0

本發明提供了一種鉍系半導體Bi₂MO₆復合TiO₂納米管陣列的制備方法，屬于納米復合材料技術領域。具體制備方法的步驟為：首先通過電化學陽極氧化法在金屬鈦或鈦合金表面制備TiO₂納米管陣列，然后對其進行半導體復合，制備得到了一種鉍系半導體Bi₂MO₆復合的TiO₂納米管陣列。該半導體復合材料制備方法簡單，化學穩定性好，具有獨特的納米異質結結構，這種特殊的構造可以有效抑制光生電子?空穴對的復合，使光電轉換效率增高，為高性能光電轉換材料的開發和應用提供思路。

淺色CuI/PET復合導電纖維的制備方法 760

 0

本發明屬于復合導電纖維制備領域，特別涉及一種淺色CuI/PET復合導電纖維的制備方法。本發明將提供一種淺色碘化亞銅/滌綸復合導電纖維的制備方法，方法首先以胺化的聚對苯二甲酸乙二醇酯（PET）粉末為基體，以硫酸銅、硫代硫酸鈉及碘化鉀為原料，在水溶液中使納米碘化亞銅在PET粉表面原位生成，得到碘化亞銅/PET復合材料，然后將這種復合材料采用熔融紡絲的方式制備成為淺色的CuI/PET復合導電纖維。本發明選用淺色納米CuI導電粉作為導電劑，易于染色，在民用服裝、室內裝飾、地毯、家用紡織品及在微電子、醫藥(含無菌、無塵服)、食品、精密儀器、生物技術等領域擁有更為廣闊的應用前景。

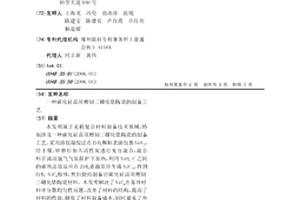

碳化硅晶須增韌二硼化鋯陶瓷的制備工藝 1158

 0

本發明屬于無機復合材料制備技術領域，特別涉及一種碳化硅晶須增韌二硼化鋯陶瓷的制備工藝。采用溶膠凝膠法在ZrB2顆粒表面包裹SiO2，經干燥、研磨后加入活性炭進行充分混合，混合料在流動氬氣氣氛保護下加熱，利用SiO2-C之間的碳熱還原反應在ZrB2表面原位生成SiCw，得到ZrB2-SiCw粉體，然后燒結制備出碳化硅晶須增韌二硼化鋯陶瓷材料。本發明解決了SiCw在基體材料中分散均勻性問題，改善了材料的結構，提高了材料的性能，降低了材料制備成本，同時避免了外界雜質元素的污染，也積極推動ZrB2基超高溫陶瓷復合材料的應用發展，具有顯著的社會效益和經濟效益。

基于金屬有機框架材料為載體的異相光敏劑及其制備方法和應用 857

 0

本發明公開了一種基于金屬有機框架材料為載體的異相光敏劑及其制備方法和應用，屬于環境友好型功能復合材料制備技術領域。本發明中所述異相光敏劑是將在可見光區具有強吸收、且可高效產生單線態氧(¹O₂)的碘代?BODIPY通過簡單的“一鍋煮”自組裝方法負載到ZIF?8金屬有機框架材料孔道內制得碘代?BODIPY@ZIF?8復合材料，并將所制備異相光敏劑用于催化氧化苯甲硫醚，然后可通過簡單的離心、洗滌、干燥回收催化劑，循環用于催化氧化苯甲硫醚。(1)本發明制備方法簡單易操作，環保、廉價、重復性好，耗時短；(2)本發明中異相光敏劑在可見光區具有強吸收、且可高效產生¹O₂，在室溫攪拌情況下即可將硫醚類化合物選擇性氧化成亞砜，且轉化率高、重復利用性好。

高熱變形溫度無鹵阻燃增強PET材料及其制備方法 852

 0

本發公開了一種高熱變形溫度無鹵阻燃增強PET材料及其制備方法，其中PET材料包括以下組分及其重量份：PET樹脂：40～70份；玻璃纖維：20～40份；相容劑：0～15份；阻燃劑：5～20份；抗氧化劑：0～1份；成核劑：0～0.5份；潤滑劑：0～1份；操作步驟包括：(1)將經烘干處理的PET與相容劑、無鹵阻燃劑復合物、抗氧化劑放入高速混合機中拌混2～4分鐘，轉速700～900轉/分鐘；(2)將的混合物和玻璃纖維分別通過雙螺桿擠出機的主喂料口和側喂料口加入雙螺桿擠出機，進行混合、分散、熔融擠出、造粒。通過協同阻燃劑、成核劑、潤滑劑和利用輻射接枝法自制相容劑等助劑的使用，較好地保持了PET/GF復合材料優異的力學性能和外觀特性，顯著提高了復合材料的阻燃性和熱變形溫度。

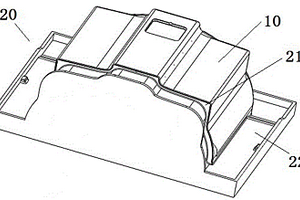

帶有紋路成型面的模具的制作方法 785

 0

本發明涉及一種帶有紋路成型面的模具的制作方法，能夠解決現有技術通過二次加工的方式來得到表面具有紋路結構件而導致的效率低、產品一致性差的問題。帶有紋路成型面的模具的制作方法，包括以下步驟：1）將表面具有紋路的柔性件布置在支撐體用于與待成型模具成型面適配的模具制作面上；2）對柔性件與模具制作面之間的間隙抽氣，使柔性件與支撐體的模具制作面貼合；3）在模具制作面上糊上用于制作模具的復合材料，待復合材料固化后，得到帶有紋路成型面的模具。

漏糞板 1140

 0

本發明公開了一種豬舍漏糞系統，包括漏糞板和支撐桿，相鄰漏糞板之間由支撐桿支撐，所述漏糞板設有漏糞孔、主體橫梁和主體豎梁，漏糞板邊緣還有設有邊緣掛鉤；漏糞板背面設有橫支撐，橫支撐兩側設有支撐板加強筋；漏糞板的邊緣還設有掛鉤加強筋。本發明要求保護一種漏糞板，所述漏糞板設有漏糞孔，所述漏糞板的材質為長纖維熱塑性復合材料。本發明具有如下技術優勢：(1)增加了漏糞地面的左右上下穩定性，可使漏糞板與支撐桿在安裝時同步進行，保證了安裝的精度。(2)在保證受力和變形量滿足使用的前提下，將漏糞板的長度提高到了2.4m甚至更大，從而實現機械清糞，徹底解放了勞動力。(3)將長纖維熱塑性復合材料引入到豬舍漏糞系統中，達到長期衛生、安全的目的；同時該材料經粉碎后可直接作為原料直接使用，環保經濟。

制備碳納米管/玻纖納微米復合粉體的方法 727

 0

本發明公開了一種制備碳納米管/玻纖納微米復合粉體的方法，將50-85℃下，預處理后的玻璃纖維加入到TEOS、KH550、酸化碳納米管以及酸或堿的醇水混合溶液中進行水解、包覆反應，產物過濾、干燥得到玻纖基納微米粉體。本發明制得的樣品玻纖明顯變得表面粗糙，因為聚硅作為粘附基質將碳納米管粘附到玻纖表面。樣品綜合玻纖和碳納米管的性能，作為填料加入到聚合物復合材料中，有望明顯改善材料的力學性能，并能賦予聚合物材料抗靜電性、抗菌性等性能。本方法制備樣品產量大，工藝簡單、成本低，極具工業化應用潛能，本方法也有望用于其它種類的微納米材料的制備和工業化研究。

銀/氯化銀與二氧化鈦復合異質結構納米材料的制備方法 1118

 0

本發明屬于太陽能、環境衛生和光催化材料領域，具體為一種可見光下具有優異殺菌性能的銀/氯化銀與二氧化鈦復合異質結構納米材料的制備方法。通過鈦的無機化合物溶于混合醇溶液中，然后加入硝酸銀的醋酸水溶液，之后再加入氫氧化鈉調節PH值得到混合溶液，混合溶液在反應釜中恒溫反應，得到沉淀物；用水和乙醇滌洗干燥后得到Ag/AgCl/TiO2異質結構復合納米材料；本發明采用溶劑熱，通過控制反應條件可制備～20納米的Ag/AgCl/TiO2復合材料，復合材料在可見光下具有優異的殺滅細菌的性能。整個制備過程簡單，銀的使用量少，使得本方法具有實際應用前景。

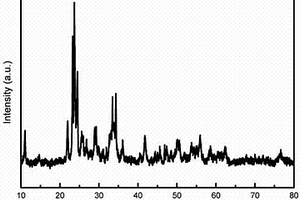

碳點修飾的二維鎢酸鈉/氧化鎢光催化材料的制備方法 728

 0

本發明公開了一種抗菌碳點修飾的二維鎢酸鈉/氧化鎢光催化材料的制備方法，將鎢鹽溶于醇溶液中得到鎢鹽溶液，然后加入氯化鈀，混合均勻后加入氫氧化鈉的醇溶液，攪拌均勻后形成混合溶液，倒入反應釜中，在140?220℃的條件下恒溫反應4?14h，得到沉淀物；用去離子水和乙醇反復多次洗滌，干燥后經馬弗爐在300?500℃的條件下煅燒2?6h后，得到碳點修飾的二維鎢酸鈉/氧化鎢光催化納米材料。本發明利用不同的鎢鹽和金屬鹽氯化鈀混合，在不同溶劑中制備了一系列的碳點修飾的二維鎢酸鈉/氧化鎢復合材料，制備出的復合材料在可見光下可以高效、短時地殺滅大腸桿菌，整個操作過程簡單方便，使得本方法具有實際應用價值。

三元乙丙橡膠/聚苯胺/高密度聚乙烯復合導電材料的制備方法 1063

 0

本發明公開了一種三元乙丙橡膠/聚苯胺/高密度聚乙烯復合導電材料的制備方法，它的步驟如下：（1）將苯胺單體加入三元乙丙橡膠粉末中攪拌均勻，得到溶脹后的三元乙丙橡膠粉末；（2）得到三元乙丙橡膠/聚苯胺復合導電粉；（3）得到三元乙丙橡膠/聚苯胺/高密度聚乙烯復合粒料；（4）得到三元乙丙橡膠/聚苯胺/高密度聚乙烯復合導電材料。本發明方法能夠在聚苯胺含量較低的情況下獲得高電導率的復合材料，同時提供比較好的加工性能，并且有效的減弱了由于聚苯胺含量增加而造成的復合材料其它性能下降的影響。

高熱穩定MXene材料Ti3C2的制備方法 1075

 0

本發明公開了一種高熱穩定MXene材料Ti3C2的制備方法，具體為：（1）取ti3c2加入DMSO溶液中，再加入三聚氰胺，超聲，攪拌過濾，真空干燥得到Ti3C2/三聚氰胺復合材料；（2）將干燥后得到的Ti3C2/三聚氰胺復合材料在管式爐氬氣氛圍下進行煅燒得到高熱穩定MXene材料Ti3C2。本發明通過加入三聚氰胺成功制備了一種高熱穩定Ti3C2材料，在高溫煅燒時仍然不被氧化，具有操作簡單，反應條件易控，高效等特點。本發明制得的高熱穩定MXene材料Ti3C2在儲能材料、傳感器和催化劑等領域皆具有潛在的應用價值。

SiO₂/CoO/石墨烯復合負極材料及其制備方法 1017

 0

本發明公開了一種SiO₂/CoO/石墨烯復合負極材料及其制備方法，采用層層組裝的方式將鈷基材料和石墨烯依次修飾在二氧化硅顆粒表面，利用鈷基材料和石墨烯材料的優異特性對SiO₂顆粒進行改性；通過采用兩步溶劑熱法得到的前驅體材料中，具有片狀結構的鈷基材料分布得更均勻，與SiO₂黏結地更緊密，并且SiO₂/CoO?2/GS復合材料中，石墨烯形成三維多孔網絡結構，SiO₂/CoO?2顆粒均勻分散且大部分被包覆于石墨烯的導電網絡中，阻抗測試結果顯示，SiO₂/CoO?2/GS復合材料具有較小的容抗與歐姆阻抗。優異的結構特性使得該材料展現出優異的電化學性能，在電流密度為200mA/g時，首次放電比容量高達1568.5mAh/g，第二次循環開始便不再有容量衰減，經過10次循環后，比容量仍然在801mAh/g。

長效耐鹽霧石墨烯改性環氧鋅粉防腐涂料及其制備方法 1103

 0

本發明涉及一種長效耐鹽霧石墨烯改性環氧鋅粉防腐涂料及其制備方法，屬于涂料技術領域，包括甲組分和乙組分，其中所述的甲組分包含環氧樹脂E20、環氧樹脂E51、潤濕分散劑、流平劑、消泡劑、觸變劑、石墨烯?鋅粉復合材料、磷鐵粉、二甲苯和正丁醇；所述的乙組分為聚酰胺類固化劑。所述防腐涂料中含有石墨烯?鋅粉復合材料，在其他組分的協同配合下，使得制備的防腐涂料便于分散，穩定儲存，且具有良好的導電性，能夠充分發揮“導電搭橋”的作用，可與少量非連續的鋅粉連接形成導電網絡，減少鋅粉用量的同時，能夠有效提高漆膜的耐鹽霧性能。

防紫外光TiO2膜的制備方法 759

 0

本發明公開了一種防紫外光TiO2膜的制備方法，包括如下步驟，將硅烷偶聯劑（KH-570）、鈦酸四異丙酯、無水苯甲醇三者按照一定的摩爾比例混合后倒入聚四氟乙烯內襯的反應釜中加熱，生成的TiO2納米粒子用無水乙醇清洗傾去上層清液后分散到二甲苯中，并加入油酸穩定，然后將一定比例的二氧化鈦納米粒子和二甲苯對應加入100微升的油酸超聲處理得到的穩定溶液用勻膠機旋涂得到TiO2膜，并用橢偏儀測量保證需要膜厚；將制備的復合材料膜放入干燥箱退火獲得具有良好透明度和紫外屏蔽能力的TiO2薄膜。本發明制備的TiO2膜不會出現由于光降解而造成的材料變黃、變暗的現象，而且經久耐用，在保持良好透光能力的情況下對紫外光具有良好阻斷作用。

添加氮化硅的滑板耐火材料及其生產方法 1202

 0

本發明涉及一種添加氮化硅的滑板耐火材料及其生產方法,該滑板按重量百分比計的原料組成為45～65%的剛玉、10～25%的鋯莫來石和/或鋯剛玉、2～8%的氮化硅、6～18%的氧化鋁微粉,其余為金屬硅、炭黑、石墨粉中的一種或多種,外加上述原料總量4～6%的酚醛樹脂結合劑。生產方法時按配比稱取各原料,混合均勻,經混煉得到泥料,然后加壓成型,在200±10℃下干燥6～10h,然后在1200～1400℃下氮化燒成。本發明通過加入氮化硅,并合理添加其他組分和用量配比,形成了結構為Al2O3-ZrO2-Si3N4-C的滑板復合材料,改善了滑板的抗氧化性能。該產品顯氣孔率1～4%,常溫耐壓強度150～220MPa,高溫抗折強度28～33MPa,其抗氧化性、抗沖刷性和抗熱震性等性能指標均達到優或良。

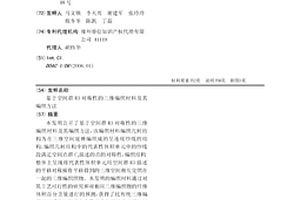

基于空間群R3對稱性的三維編織材料及其編織方法 854

 0

本發明公開了基于空間群R3對稱性的三維編織材料及其編織方法，該編織材料編織幾何結構為在三維空間延伸編織成的呈連續紗線的結構，編織幾何結構中的代表性體積單元中的紗線段滿足空間點群C3描述的點的對稱性，編織結構整體上呈現將代表性體積單元用空間群R3描述的平移對稱操作平移得到的三維空間相互交織在一起的三維編織織物。本發明的編織材料通過對其工藝可行性的研究和對相應三維編織物的纖維體積百分含量進行的預測，獲得了比傳統三維編織材料纖維體積百分含量更高的新三維編織材料品種，其幾何結構更加穩定，對應的復合材料具有比傳統三維編織復合材料更好的力學性能。

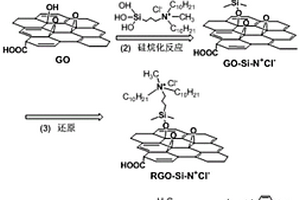

離子型兩親性功能化石墨烯的制備方法 979

 0

本發明公開了一種離子型兩親性功能化石墨烯的制備方法，包括以下步驟：制備氧化石墨烯，采用Hummers方法，用強酸濃硫酸、高錳酸鉀和強氧化劑?雙氧水對膨脹石墨進行氧化處理；硅烷化處理，利用活性較高的離子結構硅烷偶聯劑與氧化石墨烯表明羥基之間的形成Si?O?C鍵而制得硅烷化的氧化石墨烯；硅烷化石墨烯的還原制備，利用還原劑水合肼對硅烷化的氧化石墨烯進行還原，將其表面的環氧、羰基和羧基等未參與硅烷化反應的含氧基團還原掉而得到硅烷化的石墨烯；離子交換，用陰離子的表面活性劑與硅烷化石墨烯表面的陰離子進行離子交換得最終功能化的石墨烯。本發明具有良好的分散穩定性，有利于提高其在復合材料中高質量的均勻、剝離分散。

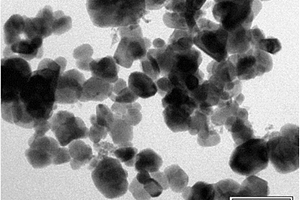

納米Al2O3/WO3復合粉體及其制備方法、Al2O3/W合金粉體 904

 0

本發明涉及一種納米Al2O3/WO3復合粉體及其制備方法、Al2O3/W合金粉體，屬于鎢基復合材料技術領域。本發明中的Al2O3的粒徑為5～15nm；所述WO3的粒徑為40～90nm，粉體粒徑分布均勻，有利于后期制備納米級Al2O3/W過程中致使形成的合金晶型并能很好細化，提高材料的強度、硬度、延展性等力學性能。

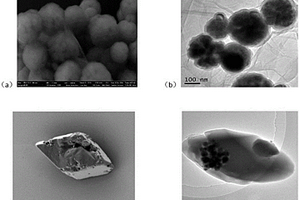

手性MOF-磁性石墨烯功能材料及其制備方法和用途 1095

 0

本發明公開了一種手性MOF?磁性石墨烯功能材料，是利用磁性石墨烯和手性MOF一鍋煮的常壓原位合成方法進行合成，采用本方法合成的手性MOF?磁性石墨烯功能材料具有分散性好，結構性質穩定，合成方法簡單快捷等優點；與傳統的分離方法相比，磁性固相萃取技術具有操作簡單、分析時間短、所需有機溶劑少以及可重復利用的優點。本發明研究了該復合材料對聯萘酚對映體的手性識別能力，通過優化萃取溶劑、洗脫溶劑、萃取時間、洗脫時間、磁性石墨烯的摻雜量等，在最優的條件下，該復合材料對聯萘酚對映體具有較高的選擇性吸附能力，其ee值可高達74.8%，整個吸附過程可在3分鐘內完成，且材料重復使用7次后，其ee值未見明顯降低。

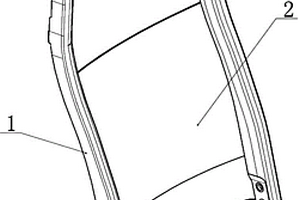

座椅骨架 1189

 0

本發明公開一種汽車用座椅骨架，包括熱塑性復合材料一體成形的n形框架，在所述n形框架內側設置有加強筋；在n形框架的兩側框的中部至底部的內側連接有靠背板，該靠背板采用編制纖維+PP或者采用橫向連續纖維紗+PP預浸片。本發明對座椅靠背骨架的結構進行改進和優化，可以均勻分散受力點，可以延長承力時間，大幅度降低最高沖擊力度。整體受力情況得到了明顯改善。經過有限元分析的結果，符合長途客車安全標準。降低靠背板厚度，節約用材，降低成本，安全可靠，壽命長，提高了人體舒適性。

硫化亞銅/PET復合導電纖維的制備方法 775

 0

本發明屬于復合導電纖維制備領域，特別涉及一種硫化亞銅/PET復合導電纖維的制備方法。所述方法首先以胺化的聚對苯二甲酸乙二醇酯（PET）粉末為基體，以硫酸銅、硫代硫酸鈉為原料，在水溶液中使納米硫化亞銅在PET粉表面原位生成，得到納米硫化亞銅/PET復合材料，然后將這種復合材料采用熔融紡絲的方式制備具有持久導電性的納米硫化亞銅/PET復合導電纖維。本發明制備的導電纖維的技術使導電網絡在纖維的內部形成，不會在使用的過程中產生導電層的脫落，亦不受使用環境的影響，導電功能具有持久性。

泥漿泵噴涂式缸套及制備方法 932

 0

泥漿泵噴涂式缸套及制備方法是一種油田泥漿泵缸套技術，所述的缸套內襯為陶瓷基復合材料、外套為金屬，其陶瓷基復合材料包括為陶瓷、氧化鋯、氧化鎢、氧化鉻、氧化鉬、樹脂材料。

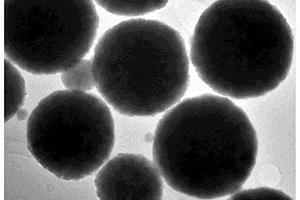

空心核殼結構Fe3O4@SiO2@PANI吸波劑及制備方法 763

 0

本發明涉及新材料領域，尤其涉及一種空心核殼結構Fe3O4@SiO2@PANI吸波劑及制備方法，包括步驟1：Fe3O4納米球制備；步驟2：Fe3O4納米球的活化；步驟3：核殼結構Fe3O4@SiO2的制備；步驟4：苯胺單體的提純；步驟5：Fe3O4@SiO2@PANI復合材料的制備；本發明所提供的制備方法操作簡便，實驗條件可控，減少了實驗步驟，成本低，適合于多種核殼結構材料的制備方法，能夠廣泛地應用于制備多組分、核殼結構的吸波材料，得到的Fe3O4@SiO2/PANI復合材料，空心核殼結構清晰，納米顆粒成球狀。

隔音隔熱輕質墻體 1057

 0

本發明為建筑材料領域提供了一種隔音隔熱輕 質墻體，以植物纖維和水泥為主要原料的復合材料，配以適量 的防霉劑，減水劑，防水劑，增強劑等，混和加壓成型，除具 有隔音，隔熱，質輕特點外，還具有無毒害物質釋放，耐腐蝕， 耐水性，強度高，質量易控制，充分利用廢棄植物秸稈，替代 木質或其它建筑材料，施工方便，成本低等顯著優點。

新型復合地板 1248

 0

本發明為建筑材料領域提供了一種新型復合地 板，主要特點是以植物纖維和水泥為主要原料的復合材料，配 以適量的防霉劑，減水劑，防水劑，增強劑等，經過混和，加 壓，成型，表面處理，除具有隔音，質輕特點外，還具有無毒 害物質釋放，耐腐蝕，耐水性，強度高，不裂紋，質量易控制， 利用廢棄植物秸稈，替代木材或其它材料，施工方便，成本低 等顯著優點。

納米陶瓷結合劑及其應用 1191

 0

本發明提供了一種納米陶瓷結合劑，屬于納米復合材料技術領域。該納米陶瓷結合劑由以下質量分數的原料制備而成：CaO?3～8％，R2O?8～20％，Al2O315～20％，SiO245～60％，B2O315～25％，其中CaO、Al2O3、SiO2和B2O3中的至少一種由常規顆粒和納米級粉末混合而成，其中R2O代表Na2O和/或K2O。本發明在傳統陶瓷結合劑原料的基礎上，通過調整至少一種原料內常規顆粒和納米級粉末的比例，控制納米級粉末重量占比為0.2～8％，不僅大大降低了結合劑的燒結溫度，節省了能源，還顯著提高了陶瓷結合劑的強度。
