甘肅有色金屬復合材料技術理論與應用

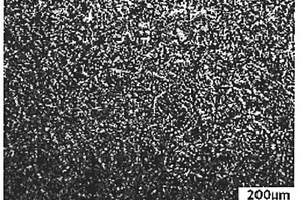

增強AZ91D鎂合金力學性能的方法 857

 0

一種增強AZ91D鎂合金力學性能的方法,其目的是提高AZ91D復合材料的綜合力學性能,其制備方法是:采用陽極弧等離子體法制備出碳納米管,對碳納米管進行提純、敏化、活化和鍍鎳;將AZ91D鑄態放入720℃鑄鐵坩堝中熔化,熔化后加入CNTs和SiCp并進行攪拌,攪拌時間為5分鐘;之后進行澆鑄,凝固后進行起模,通過細化晶粒、位錯強化方式,使復合材料的彈性模量、硬度、抗拉強度、延伸率比AZ91D分別提高了29.8%、9.39%、46.77%、14.69%。

二硫化鉬/硫化鋅雜化潤滑添加劑的制備和應用 702

 0

本發明公開一種二硫化鉬/硫化鋅（MoS₂/ZnS）雜化潤滑添加劑，是以Na₂MoO₄、CH₄N₂S、(CH₃COOH)₂Zn、(NH₂)₂CO和Na₂S作為前驅體，加入去離子水中攪拌均勻，所得混合溶液轉移至水熱釜中水熱反應而得。在MoS₂/ZnS雜化體結構中，ZnS納米顆粒被片狀MoS₂所包覆，可以充分發揮二者的協同增強作用。將其作為聚酰亞胺樹脂基體的潤滑添加劑，可有效發揮二硫化鉬和硫化鋅的協同增強作用，顯著提升聚酰亞胺復合材料的摩擦磨損性能，極大地拓展了聚酰亞胺復合材料在摩擦學領域的應用范圍。

鐵（III）四羧基苯基卟啉植入金屬有機框架的制備和應用 1074

 0

本發明提供了一種鐵（III）四羧基苯基卟啉植入金屬有機框架復合材料的制備方法，是以TCPP和FeCl₂·4H₂O為原料通過溶劑熱法制得FeTCPPCl，再通過溶劑熱法將FeTCPPCl植入到金屬有機框架UiO?66中得到復合材料FeTCPPCl?UiO?66，該復合材料中FeTCPPCl通過敏化UiO?66，有效提高了UiO?66的光響應能力，并且拓寬了光的吸收范圍和提高了電荷分離效率，在Photo?Fenton?like催化降解反應中具有較高的光催化活性。與暗反應以及UiO?66相比，復合材料的光致類芬頓反應對染料RhB的降解效果明顯增強，其在90?min之內對RhB的降解率達到100%。

提高普通滴灌帶抗太陽灼傷的方法 987

 0

本發明涉及一種提高普通滴灌帶抗太陽灼傷的方法，該方法包括以下步驟：⑴配制復合材料：將光穩定劑201、塑料抗氧化劑和紫外線吸收劑UV531按比例混合均勻后，即得復合材料；⑵將普通滴灌帶外層和所述復合材料送入塑料雙層共擠生產線，按常規方法將普通滴灌帶外層和所述復合材料聯接在一起，得到雙層結構的滴灌帶；⑶將所述雙層結構的滴灌帶通過裝有銀灰色涂漆的漆盒，使該滴灌帶表面呈銀灰色即可。本發明方法簡單、易于實施，可保證滴灌系統的正常運行。

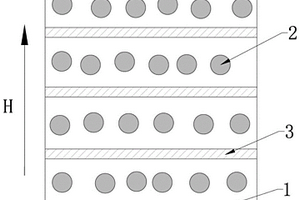

微流量控制方法及控制結構 1143

 0

本發明公開了一種微流量控制方法及控制結構，包括：(1)將直徑為1～100μm的磁敏顆粒按照一定的體積分數加入到柔性聚合物中并進行攪拌，在高溫或交聯劑作用下固化形成磁敏顆粒夾雜復合材料；(2)在磁敏顆粒夾雜復合材固化過程中，向其中埋入微管，獲得微管含于磁敏顆粒夾雜復合材料中的結構；(3)對所述結構施加大小可控的外加磁場。本發明將微管埋入磁敏顆粒夾雜復合材料中形成微流量磁控結構，通過改變外加磁場的大小，引起磁敏顆粒之間相互作用力的改變，繼而使微管的直徑變化，從而控制微管中流量的變化。此外，可設置磁敏顆粒的體積分數沿磁敏復合材料的厚度呈梯度分布，再在不同厚度處埋入微管，實現同一磁場中流量的按需控制。

Ag-AgCl/凹凸棒石納米復合光催化劑的制備方法 926

 0

本發明涉及一種Ag-AgCl/凹凸棒石納米復合光催化劑的制備，屬于復合材料和光催化技術領域。本發明以硝酸銀、鹽酸及凹凸棒石為原料，采用沉積沉淀法與光還原法合成了可見光響應和高活性的Ag-AgCl/凹凸棒石復合光催化劑，并利用X射線粉末衍射（XRD）、掃描電子顯微鏡（SEM）、比表面積和孔隙度分析（BET）、紅外光譜（IR）、紫外吸收光譜（UV）等技術對其相結構和微觀形貌進行表征。在可見光條件下（λ≥420nm）考查了Ag-AgCl/凹凸棒石納米復合光催化劑對亞甲基藍（MB）的催化降解性能，結果表明復合材料的催化性能在Ag-AgCl負載率為30%（w）時比純Ag-AgCl的催化性能提高了11.14倍。

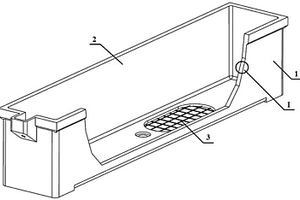

樹脂混凝土電解槽 1010

 0

本實用新型公開了一種樹脂混凝土電解槽，該電解槽槽體采用五層聚合物復合材料新型結構，從槽體外側向內側依次為外表面玻璃纖維增強復合材料層、樹脂混凝土層、玻璃纖維增強復合材料筋加強層、樹脂混凝土層和內表面玻璃纖維增強復合材料層,由液體粘結劑和固體增強骨料按比例配制好的樹脂混凝土復合材料整體澆鑄而成。該電解槽抗壓強度和抗折強度分別達到100～130MPa、20～25MPa，槽體側壁最大變形量與側壁比值小于0.1%，電解槽的各項性能參數遠遠超過現有樹脂混凝土電解槽，其使用壽命可達到10年以上，具有整體耐腐蝕、整體抗滲、整體絕緣、強度高、形變小、使用年限長、經濟環保等優良特性。

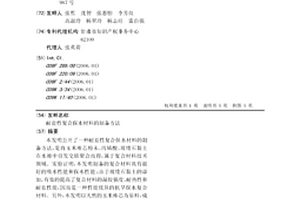

耐鹽性復合保水材料的制備方法 1085

 0

本發明公開了一種耐鹽性復合保水材料的制備方法，是將玉米棒芯粉末、丙烯酸、坡縷石黏土在水相中引發交聯聚合而得，屬于復合材料技術領域。實驗證明，本發明制備的復合材料具有很好的吸水性能和保水性能；由于坡縷石黏土的添加，有效的提高了復合材料的凝膠強度、耐熱性和耐鹽性能，因而是一種性能優異的抗旱保水復合材料。另外，本發明以天然的玉米棒芯為原料，成本低廉，從而避免了資源的浪費，同時對擴大保水復合材料的應用范圍具有重要的意義。

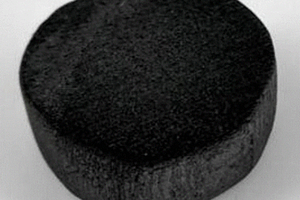

殺菌方法 742

 0

本發明提供了一種殺菌方法，其包括：步驟A1、提供復合材料，所述復合材料包括木材切片以及通過碳化在木材切片內原位生長的銀納米粒子；步驟A2、將所述復合材料與含有細菌的液體接觸，并向所述復合材料通電，利用復合材料來殺滅細菌。使用該方法殺菌的殺菌率高，處理速度快，處理成本低，體現了綠色可持續的理念。

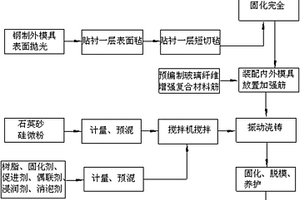

樹脂混凝土電解槽及其制作方法 921

 0

本發明公開了一種樹脂混凝土電解槽及其制作方法，該電解槽由液體粘結劑和固體增強骨料按照一定比例配制好的樹脂混凝土復合材料整體澆鑄而成，且槽體采用五層聚合物復合材料新型結構，從槽體外側向內側依次為外表面玻璃纖維增強復合材料層、樹脂混凝土層、玻璃纖維增強復合材料筋加強層、樹脂混凝土層和內表面玻璃纖維增強復合材料層。該電解槽抗壓強度和抗折強度分別達到100～130MPa、20～25MPa，槽體側壁最大變形量與側壁比值小于0.1%，電解槽的各項性能參數遠遠超過現有樹脂混凝土電解槽，其使用壽命可達到10年以上，具有整體耐腐蝕、整體抗滲、整體絕緣、強度高、形變小、使用年限長、經濟環保等優良特性。

氨基化疏水染料酸性紅-海藻酸鈉-硫化鎘復合光催化劑的制備及應用 1020

 0

本發明提供了一種氨基化疏水染料酸性紅?海藻酸鈉?硫化鎘復合光催化劑，利用含羧酸基團的海藻酸鈉，通過透析方法將氨基化疏水染料酸性紅改性生成RB?NH₂?HA復合材料，再使RB?NH₂?HA與CdS復合形成RB?NH₂?HA@CdS復合材料。海藻酸鈉在最終光催化劑中起到可溶性組分的作用，使復合材料更容易被反應物H₂O接觸，能夠顯著提高整個溶解性能，在復合材料的表面上提供足夠的反應性位點；RB?NH₂?HA與CdS復合能夠大大減少光誘導空穴和電子的復合。將Na₂S/Na₂SO₃溶液作為犧牲試劑，Pt作為助催化劑，在可見光照射下進行產氫測試，RB?NH₂?HA@CdS復合材料的產氫率高達950μmol/h。

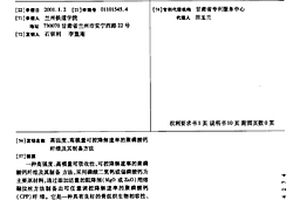

高強度、高模量可控降解速率的聚磷酸鈣纖維及其制備方法 816

 0

一種高強度、高模量可吸收性、可控降解速率的聚磷酸鈣纖維及其制備方法,采用磷酸二氫鈣或偏磷酸鈣為主要原材料,通過添加適量的阻降劑(MgO或ZnO)用熔融拉絲方法制備出可任意調控降解速率的聚磷酸鈣(CPP)纖維。它是一種具有良好的骨組織生物相容性、骨誘導性及骨結合性,且對機體無毒性、無致畸和無突變作用的高強度、高模量可吸收性、可控降解速率的醫用材料?？捎米鞴莾裙潭◤秃喜牧?、骨缺損修復復合材料、骨組織工程支架復合材料的增強材料和藥物緩釋載體等。

棒狀結構石墨烯量子點/氧化鈰復合光催化劑的制備方法 906

 0

本發明提供了一種棒狀結構石墨烯量子點/氧化鈰復合光催化劑，是將CeO₂納米粒子加入石墨烯量子點水溶液中，超聲分散均勻后轉入反應釜中進行水熱反應；反應結束后冷卻，離心分離產物，超純水洗滌，冷凍干燥，即得棒狀結構石墨烯量子點/氧化鈰復合光催化劑。本發明以CeO₂作為光催化劑，GQDs作為光敏化劑，經水熱條件得到在CeO₂表面包覆了GQDs的棒狀復合材料。水熱處理的過程中材料外部的GQDs起到了結構導向作用，使復合材料具有優化的有序棒狀特殊形貌；另一方面，小尺寸的GQDs在CeO₂表面增強了復合材料可見光照射下電子?空穴的轉移壽命，提高了復合光催化劑的光催化能力，在光催化廢水處理等領域具有應用前景。

鈷鐵氧體-類石墨烯碳納米復合磁性吸附材料的制備及應用 754

 0

本發明提供了一種鈷鐵氧體(CoFe2O4)-類石墨烯碳(SG)納米復合材料(CF-SG)的制備方法，屬于復合材料技術領域。本發明以Fe(NO3)3·9H2O、Co(NO3)2·6H2O、柚子皮為原料，以去離子水為溶劑，利用水熱法一步復合而得。該復合材料由尖晶石結構的CoFe2O4和類石墨烯碳SG組成，具有較高的吸附活性，而且在外磁場作用下能夠快速分離，可實現吸附材料再利用。另外，本發明具有工藝簡單、流程短、成本低、產率高，合成過程不采用任何添加劑，綠色環保等優點。

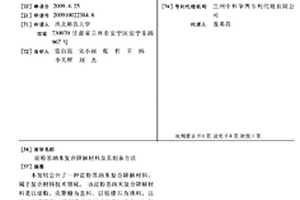

淀粉基納米復合降解材料及其制備方法 869

 0

本發明公開了一種淀粉基納米復合降解材料,屬于復合材料技術領域。該淀粉基納米復合降解材料是以淀粉、殼聚糖為基料,以坡縷石為填料,以甘油為增塑劑,采用簡單的溶液法進行混合、加熱糊化、倒模、干燥等工藝制得。本發明制備的復合材料經土埋試驗證明在六個月內可完全降解。本發明的復合材料同時具有優良的力學性能:彈性模量在10～40MPA,抗拉強度在5～40MPA,斷裂伸長率在100～150%,可用于食品包裝材料,如保鮮膜等。本發明的制備原料廉價易得、成本低;方法簡單,對環境沒有污染,易于工業化推廣。

生物降解阻燃材料及其制備方法 1058

 0

本發明提供了一種生物可降解阻燃材料,是以淀粉和殼聚糖為主要成分,以紅磷為阻燃助劑,淀粉/殼聚糖提供大量碳源,殼聚糖中自身含有氮元素,當加入酸源紅磷后,有效改善了生物可降解材料的阻燃性能,擴展了可降解復合材料使用范圍,使其有更加廣闊的應用領域;制備方法采用溶液法、超聲波分散及機械高速攪拌,使得阻燃劑紅磷在溶液中達到了納米級分散,有效避免了對復合材料的自然氧化,從而使復合材料具有更好的力學性能。

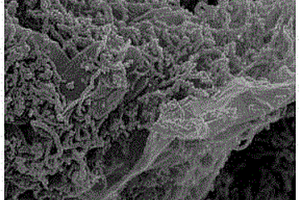

高效去除水中重金屬離子和有機物的方法 844

 0

一種高效去除水中重金屬離子和有機物的方法，涉及水處理技術，將純化碳納米管在無水乙醇中超聲分散后與含有氧化石墨烯的無水乙醇分散液混合超聲，然后抽濾、干燥制得氨基和硫醇基修飾氧化石墨烯/碳納米管復合材料。將以上復合材料分散在含有無水乙醇、乙酸、丙酮、3-巰丙基三甲氧基硅烷的混合溶液中，通氮氣保護，反應后抽濾分離干燥后，再分散到無水乙醇溶液中，在氮氣保護下加入聯氨，反應后經水和無水乙醇洗滌，真空干燥后得到氨基和硫醇基修飾的石墨烯/碳納米管復合材料，在外加磁場的作用下，將復合材料放入含有重金屬離子與有機物的循環水中進行吸附。

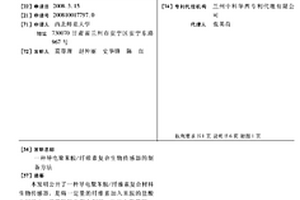

導電聚苯胺/纖維素復合生物傳感器的制備方法 1202

 0

本發明公開了一種導電聚苯胺/纖維素復合材料生物傳感器,是將一定量的纖維素加入苯胺的鹽酸鹽溶液中,使苯胺氧化聚合制得一種導電聚苯胺-纖維素復合材料,再將導電聚苯胺/纖維素置于含有生物活性物質的緩沖溶液中,浸漬4～5H,使生物活性物質充分吸附在聚苯胺薄片表面,然后將一定量固定有生物活性物質的聚苯胺/纖維素復合材料與適量的導電墨水混合形成糊狀物;最后以飽和AG/AGCL電極為參比電極,碳電極為輔助電極,涂敷有混合物的工作電極組成三電極導電聚苯胺/纖維素復合材料生物傳感器。本發明提供的導電聚合物/纖維素生物傳感器材料,具有成本低,合成方法簡單,無污染,生產效率高,易于實現工業化。

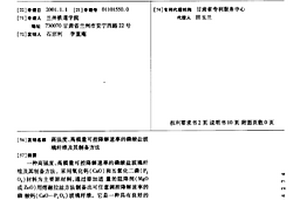

高強度、高模量可控降解速率的磷酸鹽玻璃纖維及其制備方法 1202

 0

一種高強度、高模量可控降解速率的磷酸鹽玻璃 纖維及其制備方法, 采用氧化鈣(CaO)和五氧化二磷(P2O5)材料為主要原材料, 通過添加適量的阻降劑(MgO或ZnO)用熔融拉絲方法制備出可任意調控降解速率的磷酸鈣(CaO—P2O5)玻璃纖維。它是一種具有良好的骨組織生物相容性和骨誘導性及骨結合性, 且對機體無毒性、無致畸和無突變作用醫用材料, 可用作骨內固定復合材料、骨缺損修復復合材料、骨組織工程支架復合材料的增強材料和藥物緩釋載體, 還可用作降解環境復合材料的增強材料。

ZnTPP花形聚集體及其復合材料的制備方法 1186

 0

本發明公開了一種ZnTPP花形聚集體的制備方法，該方法包括：四苯基鋅卟啉在三氯甲烷和甲醇的混合溶劑中自組裝成ZnTPP花形聚集體。本發明方法所制備的ZnTPP花形聚集體能顯著提升ZnTPP的電化學發光性能，該ZnTPP花形聚集體與還原氧化石墨烯復合后，可進一步提升材料的電化學發光性能，該材料可用于制備電化學發光器件。

凹凸棒石/三氧化二銻雜化材料及其制備方法和在生產阻燃高分子復合材料中的應用 1066

 0

本發明公開了一種凹凸棒石/三氧化二銻雜化材料。該雜化材料是通過在凹凸棒石載體上原位生長三氧化二銻得到。與現有凹凸棒石、Sb₂O₃單獨或者二者的物理復配相比，本發明原位生長的雜化材料能夠有效地提高高分子材料的各種性能，使得高分子材料具有更高的阻燃性和力學性，并使高分子材料在燃燒過程中具有更低的煙密度和毒性，具有良好的市場應用前景。

石墨烯/類石墨相氮化碳復合材料的制備和作為固體潤滑劑的應用 1052

 0

本發明公開了一種石墨烯/g?C₃N₄復合粉末，是將石墨烯和g?C₃N₄細粉以1:1~1:5質量比混合后放入高能球磨機中，通過高能球磨法研磨而得。該石墨烯/g?C₃N₄復合粉末包含石墨烯和g?C₃N₄兩相，石墨烯為片狀結構，g?C₃N₄納米顆粒均勻分布在石墨烯片層上，且石墨烯和g?C₃N₄之間存在明顯的異質結構。由于g?C₃N₄和石墨烯之間異質結構的存在，發揮組分間良好的協同效應，使得石墨烯/g?C₃N₄復合粉末具有低摩擦系數、超長耐磨壽命的優異潤滑和摩擦性能，作為新型固體潤滑劑在潤滑油添加劑、固體潤滑涂層、聚合物自潤滑材料等方面具有很大的應用前景和價值。

耐磨復合材料涂層 969

 0

本發明屬于一種工業設備及裝置的材料涂層。 是由6101號雙酚A環氧樹脂及鑄石粉組成一種材 料，其配比為1∶3；由T31環氧樹脂固化劑及鑄石粉 組成另一種材料，其配比為1∶5，使用時將一種材料 與另一種材料充分混合揉在一起。本發明的優點耐 磨、耐腐蝕、粘接強度高，施工方便，使用后可保護設 備不受磨損，既使涂層磨損后可補涂，價格低廉。

復合材料沼氣池澆鑄用模具 1129

 0

本發明是一種沼氣池澆鑄用模具。采用不飽和聚脂樹脂做為封閉劑,使用氧化鎂、氯化鎂、硅酸鎂、農作物秸稈粉及玻璃纖維布做為主體成型材料復合成型,達到高強、耐水、質輕的物理性能,用于沼氣池澆鑄用模具。

磁場取向片狀軟磁復合材料及其制備方法 770

 0

本發明涉及一種磁性材料與粘結材料復合的，其中磁性材形態的為片狀的， 帶有取向特征的材料及其制備方法。本發明材料以如下方法制備：先將片狀軟 磁金屬粉末與體積比為1～9∶9～1的未固化的粘結材料混合均勻，再將混合均 勻的復合物放入非導磁材料制作的模具內，再將模具放置在10-3～10特斯拉的 磁場中，并使模具在磁場中以1～20轉/分的轉速進行旋轉，持續時間約為1分 鐘以上后再使粘結材料固化。

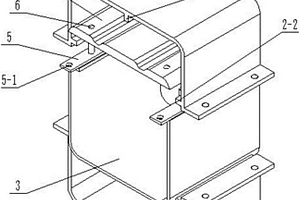

碳纖維布增強復合材料非等厚度薄壁部件模具 1142

 0

本實用新型公開了一種碳纖維布增強復合材料非等厚度薄壁部件模具，外抱卡箍Ⅰ底端的內壁上設置有支撐卡條Ⅰ，外抱卡箍Ⅰ的左右兩內壁上設置有支撐卡條Ⅱ。兩個中間墊板分別設置在下模的左右兩頂端，上模設置在中間墊板的上表面，下模、上模和中間墊板之間通過連接螺栓相連接。下模、上模和中間墊板包裹在外抱卡箍Ⅰ和外抱卡箍Ⅱ的內部，外抱卡箍Ⅰ和外抱卡箍Ⅱ通過螺栓組相連接。支撐卡條Ⅰ和支撐卡條Ⅱ均與下模的外壁相接觸，支撐卡條Ⅲ與上模的上表面相接觸，支撐卡條Ⅳ與下模的外壁相接觸。模具的結構穩定，不易發生變形，保證模具內部薄壁部件形狀的可靠性和穩定性，另外取出模具內部薄壁部件速度快，降低工作強度。

復合材料加工用鋁合金擠壓成型裝置 834

 0

本實用新型涉及鋁合金成型技術領域，且公開了一種復合材料加工用鋁合金擠壓成型裝置，包括底座，所述底座上固定安裝有擠壓裝置，所述擠壓裝置包括機箱一、電機一、螺紋桿、木板、推桿、壓板、擠壓箱、活動板、出料口，所述機箱一固定安裝在底座的上表面，所述電機一固定安裝在機箱一的內壁，所述電機一的輸出端通過聯軸器與螺紋桿一端固定連接，所述螺紋桿貫穿機箱一一側，且所述螺紋桿與機箱一一側接觸連接。本實用新型通過設置擠壓裝置，電機一帶動螺紋桿勻速轉動，使金屬板勻速擠壓鋁合金鑄錠形成鋁合金型材，解決了傳統擠壓不能勻速擠壓鋁合金鑄錠，導致生產出的鋁合金型材材質不均勻的問題。

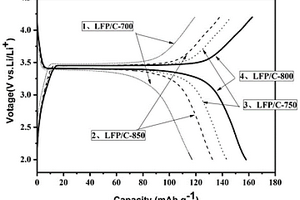

用酵母菌制備均勻碳包覆的LiFePO₄納米復合材料的方法 1235

 0

本發明涉及一種用酵母菌制備均勻碳包覆的LiFePO₄納米復合材料的方法，將酵母菌作為模板劑和碳源，按比例稱取原料，將FeCl₂·4H₂O溶于去離子水中，然后加入培養后的酵母菌細胞，磁力攪拌后依次加入NH₄H₂PO₄、LiOH·H₂O和適量的一水合檸檬酸，所得溶液在水浴鍋中攪拌形成溶膠，將溶膠干燥后得到凝膠。所得凝膠研磨后在惰性氣氛下燒結得到碳包覆的LiFePO₄納米材料。

廣告板用生態環保型木塑復合材料板材及其制備方法 991

 0

本發明公開一種廣告板用生態環保型木塑復合材料板材及其制備方法，屬于木塑材料制造技術領域。該板材為三層復合結構，由外表軟層和中間硬層組成，硬層夾于兩層完全相同的軟層之間，硬層厚度為0.5-5mm，軟層厚度0.25-2.5mm。本發明以向日葵秸稈、木塑廢料等回收廢料和PVC為基料，生產出外表層為軟面熱塑性彈性體、中間層為硬支撐的板材，是現有廣告板的優良替代品。本發明環保低碳，對環境和人體無害，抗水性好，脫模易，壽命長，不易變形，表面光滑，阻燃性和光穩定性好，還具有抗菌防蟲效果，顧客可指定尺寸。

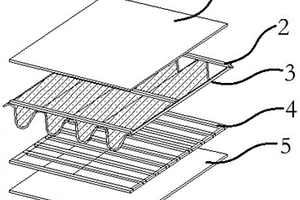

柔性磁電復合材料 1180

 0

本實用新型提供了一種柔性磁電復合材料，包括：相對而置的上柔性膜層和下柔性膜層；所述上柔性膜層與所述下柔性膜層之間層疊排列設置有上電極、磁電復合層以及下電極；其中，所述磁電復合層為波浪狀層體，且所述磁電復合層的谷峰與上電極粘接連接，所述磁電復合層的波谷與所述下電極粘接連接。本實用新型中，通過改變磁電復合層的形狀，使彎曲過程中沿波浪進行形變，增加同向的最大彎曲角度，保證其柔韌性。
