本發明涉及一種改性石墨烯?碳納米管填充的PC/ABS復合材料及其制備方法,該復合材料由按重量份數計的PC?70份,ABS?30份,相容劑30份,色母粒10?20份,改性石墨烯混合物6?12份,以及相當于復合材料總重0.1%的硅烷偶聯劑混合后經熔融造粒而成。該復合材料具有相容性好、無分層現象、綜合性能優異以及注塑產品表面質量好等優點。
本發明公開了一種三維納米棒狀Al2O3@分子篩核殼復合材料,其制備步驟包括:首先制備分子篩納米粒子;將所得分子篩納米粒子與鋁源充分混合分散在無水溶劑體系中,最后將分子篩與鋁源的混合溶液滴加到含有一定水介質的溶液中,通過調節鋁源水解條件(溫度、攪拌條件等),得到三維納米棒狀Al2O3并附著在納米分子篩表面上,形成三維納米棒狀Al2O3@分子篩核殼復合材料。本發明所述復合材料具備多級孔介孔?微孔體系,相對與單一孔道的材料具有很大的結構優勢,且涉及的合成方法簡單,易于工業條件模擬放大生產,在分子吸附、催化等工業領域具有很大的應用前景。
本發明涉及水下航行器領域,特別是涉及一種輕質高剛度型復合材料耐壓殼體結構及其加工方法。包括由高強度碳纖維纏繞而成的外表層、內表層,以及設置在外表層與內表層之間的復合材料加強筋,加強筋之間填充有芯材;本發明中的輕質高剛度型復合材料耐壓殼體結構可大大降低芯材的剪切應力和剪切變形;與常規夾層圓柱殼體結構相比,可提高結構的失穩載荷30%以上;可顯著減小局部損傷對結構強度的影響,并可依靠內置加強筋有效抑制內部裂紋和損傷的擴展;同時可實現減輕結構重量,提高水下航行器續航能力,并可實現吸聲、無磁、減振等功能設計,實現結構承載與功能一體化的設計目標。
本發明公開了一種Cu2-xSe/石墨烯復合材料的制備方法,采用低溫濕化學法兩步制備Cu2-xSe/石墨烯的復合材料,所述的Cu2-xSe/石墨烯復合材料中,x選自0~0.1;該材料由Cu2-xSe顆粒和石墨烯復合而成,Cu2-xSe顆粒分布在石墨烯表面或被石墨烯半包裹在其中。本發明涉及的制備工藝簡單、能耗低、成本小、制備周期短、適用于工業大規模生產;制得的Cu2-xSe/石墨烯復合材料具有較高的電導率,在熱電材料領域具有重要的應用前景。
本發明公開了一種新型鎳鋁基自修復復合材料,以鎳粉、鋁粉、蛇紋石粉和碳化鈦粉為原料制備而成,其中鎳粉質量百分數為57.8—63.1%,鋁粉質量百分數為31.2—33.9%,蛇紋石粉質量百分數為2—8%,碳化鈦粉質量百分數為1—3%;還公開了其制備方法,將上述原料置于振動力為9000N的高頻振動混料機,振動混料15分鐘,得到混合均勻的燒結配料,將上述燒結配料放入石墨磨具中,采用放電等離子燒結制備,得到新型鎳鋁基自修復復合材料;該方法制備的新型鎳鋁基自修復復合材料具有良好的抗磨減摩和自修復性能,且制備工藝簡單、參數易控、成本低,適于批量生產和推廣。
本發明公開了一種銅基-石墨正梯度復合材料及其制備方法。該銅基-石墨正梯度復合材料是由銅合金與具有正梯度結構特征的三維多孔石墨骨架復合而成。制備時,首先利用選擇性激光燒結成形技術制備具有正梯度結構特征的三維多孔石墨骨架坯體,然后對其進行碳化處理,獲得三維多孔石墨骨架,通過浸漬方式將液態釬料包覆在三維多孔石墨骨架上,最后采取鑄造方式將銅合金金屬液澆注其中,獲得所需的銅基-石墨正梯度自潤滑復合材料。該方法不僅保證了石墨含量由表及里呈正梯度變化,并使石墨在任意摩擦磨損面上分布均勻,也保證了銅合金在復合材料體系中形成連續的網絡結構,從而充分發揮銅基體優異的導電導熱及力學性能。
本發明涉及一種導電復合材料及其制備方法。超高分子量聚乙烯/石墨納米片導電復合材料的制備方法,其特征是包括如下步驟:1)按各原料所占質量百分數為:超高分子量聚乙烯85~99%,石墨1~15%,量好超高分子量聚乙烯和石墨原料備用;2)加入到研磨罐中,并按照石墨質量0.5%~1.5%的比例加入偶聯劑;按照1∶1~6∶1的球料比加入研磨球;3)將上述球磨罐裝到球磨機上,以350~580轉/分鐘的轉速球磨1~4小時;4)將球磨好的物料干燥,得到母料;5)將母料用熱壓成型方法成型,得到超高分子量聚乙烯/石墨納米片導電復合材料。該復合材料具有良好的導電性、極好的耐磨性、良好的自潤滑性;該制備方法能夠工業化規模生產、成本低廉且環境友好。
本發明公開了一種雙基體復合材料及利用雙基體復合材料制備航天系統發動機中擴散段的方法。該方法首先使用氣相沉積法對碳纖維織物進行浸漬,得到的浸漬碳纖維織物;裂解得到得到C/C坯料,將聚碳硅烷和二甲苯按照質量比1∶1~3混合,即得到聚碳硅烷的二甲苯溶液;將C/C坯料置于聚碳硅烷的二甲苯溶液中,在真空、振動條件下浸漬,得到浸漬C/C坯料;將浸漬C/C坯料進行物理加壓、固化,得到固化后的坯料;最后裂解即為雙基體復合材料;對雙基體復合材料進行機械加工,將外型面加工成所需尺寸,即得到擴散段。本發明的雙基體復合材料成本低,利用雙基體復合材料制備得到的擴散段具有低密度、高性能的特點。
本發明公開了一種具有存儲效應的石墨烯/聚甲基丙烯酸-2-(N-咔唑基)乙酯刷復合材料及其制備方法和應用。本發明首先通過在氧化石墨烯表面引入引發基團,利用表面引發原子轉移自由基聚合技術在氧化石墨烯表面接枝功能性聚合物刷,再與還原劑反應得到石墨烯/聚合物刷復合材料。本發明通過在石墨烯表面接枝功能性聚合物刷,改善了石墨烯的溶液加工性能;石墨烯的導電性降低了功能性聚合物刷的電阻,而且石墨烯與聚合物刷功能基團的相互作用,使復合材料具有良好的載流子傳輸性能。將本發明制得的復合材料作為電活性中間層應用于構造信息存儲器件,可表現出較低的開啟電壓、較高的開關電流比和良好的穩定性能。
本發明涉及用軟磁復合材料制造的電機電器,它的導磁構件由軟磁復合材料制成;軟磁復合材料包括純鐵粉、絕緣劑、潤滑劑,各組分的重量百分比配方為:純鐵粉80-90%,絕緣劑5-13%、潤滑劑3-7%。導磁構件的生產工藝步驟為:步驟1、將純鐵粉、絕緣劑、潤滑劑按上述配方混合;步驟2、將步驟1所得混合物壓制成形,并在1100℃~1300℃的加熱爐中燒結2~3個小時;步驟3、冷卻,成品。本發明電機、電器是真正的環保電器。軟磁復合材料中添加的絕緣劑和潤滑劑,可以使導磁構件達到不同的磁性能和機械強度,可以滿足各種電機、電器對導磁構件的不同需求。軟磁復合材料的渦流損耗比硅鋼片小,導磁構件工作效率高。軟磁復合材料是各向同性的,可以提供三維磁場。

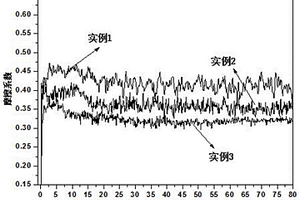

一種新型TiAl基自潤滑復合材料,主要以TiAl基為基體,以石墨烯納米片和含WS2的空心球為增強相和潤滑相。其中,石墨烯納米片為基體質量的(0.5?1.5)wt.%,含WS2空心球質量為基體質量的(3.0?5.0)wt.%。其制備方法包括以下步驟:按TiAl基體中所含元素的摩爾比稱取各單質粉末作為基體原料,并按配比稱取石墨烯納米片和含WS2的空心球粉末,混合均勻后進行放電等離子燒結,得到新型TiAl基自潤滑復合材料。本發明所述新型TiAl基自潤滑復合材料,以石墨烯納米片和含WS2的空心球為增強相和潤滑相,致密度高,力學性能良好,具有良好的減磨與抗磨性能。

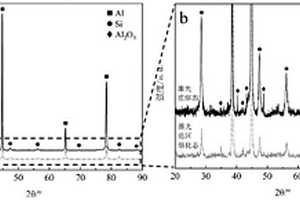

本發明公開了一種原位自生納米Al2O3增強鋁基復合材料的激光增材制造方法,該方法包括以下步驟:(1)將ZnO陶瓷粉體和AlSi10Mg鋁合金粉體混合并球磨得到ZnO/AlSi10Mg復合粉體;(2)對復合粉體采用激光選區熔化工藝進行增材制造成形,形成實體片層;(3)對實體片層進行激光再次掃描形成重熔片層;(4)重復步驟(2)、(3),最終成形得到原位自生納米Al2O3增強鋁基復合材料。本發明利用激光激發Al與ZnO使它們之間發生鋁熱反應原位生成Al2O3陶瓷顆粒,并通過對方法整體流程工藝設計進行改進,將激光選區熔化與激光重熔掃描相配合,制得的鋁基復合材料致密度高、微觀組織細小,原位自生的Al2O3顆粒尺寸為納米級、分布均勻且其相界面與鋁基體結合良好。

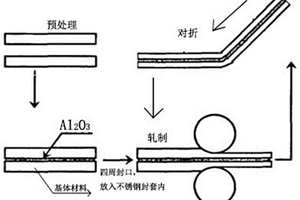

本發明屬于氧化鋁顆粒增強鋁基復合材料制備領域,公開了一種Al2O3增強鋁基復合材料及其制備方法。該按重量百分比計,該復合材料的原料包括5?25%的Al2O3和75?95%的基體材料,該方法包括以下步驟:對鋁粉進行氧化處理得到Al2O3;分別對基體材料和不銹鋼板進行預處理;將預處理后的不銹鋼板的光潔面對折并壓制成不銹鋼封套;將Al2O3置于預處理后的基體材料上,將基體材料對折,使基體材料包裹住Al2O3,然后將基體材料四周封口并放入不銹鋼封套中;對裝有基體材料的不銹鋼封套進行軋制,每軋制一道次后沿不銹鋼封套的長度方向進行對折,再軋制下一道次,直到設定道次。本發明的Al2O3增強鋁基復合材料中Al2O3能均勻彌散地分布在鋁基體,有效地增強鋁基體。
本發明屬于無機功能材料技術領域,具體公開了一種Ag@AgCl/TiO2?氧化石墨烯復合材料的制備方法。該方法將Ag@AgCl納米顆粒與GO混合后,直接與TiO2在堿性條件下水熱反應得到Ag@AgCl/TiO2?氧化石墨烯復合材料。與普通光催化材料相比,Ag@AgCl/TiO2?氧化石墨烯復合材料在可見光區域和紫外光區域均可以發生有效的光催化反應,更充分地利用光源;該復合材料具有較大的比表面積和強吸附能力,可以更好地吸附污染物;還原氧化石墨烯的存在可以有效地抑制光生電子對的復合,從而很大程度地提高光催化性能。Ag@AgCl/TiO2?氧化石墨烯復合材料所使用的原料便宜易得,制備和復合過程簡單易行,是一種很有潛力的光催化材料。
本發明涉及一種納米γ-羥基氧化鎳/高鐵酸鹽復合材料,由下述制得:在二價鎳鹽中加入二價的亞鐵鹽或三價鐵鹽和摻雜金屬鹽,加水配制成反應溶液;在氧化劑溶液中加入氫氧化鉀或氫氧化鈉,配制成堿性氧化劑溶液;在攪拌和超聲波分散的條件下,將堿性氧化劑溶液加到反應溶液中,在20~50℃反應,超聲波分散,得到黑色膠狀的羥基氧化鎳和高鐵酸鹽混合物沉淀;將羥基氧化鎳和高鐵酸鹽混合物沉淀與氫氧化鉀或氫氧化鈉水溶液混合,超聲波分散、過濾、真空干燥得到納米γ-羥基氧化鎳和高鐵酸鹽復合材料。本發明方法簡便、所用原料價格低廉、無環境污染,制得的復合材料作為電池正極材料利用效率較高、所制造的電池具有較高的比能量和較高的比功率。

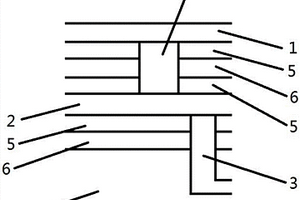

本發明屬于飛機防/除冰技術領域,特別涉及一種防/除冰復合材料多層結構。解決飛機上各部件連接可靠性高、維護性好的防/除冰復合材料功能單元結構。本發明的多層結構包括電熱層、上復合材料層、導線層、下復合材料層、基體以及供電線纜;電熱層與導線層中間為上復合材料層,導線層與基體之間為下復合材料層;上、下復合材料層均為碳纖維和/或玻璃纖維復合材料;所述供電線纜包括兩段,第一段供電線纜穿過基體和下復合材料層與導線層的觸點電連接,第二段供電線纜貫穿上復合材料層分別與導線層的觸點、電熱層的觸點點連接。
本發明公開一種新型高效釋放負氧離子的復合材料,包括以下原料成分制得:三聚氰胺、氰尿酸、稀土氧化物;還提供一種新型高效釋放負氧離子的復合材料的制備方法,包括以下步驟:將三聚氰胺溶解于溶劑中,形成第一溶液,將氰尿酸溶解于溶劑中,形成第二溶液,將所述第一溶液和所述第二溶液混合,攪拌,過濾,洗滌,干燥,得超分子粉末;將超分子粉末和稀土氧化物粉末混合,置于N2氣氛下,升溫,煅燒,冷卻至室溫,碾碎,得新型高效釋放負氧離子的復合材料;還提供了一種新型高效釋放負氧離子的復合材料在無機環保粉末涂料中的應用。本發明提供的釋放負氧離子的復合材料具有高效產生負氧離子、不具有放射性的有益效果。

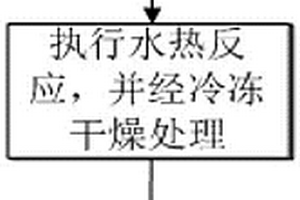

本發明公開了一種用于制備納米二氧化鈦-石墨烯復合材料的方法,包括:(a)向濃度為1-4mg/mL的氧化石墨烯溶液中加入二氧化鈦納米顆粒,其中氧化石墨烯與二氧化鈦之間的重量比控制為10:1~1:10,并獲得分散液;(b)將所獲得的分散液置入反應釜中,在120-200℃的條件下執行水熱反應2-12小時,然后經過冷凍干燥處理即得到具備三維多孔結構的納米二氧化鈦-石墨烯復合材料產品。本發明還公開了相應的復合材料產品及其特定用途。通過本發明,能夠以簡單、易于操作并適合大規模生產的方式來制備納米二氧化鈦-石墨烯復合材料產品,且其所制得的產品具備比表面積大的三維多孔結構,并尤其適用于制作超級電容器或用于執行環境污染處理。

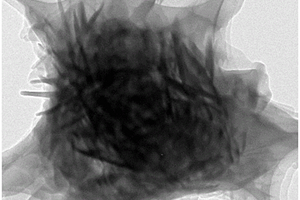

本發明涉及一種碳包覆Na0.55Mn2O4·1.5H2O納米復合材料及其制備方法。Na0.55Mn2O4·1.5H2O為由納米棒組成的球形結構,并均勻的被包裹于無定型碳層中。制備:(1)在經酸處理表面改性后的二氧化錳納米棒的醇溶液中加入正硅酸四乙酯(TEOS)水解得到二氧化硅包覆二氧化錳的核殼結構復合材料;對步驟(1)得到的樣品進行碳包覆,得到碳化后的復合材料;將碳化后的復合材料粉末樣緩慢加入過量的熱的氫氧化鈉溶液中,攪拌反應。本發明提供的碳包覆Na0.55Mn2O4·1.5H2O納米復合材料具有高的比容量、優異的倍率性能和循環性能,在鋰離子電池電極材料及其他電化學技術領域具有廣泛的應用前景。

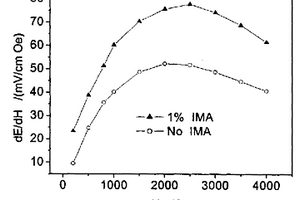

有機聚合物與鐵性無機復合材料的界面改性劑及制備方法。該界面改性劑是以復合材料中無機納米粒子為親無機相,復合材料中的聚合物相作有機相的復合母粒,此界面改性劑可以應用于壓電陶瓷與聚合物復合材料,壓電陶瓷與聚合物及稀土合金復合材料。其制法,一是原位復合法,即在聚合物溶液中加入醋酸鹽混勻后,升溫加入乙酰丙酮或冰醋酸,混勻后加鈦酸酯反應得到的溶液直接蒸餾或倒入不溶于所用聚合物的溶劑中進行沉降得到溶膠,溶膠干燥后碾成細粉,即得;二是超聲分散法,將制備的無機納米粒子燒結后,放入聚合物溶液中,超聲分散后在玻璃基材上潑膜,干燥后粉碎成粉末,即得。本界面改性劑解決了界面結合較差造成的壓電和磁電性能不高的問題。
本發明的主要目的是提出一種電磁屏蔽復合材料及其制備方法,旨在提高硅橡膠電磁屏蔽材料的本體強度和抗撕裂強度。
本發明的目的在于針對已有的技術現狀,提供一種拜耳法赤泥-磷石膏免燒膠凝材料及其制備方法,在利用工業固廢的同時未摻入水泥熟料,解決了拜耳法赤泥、磷石膏等工業廢棄物難以大量資源化利用的問題,通過優選組分份數生產的拜耳法赤泥-磷石膏免燒膠凝材料強度較好,而且制備成型時間短,制備方法簡單,使用成本低,進一步提高其實際應用價值。
中冶有色為您提供最新的湖北有色金屬復合材料技術理論與應用信息,涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺!
