天津有色金屬理論與應用

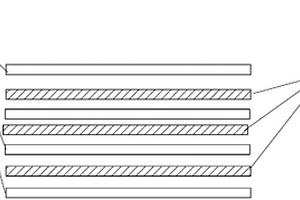

新型卷繞方式鋰離子電池及其制作方法 904

 0

本發明公開了一種容量大、功率性能高的新型卷繞方式鋰離子電池及其制作方法。本發明一種新型卷繞方式鋰離子電池,殼體內設置極組,所述極組卷繞設置,極組由負極片、隔膜和正極片依次層疊設置組成,所述隔膜從底部包住負極片,所述極組正極和負極的端面分別焊接正極耳和負極耳。本發明一種新型卷繞方式鋰離子電池制作方法,首先將負極片、隔膜和正極片依次層疊形成極組,正負極片疊片時正負極片預留的金屬箔體置于相對的方向,所述正負極片按照上述次序層疊之后卷繞成圓型極組,其次將正負極耳分別焊接于組上下兩個端面,最后裝配完成。本發明極組卷繞時采用“先層疊、后卷繞”的新型卷繞方式,實現了容量大、功率性能高。

新型液態聚合物鋰離子電池 991

 0

本發明涉及鋰離子電池技術領域，具體公開了一種新型液態聚合物鋰離子電池，包括鋁縮膜，在所述的鋁縮膜內設置有極組，所述的極組由正極極片與負極極片組成；所述的正極極片與所述的負極極片的集流體的雙表面均勻涂覆有電極漿料；在所述的正極片的電極漿料雙表面設有PVDF/XB隔膜。本發明通過采用PVDF/XB隔膜制作電池，隔膜的特性厚度小、孔隙率高、離子電阻小、高溫下不收縮，透氣性極好；具有優越的抗氧化、抗污染性，與電液有良好的親和性，吸液量大，包液能力強，有較優的電化學性能，而且效率高，容量大，有良好的循環性能，可以使動力電池容量成倍數的增長，且電池電阻值小，從而大大提高了鋰離子動力電池的整體電性能。

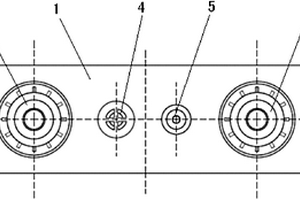

鋰離子電池整體蓋板結構 932

 0

本實用新型涉及一種鋰離子電池整體蓋板結構，其特征是：包括電池蓋板本體，所述電池蓋板本體左右兩端分別設置電池正極柱孔及電池負極柱孔，所述電池正極柱孔及電池負極柱孔之間設置注液孔和安全閥孔，所述電池正極柱孔、電池負極柱孔內分別鑲有電池正極柱、電池負極柱，所述注液孔和安全閥孔內分別鑲有注液釘、安全閥蓋，所述電池正極柱、電池負極柱、注液釘、安全閥蓋與電池蓋板本體沖壓鉚合構成一體式電池蓋板。有益效果：可以大大提高大容量動力電池零部件的裝配效率，保證大容量鋰離子電池的密封性，維持電池的內壓，保證鋰離子電池安全使用。有利于簡化電池的裝配工藝，減低電池的生產成本，提高電池的裝配質量。

軟包裝電池安全墊片及其組成的鋰離子電池 842

 0

本實用新型公開了一種軟包裝電池安全墊片及其組成的鋰離子電池,旨在提供一種能夠防止電池鼓脹、變軟,并可以防止金屬層與電池極芯直接短路的安全墊片及其組成的鋰離子電池。安全墊片整體為片狀,由連續整體片狀絕緣層和帶有多個微孔狀氣室的多孔層組成,安全墊片整體材料為絕緣、耐高溫、耐電解液腐蝕的高分子復合材料。鋰離子電池包括非金屬材料封裝膜和電池極芯,安全墊片的絕緣層緊貼非金屬材料封裝膜,多孔層與電池極芯緊密接觸。該安全墊片為雙層結構,電池內部產生的氣體可以在微孔狀的氣室里緩沖,不至于導致電池鼓脹,變軟。安全墊片可以防止金屬層與電池極芯的直接短路,從而提高電池的性能和使用壽命。

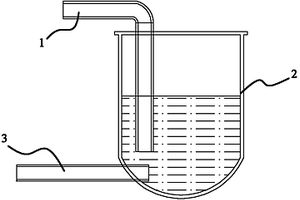

鋰離子電池涂敷供料罐 806

 0

本實用新型公開了一種可以避免漿料與空氣大面積接觸，從而減小不良現象發生的鋰離子電池涂敷供料罐，包括罐體，進料管道從罐體外部穿過罐體側壁進入到罐體內部，罐體的底部設置有出料管道，其特征在于：所述進料管道進入到罐體內部的部分向下延伸至罐體底部。采用本實用新型結構的鋰離子電池涂敷供料罐，通過將進料管道進入到罐體內部的部分向下延伸至罐體底部，能夠避免漿料與空氣大面積接觸，另一方面，能夠避免氣泡的產生，從而保證鋰離子電池極片的涂敷質量。

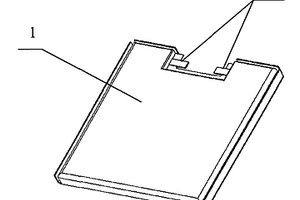

改進的聚合物鋰離子電池結構 813

 0

一種改進的聚合物鋰離子電池結構,涉及對聚合物鋰離子電池結構的改進。本實用新型所述的聚合物鋰離子電池結構中包括常規的包裝膜、正極片、負極片、絕緣隔膜、極耳以及電解液。特征在于電池芯的正、負極極耳鑲嵌在電池芯內部,組合的保護電路板與正、負極極耳連接,保護電路板的觸點向外,與電器相連接。本實用新型適用于各種尺寸電池,彌補了由于空間利用不足而引起的電池比能量低的缺點。同時多個極耳的設置可以有效的解決電池的大電流充/放電問題,可以使電池在有限的空間范圍內,通過減小保護電路板等所占體積,來增加電池芯的體積,提高電池容量,從而提高電池的比容量。該方案用于聚合物/軟包裝電池的設計開發,其結構簡單,操作簡便易行。

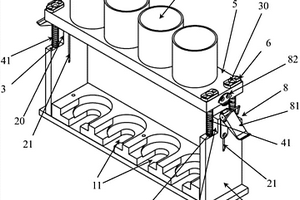

鋰離子電池的新型注液夾具 1055

 0

本實用新型公開了一種鋰離子電池的新型注液夾具，包括平行間隔設置的底板(1)和橫梁(5)，所述橫梁(5)位于所述底板(1)的正上方；所述底板(1)的頂部左右兩端分別垂直設置有一個立板(2)；所述底板(1)的頂部等間隔分布有多個插槽(11)，所述插槽(11)的形狀、大小與需要固定的鋰離子電池底部的形狀、大小相對應匹配。本實用新型公開的一種鋰離子電池的新型注液夾具，其可以穩固、可靠地夾住電池，對電池進行可靠的固定定位，操作簡單方便，能夠有效提升用戶對電池進行注液的效果和工作效率，降低電池的整體生產成本，有利于廣泛地在生產中應用，具有重大的生產實踐意義。

表面包覆的鋰離子電池正極材料及其制備方法 750

 0

本發明提供了一種鎳鈷錳酸鋰的鋰離子電池正極材料，該正極材料以鎳鈷錳酸鋰三元材料為基體，利用含鈷化合物和含氟化合物形成的共包覆層對基體進行改性。得到的鎳鈷錳酸鋰的鋰離子電池正極材料能夠同時提高正極材料的循環性能和倍率性能，并且本發明中制備工藝簡單，節省能源，成本低廉，利于工業化生產。

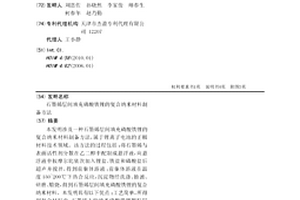

石墨烯層間填充磷酸鐵鋰的復合納米材料制備方法 861

 0

本發明涉及一種石墨烯層間填充磷酸鐵鋰的復合納米材料制備方法，屬于鋰離子電池的正極材料技術領域。該方法的過程包括：將石墨烯與表面活性劑分散在乙二醇中配制成懸浮液，向懸浮液中按摩爾比依次加入鋰鹽、鐵鹽和磷酸鹽后超聲并攪拌，得到前驅體溶液；前驅體溶液在溫度150~200℃下熱合反應，沉淀物經洗滌、抽濾、研磨、煅燒，得到石墨烯層間填充磷酸鐵鋰的復合納米材料。本發明具有以下優點：工藝簡單，所得到復合材料中，石墨烯上的納米磷酸鐵鋰顆粒層分布均勻，復合納米材料呈現三明治狀重疊結構，此復合材料提高了鋰離子電池的充放電性能。

能夠改善鋰離子電池安全性能的有機電解液 856

 0

本發明公開的一種能夠改善鋰離子電池安全性能含有磷酸脂類功能添加劑的電解液，包括有電解質鹽、有機溶劑和功能添加劑；所述電解質鹽是固體溶質LiBOB；所述有機有機溶劑包括有酸乙烯酯EC、碳酸丙烯酯PC和碳酸甲乙酯EMC；所述添加劑包括有碳酸亞乙烯酯VC、碳酸乙烯亞乙酯VEC、亞硫酸丙烯脂PS和磷酸三丁脂TBP。本發明公開的一種能夠改善鋰離子電池安全性能的電解液，其可以通過添加功能性磷酸酯類阻燃添加劑，增加鋰離子電池自身的熱穩定性，在保證電池循環性能的前提下有效改善電池的安全性能，避免電池在過熱條件下的燃燒和爆炸等問題，大大提高電池的使用安全性，進而提高電池的質量，有利于提高商業鋰離子電池產品的市場應用前景。本發明是鋰離子電池重大質量提升，提高鋰離子電池可靠性和安全性。

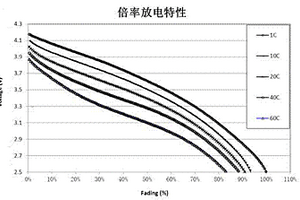

可大倍率充放電的鋰離子電池及其制備方法 1068

 0

本發明公開了一種可大倍率充放電的鋰離子電池及其制備方法。一種可大倍率充放電的鋰離子電池，包括正極、負極、隔膜，所述正極包括：正極活性物質80-98%（重量比），導電劑1-19%（重量比），粘結劑1-19%（重量比）；所述負極包括：負極活性物質80-98%（重量比），導電劑1-19%（重量比），粘結劑1-19%（重量比）；所述正極活性物質為鎳鈷錳酸鋰、錳酸鋰的一種或兩種；所述負極活性物質為硬碳、軟碳中的一種或兩種；所述導電劑為超導電炭黑、碳纖維、鱗片石墨、碳納米管中的一種；所述粘結劑為聚偏二氟乙烯、丁苯橡膠、羧甲基纖維素鈉、羧丙基甲基纖維素中的一種。按照本發明提供的可大倍率充放電的鋰離子電池及其制備方法，鋰離子電池具有大倍率充放電特性，充放電特性好，溫度使用范圍寬，低溫充電性能優異，循環壽命長，安全性高。

雙重包覆的鈦酸鋰電池材料及制備方法 1029

 0

本發明提供一種雙重包覆的鈦酸鋰電池材料及制備方法，鈦酸鋰電池材料包括鈦酸鋰一次粒子，一次粒子表面包覆有第一包覆層，一次粒子聚集形成二次粒子，二次粒子表面包覆有第二包覆層，第一包覆層含有石墨烯和偏鋁酸鋰，第二包覆層含有石墨烯和偏鋁酸鋰，一次粒子的粒徑為100?500nm，二次粒子的粒徑為5?20μm。該鈦酸鋰電池材料同時具有高電子導電率和高離子導電率，制得的全電池容量發揮高，倍率充放電性能良好，高溫循環性能好，而且能解決材料的脹氣問題。

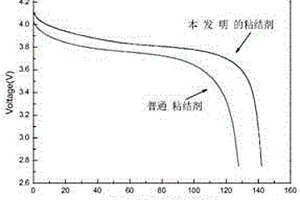

固態鋰電池用復合粘結劑及其制備方法 858

 0

本發明公開了一種固態鋰電池用復合粘結劑及其制備方法，復合物粘結劑由高分子聚合物、鋰鹽和無機陶瓷快離子導體組成，制備方法是用有機溶劑溶解高分子聚合物、鋰鹽和無機陶瓷快離子導體，在一定溫度和攪拌條件下，生成一種絡合了鋰鹽和無機快離子導體的有機?無機復合粘結劑。該粘結劑具有較強的粘結力和附著力，同時具有較高的離子電導率，用于固態鋰電池正負極極片制備，可降低極片內阻，提高固態鋰電池的倍率性能和循環壽命。

磷酸鐵鋰材料的再生處理方法 990

 0

一種磷酸鐵鋰材料的再生處理方法，把磷酸鐵鋰電極材料粉末在密閉爐中流動氮氣保護條件下加熱到250～280℃，保持1～2小時，流出的氮氣通入堿液中吸收，然后冷卻到室溫取出。測量鋰和鐵的含量，計算出Li、Fe的摩爾比，以最終Li∶Fe＝1∶1計算，用碳酸鋰補充鋰的量，然后在600～700℃保護氣氛下，熱處理3～5小時，冷卻降溫到80℃以下，取出，得到再生的磷酸鐵鋰，流出的氮氣通入堿液中吸收。材料的放電比容量在150mAh/g以上，自放電小，擱置性能好。

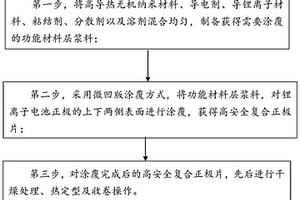

高安全復合正極片及其制備方法和應用的鋰離子電池 974

 0

本發明公開了一種高安全復合正極片，包括鋰離子電池正極；鋰離子電池正極的上下兩側表面，分別涂覆有至少一層功能材料層；功能材料層包括高導熱無機納米材料、導電劑、導鋰離子材料、粘結劑和分散劑。本發明還公開了一種高安全復合正極片應用的鋰離子電池，以及一種高安全復合正極片的制備方法。本發明公開的一種高安全復合正極片及其制備方法和應用的鋰離子電池，其從產熱和導熱兩個角度入手，引入“電/熱疏導(即電和熱綜合疏導)”的理念，“少產熱、快導熱”，可以有效的抑制電池內短路帶來的熱積累，從而避免熱失控，進而改善高能量密度鋰離子電池的安全性，具有重大的實踐意義。

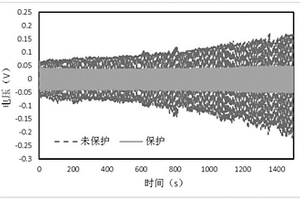

金屬鋰表面保護層制備方法 892

 0

本發明提供一種金屬鋰表面保護層制備方法，包括：將聚合物、無機材料和添加劑依次加入至有機溶劑中，分散后得到保護層漿料A；將聚合物、鋰鹽、無機材料和添加劑依次加入至有機溶劑中，分散后得到保護層漿料B；將所述保護層漿料B涂覆在基底表面，得到第一保護層，再將所述保護層漿料A涂覆在所述保護層漿料B上，得到第二保護層，烘干后得到具有雙層結構的保護層；將所述保護層轉移至金屬鋰負極表面。本發明的有益效果是雙層結構的保護層可以調控界面，保證負極在循環過程中更加穩定，避免因含鋰負極充放電過程中鋰枝晶生長以及體積應變帶來的破壞，從而增強含鋰負極長循環能力。

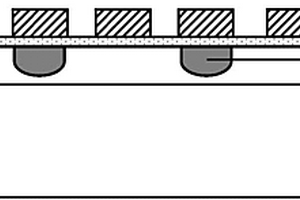

基于鈮酸鋰薄膜的寬帶行波電光調制器及其制備方法 892

 0

本發明屬于寬帶電光調制器技術領域，具體涉及一種基于鈮酸鋰薄膜的寬帶行波電光調制器及其制備方法。該調制器包括：基底、鈮酸鋰薄膜、光學波導、緩沖層以及金屬電極。所述基底采用石英晶片；所述鈮酸鋰薄膜具有單晶結構且厚度為4至10微米；所述光學波導采用鈦擴散波導或退火質子交換波導；所述緩沖層采用二氧化硅薄膜；所述金屬電極采用行波電極結構，對于X切Y傳的鈮酸鋰薄膜，金屬電極的正負電極對稱地位于光學波導兩側，對于Z切Y傳的鈮酸鋰薄膜，金屬電極的正電極或負電極位于光學波導上方而另一極位于光學波導一側。本發明的有益技術效果在于：有效地提高電光調制器的折射率匹配與特征阻抗匹配，從而提高了調制器的工作帶寬。

鈷鈦綠包覆鈦酸鋰及其制備方法 811

 0

本發明公開了一種鈷鈦綠包覆鈦酸鋰及其制備方法，包括以下步驟：首先通過一次高溫固相反應制備得到純相的鈦酸鋰材料，然后加入二氧化鈦和鈷化合物，通過二次固相反應制備得到鈷鈦綠包覆的鈦酸鋰材料。鈷鈦綠材料具有結構穩定、耐腐蝕的特點，可以有效阻止鈦酸鋰和電解液的副反應。該方法得到的鈦酸鋰材料的循環性能和鼓脹性能得到了大幅提高。

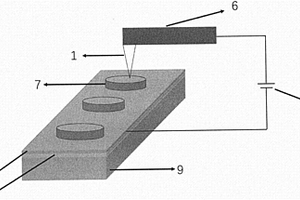

制備亞微米周期任意極化圖案鈮酸鋰微盤腔的方法 1080

 0

本發明提供一種制備亞微米周期任意極化圖案鈮酸鋰微盤腔的方法，其包括以下步驟：步驟一，生成帶下電極的鈮酸鋰薄膜；步驟二，在鈮酸鋰薄膜上制備微盤腔掩模圖案；步驟三，對樣品進行反應離子束刻蝕，形成鈮酸鋰微盤；步驟四，在鈮酸鋰微盤上構造任意圖案的極化結構；步驟五，對樣品進行金屬層和二氧化硅層刻蝕，形成邊緣懸空的周期極化鈮酸鋰微盤腔。該發明操作簡單，精度高，可實現具有小周期任意極化圖案的鐵電晶體微腔的制備。

聚合物鋰離子電池用凝膠電解液的制備方法 701

 0

本發明涉及一種聚合物鋰離子電池用凝膠電解液的制備方法，步驟包括：1、將電解質鋰鹽和有機溶劑配制成基礎電解液；2、將聚合單體、交聯劑和溶劑混合液加入到基礎電解液中，配制成交聯聚合液；3、在交聯聚合液中加入引發劑，15-45℃溫度下，進行2-6小時引發聚合，完成聚合物鋰離子電池用凝膠電解液制作過程；然后將凝膠電解液注入正在裝配的聚合物鋰離子電池中。本發明采用引發聚合后形成的凝膠電解液置入裝配過程中的聚合物鋰離子電池中，電池無論是在高溫或是低溫條件下均具有較好的容量保持率，有效改善了聚合物鋰離子電池高低溫的適應性，簡化了電池的制作工藝，降低了電池的制作成本，適于聚合物鋰離子電池的大規模商品化生產。

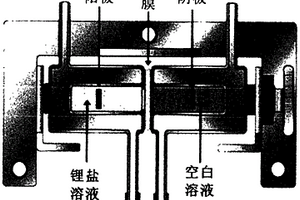

電場耦合冠醚接枝聚合物多孔膜分離鋰同位素的方法 910

 0

本發明提供了一種電場耦合冠醚接枝聚合物多孔膜分離鋰同位素的方法。該方法將冠醚功能化聚合物膜的鋰同位素分離效應與電場作用下鋰同位素分離效應耦合，以增強系統鋰同位素分離效果。具體而言，將具有鋰同位素分離效應的冠醚功能化多孔膜固定在擴散池中間，擴散池兩側分置鋰鹽溶液與純水，利用功能化膜對⁷Li⁺的選擇性吸附作用，在純水側富集⁶Li⁺。同時利用電場作用下⁶Li⁺具有更快的遷移速率，加快⁶Li⁺同位素離子向純水側遷移速率，最終實現鋰同位素離子分離的綠色化和高效化。

活性炭負載的鋰離子篩填料及其制備和應用方法 744

 0

本發明涉及一種活性炭負載的鋰離子篩填料及其制備和應用方法，特別是樹脂活性炭為成型粘合劑，以粉末活性炭為載體，填料為直徑3?5mm，長度5?20mm的圓柱體，填料的吸附容量為20?30mg/g；所述的樹脂活性炭是酚醛樹脂原位固化活化形成的，活性炭孔隙的平均孔徑為2?5nm，能夠阻滯鋰離子篩的溶解損耗，能夠阻擋競爭離子的吸附，改善填料表面親水性，加快吸鋰離子的吸脫附速度；所述的粉末活性炭為比表面積600?900?m²/g的木質或煤質活性炭；所述的鋰離子篩是偏鈦酸型H₂TiO₃鋰離子篩或尖晶石型H₄Ti₅O₁₂鋰離子篩之一，由溶膠凝膠法在粉末活性炭載體上原位形成。本發明填料適用于從鹵水海水中吸附提鋰。

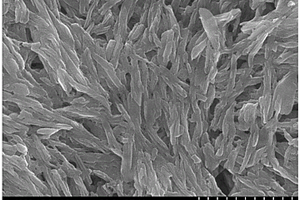

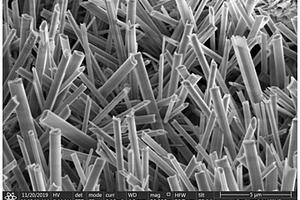

用于鋰金屬電池集流體的三維多孔氧化銅改性銅箔及其制備方法和應用 964

 0

一種用于鋰金屬電池集流體的三維多孔氧化銅改性銅箔及其制備方法和應用，屬于電池技術領域。三維多孔氧化銅改性銅箔制備是：將氫氧化鈉和硫代硫酸銨溶液按比例混合得到刻蝕液，隨后將潔凈的銅箔浸入刻蝕液中進行反應，得到氧化銅納米線改性的銅箔，分別用去離子水和無水乙醇清洗后真空烘干，即得到最終的改性銅箔(附圖4)。本發明所得到的銅箔可用作鋰金屬電池負極集流體，其表層氧化銅納米線具有良好電解液浸潤性，涂覆性能好，可電化學儲鋰，引導鋰金屬均勻沉積，抑制鋰枝晶生長；充放電循環中形成致密含氧化鋰的固體電解質間相(SEI)膜，機械強度好，可抑制金屬鋰與電解液的副反應，從而提高電池的庫倫效率、安全性和循環壽命。

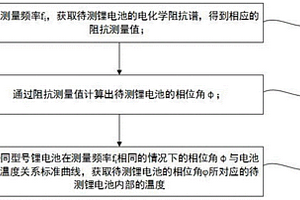

基于交流阻抗的圓柱形鋰離子電池熱失控早期預警方法 932

 0

本發明公開了基于交流阻抗的圓柱形鋰離子電池熱失控早期預警方法，其特征在于，包括以下步驟：S1.設定測量頻率fi，獲取待測鋰電池的電化學阻抗譜，得到相應的阻抗測量值；S2.通過所述阻抗測量值計算出所述待測鋰電池的相位角S3.根據同型號鋰電池在測量頻率fi相同的情況下的相位角與電池內部溫度關系標準曲線，獲取所述待測鋰電池的相位角所對應的所述待測鋰電池內部的溫度，從而實現對同型號鋰電池進行早期熱失控預警。本發明能夠快速響應(毫秒級)，且具有較小的誤差與良好的可信度。

以苯胺-苯醌復合聚合物作為陰極材料的二次鋰電池及制備 800

 0

本發明公開了一種以苯胺－苯醌復合聚合物作 為陰極材料的二次鋰電池及制備，屬于二次鋰電池技術。所述 二次鋰電池的陰極材料組分及其重量百分比為：苯胺－苯醌復 合聚合物65～75％；粘合劑5～15％；導電劑15～25％；該苯 胺－苯醌復合聚合物的制備為，按苯胺單元、 H+、 H2O2、(NH4) 2S2O8摩爾比溶于乙腈；在惰性氣體保護下反應； 反應后用乙腈和去離子水洗滌得到棕黑色沉淀物，經干燥后得 到苯胺－苯醌復合聚合物。本發明優點在于，二次鋰電池陰極 材料，在同一個分子中具有電子導電骨架+電化學氧化還原官 能團的復合結構，從而在保證能量密度的同時確保電極具有良 好的循環性能。它的合成過程簡單無污染，成本低，所制備的 二次鋰電池，充放電循環性能好。

鋰離子動力電池金屬外殼的除雜方法 1108

 0

本發明涉及一種鋰離子動力電池金屬外殼的除雜方法，在鋰離子動力電池進行入殼裝配工序前，將電池的金屬外殼置于堿液中浸泡，使得該金屬外殼的內壁和外壁充分浸潤一段時間，然后拿出該金屬殼用清水沖洗并干燥，將干燥好的該金屬外殼應用于鋰離子動力電池的后續生產工序中。本發明通過堿液對鋰離子動力電池的金屬外殼進行清洗，可以大大降低鋰離子電池的不良率，該法操作簡單易懂，方便快捷，可以有效的適應鋰離子動力電池的大規模生產過程。

復合磷酸鐵鋰材料的制備方法 962

 0

本發明提供了一種復合磷酸鐵鋰材料的制備方法，包括如下步驟，(1)將鋰源、鐵源、磷源進行混合，且混合后，鋰元素、鐵元素以及磷元素的摩爾比為0.95～1.05：0.95～1.05：0.95～1.05，并在混合過程中加入附加正極材料，得到混合物料A；(2)將物料A進行研磨，在研磨過程中加入碳源，控制研磨粒徑D50為0.05～1.0μm，得到物料B；(3)將物料B在惰性氣氛下以2～20℃/min的加熱速率進行升溫，于700～900℃恒溫焙燒4～12小時，得到燒結后的復合磷酸鐵鋰正極材料C；(4)將得到燒結后的正極材料C進行粉碎，得到最終的復合磷酸鐵鋰材料。通過本發明制備方法得到的復合磷酸鐵鋰材料1C放電在143mAh/g以上，壓實密度在2.4～2.53之間，且具備良好的可操作性和較低的成本優勢。

無添加劑原位制備鋰離子電池負極材料的方法 911

 0

本發明公開無添加劑原位制備鋰離子電池負極材料的方法，將鈦酸四丁酯加至甲醇中，兩者的體積比為1∶180-1∶1.8，在室溫20—25攝氏度下攪拌12h以上，得到白色乳濁液，將乳濁液滴于銅板或FTO導電玻璃上，在室溫20—25攝氏度下放置12h以上，得到白色粉末，將白色粉末在500度下鍛燒2h，得銳鈦礦TiO2納米線或納米片即鋰離子電池負極材料。本發明制備的材料用于鋰離子電池負極材料，電池在5C(850mA?g-1)電流密度充放電下，循環4000次后仍有75mA?h?g-1放電容量。

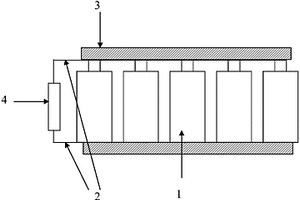

圓柱鋰離子電池組及其組合方法 931

 0

本發明涉及一種圓柱鋰離子電池組及其組合方法。本發明屬于鋰離子電池技術領域。一種圓柱鋰離子電池組，包括鋼殼電池(1)、連接金屬帶(2)、強力磁鐵(3)、防過充二極管(4)，連接金屬帶（2）由強力磁鐵（3）連接在鋼殼電池(1)電極之間，防過充二極管（4）焊接在連接金屬帶（2）上。圓柱鋰離子電池組的組合方法，包括以下步驟：（1）并聯成單體電池組：單只圓柱鋰離子電池并聯成單體電池組，兩邊放好連接金屬帶后，用強力磁鐵壓緊，將防過充二極管焊接在連接金屬帶上；（2）單體電池組串聯成電池組：單體電池組進行串聯方式連接構成圓柱鋰離子電池組。本發明具有結構簡單，安全可靠，穩定性好，防過充；鋼殼電池電極端連接可靠和有效等優點。

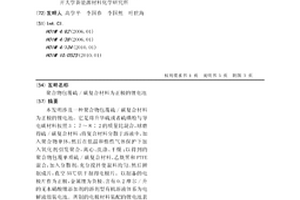

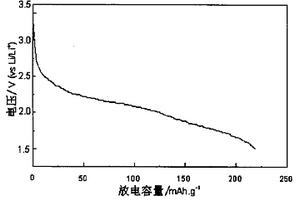

聚合物包覆硫/碳復合材料為正極的鋰電池 818

 0

本發明涉及一種聚合物包覆硫/碳復合材料為正極的鋰電池。它是將升華硫或者硫磺粉與導電碳材料按照3∶7～8∶2的質量比混合，球磨得硫/碳復合材料；將復合材料分散于溶液中，加入聚合物單體，然后在低溫和惰性氣體保護下加入氧化劑引發聚合，離心、洗滌、干燥；以得到的聚合物包覆單質硫/碳復合材料、乙炔黑和PTFE混合，加入分散劑，充分攪拌使混料均勻，然后搟制成片，真空55℃烘干制得電極片。以制備的電極片作為正極，金屬鋰為負極、含有0.2摩爾/升的無水硝酸鋰添加劑的溶劑型有機溶液體系為電解液組裝電池。所制的電極材料裝配的鋰電池表現出比容量高、循環穩定性好、大電流充放電性能優異的特點，并且制備過程簡易、成本低廉、重現性好。
