四川攀枝花有色金屬復合材料技術理論與應用

真空電子束鍍膜的方法 1067

 0

本發明公開了本發明涉及一種真空電子束鍍膜的方法，屬于鍍膜技術領域。本發明要解決的技術問題是提供一種成本低、無污染、高效率、高質量的鍍厚膜的方法，該方法采用真空電子束鍍膜，包括：將鍍膜金屬置入真空電子束鍍膜裝置中，以鐵基材料為基底材料，將基底材料溫度加熱至400～1200℃，設置電子束功率不小于20KW，控制電子束爐工作腔真空度為10～10^?3Pa，進行鍍膜，鍍膜完成，冷卻至不超過300℃，得鍍膜復合材料。本發明方法可獲得鍍膜厚度大、耐腐蝕的鍍膜復合材料，具有低成本、無污染、速度快和高效率的特點。

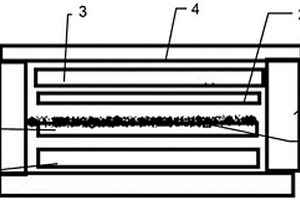

鎢纖維/銅基復合板的制備方法 904

 0

本發明涉及鎢纖維/銅基復合板的制備方法，屬于銅基復合材料技術領域。本發明鎢纖維/銅基復合板的制備方法，包括如下步驟：a、選材：選取銅片作為基片；b、制坯及軋制：取三塊尺寸相同的基片，在惰性氣氛中，將鎢絲纏繞在其中一塊基片表面，得到繞絲片，然后在繞絲片上下各疊加一塊基片，得到胚體，將胚體送入軋機進行軋制，得到鎢纖維/銅基復合板。本方法可以在銅基中快速引入纖維且獲得的復合材料致密、界面結合良好。通過調節道次和每次的纖維含量可以獲得不同纖維含量、不同性能的鎢纖維/銅基復合材料。本方法所需設備簡單，操作快捷，制備周期短，成本低，可實現室溫制備，適用于工業化生產大塊復合板材。

電磁裝置用的電磁塊 1054

 0

本發明公開了一種電磁裝置用的電磁塊，所述電磁塊由鐵基非晶合金復合材料的組成，其中鐵基非晶合金復合材料的合金成分為：FeaGabYcVdZrxCoyBz，其中a，b，c，d，x，y，z為原子百分比，80≤a≤84，5≤b≤7，c的值為0或2，0≤d≤3，0≤x≤2.01，9≤Co≤11，3≤z≤5。本發明的電磁裝置用的電磁塊具有優秀的電磁性能和耐腐蝕性能，能夠有效解決現有電磁塊電磁性能不足的問題，其具有低優異的耐腐蝕性能能夠防止電磁塊電磁性能的衰減，降低了電磁裝置的能耗。

比較納米二氧化鈦透明度的方法和復合材料的制備方法 1027

 0

本發明涉及一種比較納米二氧化鈦透明度的方法和復合材料的制備方法，屬于納米材料應用領域。該比較透明度的方法包括：(1)待檢測樣品A的制備：a、將納米二氧化鈦A與水進行接觸，配制成漿料A，進行超聲分散；b、用水將超聲分散后的漿料A進行稀釋，并再次超聲分散，得到待檢測樣品A；(2)待檢測樣品B的制備：采用納米二氧化鈦B重復步驟(1)的過程，得到待檢測樣品B；(3)用分光光度計在相同測試條件下檢測待檢測樣品A和B的透過率；(4)根據步驟(3)得到的透過率比較納米二氧化鈦A和B的透明度。通過該方法無需將納米二氧化鈦配制成應用產品就可判斷其應用透明效果，具有簡便、快捷、節約成本的特點。

在基板上獲得隔離層的方法以及含有基板與隔離層的復合材料 1017

 0

本發明涉及隔離劑領域，具體地，涉及一種在基板上獲得隔離層的方法以及由該方法制得的含有基板與隔離層的復合材料。所述在基板上獲得隔離層的方法包括向基板上噴涂隔離劑并進行干燥以在基板上形成隔離層，其特征在于，所述隔離劑含有水、酒精和Al2O3粉，其中相對于100g的Al2O3粉，所述水的用量為300-600mL，所述酒精的用量為300-600mL，所述Al2O3粉的粒徑為20-90μm。本發明的隔離劑能夠在線直接噴涂在復合鈦板表面，能迅速固化，形成自干型涂層從而起到隔離的作用，使鈦鋼復合板在800℃～1000℃恒溫4～6h過程中和軋制過程中，鈦-鈦界面不會出現粘連和表面粗糙度增大現象，提高鈦鋼復合板加工的成材率和生產效率。

在基板上獲得隔離劑層的方法以及含有基板與隔離劑層的復合材料 1002

 0

本發明涉及隔離劑領域，具體地，涉及一種在基板上獲得隔離劑層的方法以及由該方法制得的含有基板與隔離劑層的復合材料。所述在基板上獲得隔離劑層的方法包括向基板上涂覆隔離劑并進行干燥以在基板上形成隔離劑層，其特征在于，所述隔離劑含有水、酒精、環氧樹脂和Al2O3粉，其中相對于100g的Al2O3粉，所述水的用量為300-600mL，所述酒精的用量為300-600mL，所述環氧樹脂的用量為5-15mL。本發明的隔離劑能夠在線直接噴涂在復合鈦板表面，能迅速固化，形成自干型涂層從而起到隔離的作用，使鈦鋼復合板在800℃～1000℃恒溫4～6h過程中和軋制過程中，鈦-鈦界面不會出現粘連和表面粗糙度增大現象，提高鈦鋼復合板加工的成材率和生產效率。

納米TiO₂/改性氧化石墨烯/有機膨潤土復合材料及其制備方法 833

 0

本發明涉及一種納米TiO₂/改性氧化石墨烯/有機膨潤土復合材料及其制備方法，其特征在于：（1）用改進的Hummers方法制備氧化石墨烯，并配置成0.02~0.1g/mL的水溶液；（2）用十六烷基三甲基溴化銨作為改性劑改性鈉基膨潤土，制備有機膨潤土；并配置成0.1~0.5g/ml的水溶液；（3）以十六烷基三甲基溴化銨為改性劑改性氧化石墨烯，并將其與有機膨潤土復配，制備改性氧化石墨烯膨潤土；（4）以鈦酸丁酯為鈦源，用溶膠凝膠法制備納米二氧化鈦，并加入改性氧化石墨烯/有機膨潤土，充分反應，對產物進行水洗、干燥、煅燒得復合材料。本發明優點：本制備方法簡單，材料廣泛、易得，有著優異的光催化性能，能夠有效對對有機污染物物進行降解，同時具備重金屬吸附的效果。

抗靜電的還原氧化石墨烯-TiO2光催化復合材料的制備方法 1206

 0

本發明所要解決的技術問題是現有工業鈦液生產的鈦白粉涂料導電能力不均勻，不能抗靜電。本發明解決技術問題的技術方案是提供了一種抗靜電的還原氧化石墨烯-TiO2光催化復合材料的制備方法，包括以下步驟：a、制備還原氧化石墨烯溶液；b、將鈦液在15～30min內滴加到還原氧化石墨烯溶液中，再補加稀釋水；反應后過濾出固體，固體再水洗到洗液至中性，并在350～450℃焙燒2～5h，即得到抗靜電的還原氧化石墨烯-TiO2光催化固體復合材料。本發明為使工業鈦液生產的鈦白粉涂料具有抗靜電性提供了一種新方法。

復合結構復合材料渣漿泵葉輪 1075

 0

復合結構復合材料渣漿泵葉輪，本實用新型用價格低廉、綜合機械性能好的金屬材料制作葉片（1）和前護板（2）、后護板（3）的骨架，以承受葉輪所受的各種機械應力，提供葉輪所需的機械強度和剛度；以耐磨有機彈性體和無機耐磨材料復合體為承受沖刷、沖擊、磨損的磨耗層；成型好的葉片與前、后護板骨架通過焊接或是螺栓連接起來成為一個整體，然后放入磨具進行精確的定位，定位后一次性澆入耐磨彈性體和無機耐磨材料復合材料成型。澆鑄成型后經固化、老化后脫模即成為成品。

聚多巴胺包覆納米硅、硼酸修飾聚苯胺復合材料的制備方法 1211

 0

本發明涉及一種聚多巴胺包覆納米硅、硼酸修飾聚苯胺復合材料的制備方法，其特征在于：（1）將硅納米粒子與多巴胺鹽酸鹽置于pH為8?9的tris?HCl緩沖溶液中攪拌、離心、水洗，干燥得聚多巴胺包覆的納米硅；（2）冰浴下，將苯胺與間氨基苯硼酸溶解在硫酸溶液中得溶液A；將過硫酸胺溶解在硫酸溶液中得溶液B；將溶液B加到溶液A中，反應3~12 h后透析凍干，即得側基修飾硼酸聚苯胺；（3）將聚多巴胺包覆納米硅和側基修飾硼酸聚苯胺溶解在稀鹽酸與乙醇的混合液中，攪拌2?24 h后過濾，用水和丙酮洗滌，真空干燥，即可。本發明優點：制備工藝簡單；復合材料尺寸小、分散性好、均一性高；作為鋰離子電池負極，充放電100次以后電池容量保持在70%以上。

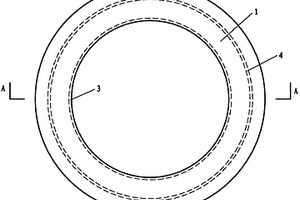

用于檢驗聚合物基復合材料檢查井蓋的承載性能的底座 859

 0

本實用新型公開了一種用于檢驗聚合物基復合材料檢查井蓋的承載性能的底座，所述底座包括圓環頂板、底板、內腹板和外腹板，其中，圓環頂板的內圓環具有能夠容納待測檢查井蓋的加強肋的尺寸，圓環頂板與底板彼此平行地設置，內腹板和外腹板具有圓筒形狀并且彼此平行地設置，內腹板和外腹板沿著與圓環頂板的板面垂直的方向連接圓環頂板與底板。本實用新型的用于檢驗聚合物基復合材料檢查井蓋的承載性能的底座結構簡單、加工容易、成本較低，可以有效解決無法進行聚合物基復合材料檢查井蓋承載性能試驗的問題。

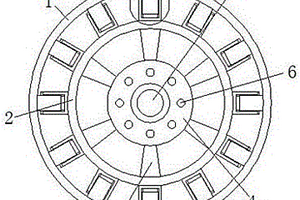

采用復合材料層的輪胎 818

 0

本實用新型涉及輪胎技術領域，且公開了一種采用復合材料層的輪胎，包括輪胎，所述輪胎的內腔活動安裝有鋼圈，所述鋼圈的內表面固定安裝有支撐板，所述支撐板遠離鋼圈的一端固定安裝有圓板，所述圓板的前表面中段固定安裝有套柱，所述圓板的前表面開設有位于套柱外側的圓孔，所述鋼圈的外表面固定安裝有與輪胎相連接的減震裝置，所述輪胎由第一材料層、第二材料層和第二材料層組成，所述第一材料層、第二材料層和第二材料層的材料分布為橡膠、納米聚丙烯和碳纖維。該采用復合材料層的輪胎，通過在鋼圈的外表面套接的輪胎機構，使裝置成為復合材料層的輪胎，使輪胎在使用的時候再也不怕出現扎破胎的情況，在行駛的時候更加的安全。

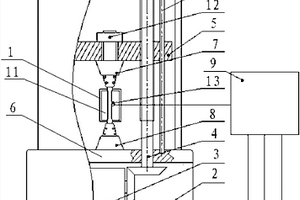

用于復合材料力學性能測試的實驗系統 1164

 0

本發明公開涉及復合材料技術領域，尤其是一種用于復合材料力學性能測試的實驗系統，其包括微波加熱發生器、溫控組件、加載組件、夾具組件、可編程控制器，微波加熱發生器包括微波加熱腔，溫控組件包括溫控儀、溫度傳感器，溫度傳感器設置在微波加熱腔中；加載組件包括電機、減速機、絲桿副、移動橫梁、固定底座，夾具組件包括上夾具、下夾具，微波加熱發生器、溫控儀、電機均與可編程控制器相連接。微波加熱發生器的加熱速率快、能耗低、加熱均勻，還有溫控組件對溫度進行精確地控制，保證結果的準確性；加載組件中的組件結構簡單，使用效果好，成本低；夾具組件對復合材料試樣的上下兩端均進行了固定，固定效果好。

鋅摻雜TiO2/石墨烯復合材料及其制備方法 936

 0

本發明涉及一種鋅摻雜TiO2/石墨烯復合材料(ZTG)的制備方法，屬于光催化功能材料合成技術領域。本發明采用水作為溶劑，硝酸鋅為鋅源，鈦酸丁酯為鈦源，采用溶膠凝膠法制備鋅摻雜TiO2/石墨烯復合材料。本發明制得的鋅摻雜TiO2/石墨烯復合材料光催化性能好，當鋅摻雜量為0.5％、氧化石墨烯(GO)復合量為10mg、焙燒溫度為450℃、投加量為0.20g時，ZTG樣品在32W普通日光燈下光催化降解MB的活性最高達85.0％。本發明的制備方法操作簡單并易于控制，成本低。

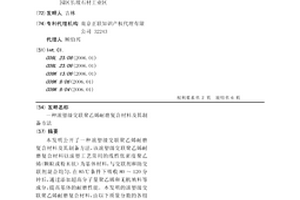

滾塑級交聯聚乙烯耐磨復合材料及其制備方法 1155

 0

本發明公開了一種滾塑級交聯聚乙烯耐磨復合材料及其制備方法，該滾塑級交聯聚乙烯耐磨復合材料以滾塑工藝常用的線性低密度聚乙烯（顆?；蚍勰睿榛w材料，與交聯劑和助交聯劑混合均勻，在85℃條件下吸收80～120分鐘后，通過添加超高分子量聚乙烯和無機填料等成分，提高基體的耐磨性能。本發明的滾塑級交聯聚乙烯耐磨復合材料，由以下質量分數的各組分組成：線性低密度聚乙烯76.7～79%，交聯劑0.15～4%，抗氧劑0.15～1%，超高分子量聚乙烯4～19%，表面處理過的無機填料4～12%。

耐沖刷聚氨酯復合材料 1122

 0

本發明公開了一種耐沖刷聚氨酯復合材料，所述聚氨酯復合材料由以下重量份的原料組成：聚氨酯預聚體90?100份、聚氨酯增韌劑2?6份、改性稀土氧化物粉末5?7份、超細釩氧化物粉末3?6份、碳纖維8?11份、硅烷偶聯劑1?5份、固化劑30?40份、消泡劑1?3份、二氧化硅顆粒150?180份、二硫代氨基甲酸稀土促進劑1?3份和防老劑1?5份。本發明的聚氨酯復合材料耐沖蝕磨損性能優秀，粘接強度較高，二氧化硅等填料不易發生脫落，優于現有使用的聚氨酯類耐磨涂料；同時，本發明的聚氨酯復合材料的力學性能優秀，適應性較強，散熱性好，使用周期較一般有機涂料要長，企業使用成本較低。

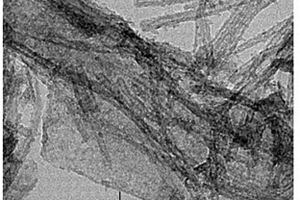

氧化石墨烯-TiO2納米管復合材料的制備方法 939

 0

本發明屬于化工領域，具體涉及氧化石墨烯-TiO2納米管復合材料的制備方法。本發明所要解決的技術問題是石墨烯與TiO2接觸面小，光氧化性能低，不適于光催化反應。解決上述技術問題的技術方案是提供一種親水性氧化石墨烯TiO2納米管復合材料的制備方法，包括以下步驟：1）制備氧化石墨烯溶液；2）取上述的氧化石墨烯溶液加入氫氧化鈉和TiO2粉末，攪拌均勻，然后在130～150℃加熱條件下反應40～80h，反應后過濾出固體，水洗固體到洗液為中性，再過濾得到粉末；粉末放入0.1～0.3mol/L的鹽酸中，靜置8～12h，再過濾即得到氧化石墨烯-TiO2納米管復合材料。本發明為制備氧化石墨烯-TiO2納米管復合材料提供了一種新方法。

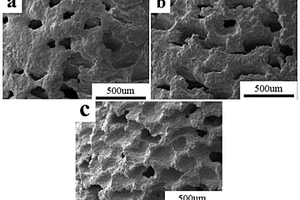

多孔鈦銅/羥基磷灰石復合材料及制備方法 980

 0

本發明涉及一種多孔鈦銅/羥基磷灰石復合材料及制備方法，屬于生物醫用材料技術領域。所述多孔鈦銅/羥基磷灰石復合材料的制備方法包括：將粒度200目以下的鈦粉和銅粉混勻，得到鈦銅混合粉末；將鈦銅混合粉末與粒度150目以下的羥基磷灰石粉末混合均勻；將硬脂酸、粘結劑與步驟(2)中的鈦銅/羥基磷灰石混合粉末混合得到混合物；將混合物壓制成型，得到壓坯；將所述壓坯在真空環境中進行燒結，燒結完成后冷卻即得到多孔鈦銅/羥基磷灰石復合材料；其中，所述銅5～25wt％，羥基磷灰石5～30wt％，鈦45～90wt％。本發明的復合材料具有力學性能、抗菌性能、生物活性均好的優點，可用作骨缺損修復的植入材料。

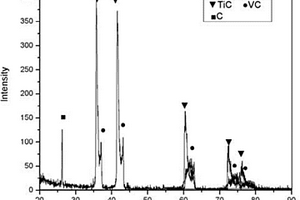

碳化鈦和碳化釩復合材料及其生產方法和應用 1032

 0

本發明涉及碳化鈦和碳化釩復合材料及其生產方法和應用，屬于金屬陶瓷領域；旨在制取一種碳化釩和碳化鈦共同形成的復合材料。該復合材料可代替釩鐵、鈦鐵作為堆焊焊接組分，用于金屬表面堆焊強化。生產方法包括如下步驟：a、配料：碳化釩粉、金屬鈦粉和碳粉分別按以下質量比稱?。篤C:Ti:C=1.37～3.00:1.00～1.50:0.17～0.50，混合均勻；b、壓制成型：將a步驟得到的混合料壓制成密度為2.5～3.0g·cm-3的壓塊；c、高溫合成：將壓塊置于下述條件燒制：真空度為1.0×10-2～4.0×10-2帕，溫度為1300～1610℃，保溫3.5～5.0h，冷卻即得碳化鈦和碳化釩復合料。再經粉碎即得碳化鈦和碳化釩復合粉末。這種新型復合材料將在鋼鐵材料的表面堆焊強化、鐵基復合材料和新型釩鈦基金屬陶瓷等領域獲得廣泛的應用。

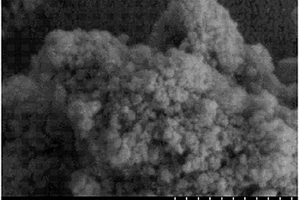

高效光催化性納米二氧化鈦/石墨烯復合材料的制備方法 805

 0

本發明涉及一種高催化性納米二氧化鈦/石墨烯復合材料的制備方法，屬于催化納米復合材料技術領域。所述高催化性納米二氧化鈦/石墨烯復合材料的制備方法步驟如下：1)氧化石墨烯的制備；2)納米二氧化鈦/石墨烯復合材料的制備。本發明的高效光催化性納米二氧化鈦/石墨烯復合材料的制備方法具有如下優點：(1)本發明所采用的溶液只有水，沒有其他任何添加劑，因此環境友好，不會產生副產物。(2)本發明操作簡單，反應時間較短，穩定性高，重復性好；(3)本發明制備的納米二氧化鈦/石墨烯復合材料具有優異的催化性能。

碳包覆含釩復合材料及其制備方法 696

 0

本發明屬于材料冶金領域，具體涉及一種碳包覆含釩復合材料及其制備方法。本發明碳包覆含釩復合材料的制備方法，包括以下步驟：a、液態導電劑的制備：將預添加導電劑溶解在溶劑中，攪拌，調節溶液pH值，得到液態導電劑；b、復合材料前驅體制備：向含釩溶液中加入液態導電劑，再加入沉淀劑，調節溶液pH值，加熱，沉淀，制得碳包覆含釩復合材料前驅體；c、碳包覆含釩復合材料制備：將碳包覆含釩復合材料前驅體，在300～400℃焙燒1～2h；隨后在700～800℃再焙燒2～4h，得到碳包覆含釩復合材料。本發明制備方法簡單，避免現有技術中機械研磨時間長的問題，達到了分子尺度下的均勻混合。

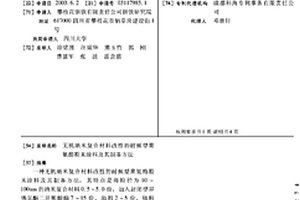

無機納米復合材料改性的耐候型聚氨酯粉末涂料及其制備方法 1176

 0

一種無機納米復合材料改性的耐候型聚氨酯粉末涂料及其制備方法,其特點是將粒徑為10～100nm的納米復合材料0.5～5.0份,加入封閉型異佛爾酮二異氰酸酯7～15份、助劑2～5份、填料30～45份和羥基聚酯樹脂40～60份,按預混合、熔融擠出混合、冷卻、破碎、細粉碎、分級過篩等六道工序后,制得無機納米復合材料改性的耐候型聚氨酯粉末涂料,其抗老化指標較不含無機納米復合材料的聚氨酯粉末涂料提高了100%～200%,硬度、附著力、沖擊強度等較不含無機納米復合材料的粉末涂料有一定程度的提高。

黑色陶瓷復合材料的制備方法及其應用 742

 0

本發明涉及材料領域，具體涉及陶瓷復合材料領域，尤其是涉及一種黑色陶瓷復合材料的制備方法及其應用。本發明黑色陶瓷復合材料的制備方法，主要包括以下步驟：混合壓片、預熱、焙燒、水淬。本發明采用鈦白粉和鋁粉為原料，利用鋁熱反應工藝制備的黑色陶瓷復合材料，其主要成分為鈦的低價氧化物TinO2n-1(1≤n≤10)和三氧化二鋁，相對于傳統制備鈦黑的方法，該方法成本低、工藝和設備要求簡單，能耗少，原料來源廣，制備的產品有較大的應用前景。

鐵酸銅光-芬頓催化磁性復合材料及其制備方法 1248

 0

本發明涉及鐵酸銅光?芬頓催化磁性復合材料及其制備方法，屬于光降解技術領域。本發明解決的技術問題是水熱法、模板法制備光催化材料時需控制的參數比較多，工藝復雜。本發明的技術方案是提供鐵酸銅光?芬頓催化磁性復合材料的制備方法，由硝酸鐵、硝酸銅、燃料混合配制成水溶液，然后通過低溫燃燒合成得到具有磁性的鐵酸銅光催化磁性復合材料，所述復合材料的主要成分為CuFe₂O₄。本發明制備工藝簡單，易于工業化生產，制備得到的鐵酸銅光催化磁性復合材料作為光?芬頓光催化劑適用于染料降解以及水處理過程中有機污染物的降解。

鐵基非晶合金復合材料 1255

 0

本發明公開了一種鐵基非晶合金復合材料，所述鐵基非晶合金復合材料的組成為：FeaAlbGacY3?dVdInxCoyBzSir，其中a，b，c，d，x，y，z，r為原子百分比，70≤a≤76，3≤b≤5，c的值為0或2，0≤d≤3，0≤x≤1.86，8≤Co≤10，z的值為4或8，0≤r≤3。本發明的鐵基非晶合金復合材料具備優異的高塑性和軟磁性能，其飽和磁感應強度達到Bs=1.73T，通過采用粉末冶金的方式制備出的大塊非晶合金復合材料的致密度達到98.7%，強度高達2.08GPa，力學性能良好，能夠滿足工業需要，同時，本發明的鐵基非晶合金復合材料不含有昂貴的稀土元素，唯一較貴的銦元素需求量也極少，因此其制造成本不高，工藝不復雜，易于實現商業化生產。

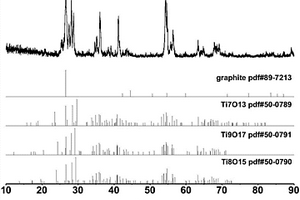

石墨?鈦低價氧化物復合材料的制備方法 1217

 0

本發明涉及無機復合材料領域，具體涉及一種石墨?鈦低價氧化物(鈦黑)復合材料的制備方法。本發明制備方法主要包括以下步驟：配料、壓制成型、高溫還原、球磨后得到石墨?鈦低價氧化物(鈦黑)復合材料。本發明制備復合粉體，主要采用TiO2(或偏鈦酸)和石墨為原料，采用碳熱還原法，在空氣氣氛下制備石墨?鈦低價氧化物(鈦黑)復合材料，具有工藝簡單，對生產設備和生產環境要求低，原料價格低且原料儲量巨大，該工藝方法便于大規模工業生產的特點。

Ti-TiC-石墨復合材料的制備方法 987

 0

本發明屬于鈦基復合材料領域，具體涉及Ti-TiC-石墨復合材料的制備方法。本發明要解決的技術問題是TiC的高熔點，現有方法的大規模沉積效果不佳，工藝繁瑣。本發明解決上述技術問題的方案是提供一種Ti-TiC-石墨復合材料的制備方法，包括以下步驟：a、將固體鈦與石墨一起放入電子束爐中，在真空條件下，用高功率電子束照射固體鈦，同時用低功率電子束照射石墨；b、當固體鈦全部熔化后，熔化的鈦液和/或產生的鈦蒸汽與石墨靜置反應0.5～30分鐘；c、反應結束后，停止電子束照射，冷卻后得到Ti-TiC-石墨復合材料。本發明提供的方法工藝簡單，為鈦基石墨復合材料的制備提供了新的選擇。
