環冷機側擋輥 1175

 0

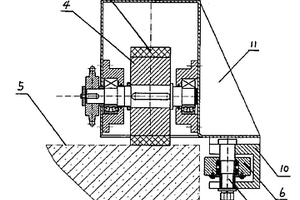

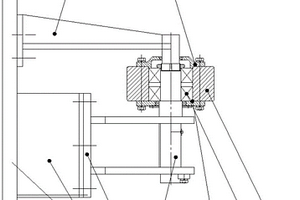

本實用新型涉及一種環冷機側擋輥，屬于冶金行業燒結環冷設備技術領域。包括托架（2）、輥軸（3）、下軸承蓋（4）、軸承（5）、輥輪（6）、支架（10）、上軸承蓋（11），所述輥軸（3）為階梯軸，所述托架（2）、支架（10）與機架內側支柱（1）固定連接后托架上孔（20）、托架下孔（21）、支架孔（27）的中心線共線，本實用新型結構簡單、成本低廉、安裝方便。側擋輥受水平方向推力時，側擋輥由于輥軸的兩端均有支撐，大大提高了承載能力，不易損壞，可有效地保證環冷機在水平方向不會發生超出規定范圍的位移偏差，確保環冷機穩定運轉。

用于鋼板延遲開裂試驗的夾具 1157

 0

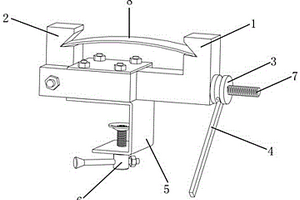

本實用新型涉及一種用于鋼板延遲開裂試驗的夾具，屬于冶金檢測設備領域。包括活動夾（1）、固定夾（2）、旋鈕（3）、螺絲桿（7）、活動夾鉗口（13）、固定夾鉗口（14），所述螺絲桿（7）固定在固定夾（2）上；所述活動夾（1）、旋鈕（3）裝配在螺絲桿（7）上，活動夾（1）可以在螺絲桿（7）上移動，旋鈕（3）與螺絲桿（7）的螺紋匹配連接；所述活動夾（1）、固定夾（2）上部分別設置有活動夾鉗口（13）、固定夾鉗口（14）。本實用新型裝置制作簡便，成本低，使用過程中操作簡便，可以實現對高強鋼進行彎曲。該裝置可放入試驗所用鹽酸環境中，進行操作，適應性強，操作方便、安全、節省成本、省時省力。

大型地腳螺栓組精確定位裝置 918

 0

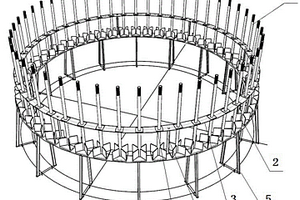

本實用新型涉及冶金建筑施工技術領域，具體是一種大型地腳螺栓組精確定位裝置。包括地腳螺栓，還包括托圈環板和設有多個地腳螺栓預留孔的定位環板，托圈環板與地面之間設置有第一支腿，定位環板位于托圈環板上方，且定位環板與托圈環板之間設置有第二支腿，地腳螺栓穿過定位環板的地腳螺栓預留孔且地腳螺栓底座固定在托圈環板上；本實用新型可以有效的解決熔融爐、高爐、熱風爐等有大規格地腳螺栓的安裝固定和精度控制問題，制作成本較低廉，可操作性強，能很好的控制安裝精度，為后續的安裝工作順利進行提供了有利的保證。

轉爐副槍下槍口防粘鋼裝置 797

 0

本實用新型涉及一種轉爐副槍下槍口防粘鋼裝置，屬于冶金行業煉鋼廠轉爐設備技術領域。技術方案是：包含環形管（1）、接頭（2）、噴射孔（3）、副槍下槍口連接法蘭（4）、流量調節閥（5）、進水管（6）和副槍（7），環形管（1）固定在靠近副槍下槍口連接法蘭（4）的副槍（7）內壁上，所述環形管（1）的圓周方向上設有多個均勻布置的噴射孔（3），噴射孔（3）的噴射方向朝向副槍（7）的內壁，環形管（1）上還設有接頭（2），進水管（6）連接在環形管（1）的接頭（2）上，進水管（6）上設有流量調節閥（5）。本實用新型的有益效果是：可以防止飛濺的鋼珠粘結在副槍下槍口上，影響副槍的正常使用，減少副槍更換使用量。

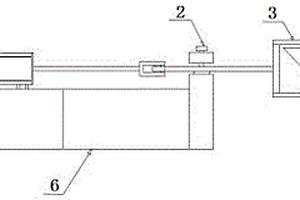

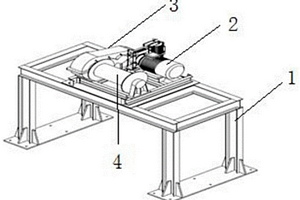

拉矯機穿帶輔助裝置 1100

 0

本實用新型公開了一種拉矯機穿帶輔助裝置，涉及冶金技術領域，所述裝置包括：固定框架，所述固定框架設置在帶鋼運行通道上，且所述固定框架包括水平框架與垂直框架，其中，所述水平框架距離所述帶鋼運行通道有第一預定距離；電機，所述電機與所述水平框架的上表面固定連接；齒輪，所述齒輪的一端與所述電機的主軸連接；卷揚，所述卷揚與所述齒輪的另一端連接。解決現有技術中拉矯機處輥子與管道多，空間比較狹小，處理開裂的焊縫困難，勞動強度大，耗費大量時間的技術問題，達到了穿帶帶鋼帶頭容易，不用人工拉拽帶鋼，降低了勞動強度，實現方便、安全處理拉矯機斷帶的技術效果。

直讀光譜儀激發臺防塵結構 1121

 0

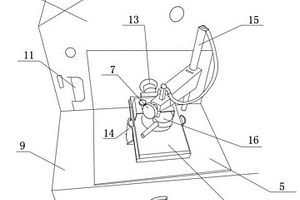

本實用新型涉及一種直讀光譜儀激發臺防塵結構，屬于冶金實驗設備技術領域。技術方案是：激發臺（9）上表面覆蓋激發臺罩（5），分析架（8）從分析架孔（4）中露出，分析架緊固器（14）從分析架緊固器孔（6）露出；壓樣桿（15）從壓樣桿孔（2）中穿出；激發臺罩（5）垂直面上設有光通路孔（1），光通路（13）從光通路孔（1）穿過；水平面貼在激發臺（9）上表面，垂直面貼在護板（12）表面。本實用新型的有益效果是：減小清理激發臺次數，解決了在清理時帶來的生產報數延誤的問題，有效保護了激發臺，延長了設備使用壽命，增加了經濟效益。

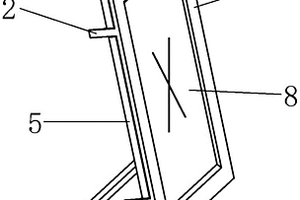

用于鹽霧試驗試樣的封邊裝置 1003

 0

本實用新型涉及一種用于鹽霧試驗試樣的封邊裝置，屬于冶金實驗室設備技術領域。包括蓋板（1）、底座（5）、卡扣（2）、密封膜（3）、卡槽（9），所述蓋板（1）、底座（5）為尺寸、形狀相匹配的四邊條形框架，所述蓋板（1）的兩側對稱設置有卡扣（2），所述卡扣（2）為長條形形狀，底座（5）的兩側對稱設置有卡槽（9），卡扣（2）和卡槽（9）在蓋板（1）、底座（5）上的位置、形狀相匹配。本實用新型的有益效果：解決了鹽霧試驗試樣用膠帶封邊的較為繁瑣的工序，操作簡單快速，裝置可重復使用，降低成本。

鋼包引流砂投放伸縮平臺和系統 1016

 0

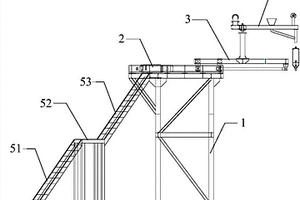

本實用新型涉及冶金技術領域，尤其涉及一種鋼包引流砂投放伸縮平臺和系統，包括基座、升降機構、固定平臺、活動平臺和引流砂加入機構；所述固定平臺架設在所述基座上；所述升降機構與所述固定平臺連接；所述活動平臺可滑動式設置在所述固定平臺上；所述引流砂加入機構設置在所述活動平臺上。本實用新型的鋼包引流砂投放伸縮平臺設置在鋼包的一側，利用活動平臺相對于固定平臺的滑動，在需要向鋼包內添加引流砂時，將活動平臺滑出，利用活動平臺上的引流砂加入機構向加蓋的鋼包內添加引流砂，當完成加砂后，再將活動平臺收回，有效地解決了操作空間小的問題，保證了操作人員的人身安全。

熱軋窄帶鋼折疊檢測裝置 1100

 0

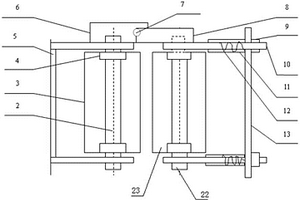

本實用新型涉及一種熱軋窄帶鋼折疊檢測裝置，屬于冶金行業熱軋帶鋼技術領域。技術方案是：檢測輥一（3）通過檢測輥軸一（2）固定在固定檢測輥機構支架（5）上，檢測輥二（23）通過檢測輥軸二（22）固定在可調檢測輥固定支架（13）上，檢測輥二（23）的一端設有接近開關（7）和檢測片（8），接近開關（7）和報警器（1）連接，彈簧導柱（10）的一端與檢測輥軸二（22）連接，彈簧導柱（10）的另一端固定在可調檢測輥固定支架（13）上，彈簧導柱（10）上設有壓縮彈簧（12）和壓縮彈簧調節螺母（9），彈簧導柱（10）外側設有導套（11）。本實用新型的有益效果是：可及時發現折疊帶鋼，避免折疊帶鋼流入下道工序。

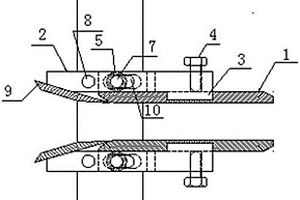

可調整式型鋼軋機入口導板裝置 1120

 0

本實用新型涉及一種可調整式型鋼軋機入口導板裝置，屬于冶金行業型鋼生產設備技術領域。技術方案是：包含導板本體（1）、導板固定支架（2）、導板固定板（3）、調整螺栓（4）、導板入口引板（9）和導板梁（11），導板本體（1）的軋件入口處設有導板入口引板（9），所述導板入口引板（9）呈喇叭狀，導板固定支架（2）固定在導板梁（11）上，導板本體與導板固定支架（2）通過導板固定板（3）支撐連接，導板本體上設有調整螺栓（4），調整螺栓（4）與導板固定支架（2）螺紋連接。本實用新型的有益效果是：調整和更換方便，精度高，能夠保證軋件順利的進入孔型，不傾斜、不扭曲，不劃傷軋件，滿足型鋼生產的要求，保證產品質量。

鋯質中包上水口和快換下水口 839

 0

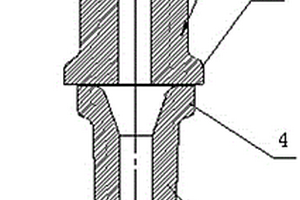

本實用新型涉及一種鋯質中包上水口和快換下水口，屬于冶金行業鋼包滑動水口設備技術領域。技術方案是：包含上水口（1）和下水口（2），上水口（1）和下水口（2）上下同中心線布置；所述上水口（1）呈圓臺狀，沿中心線設有通孔一（5），所述通孔一（5）的上部呈漏斗形，通孔一（5）的下部呈圓柱形，上水口（1）的底面沿圓周方向設有凸沿一（3）；所述下水口（2）呈倒圓臺狀，沿中心線設有通孔二（6），所述通孔二（6）的上部呈漏斗形，通孔二（6）的下部呈圓柱形，下水口（2）的頂面沿圓周方向設有凸沿二（4）。本實用新型的有益效果是：有效延長上水口和下水口使用壽命，降低事故率，節省用料，可以大幅度降低成本費用。

窄帶鋼卷曲前的矯直機構 800

 0

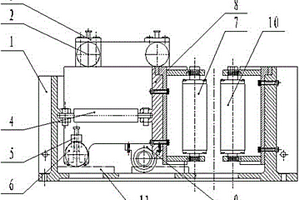

本實用新型涉及一種窄帶鋼卷曲前的矯直機構，屬于冶金行業窄帶鋼設備技術領域。技術方案是：活動輥支架（8）通過液壓缸（4）與矯直機底座（1）連接，活動輥支架（8）下方設有后輪裝置（6）和前輪裝置（9），活動輥支架（8）上方設有壓輪裝置（2），活動輥支架（8）側面設有活動輥裝置（7），固定輥裝置（10）固定在矯直機底座（1）上，活動輥裝置（7）與固定輥裝置（10）左右對稱布置，活動輥裝置（7）包含四個并列布置的活動矯直輥，固定輥裝置（10）包含五個并列布置的固定矯直輥。本實用新型的有益效果是：解決了帶鋼卷不整齊和帶鋼卷松散的問題，節省了成本，杜絕了矯直機設備事故的發生，提高了設備運轉效率。

粉料配料設備防堵塞裝置 725

 0

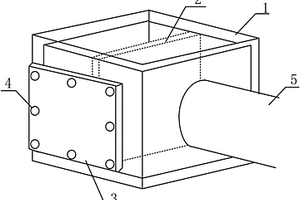

本實用新型涉及冶金技術領域，特別涉及一種粉料配料設備防堵塞裝置，包括箱體及過濾網；過濾網固定在箱體的內部，過濾網將箱體的內部空間分隔為第一空間及第二空間。第一氣力輸送管及第二氣力輸送管用于輸送皂土，第一氣力輸送管及第二氣力輸送管分別與箱體連接；第一氣力輸送管與第一空間連通，第二氣力輸送管與第二空間連通；第一氣力輸送管中的皂土通過過濾網過濾后經過第二氣力輸送管進入皂土倉。本實用新型實施例提供的粉料配料設備防堵塞裝置，第一氣力輸送管中的皂土通過過濾網過濾后經過第二氣力輸送管進入皂土倉，通過對氣力輸送管中的皂土進行有效過濾，能及時排出皂土中混合的雜物，防止雜物堵塞粉料配料設備，保證了生產穩定的進行。

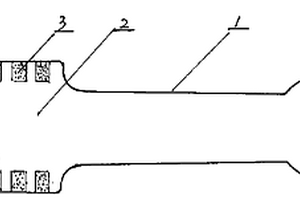

破碎機耐磨錘頭 895

 0

本實用新型公開了一種破碎機耐磨錘頭,它是針對現有的破碎機錘頭易磨損,壽命短等缺陷而設計的。它采用錘頭錘柄一體結構,其特征是在錘頭的上、下、側工作面上設有耐磨條塊,其中設在上、下面的耐磨條塊垂直于錘頭錘柄的中心連線,其外露面與錘頭表面齊平;設在側面的耐磨條塊平行或傾斜于錘頭錘柄的中心連線,其外露面凸出于錘頭表面。由于耐磨條塊采用硬質合金材料,并使錘頭增加了與物料的接觸面積,故具有強度高和良好的耐磨性能,因此延長了錘頭的使用壽命,實踐證明,本錘頭可連續使用180-210個小時,比現有錘頭提高壽命8-10倍。它適用于冶金、礦山、水泥等行業的臥式離心破碎機。

刮油刮渣機 815

 0

本實用新型涉及一種刮油刮渣機,適用于冶金、化工等行業處理廢水的平流沉淀池中泥渣和污油的刮除。特點是行走機構中的行走梁與機架主梁剛性連接,無導軌行走輪安裝在行走梁上,與沉淀池壁水平面配合轉動,行走梁下端與池壁內側垂直方向還裝有使行走輪定位并保持直線行走的側擋輪。由于采用了行走輪在沉淀池邊直接驅動平面行走,不但節省大量鋼材,而且整機運行平穩、無噪音、性能良好;結構緊湊、外形美觀,機架部分由原來的型鋼焊接改為由鋼板折彎制造,鋼材消耗降低近1/2。

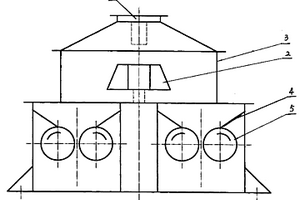

物料細碎機內用篩分裝置 852

 0

本實用新型涉及一種物料細碎機設備,特別是物料細碎機內用篩分裝置。技術方案是:組成包括篩網(4),篩網設置在細碎機內部,輥壓輥(5)的上方。在物料進入輥壓輥前,通過篩分裝置將物料進行篩分,符合要求的物料進入篩下,無需進行輥壓;篩上的物料進入輥壓輥進行輥壓細碎,可以節省能源,降低消耗,減輕了輥壓機的工作量和強度,故障率很低。本實用新型具有結構合理、合理分流物料、節能降耗等特點,特別適用于水泥、冶金、化工、建材等行業物料粉磨工藝前的磨前預破碎工序。

便于拆裝的渣?；D鼓框架 992

 0

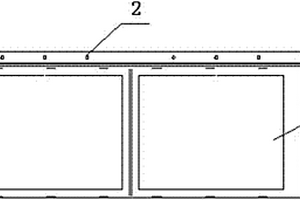

本實用新型涉及一種便于拆裝的渣?；D鼓框架，屬于冶金行業機械傳動領域。技術方案是：包含外篩板框架（1）、螺栓孔（2）、內篩板框架（3），外篩板框架為長方形，內篩板框架與渣?；D鼓相匹配，外篩板框架和內篩板框架邊框上設有若干個螺栓孔（2），并通過螺栓固定在渣?；D鼓上。當渣?；D鼓長期受水渣的沖刷腐蝕或篩板損壞時可以直接更換篩板框架，來實現修理修復轉鼓的目的。本實用新型的有益效果是：更換維護方便、耗時短，而且費用低。具有結構簡單，使用方便、安全之特點。

煤氣放散塔防泄漏控制裝置 950

 0

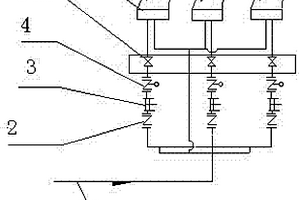

本實用新型涉及一種煤氣放散塔防泄漏控制裝置，屬于冶金企業高爐煤氣設備技術領域。技術方案是包含高爐煤氣主管網（1）、蝶閥（2）、盲板閥（3）、調節閥（4）、氣動蝶閥（5）和放散塔（6），蝶閥、盲板閥和調節閥依次與高爐煤氣主管網連接，氣動蝶閥連接在調節閥與放散塔之間，所述的氣動蝶閥是零泄漏氣動蝶閥。本實用新型積極效果是：背景技術存在約管道通流量5%的煤氣泄漏，本實用新型可以避免這部分煤氣泄漏造成浪費，節約的煤氣用來發電或供軋鋼用戶使用，具有較大經濟效益及環境效益。

更換擠干輥吊具 745

 0

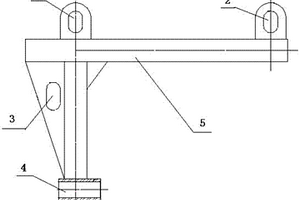

本實用新型涉及一種更換擠干輥的吊裝工具，屬于冶金行業機械設備技術領域。技術方案是：包含主吊鉤（1）、副吊鉤（2）、擠干輥固定套管（4）、角支架（5），角支架的一個邊上固定主吊鉤和副吊鉤，另一邊固定擠干輥固定套管。用天車吊住主鉤吊和副鉤吊，到所需更換擠干輥部位，拆開擠干輥軸頭保護套，用擠干輥固定套管固定住擠干輥一端，拆卸完兩端軸承座，便操作天車將舊輥抽出放在指定位置，然后吊起新輥裝入槽內。本實用新型的有益效果是：大大節省更換擠干輥時間，降低維修工人的勞動強度。具有結構簡單，操作方便之特點。

冷軋帶鋼鋼卷過跨運輸裝置 757

 0

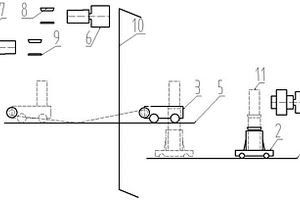

本實用新型涉及一種冷軋帶鋼鋼卷過跨運輸裝置，屬于冶金行業冷軋帶鋼鋼卷過跨運輸設備技術領域。技術方案是：包含卸卷小車（2）、運卷小車（3）、卸卷車軌道（4）和運卷車軌道（5），平整機組和拉矯機組分別設置在兩個跨內，卸卷車軌道（4）設置在平整機組所在的跨內，運卷車軌道（5）橫跨于平整機組和拉矯機組兩跨，運卷車軌道（5）位于卸卷車軌道（4）的正上方，卸卷小車（2）運行在卸卷車軌道（4）上，運卷小車（3）運行在運卷車軌道（5）上；運卷小車鞍座（35）為C型結構，C型結構的開口大小與卸卷小車（2）中的升降體（23）外形大小相配合。本實用新型的有益效果是：能夠實現鋼卷的過跨運輸，結構簡單，操作方便。

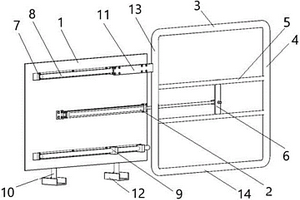

防護結構及連續臥式退火機組 715

 0

本實用新型涉及冶金行業安全防護技術領域，特別涉及一種防護結構及連續臥式退火機組。該連續臥式退火機組包括防護結構，防護結構包括固定板、防護門、氣缸、電磁閥以及控制器，防護門設置在固定板的橫向一側，氣缸的缸體固定在固定板上，氣缸的伸縮桿伸縮端部固定在防護門上，電磁閥設置在固定板上，電磁閥通過兩條氣路與氣缸連通，其中一條氣路連接在氣缸的無桿腔一端，另一條氣路連接在氣缸的有桿腔一端，電磁閥與控制器電連接。本申請所述提供的一種防護結構，結構簡單且防護門可根據實際需求自由移動，防護門關閉時可實現工作人員與生產設備的有效隔離，當防護門需開啟為生產設備讓出空間時，控制器發出開啟信號使防護門移動即可。

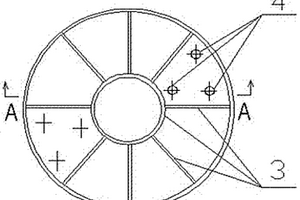

圓盤給料機組裝式圓盤襯板 806

 0

一種圓盤給料機組裝式圓盤襯板，屬于冶金機械設備技術領域。其包括襯底（6）、襯邊（5）和筋板（3），襯底（6）設在盤體（2）上，二者間相匹配；在襯底（6）的中心部和外部邊緣部位設有環形襯邊（5），襯底（6）和襯邊（5）構成一個開口向上的敞開式腔室；筋板（3）固定設置在襯底（6）的上表面上，沿襯邊（5）與圓盤襯板中心之間徑向設置。裝置結構簡單，制作方便，成本低。由于是物料之間自磨削，對襯板結構損磨削傷小，延長了圓盤襯板的使用周期，降低了后期維修費用。

應用在鋅鍋沉沒輥系中的滑動副 858

 0

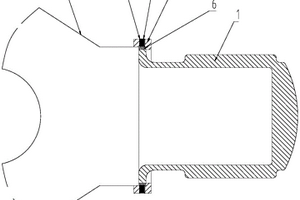

本實用新型屬于冶金生產設備技術領域，尤其涉及一種應用在鋅鍋沉沒輥系中的滑動副。該滑動副包括軸套、軸頭和固定環，軸套具有開口端，軸頭的一端通過開口端插入到軸套中，固定環固定設置在軸頭上，以形成軸肩，固定環設置在軸套的開口端的外部，其特征在于，軸套的開口端的外壁設置有至少一個切口，固定環的內壁上固定設置有至少一個卡塊，卡塊和切口一一對應設置，卡塊嵌合在對應的切口中，嵌合在切口中的卡塊和軸套的開口端形成一個圓環，圓環密封設置在固定環內。本實用新型可以使軸套不會相對軸頭發生相對轉動，即二者之間不會產生磨損，即可保證二者之間的密封，延長了軸套和軸頭的使用壽命，使設備得以正常使用，節約了維修和更換成本。

配煤倉小車裝煤報警裝置 1006

 0

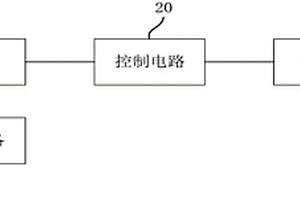

本實用新型涉及冶金技術領域，特別涉及一種配煤倉小車裝煤報警裝置，包括：上位機、控制電路及報警器；其中：上位機通過控制電路與報警器連接；上位機設置有數據采集端口，數據采集端口用于獲取當前裝煤小車倉號、入倉目標倉號、小車實時稱重及重載啟動重量信息。本實用新型提供的配煤倉小車裝煤報警裝置，可實現裝煤小車的錯誤裝倉報警以及重載啟車報警，從而防止配煤倉入倉過程出現小車裝煤錯誤而造成混煤。

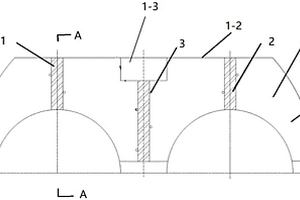

RH下部槽風冷盤 1235

 0

本實用新型公開了一種RH下部槽風冷盤，屬于冶金設備技術領域。所述RH下部槽風冷盤包括：護板鋼模內設置有一容置空間；至少三個支撐機構固定設置在所述容置空間內；澆注料設置在所述護板鋼模內。本實用新型RH下部槽風冷盤可以提高使用壽命，緩解下部槽鋼結構的變形，避免事故的發生，避免影響生產節奏，不會制約高端產品的冶煉。

插板式結晶器接線盒 1051

 0

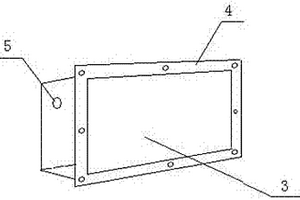

本實用新型涉及一種插板式結晶器接線盒，屬于冶金行業連鑄結晶器接線盒設備技術領域。技術方案是：包含盒蓋（1）和盒體（3），所述盒體（3）為一側開口的方形盒，盒體（3）開口一側設有向外側延伸的邊沿（4），盒體（3）上設有進線孔（5），所述盒蓋（1）為與盒體（3）相配合方形，盒蓋（1）的三個邊上設有與盒體（3）開口一側向外延伸的邊沿（4）相配合的卡槽（2），盒蓋（1）通過卡槽（2）卡在盒體（3）開口一側向外延伸的邊沿（4）上。本實用新型的有益效果是：采用插板式盒蓋，可以直接將盒蓋插在盒體上，免去緊固螺絲的拆裝和盒體與盒蓋之間的密封膠圈，具有易于制作、操作簡單靈活、安全可靠、省工省料的特點。

冷軋機主萬向聯軸器和AGC缸雙重拆卸工裝 906

 0

本實用新型涉及一種冷軋機主萬向聯軸器和AGC缸雙重拆卸工裝，屬于冶金行業冷軋機拆裝設備技術領域。技術方是：包含行走小車（1）、配重（2）和升降機構（5），升降機構（5）設在行走小車（1）上，升降機構（5）設有配重（2），所述升降機構（5）包含液壓缸（6）、底座（7）、支撐架（8）、支承座（9）和吊鉤（10），多個液壓缸（6）與底座（7）驅動連接，支撐架（8）固定在底座（7）上，支撐架（8）上設有多個支承座（9）和一個吊鉤（10）。本實用新型的有益效果是：能夠簡便、快速的實現冷軋機主萬向聯軸器和AGC缸的拆裝，最大限度的節約人力、物力，減少停車時間，消除安全隱患。

棒線連軋立活套起套裝置 1074

 0

本實用新型涉及一種棒線連軋立活套起套裝置，屬于冶金行業棒線生產設備技術領域。技術方案是：活套底座（6）固定在棒材連軋軋機之間，擺動架（3）的一端連接在起套輥（1）上，擺動架（3）的另一端與氣缸（2）的活塞桿鉸接，氣缸（2）水平固定在活套底座（6）上，擺動架（3）的中部通過銷軸一（4）轉動連接在活套底座（6）上。本實用新型的有益效果是：能夠使立活套的活套輥長期處于穩定工作狀態，保證活套起套的高度，實現無張力軋制，以提高軋件精度。降低了活套輥的磨損，節約活套輥的備件成本，在滿足生產要求的前提下，提高了生產效率和成材率，降低了工人的勞動強度。

冷卻塔上水管道閥門后過濾裝置 791

 0

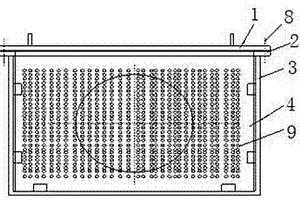

本實用新型涉及一種冷卻塔上水管道閥門后過濾裝置，屬于冶金行業煉鐵冷卻塔設備技術領域。技術方案是：包含箱蓋（1）、密封墊（2）、過濾箱（3）、過濾板（4）、清污孔（5）、排水管（6）和過濾孔（9），過濾箱（3）的上方設有箱蓋（1），箱蓋（1）和過濾箱（3）之間設有密封墊（2），過濾箱（3）內設有多個平行布置的過濾板（4），所述過濾板（4）上設有多個均勻布置的過濾孔（9），過濾箱（3）的內壁上設有與過濾板（4）相配合的卡槽，過濾箱（3）的一側設有排水管（6），過濾箱（3）的另一側設有清污孔（5）。本實用新型的有益效果是：能過濾掉冷卻塔上水管道內的雜物，避免布水管及噴頭堵塞。

高速線材斯太爾摩風冷線推卷裝置 963

 0

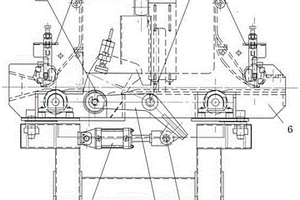

本實用新型涉及一種高速線材斯太爾摩風冷線推卷裝置，屬于冶金行業高速線材生產線控冷系統技術領域。技術方案是：推卷裝置設置在風冷輥道的兩側，所述風冷輥道包含多個平行布置的錐輥（7）；所述推卷裝置包含液壓缸（1）、錐輪支架（3）、導輪軸（4）、推卷輪（5）和底座（6），液壓缸（1）固定在底座（6）上，液壓缸（1）的杠桿與錐輪支架（3）驅動連接，所述錐輪支架（3）為U型，推卷輪（5）的兩端分別通過導輪軸（4）固定在U型錐輪支架（3）內，所述推卷輪（5）的一端為圓錐形，另一端為圓柱形。本實用新型的有益效果是：實現鋼卷的對中，減輕工人勾卷對中的勞動強度，減少叉卷的事故隱患。
