全部
▼
熱搜：
1081
0
本發明公開了一種高耐久復合路緣石及其制備方法，屬于道路工程技術領域。本發明提供一種高耐久復合路緣石，由復合材料制成的預制外殼和普通混凝土制成的內部核心組成，復合材料由水泥、硅灰、石英粉、石英砂、減水劑、水、膨脹劑、消泡劑和纖維組成，復合材料，以水泥質量為基準，各組分的質量分數為：水泥1份，硅灰0.2-0.3份，石英粉0.2-0.4份，石英砂0.2-0.4份，減水劑0.03-0.05份，水0.16-0.3份，膨脹劑0-0.005份，消泡劑0-0.005份；纖維的體積摻量為復合材料體積的1.5％-3％。本發明還提供了一種高耐久復合路緣石的制備方法，該方法是利用復合材料制備的預制外殼為模板，向內部核心澆筑混凝土后獲得復合路緣石。本發明復合路緣石能夠抗鹽分侵蝕、抗滲透表層、抗凍融，具有靠耐久性能。
883
0
一種用于碳纖維與非極性樹脂結合界面的改性方法,具體涉及一種用于聚合物基復合材料界面改性的方法,它是為了解決現有的復合材料界面的處理缺乏表面活化方法而導致碳纖維與非極性樹脂構成的復合材料層間剪切強度低的問題。本發明的方法按以下步驟進行:一、預處理;二、制備涂層溶液;三、活化碳纖維;四、引入涂層溶液;五、后處理。采用本發明處理后的碳纖維和聚芳基乙炔硅樹脂通過模壓可以制備成樹脂含量為35mass%的復合材料,而這種復合材料在室溫下的層間剪切強度可達到38～52MPa,在高溫氧化后,層間剪切強度只下降到32.5～37.5Mpa。
904
0
一種表面具有木質感的輕質木塑復合板材及其制備方法，涉及一種木塑復合板材及其制備方法。要解決現有木塑復合材料密度偏大、運輸和使用操作不便、表面缺乏木質感的問題。木塑復合板材包括發泡木塑復合材料層，還包括上薄木板和下薄木板，發泡木塑復合材料層設置在上薄木板和下薄木板之間，發泡木塑復合材料層與上薄木板和下薄木板之間固定連接。方法：將植物纖維粉末、熱塑性塑料粉末、偶聯劑和AC發泡劑混合；將下薄木板鋪裝在模具內，再鋪放發泡木塑復合材料層；覆蓋上薄木板，覆蓋上蓋板；放入熱壓機中熱壓；定型，砂光，即得到木塑復合板材。木塑復合板材的密度小、抗彎強度高。用于家具制造、建筑裝飾、交通運輸等領域。
本發明利用等離子噴涂工藝在樹脂基復合材料表面制備氧化鋁防護涂層,以達到提高樹脂基復合材料使用性能的目的。一種等離子噴涂工藝在樹脂材料表面制備氧化鋁陶瓷涂層方法,依次包括以下步驟:a.在固化樹脂基復合材料時,將鋁粉均勻的撒在固化材料的最外層,放入模具后進行固化;b.將固化后的樹脂基復合材料裁剪成需要的大小,用噴砂機在其表面進行噴砂處理,使其表面粗糙度為Ra=5-10μm;c.在噴砂后的樹脂基復合材料表面進行等離子噴涂,制備均勻的Al過渡層,控制Al過渡層的厚度為50～100微米;d.在充分冷卻后的噴涂了Al過渡層的樹脂基復合材料表面噴涂氧化鋁。本發明成本低廉、涂層制備速度快,生產效率高、設備操作簡單,維護保養方便。
1149
0

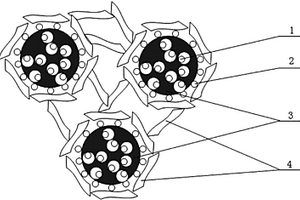

石墨烯包覆的硫/多孔碳復合材料及其制備方法，它涉及用于鋰-硫二次電池正極材料的石墨烯包覆的硫/多孔碳復合材料及其制備方法。本發明是要解決現有的鋰硫電池正極材料石墨烯包覆的含硫復合材料的電化學性能低的技術問題。本發明的石墨烯包覆的硫/多孔碳復合材料是在硫/多孔碳復合材料顆粒的外表面均勻包覆石墨烯片層，并在顆粒之間形成石墨烯導電網絡，所得的石墨烯包覆的硫/多孔碳復合材料具備分級核-殼結構。制法：將硫/多孔碳復合材料加入到長期穩定的、石墨烯片層在水中高度分散的石墨烯漿中混合包覆制得。該正極材料具備高比容量、長循環壽命和良好的高倍率性能?？捎糜阡嚩坞姵刂凶稣龢O材料。
871
0

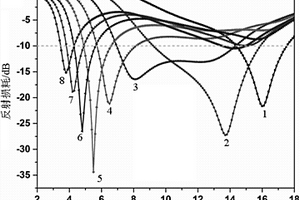

一種磷酸鋁包覆羰基鐵抗氧化吸波材料的制備方法，解決羰基鐵金屬粒子之間活性太高，易與空氣中的氧發生氧化反應的問題。①制備前驅體羰基鐵懸濁液；②制備磷酸鹽懸濁液；③磷酸鹽懸濁液倒入前驅體溶液中混合攪拌反應并清洗分離；④在惰性氣氛條件下對樣品進行高溫煅燒，得到磷酸鋁包覆羰基鐵(Fe@AlPO4)復合材料。得到的復合材料能夠很好保持前驅體羰基鐵的基本骨架和晶型，且在一定溫度空氣條件下延緩內部材料鐵與空氣中的氧氣發生氧化反應，提高了羰基鐵復合材料的熱穩定性；通過磷酸鹽的修飾可調節復合材料的電磁參數，有利于復合材料的阻抗得到更好的匹配，提高復合材料的吸波性能；同時復合材料經過空氣中24h、48h熱處理后仍能保持較好的吸波性能。
714
0

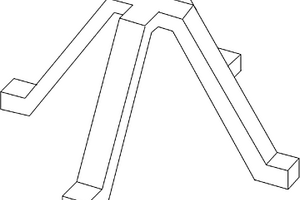

一種采用纖維編織布制備金字塔型點陣夾芯板的方法,涉及一種復合材料金字塔型點陣夾芯板的制備方法。復合材料金字塔型點陣夾芯板的制備過程:一、根據模具結構及尺寸,采用裁剪機或切割機將兩向纖維編織布切割為能夠完全嵌套在模具上的格狀結構,切割方向均沿著編織布纖維方向;二、清洗模具;三、將格狀結構的纖維編織布逐層鋪設模具中,固定模具;四、將模具放置在熱壓機內,使其固化;五、將固化后的模具拆下,獲得金字塔型點陣芯子;步驟六、分別在金字塔型點陣芯子的上、下端粘接上復合材料層合板及下復合材料層合板,制得復合材料金字塔型點陣夾芯板。本發明用于復合材料金字塔型復合材料點陣夾芯板的制備。
829
0
石墨烯包覆硫/多孔碳復合材料的水熱制備方法，它涉及用于鋰-硫二次電池正極材料的石墨烯包覆硫/多孔碳復合材料的制備方法。本發明是要解決現有的鋰硫電池正極材料石墨烯包覆的含硫復合材料的電化學性能低的技術問題。本發明的水熱制備方法：將硫/多孔碳復合材料與石墨烯漿料或者氧化石墨烯漿料混合分散后水熱合成制得水凝膠柱，經干燥后制得。采用本發明水熱方法制得的石墨烯包覆硫/多孔碳復合材料是在硫/多孔碳復合材料顆粒的外表面包覆石墨烯片層，并在顆粒之間形成石墨烯導電網絡，所得的石墨烯包覆硫/多孔碳復合材料具備分級核-殼結構。該正極材料具備高比容量、長循環壽命和良好的高倍率性能?？捎糜阡嚩坞姵刂凶稣龢O材料。
本發明所涉及的方法，比傳統纖維增強PLA制品總碳含量低，且易于回收降解，符合環保要求。選取黃麻紡絲纖維與PLA經側喂料添加后共混擠出、失重法測量黃麻添加量的方法，解決了傳統黃麻增強PLA材料中黃麻分散不均，進料口易架橋且添加量測量不準確的難題。配制表面處理劑(包含偶聯劑組分及有機溶劑組分，質量比為5∶80～95)，使黃麻纖維經處理劑涂覆處理后進入螺桿，解決了以往處理劑組分分布不均且處理效果不明顯的難題。添加的助劑解決了傳統PLA材料抗熱老化性差的難題。通過特殊的工藝，兩次水洗、兩次風冷處理、均化震蕩及80℃烘干，解決了材料中有機溶劑殘留的難題。
1116
0
本發明涉及石油開發機械采油中螺桿泵的加工工藝,特別屬于螺桿泵定子的加工方法,本發明是為了延長螺桿泵檢泵周期,降低檢泵成本,擴大螺桿泵適應范圍而使用的一種方法,該方法主要是將在剛性定子1內表面均勻涂上一層粘接用的膠;并將模芯固定在定子內部,做為定子耐磨層2,該方法與橡膠定子相比,其定子散熱快,壽命長,并具有可降低啟動扭矩,機械效率高等優點。
854
0
本發明涉及一種農業種植、養殖所需要的溫室塑料大棚塑料大棚骨架的配方及生產工藝,其特點是,配方主要由菱鎂粉(氧化鎂)、氯化鎂、硫酸鋁銨,硅灰石粉,聚乙烯醇、稻殼灰、粉碎稻殼、色料、玻纖布絲等物質組成,其生產工藝主要是菱鎂粉(氧化鎂)、氯化鎂、硫酸鋁銨在拌料桶中充分反應后再加入其余原料并攪拌均勻,即得到生產塑料大棚骨架的漿料,生產制品時,手工模制成型、養護、干燥即得成品塑料大棚骨架。
739
0
本發明公開了一種可生物降解的3D打印用PLA/TPU材料，包括如下重量份的組分：PLA?40?60份,聚氨酯（TPU）15?30份，熱塑性淀粉5～20%，交聯劑1?5份，無機填料2?10份，穩定劑0.5?1份；本發明針對性的選用TPU對PLA進行改性處理，使得PLA改性材料表現出了優異的韌性。該材料在拓寬了3D打印材料種類的同時，使得可降解類3D打印材料表現出了更優的力學性能。
955
0
本發明公開了一種碳系復合填料，具體包括具有三維結構的碳系填料，所述碳系填料的內表面及外表面通過界面改性劑化學鍵結合有第一樹脂的分子；所述碳系填料的內部孔隙和/或間隙填充有所述第一樹脂；所述第一樹脂的分子，用于提高所述碳系填料與所述第一樹脂混合時的相容性；所述第一樹脂，用于占據所述孔隙和/或間隙以避免所述孔隙和/或間隙內留存空氣，及支撐所述孔隙和/或間隙以維持所述三維結構；解決現有環氧樹脂類電磁屏蔽材料的導熱和電磁屏蔽性能不能同時得到有效和大幅提高，以致其在熱和電磁屏蔽管理材料領域應用受限的問題。
1048
0

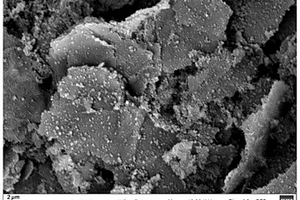

本發明涉及解決目前酸性電解水析氫催化劑成本高、活性較低等問題，而提供的一種低貴金屬擔載的磷化物/石墨烯材料的制備方法，以氧化石墨為載體，利用聚乙烯亞胺修飾氧化石墨使其表面帶正電荷，隨后加入磷鉬酸，經靜電組裝和水熱處理獲得磷鉬酸/氧化石墨復合體，將磷鉬酸/氧化石墨復合體進行高溫磷化，冷卻后洗滌得到磷化鉬/石墨烯復合體，將獲得的磷化鉬/石墨烯復合體分散于氯鉑酸溶液中，在氙燈照射條件下進行光照還原，最終獲得低鉑負載的磷化鉬/石墨烯復合體。通過本方法制得的低鉑負載的磷化鉬/石墨烯材料具有納米顆粒尺寸小、高分散的特點，并且展現出優異的酸性電解水析氫活性。
本發明運用超臨界CO2快速擴散技術對PP進行填充改性,實現了納米碳酸鈣在PP中的均勻分布,從而大大提高改性后材料的穩定性,及力學性能。在生產過程中超臨界二氧化碳以其獨特的氣液二相性對PP有塑化的作用,降低了PP的熔融溫度,同時超臨界CO2的高擴散,滲透性使CaCO3均勻分布于PP中。本發明研制出了一種高性能的納米CaCO3填充的微晶PP粉末,微晶的效果要歸因于整個體系從超臨界到常溫常壓的急劇擴散過程,正是由于轉變的急劇性使PP的晶核來不及長大,且球晶尺寸的大幅度降低,使其光學性能得到改善,透明度大大增加,且微晶結構有利于降低最終注塑產品的收縮,提高了產品的尺寸穩定性,是一種理想的高檔汽車專用料。
735
0

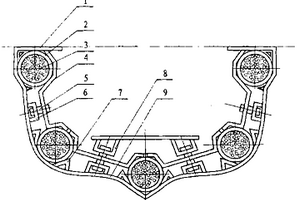

本實用新型屬于造船技術領域,涉及對小型船舶船體的技術改進。本實用新型的特征在于,在船體的舷肋骨的位置有金屬舷肋板9,從船頭到船尾排列3～11根管狀縱向龍骨2,與每個舷肋板9相對應有固定卡板4,它通過連接裝置5與相對應的舷肋板9牢固連接,構成船體的抗沉輔強結構,船體整體外板經成型模具與抗沉輔強結構結合成整體船體。本實用新型船體在航行中,若不是遭遇解體性破損,即使艙內完全水淹也不會下沉,可大大提高船艇的安全航行性能。
1153
0

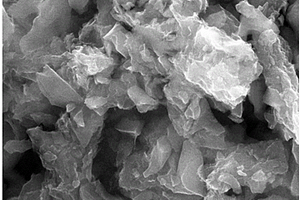

本發明涉及一種空心管生物質碳/磷化鎳/硫復合電極材料及其制備方法與應用，屬于鋰硫電池電極材料技術領域。為解決現有鋰硫電極材料循環穩定性較差的問題，本發明提供了一種空心管生物質碳/磷化鎳/硫復合電極材料，以天然生物質柳絮為前驅體，通過氫氧化鉀造孔、高溫碳化、磷化在柳絮多孔碳表面生長一層磷化鎳。磷化鎳是由細小的微粒緊密排列為不規則的片狀結構且相互交聯在一起，該結構有利于電解液的擴散、電子傳輸和快速的電化學反應，使該材料具有較高的比電容和優秀的循環穩定性。該電極材料極大改善了電極的導電性和離子的擴散動力學，將其應用于鋰硫電池可使鋰硫電池的正極具有較高的導電性、穩定的微觀結構以及良好的循環穩定性。
762
0
本發明提供了一種耐高溫聚酰亞胺復合材及其制備方法。材料組分的質量比為：聚酰亞胺70～80wt%，短切玻璃纖維20～30wt%，熱穩定劑（三堿式硫酸鉛）0.2～0.6wt%，抗氧劑（亞磷酸三酯TNP）0.1～0.3wt%。其加工工藝：先將聚酰胺樹脂在150-175℃條件下進行烘干處理，然后將聚酰亞胺樹脂、熱穩定劑、抗氧劑進行共混；再將共混物加入到雙螺桿擠出機主喂料料斗，將改性短切玻璃纖維進行預熱干燥處理，加入側喂料料斗，加工溫度在380-410℃；通過雙螺桿擠出機擠出，經過冷卻、干燥、切粒，即可得到短切玻璃纖維增強的聚酰亞胺耐高溫復合材。該方法工藝簡單，生產設備容易操作，產品性能優良。
1087
0

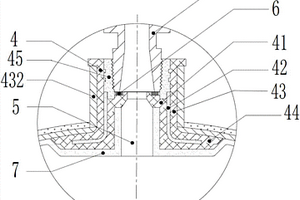

本實用新型公開了一種復合材料耐高壓儲運氣瓶，包括塑料內膽、纖維增強層、流體進出口、安裝部，塑料內膽上覆蓋纖維增強層，安裝部包括連接部，內層、夾層、外層和襯肩通過注塑一體成型，內層的上部設有凹槽，密封圈容納在該凹槽內，內層與流體進出口熔融連接，連接部和夾層為金屬材質，通過焊接固定連接，連接部與外層接觸的管壁上設有溝槽，連接部通過溝槽與外層的凸棱卡接，連接部通過其上的內螺紋與附屬件添加密封填料活動連接，襯肩與塑料內膽熔融連接。本實用新型制作工藝簡單、整體強度高，瓶口金屬件與塑料內膽接合牢固、密封性好，使用壽命長，成本低。
1166
0

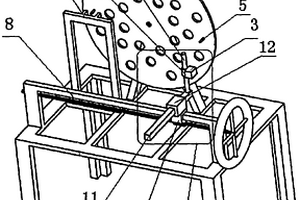

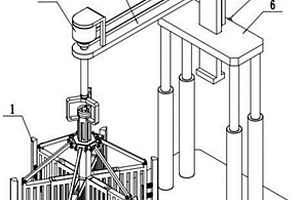

本發明涉及攪拌設備領域，具體是涉及一種壓電陶瓷聚合物復合材料攪拌裝置，包括攪拌單元、驅動單元、第一支撐單元、聯動單元、升降單元和第二支撐單元，所述攪拌單元連接在驅動單元的下端；所述驅動單元連接在第一支撐單元上；所述第一支撐單元連接在第二支撐單元上；所述第一支撐單元傳動連接聯動單元；所述聯動單元連接在第一支撐單元上；所述第一支撐單元連接在第二支撐單元上；所述聯動單元傳動連接升降單元；所述升降單元的兩端分別與第一支撐單元和第二支撐單元連接。本發明內部采用可以進行調節的攪拌單元，該攪拌單元可以插入至不同直徑的攪拌筒內進行攪拌。
纖維增強復合材料連續抽油桿螺旋屈曲最小臨界載荷的確定方法，屬于石油鉆采工程技術領域，涉及抽油桿螺旋屈曲最小臨界載荷的確定方法。為了解決現有的螺旋屈曲臨界載荷的確定方法確定臨界載荷值偏大的問題。本發明將載荷函數加載到連續抽油桿非線性瞬態動力學方程中，設置連續抽油桿的計算時間并進行有限元計算；通過減小阻尼比ξ并進行有限元計算，直到連續抽油桿各位置處的撓度在計算時間范圍內保持不變為止；然后增大井底無量綱壓力，重新設置懸掛拉力函數并進行有限元計算，直至連續抽油桿的撓曲線已形成螺旋，對應的井底壓力為連續抽油桿正弦屈曲向螺旋屈曲轉變的最小臨界載荷。本發明適用于連續抽油桿螺旋屈曲最小臨界載荷的確定。
903
0
本發明公開了一種長玻璃纖維?尼龍復合材料的研究，所述長玻纖尼龍樹脂組合物按重量份計包括以下組分：尼龍樹脂100份；長玻璃纖維20?30份；增韌劑3?10份；流動劑0.?5?2份；抗氧劑1?2份；熱穩定劑2?4.5份。本發明所提供的長玻纖尼龍樹脂組合物及其制備方法，其中所述制備方法原理簡單，成本低，對設備要求不高，制得的長玻纖尼龍樹脂組合物具有良好的剛性、抗沖擊性、耐酸堿性、抗老化、抗氧化、耐候性。
729
0
本發明涉及一種傳感器用高性能纖維增強聚苯硫醚復合材料，包括百分比的組分：聚苯硫醚樹脂50—70%、增強纖維30—40%、相容劑3.5—7%、偶聯劑0.5—2%、潤滑劑0.3—0.8%、母粒3—6%。制備易連接組件、耐高溫、耐高抗沖擊強度、耐腐蝕傳感器的組件。
853
0

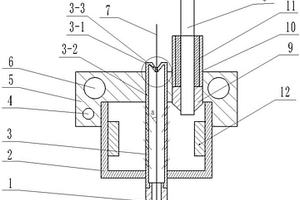

本發明基于超聲增強的連續纖維增強復合材料3D打印的噴頭，屬于3D打印領域，包括打印噴頭、內腔壁、纖維喉管、溫度傳感器、蓋帽、加熱棒、樹脂噴頭、樹脂喉管、鐵氟龍和超聲波發生器，可以提高樹脂與纖維的粘結效果，防止堵頭，便于清理噴頭。打印噴頭可拆卸連接在纖維喉管下端，蓋帽可拆卸連接在內腔壁的上端，蓋帽上嵌套著加熱棒和溫度傳感器，纖維喉管上端可拆卸連接在蓋帽上，纖維喉管下端可拆卸連接在內腔壁下端；樹脂噴頭可拆卸連接在樹脂喉管下端，樹脂喉管可拆卸連接在蓋帽上，樹脂喉管的內部套有鐵氟龍。纖維喉管上設有多個向下傾斜的斜孔，斜孔的軸線與纖維喉管的軸線的夾角小于90度。內腔壁、蓋帽、樹脂噴頭、樹脂喉管為金屬材質。
1075
0

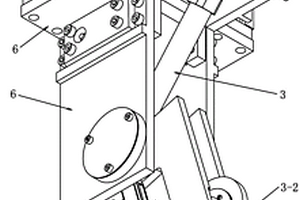

一種復合材料網格構件自動鋪放頭及鋪放方法，包括剪切機構、夾緊機構、重送機構和絲束引導組件；還包括壓緊氣缸、連接架和平衡調節機構，所述重送機構包含旋轉氣缸、工作壓輥、輔助壓輥和支撐架；支撐架與連接架轉動連接，工作壓輥和輔助壓輥間隔布置且均可轉動地設置于支撐架上，所述平衡調節機構設置在重送機構的上方，所述平衡調節機構包含調節桿、連接桿和定位元件，調節桿可滑動地設置在連接架上，調節桿的兩端分別套設在安裝于連接架上的兩個連接桿上，調節桿的位置由設置于連接桿上的定位元件定位，旋轉氣缸的缸體可轉動地設置在調節桿上。本發明保證了鋪放時壓輥可垂直于鋪放平面，絲束重送時不堵塞，夾緊和剪切機構不占用絲束通道。
996
0

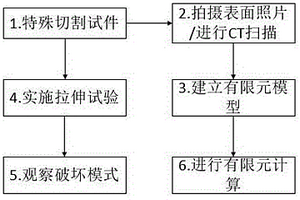

本發明公開了一種獲取三維機織復合材料界面強度的方法，所述方法包括如下步驟：步驟一、切割試件；步驟二、建立有限元模型；步驟三、實施拉伸試驗；步驟四、有限元計算獲取界面強度。相比于現有技術，本發明具有如下優點：1、特殊切割試件的位置和試件尺寸設計，使得試件破壞模式單一，試件的強度直接反映界面的強度；試件內部結構簡單，有利于建立與試件一致的有限元模型，提高建模效率；2、試驗與仿真相結合，互相印證，有利于獲取更貼近真實情況的界面強度。
987
0
一種以聚烯烴樹脂及回收紙粉.無機礦粉為主要 原料的復合材料，其配比值為聚烯烴樹脂∶回收紙粉∶無機礦 粉＝1∶3∶2～10∶5∶16。其特點是強度大、韌性好、結構尺 寸穩定、抗蠕變性好，可以用回收聚烯烴樹脂、回收紙粉，還 可以用粉煤灰等，合理、有效的利用資源。
1194
0

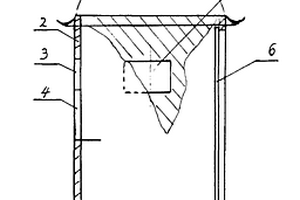

本實用新型公開了一種整體成型,方便移動的復合材料新型售貨商亭,由頂蓋、側墻和底面組成,主要特征是頂蓋是穹形的,底面下的底盤是一個帶活動輪的支架,其頂蓋板、側墻板及底面板是四層結構的,本實用新型密封性好、隔熱、防火、重量輕、易于移動。
1075
0
一種塑料復合材料彩色路緣石及其制備方法，屬于路緣石制備技術領域。所述的彩色路緣石按照100~120:300~400:30~50:40~60:0~20的質量份數由廢舊高分子材料、粉煤灰、玻璃纖維、交聯劑、色粉制備而成。所述方法如下：將廢舊高分子材料在開放式混煉機上塑煉至融熔狀態后，依次加入粉煤灰、玻璃纖維、交聯劑、色粉，混煉均勻后拉出薄片，冷卻至50~60℃半硬狀態下，放在切粒機中切成顆粒；將顆粒放入擠出機料斗擠出的塑化原料放入模具內，用液壓機加壓，冷卻后制品脫模即可。本發明制作的彩色路緣石，顏色可以有多種，可以根據路邊的綠化、建筑物景觀等對路緣石顏色的要求，對色粉添加劑和原料配比協調配制。
1180
0
一種碳化硅納米線/石墨烯泡沫電磁波吸收復合材料的制備方法，它涉及一種石墨烯泡沫電磁波吸收材料的制備方法。本發明是要解決現有石墨烯泡沫力學、熱學、電磁波吸收性能差的技術問題。本發明：一、制備氧化石墨烯分散液；二、制備石墨烯水凝膠；三、制備石墨烯乙醇凝膠；四、制備石墨烯泡沫；五、化學氣相浸滲。本發明具有以下優點：1、本發明方法的制備的石墨烯泡沫質量輕、強度高；2、SiC納米線的引入使石墨烯泡沫的壓縮強度、熱穩定性和電磁波吸收性能得到大幅度提升。本發明應用于電磁波吸收材料的制備。
中冶有色為您提供最新的黑龍江有色金屬復合材料技術理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年08月07日 ~ 09日
2025年08月08日 ~ 10日
2025年08月14日 ~ 16日
2025年08月15日 ~ 17日
2025年08月18日 ~ 20日
