天津有色金屬理論與應用

多節鋰離子電池組保護電路 878

 0

本發明屬于一種多節鋰離子電池組保護電路,包括微處理器IC1、穩壓器IC2、電阻分壓網絡、放電MOS場效應管Q1和充電MOS場效應管Q2,其特點是:電阻分壓網絡與微處理器ANX相對應連接;由于使用微處理器芯片IC1作為控制的核心,通過外圍的精密電阻網絡取樣電池組中各個單體電池的電壓,控制充、放電MOS場效應管開關,避免電池過度充電或過度放電。電路簡單、可靠性高。由于采用了微處理器芯片IC1、穩壓器芯片IC2、MOS場效應管Q1、Q2,簡化了硬件電路設計,減少了元件數目,縮小了體積。拓寬鋰離子電池組的應用領域。

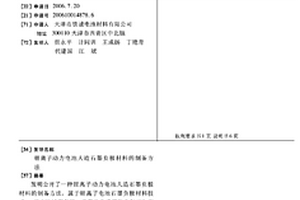

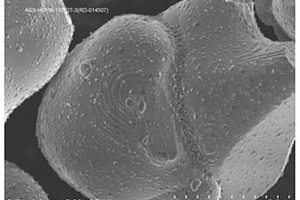

鋰離子動力電池人造石墨負極材料的制備方法 840

 0

發明公開了一種鋰離子動力電池人造石墨負極材料的制備方法，屬于鋰離子電池石墨負極材料技術。該方法過程包括：將煤瀝青或煤瀝青與二次石油重質油混合物加入反應釜內，在380～450℃，聚合7～15小時；采用同一型號的煤瀝青或煤瀝青與二次石油重質油混合物加入另一反應釜內，在360～420℃，聚合1～6h；將兩反應釜聚合得到的固液混合物按體積比導入萃取槽內，以煤焦油輕質餾分、石油輕質餾分或甲苯為萃取劑在攪拌對其進行萃取。萃取混合物導入分離裝置中進行固液分離；得到的顆粒物加熱烘干，然后通過分級，得到平均粒徑為6～13μm的人造石墨球，石墨化度d002在0.335～0.337nm之間。本發明的特點在于，工藝過程，產品產率高，制造成本低，過程更加環保。

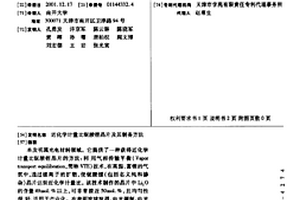

近化學計量比鈮酸鋰晶片及其制備方法 842

 0

本發明屬光電材料領域。它提供了一種獲得近化 學計量比鈮酸鋰晶片的方法 : 利用氣相傳輸平衡(Vapor transport equilibration, 簡稱VTE)技術, 在高溫、富鋰的氣氛中, 通過鋰離子的擴散, 使鈮酸鋰(包括名義純和摻雜)晶片達到近化 學計量比。該技術制作的晶片中Li2O的含量49mol.%以上, 可非常接近50mol.%, 且均勻性很好, 適用于產業化。在表面波濾波器、電光調制、電光開關、光波導、頻率轉換、周期極化、全息存儲、光電器件集成等方面有著非常廣泛的應用前景。

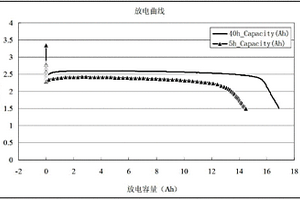

氟化碳鋰一次電池及其制備方法 815

 0

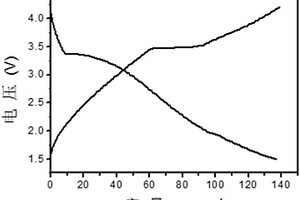

本發明公開了一種氟化碳鋰一次電池及其制備方法，該電池包括正極，以金屬鋰為活性物質的負極，隔膜，非水電解液，極耳和外殼；所述正極包括氟化碳活性物質及導電添加劑；所述非水電解液包括四氟硼酸鋰LiBF4、碳酸丙烯酯（PC）、1,2二甲氧基乙烷（DME）以及γ-丁內酯（BL）、二甲基四氫呋喃（2Me-THF）、二氧戊環（DOL）中的一種。本發明正極由于采用高氟含量的氟化碳材料，應用了多種導電添加劑提高電極電導性；且電解液粘度低、流動性好、有效固液界面多，從而有效提高固液界面及其離子傳導性，降低注液量，可實現50h率~5h率的不同速率放電，電池的重量比能量達到400~610Wh/kg，體積比能量達到700~950Wh/L，且工藝性強，適用于大規模的生產應用。

固體陶瓷電解質磷酸鈦鋁鋰的合成方法 874

 0

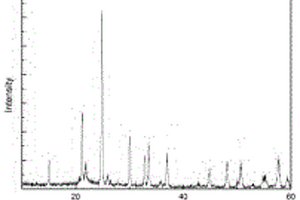

本發明的目的是針對常規固相制備方法中存在的原料混合不均、產品純度不高，批次穩定性難以控制等問題，提供一種成本較低，工藝簡單，產品質量穩定的固體電解質磷酸鈦鋁鋰的制備方法。一種固體陶瓷電解質磷酸鈦鋁鋰的合成方法，其特征在于包括凝膠前驅體制備、材料熱處理、材料晶化處理，本發明合成工藝相對寬松，易于控制且采用該工藝制備的磷酸鈦鋁鋰，各原料由于達到了分子水平上的均勻混合，電導率較高。

鋰離子電容器用正極復合材料的制備方法 1129

 0

本發明提供一種鋰離子電容器用正極復合材料的制備方法，包括：第一步、將氧化劑與碳基電容材料分散于第一溶劑中，攪拌并進行反應；第二步、將第一步所得產物過濾，得到氧化后的碳基電容材料；第三步、將氧化后的碳基電容材料分散于第二溶劑中，并加入電池正極材料，進行微波輔助合成；第四步、干燥；第五步、在150?800℃下熱處理2?12小時。該方法可使鋰離子電池正極材料均勻負載于具有大比表面積的碳基電容材料，且二者之間相互作用強，從而可獲得兼具高比容量和高倍率性能的鋰離子電容器用復合正極材料。

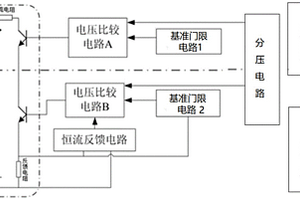

空間鋰電池自供電均衡調節系統 875

 0

本發明公開了一種空間鋰電池自供電均衡調節系統，屬于空間電源技術領域，其特征在于：所述空間鋰電池自供電均衡調節系統至少還包括：與第一NPN三極管的基極電連接的電壓比較電路A；與第二NPN三極管的基極電連接的電壓比較電路B；與電壓比較電路A、電壓比較電路B電連接的分壓電路；與電壓比較電路A電連接的基準門限電路A；與電壓比較電路B電連接的基準門限電路B；以及恒流反饋電路；所述恒流反饋電路分別與鋰電池的負極、第二NPN三極管的發射極電連接；所述第二NPN三極管的發射極與基準門限電路B電連接。通過本發明所示電路調整后的蓄電池組內部，各單體間不一致性小于15mV，滿足空間應用的需求。

高壓實密度磷酸錳鐵鋰/碳復合正極材料的制備方法 694

 0

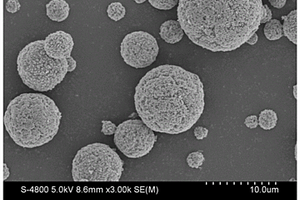

本發明公開了一種高壓實密度磷酸錳鐵鋰/碳復合正極材料的制備方法，其化學通式為：LiMn_xFe_yPO₄/C，0.5≤x≤0.9，x+y＝1；制備方法如下：稀釋磷酸備用，在一可密封容器內加入錳源、鐵源、分散劑和去離子水，通入保護氣；將稀釋的磷酸加入密封容器內，陳化，使pH值在2.0～5.0，均勻形核；將形成的沉淀清洗，真空干燥，高溫第一次燒結，形成球形顆粒A；取一水氫氧化鋰配制溶液，將球形顆粒A加入其中，噴霧干燥后，高溫第二次燒結，得到球形顆粒B；配制葡萄糖溶液，將球形顆粒B加入其中，噴霧干燥后，高溫第三次燒結，得到納米球形磷酸錳鐵鋰/碳復合材料。本發明大幅提升了材料電化學性能及材料壓實密度。

鋰離子電池過放電零電壓時間預測方法 746

 0

本發明提供了一種鋰離子電池過放電零電壓時間預測方法，創造性地發現放電過程的兩特征點并基于此兩點給出鋰離子電池過放電零電壓時間預測方法，通過借助放電過程早期特征參數，提供預測鋰離子電池過放電零電壓時間的測試方法，可實現早發現、精擬合、準預測，為工業生產和研發的過放電安全提供早期預警，并且適用于不同的諸如圓柱、軟包、方形等電池類型。

鋰電池高壓噴淋洗凈干燥機 928

 0

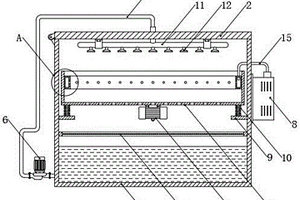

本實用新型涉及鋰電池生產技術領域，具體為一種鋰電池高壓噴淋洗凈干燥機，包括干燥機本體和鉸接設置在干燥機本體頂部的蓋體，干燥機本體的內部活動設置有容納框，容納框的底面貫穿開設有排水孔，容納框的底面固定連接有振動電機，且容納框通過彈性組件與干燥機本體的內壁連接，干燥機本體的外部設有抽水泵，干燥機本體的內部且位于容納框的上方設有噴淋機構，干燥機本體的底部一側設有出水管，抽水泵的進水端與出水管相連，抽水泵的出水端與噴淋機構相連。本實用新型通過振動電機可帶動容納框振動，從而使容納框內部的鋰電池得到全面清洗，相比較現有技術，本實用新型清洗的更加徹底。

鋰離子動力電池極耳與極柱夾接連接裝置 776

 0

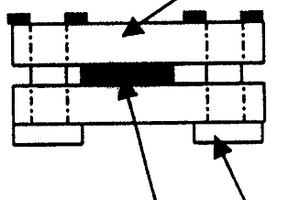

本實用新型涉及一種鋰離子動力電池極耳與極柱夾接連接裝置。本實用新型屬于鋰離子電池技術領域。鋰離子動力電池極耳與極柱夾接連接裝置,包括電池極耳、極柱,其特點是:極耳連接在電池電芯正極板或負極板上,極耳為理順、層疊和整平形狀,極柱兩側有鉚釘或緊固螺釘孔,兩孔中間與極耳夾接連接在一起。本實用新型結構簡單、連接可靠、制作經濟,能保證電極大功率放電性能發揮,在規模生產上易于實現,有廣泛的應用前景。

鋰電池用手提式細水霧滅火器 1031

 0

本實用新型公開了一種鋰電池用手提式細水霧滅火器，涉及滅火裝置領域，該鋰電池用手提式細水霧滅火器，包括罐體和把手，所述把手活動連接在罐體的頂部，所述罐體的側表面固定連接有方管，所述方管的內壁與方桿的表面活動連接，所述方桿的頂部固定連接有連接桿，所述連接桿的頂部與活動桿的底部固定連接，所述活動桿位于把手的下方，方管的內壁開設有方槽，方桿的表面固定套接有方環。本實用新型通過設置方桿、彈簧、L形桿、握把和限位塊，解決了目前常見的鋰電池用手提式細水霧滅火器為手提式水基型滅火器，在使用時，滅火器的底部邊緣位置較薄，用手托住滅火器的底部非常不可靠，從而導致滅火器使用較為不便的問題。

鋰電池隔膜掛載裝置 786

 0

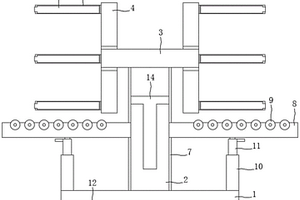

本實用新型公開了一種鋰電池隔膜掛載裝置，包括底座，所述底座上端中部固定安裝有固定架，所述固定架上端固定安裝有支撐臂，所述支撐臂左右兩端均通過軸承活動安裝有轉盤，所述轉盤左端固定安裝有掛接桿，所述掛接桿內腔活動插接有活動桿，所述固定架左右兩端均開設有滑槽，且兩個所述滑槽內均活動卡接有移動塊，所述移動塊內腔通過軸承活動安裝有轉動輥，所述底座左右兩端上部均固定安裝有固定柱，所述固定架前端固定安裝有推桿。使用人員將筒狀的鋰電池隔膜卷放置到移動塊上的轉動輥上，并向前推動插接到掛接桿上，只需手動轉動轉盤即可完成對筒狀鋰電池隔膜卷的依次掛接，大大提高了掛接效率，也為后期拆卸提供了便利。

電剎車低速電動車的鋰電池控制裝置及方法 1022

 0

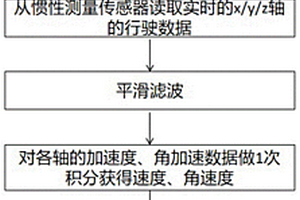

本發明提供了一種電剎車低速電動車的鋰電池控制裝置及方法，包括以下步驟：S1：將慣性測量傳感器連接在單片機上，對單片機進行初始化；S2：通過單片機對慣性測量傳感器進行初始化；S3：慣性測量傳感器實時采集加速度、角加速度；S4：單片機獲取慣性測量傳感器采集到的各軸加速度、角加速度數據，對數據進行平滑濾波，從而獲得各軸加速度、角加速度的平均值；S5：對各軸的加速度、角加速度平均值做1次積分；S6：判斷電動車的行駛數據是否處于預設的安全斷電空間內，決定鋰電池繼續供電。本發明所述的一種電剎車低速電動車的鋰電池控制裝置及方法解決了現有鋰電池管理系統對斷電管理不合理，容易造成事故的問題。

一次鋰原電池篩選配組方法 771

 0

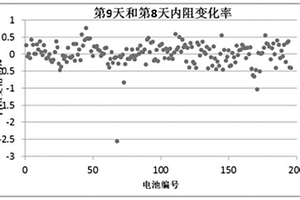

本發明提供一種一次鋰原電池篩選配組方法，包括：每天定時測試一次鋰原電池電壓值和內阻值，并保證每次測試的位置一致。通過計算相鄰兩天單體電池電壓值、內阻值變化率，依據電壓值、內阻值變化率的判定準則，確定計數天數值，依據本發明中所給出的電壓值變化率絕對值和內阻值變化率絕對值的篩選準則，去除不符合要求的電池，最后根據電池組串并聯設計方式，依據串聯線路計容量，并聯線路計電壓和內阻的原則進行電池組的篩選配組。本發明的有益效果是填補了現有技術中關于一次鋰原電池篩選配組方法的發明專利的空白，實現了短期快速篩選質量合格的一次鋰原電池，且確保電池組性能的一致性，滿足電池組實際使用的要求。

用于批量生產鋰碳復合材料的方法、設備以及檢驗方法 1063

 0

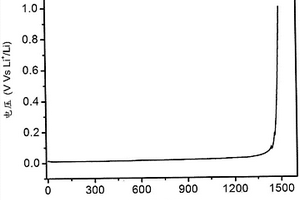

本發明提供一種用于批量生產鋰碳復合材料的方法、設備以及檢驗方法。具體地，所述方法包括在惰性氣氛下依次進行下列步驟：(1)將鋰和多孔碳材料載體以4∶1至1∶1的重量比依次加入到反應釜中；(2)將反應釜加熱到200?230℃的溫度，并且以50?100轉/分鐘的轉速將反應釜中的混合物預攪拌1?5分鐘；(3)將反應釜加熱到230?300℃的溫度，并且以200?800轉/分鐘的轉速將反應釜中的混合物快速攪拌20?90分鐘；和(4)停止攪拌并且將反應釜冷卻至室溫，以得到所述鋰碳復合材料。根據本發明的技術方案，能夠機械化生產鋰碳復合材料，從而縮短了制備時間，提高了產品的產率和一致性。

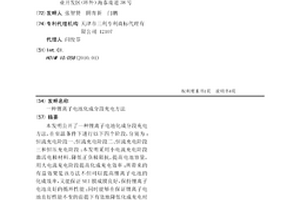

鋰離子電池化成分段充電方法 1117

 0

本發明公開了一種鋰離子電池化成分段充電方法，在室溫條件下進行以下四個階段，分別為：恒流充電階段一、恒流充電階段二、恒流充電階段三和恒壓充電階段；本發明采用小電流充電階段激活電極材料、降低正負極阻抗，提高電池容量，用大電流充電階段提高化成充電效率；所帶來的有益效果是該方法不但可以提高鋰離子電池的化成效率，又能保證SEI膜成膜良好，保持鋰離子電池良好的循環性能；同時能夠在保證鋰離子電池良好性能不變的前提下有效地降低化成充電時間，提高生產效率。

基于硫氮自摻雜正極活性材料的鋰硫電池 805

 0

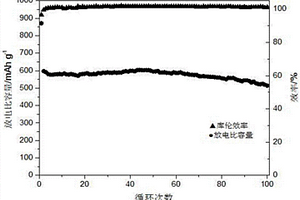

本發明公開基于硫氮自摻雜正極活性材料的鋰硫電池，金屬鋰片為負極，電解液為雙三氟甲烷磺酰亞胺鋰的溶液，溶劑為等體積的1,3?二氧戊環和乙二醇二甲醚的混合溶劑，LiNO3為添加劑，正極為基于硫氮自摻雜的正極活性材料，由4?甲基?5?乙烯基噻唑?硫共聚物與導電炭黑、羥甲基纖維素鈉攪拌均勻得到混合漿料，然后均勻地涂布于鋁箔上，真空干燥后得到。4?甲基?5?乙烯基噻唑?硫共聚物以單質硫和4?甲基?5?乙烯基噻唑進行熔融共聚。本發明中單質硫與4?甲基?5?乙烯基噻唑反應，可制得高含硫量共聚物，用作鋰硫電池正極材料，大大提高正極中活性物質的含量。

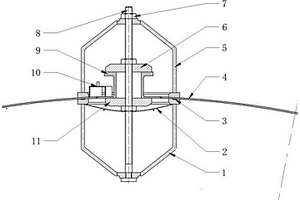

鋁鋰合金橢球箱底法蘭盤環縫的鎢極氬弧焊接方法 1024

 0

本發明提供了一種鋁鋰合金橢球箱底法蘭盤環縫的鎢極氬弧焊接方法，包括以下步驟：S1、對焊縫結構表面進行清理操作；S2、開坡口操作；S3、進行烘干操作；S4、進行裝配；S5、進行打底焊接操作；S6、判斷步驟S5焊縫結構背面的焊漏成形是否合格；S7、判斷步驟S5焊縫結構正面蓋面的焊漏成形是否合格。本發明所述的一種鋁鋰合金橢球箱底法蘭盤環縫的鎢極氬弧焊接方法，結構簡單，設計合理，通過在焊縫結構正面使用氬氣保護罩進行保護，在焊縫結構背面安裝氬氣保護氣腔，使用氣腔對焊縫背部進行保護，不僅大大降低了成本，而且操作簡便，實現鋁鋰合金橢球箱底法蘭盤環縫的鎢極氬弧焊接，焊縫強度和延伸率均能達到航天運載火箭貯箱的要求。

磷酸鐵鋰黑粉處理方法 877

 0

本發明公開了一種磷酸鐵鋰黑粉處理方法，磷酸鐵鋰黑粉和浸出劑溶于離子水中，反應后過濾后獲得濾液1和濾渣1；濾渣1烘干，在氧氣氣氛下煅燒除碳獲得FePO4；濾液1中加入氫氧化鈉溶液除鐵獲得濾液2；濾液2中加入飽和碳酸鈉溶液，熱濃縮過濾后獲得Li2CO3和濾液3；Li2CO3用熱水清洗并烘干。濾液3經冷凍結晶并抽濾后獲得硫酸鈉和濾液4。濾液4和Li2CO3用熱水清洗后獲得的洗液可循環利用。本發明在無酸條件下進行反應，可直接高收率地制得電池級磷酸鐵和碳酸鋰，并實現了液體的循環利用。

溫度可控的半凝膠固態電解質膜及制備方法和鋰電池 803

 0

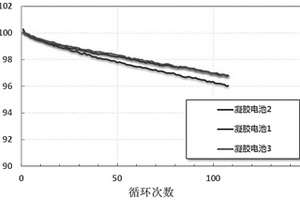

本發明屬于鋰電池制備領域，具體涉及一種溫度可控的半凝膠固態電解質膜及制備方法和鋰電池。固態電解質膜包括三維隧道、設置在所述的三維隧道內的高電導率聚合物分子和功能性混合物、以及鋰鹽；所述的功能性混合物與所述的高電導率聚合物分子體積比為1?20:100；所述的功能性混合物為玻璃化轉變溫度為0℃?60℃的溶劑小分子及高分子的混合材料。本發明的電解質材料在常溫下為固態電解質，能提高電解質及電池的安全性能；在40?60℃的溫度環境中，電池充放電過程中電池放熱，電池內部能達到40?80℃甚至更高，循環時間越長效果溫度越高，固態電解質變為凝膠態，離子電導率升高，循環壽命更長。

鋰硫電池用柔性多孔材料的制備方法 945

 0

本發明公開了一種鋰硫電池用柔性多孔材料的制備方法，其具體步驟為：將等摩爾鋁鹽與對苯二甲酸分別溶解于溶劑中；按照1/1～5/1的摩爾比在鋁鹽溶液中加入助劑。在快速攪拌下，將對苯二甲酸溶液迅速倒入鋁鹽溶液中。繼續攪拌0.5～5小時后轉移至反應釜(填充度≥60％)，浸入干凈的棉布，在120～220攝氏度下水熱5～15小時。將產物依次用適量的水及有機溶劑沖洗、干燥，然后在惰性氣氛中在600～1000攝氏度下反應2～10小時，加熱速率為1～5攝氏度/分鐘，冷卻即得到柔性多孔材料。這種柔性多孔材料可用于鋰硫電池正極集流體或中間層膜，可有效抑制多硫化物“穿梭效應”，從而提高鋰硫電池的循環穩定性。

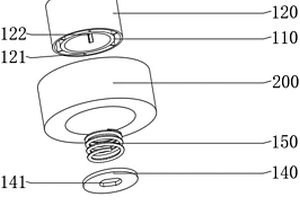

鋰電芯印字終止膠帶 929

 0

本實用新型提供了一種鋰電芯印字終止膠帶，屬于鋰電芯技術領域，該鋰電芯印字終止膠帶包括內芯組件和膠帶組件。所述內芯組件包括基芯、膠帶套芯、鎖芯、鎖蓋、緩沖彈簧、連接軸和鎖緊螺栓，所述膠帶組件包括基板層、印字層和粘合層。將鎖芯插入基芯內，緩沖彈簧一端塞入鎖芯內，將鎖蓋扣住基芯一端，連接軸一端插入鎖蓋內，鎖緊螺栓插入鎖芯和緩沖彈簧內，鎖緊螺栓一端螺接于連接軸一端鎖死，連接軸可手持轉動控制鋰電芯印字終止膠帶進給量，也可以安裝在自動化設備上進行自動控制，即可通過基芯進行傳統膠卷操作，又可以內置轉軸方便膠卷進給的精確操作，鋰電芯印字終止膠帶使用更方便，鋰電芯印字終止膠帶使用效果更好。

鋰電池散熱裝置 941

 0

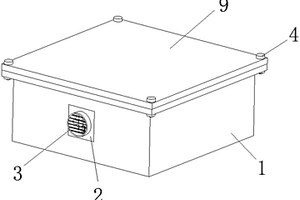

本實用新型涉及散熱裝置技術領域，且公開了一種鋰電池散熱裝置，包括外殼，所述外殼的頂部固定連接有蓋板，所述外殼左側面的中部固定安裝有排風扇，所述外殼的底部開設有固定槽，所述外殼的底部固定安裝有散熱板組，所述固定槽的內部固定套接有鋰電池單體，所述外殼的右側面開設有進風口，所述蓋板的底部固定安裝有連接座，所述連接座的底部固定安裝有壓環。該鋰電池散熱裝置，通過散熱板組于鋰電池進行接觸，使得能夠將鋰電池散發出的熱量傳遞到散熱板組上，散熱板組內部中空且相互連通，使得散熱板組能夠與空氣充分接觸，且便于空氣的流通，從而在排風扇的帶動下，散熱板組能夠進行快速散熱，使得鋰電池的溫度下降。

新型高電壓鋰離子動力電池 955

 0

本發明涉及鋰離子電池技術領域，公開了一種新型高電壓鋰離子動力電池，包括電池殼，在所述的電池殼內設置有由至少兩個單體電芯極組串聯而成的組合電芯極組；所述組合電芯極組的正極集流體通過電池蓋上的正極引線與正極極柱連接，所述組合電芯極組的負極集流體通過電池蓋上的負極引線與負極極柱連接。本發明通過采用多個單體電芯極組直接串聯連接形成組合電芯極組，正負極引線分別與組合電芯極組的正負極集流體直接連接的結構，因而降低了電池內阻，實現了電池的大電流輸出特性，可以使電池容量大幅提高，提高電池功率密度，整體結構簡單，集流性能優良，有利于提高鋰離子電池的整體性能。

抑制鋰離子聚合物電池膨脹的方法 1067

 0

本發明涉及一種抑制鋰離子聚合物電池膨脹的方法,步驟如下:(1)將正負極片分別在熱態時碾壓,碾壓溫度為50-150℃;所述隔膜采用聚烯烴微孔隔膜,其厚度為9-40mm,孔隙率為25-50%。(2)按常規將正負極片與隔膜卷繞成電池芯,并封裝在鋁塑包裝膜內;(3)均勻混合配制含有鋰鹽、成膜添加劑的非水電解液;所述非水電解液含有的鋰鹽為:LiPF6、LiBF4、LiBOB、LiN(CF3SO2)2或LiN(C2F5SO2)2其中的一種或兩種以上任意混合,濃度為0.4-1.2mol/L;所述非水電解液中的成膜添加劑為碳酸亞乙烯酯(VC),或者亞硫酸丙烯酯(PS),或者為兩者任意混合,其占溶劑質量%含量為0.5-4%;(4)將所述非水電解液注入到鋁塑包裝膜中封口即可。本發明可有效防止電池在高溫條件產生鼓脹變形。

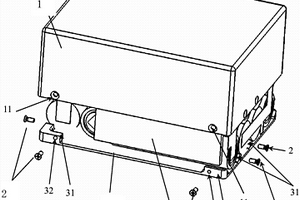

圓柱形鋰離子電池組的外殼 1073

 0

本發明公開了一種圓柱形鋰離子電池組的外殼，包括下蓋(3)，所述下蓋(3)的頂部設置有圓柱形鋰離子電池組(4)，所述圓柱形鋰離子電池組(4)上罩有一個中空的上殼(1)，上殼(1)底部敞開，上殼(1與下蓋(3)相扣合；所述下蓋(3)頂部四周邊緣處間隔設置有多個連接凸塊(31)，每個連接凸塊(31)外側面分別開有一個螺紋孔(32)；所述上殼(1)在與所述螺紋孔(32)相對應的位置上開有多個螺釘通孔(11)；每個螺釘通孔(11)貫穿設置有一個沉頭螺釘(2)，所述沉頭螺釘(2)與所述螺紋孔(32)螺紋連接。本發明可充分利用圓柱形電池組合時的間隙，減少螺釘的裝配結構體積，節約電池組的體積空間。

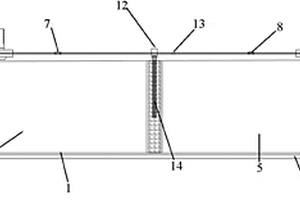

鋰電池負極片拆解的分離設備 921

 0

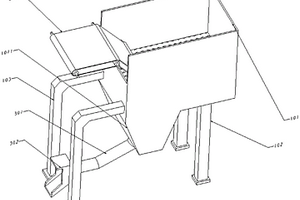

本發明提供了一種鋰電池負極片拆解的分離設備，包括水池結構及充氣結構；水池結構包括水洗池及能夠收集負極粉的沉淀池，沉淀池設置在水洗池底部，沉淀池與水洗池連通，充氣結構設置水洗池內部遠離沉淀池的一側。分類設備還包括能夠通過負極粉的過濾網，過濾網設置在水洗池內部，過濾網設置在充氣結構及沉淀池上方。本發明所述的一種鋰電池負極片拆解的分離設備，解決了傳統的廢舊動力鋰電池負極片材料的分離回收技術存在負極片粉碎后相互摻雜嚴重，無法實現銅和負極材料的高精度分離的技術問題。

快充型鋰電池正極材料及其制備方法 808

 0

本發明公開了一種快充型鋰電池正極材料，由層狀氧化物以及點包覆在層狀氧化物外表層的包覆物組成，層狀氧化物中含有Li、Co，O元素，包覆物中包括鈣鈦礦型化合物和/或快鋰離子導體。其制備方法為：1)將包覆物、添加劑和去離子水在納米級研磨設備中進行研磨；2)將層狀氧化物和去離子水分散均勻后加入反應釜中，將包覆漿料通過控速設備調節加料速度后加入反應釜中攪拌反應后得到混合物；3)將混合物進行抽濾、洗滌、烘干、焙燒、過篩后即得快充型鋰電池正極材料。本發明的制備的正極材料包覆層為點包覆，能夠保證載電電荷在正極材料粒子與粒子間的快速傳輸，從而實現材料的高倍率性能。

半互穿網絡阻燃凝膠電解質、鋰離子電池及制備方法 1076

 0

本發明涉及一種半互穿網絡阻燃凝膠電解質、鋰離子電池及制備方法，將含氟的有機試劑、鋰鹽、交聯劑、聚合單體和引發劑共混后，采用原位聚合制備得到半互穿網絡阻燃凝膠電解質，在電解質中引入氟可以更有效的形成固態電解質中間相和正極電解質中間相，提高電池的熱和電化學穩定性，并且氟化物一般不易燃燒，可以提高電池的安全性。本發明利用原位聚合制備半互穿網絡阻燃凝膠電解質及其鋰離子電池，采用此方法制備的固態電池一方面具有較低的界面電阻，能夠提高電池的倍率性能；另一方面可以增加電池的安全性能。
