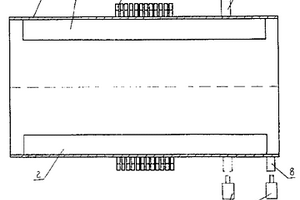

可提高成球率的混合機用滾筒 879

 0

可提高成球率的混合機用滾筒,屬混合機械技術領域。所要解決的技術問題是為提高成球率而提供混合造粒用滾筒。技術方案為:筒體內有襯板,襯板為長條狀、沿筒體的內筒壁間隔排布,襯板內鑲嵌有電磁鐵,滾筒上增設輸電裝置和傳感器,輸電裝置設有集電環和碳刷,集電環固定于滾筒的外圓周上,碳刷固定于集電環旁,碳刷頭部插入集電環上的環形滑道中,與環形滑道相接觸,傳感器的感應頭對應襯板或襯板標識物的運動軌跡,電磁鐵和集電環電連接,碳刷和電源電連接。解決了滾筒轉動過程中的輸電問題,使電磁襯板設計方案得以實現。成球率提高5～10%,可顯著提高燒結生產率和襯板使用壽命,加工制作及安裝方便。尤適于在冶金燒結礦的二次混合機中采用。

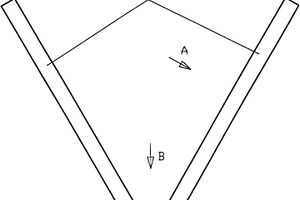

蛇形錨固鉤 777

 0

本實用新型涉及一種冶金領域使用砌筑用的錨固鉤,錨固鉤為V形,錨固鉤的V形兩邊皆為蛇形,可以自身伸縮來適應澆筑料的膨脹。它可以在高溫狀態下通過自身伸縮來適應澆筑料的膨脹,大大提高了砌筑物的使用壽命。

高爐自動捅風口裝置 957

 0

本實用新型涉及一種高爐自動捅風口裝置，屬于冶金行業高爐生產作業技術領域。技術方案是：鋼釬（1）為中空結構，鋼釬（1）的前端為錐形，鋼釬（1）的后端設有軟管連接頭(13)，冷卻軟管（12）與軟管連接頭(13)連接，鋼釬（1）的后端固定在重錘（2）上；重錘（2）滑動連接在重錘導軌（3）上，重錘導軌（3）固定在導軌支架（4）上，導軌支架（4）固定在移動小車（5）上；重錘導軌（3）的兩端分別設有鏈條前轉向齒輪（10）和鏈條后轉向齒輪（11），氣動馬達（8）固定在重錘導軌（3）中間，驅動齒輪、鏈條前轉向齒輪（10）和鏈條后轉向齒輪（11）通過鏈條（9）傳動連接。本實用新型的有益效果是：能夠實現自動捅風口作業。

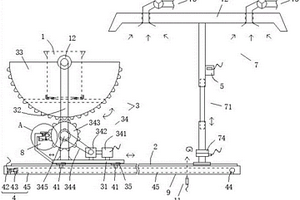

定位定量兌鐵裝置 1183

 0

本實用新型提供了一種定位定量兌鐵裝置，屬于冶金冶煉技術領域，包括鐵水包、滑軌、傾翻車、驅動機構和控制器，傾翻車滑動設于滑軌上，用于托運鐵水包移動，可向滑軌長度方向上側翻，且側翻后鐵水包內鐵水向電爐內傾倒，傾翻車上設有用于限位鐵水包移動的限位組件，傾翻車的傾翻速度和角度均可調節，驅動機構設于滑軌下方，用于勻速驅動傾翻車沿滑軌滑動，驅動機構的運行速度可調節，控制器用于控制驅動機構驅動鐵水包的移動位置和控制傾翻車的傾翻角度。本實用新型的定位定量兌鐵裝置，具有使用鐵水包向電爐內兌鐵時，鐵水包的兌鐵位置定位準確、實現定量兌鐵，傾翻車運輸穩定，兌鐵過程中鐵水傾倒均勻的技術效果。

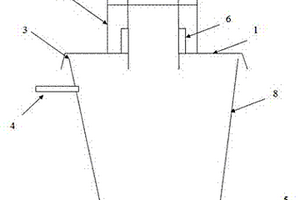

焦油渣揮發性有機物防逸散裝置 1151

 0

本實用新型涉及一種焦油渣揮發性有機物防逸散裝置，屬于冶金行業焦化生產設備技術領域。技術方案是：渣箱（8）的上部連接一個溢流管（4），渣箱（8）的頂部設有升降蓋板（1），升降蓋板（1）上設有一個與渣箱（8）連通的下渣管（7），下渣管（7）的兩側分別設有一個導向桿（2），所述導向桿（2）的上端固定在下渣管（7）上，導向桿（2）的下端與升降蓋板（1）滑動連接，套筒（6）套在下渣管（7）上，套筒（6）的下端固定在升降蓋板（1）上。本實用新型的有益效果是：避免了焦油渣在用渣箱收集過程中揮發性有機物的逸散，避免了人工頻繁查看渣箱液位以及渣箱液位過高導致的倒運過程中的漫流，避免了環境污染。

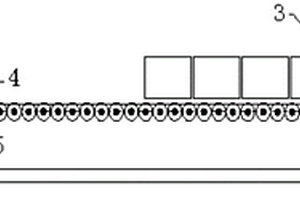

大方坯連鑄機步進冷床下線收集裝置 1126

 0

本實用新型涉及一種大方坯連鑄機步進冷床下線收集裝置，屬于冶金行業連鑄生產設備技術領域。技術方案是：包含多個平行布置的固定齒板（2）和設置在固定齒板（2）之間的活動齒板（1）以及驅動活動齒板（1）的連桿驅動機構，其特征在于：在相鄰兩個固定齒板（2）之間設置多個平行布置的滾輪（4），所述滾輪（4）通過軸承轉動連接在滾輪軸（10）上，滾輪軸（10）的兩端分別固定在固定齒板（2）上，滾輪（4）的上表面高于固定齒板（2）的上表面。本實用新型的有益效果是：能夠減小鑄坯和固定齒板之間的摩擦力，避免冷床齒板受沖擊或高溫烘烤而損壞，減少了連鑄機停機事故，增加了連鑄機生產時間，提高了連鑄機作業率。

鋼板收集臺間垛板時使用的升降擋板 1096

 0

一種鋼板收集臺間垛板時使用的升降擋板,屬于冶金行業軋鋼設備技術領域,目的是提供一種具有結構簡單、便于升降、有緩沖功能的升降擋板,其技術方案是:它由旋轉擋板、驅動氣缸、心軸、支承筋板構成,旋轉擋板位于上方,支承筋板位于兩側,旋轉擋板的兩端通過心軸分別與兩側的支承筋板的上端相連接,支承筋板的下部與基礎相連接,驅動氣缸位于旋轉擋板的下方,驅動氣缸的缸體傾斜豎立,驅動氣缸的推動桿連接在旋轉擋板的下后方。本實用新型具有以下優點:受撞擊的旋轉擋板不易變形;后部安裝的驅動氣缸具有緩沖作用,也便于吊裝維修;各摩擦副采用滑動軸承,不易磨損,延長使用壽命;驅動氣缸對工作環境的要求低,氣缸的使用壽命延長。

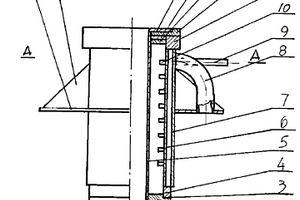

氣水噴淋冷卻結晶器 1148

 0

本實用新型屬于氣水噴淋冷卻結晶器,是由結晶方管、內、外筒、進水管、噴嘴構成,其特點是在結晶方管的四個楞角處均設有一排噴嘴,每排噴嘴有6—8個,鋼坯冷卻均勻,結晶速度快,鋼坯拉速快為1.9—2.5米/分;在冷卻結晶器冷卻水入口處進水管內設有進氣管,用氣體帶動水噴淋,水霧化好冷卻效果好,需要的冷卻水壓力低,是冶金工業聯鑄機上較理想的冷卻結晶器。

噴淋冷卻結晶器 874

 0

本實用新型屬于噴淋冷卻結晶器, 是由結晶方 管、內、外筒、進水管、噴嘴構成, 其特點是在結晶方管前后、 左右四個側面上均設有兩排噴嘴, 在四個楞角處均設有一排噴 嘴, 每排噴嘴有6—8個, 每個噴嘴孔徑φ=3—5mm, 該結晶器設 計合理, 噴嘴分布均勻, 冷卻效果好, 結晶速度快, 冷卻水壓力低5kg/cm2, 用水量少50—60/小時, 鋼坯拉速高, 每臺聯鑄機1小時可增產鋼坯20噸, 是冶金工業聯鑄機用較理想的冷卻結晶器。

新型氮封裝置 1110

 0

本實用新型提供了一種新型氮封裝置，屬于冶金技術領域，包括喂線套管和氮封管；喂線套管內設有沿軸向設置的穿線孔，喂線套管借助穿線孔套設在喂線機的喂線導管上；喂線套管的側壁上開設有通氣孔道，通氣孔道與穿線孔連通且與穿線孔的軸向呈夾角設置；氮封管與氮氣供應裝置連接，氮封管的端部連接在通氣孔道上。本實用新型提供的新型氮封裝置，在喂線套管上開設通氣孔道，并借助通氣孔道將氮氣輸送至喂線套管的穿線孔內且氮氣流動方向與喂線方向一致，有效抑制煙氣隨穿線孔倒流至作業現場，阻止了煙氣異常排放。

鋼包精煉爐加料裝置 771

 0

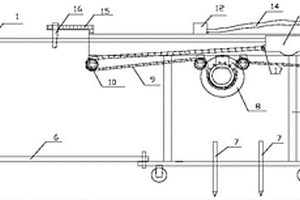

本實用新型涉及冶金設備技術領域，且公開了一種鋼包精煉爐加料裝置。該鋼包精煉爐加料裝置，包括加料機架、外殼、出料口和支撐腿，所述加料機架的外壁與外殼的底部固定連接，所述出料口的右端與加料機架的左端固定連接，所述支撐腿的頂部與加料機架的外壁固定連接。該鋼包精煉爐加料裝置，在使用時，通過將加料機架連接支撐腿放置在精煉爐處，將出料口移動到精煉爐的爐口上，通過將鋼包精煉原料放到加料帶上，通過設置的電機帶動機頭工作，將設置在驅動裝置中的第一帶輪和第二帶輪帶起轉動，通過第二帶輪將加料帶輪帶起轉動，加料帶在加料帶輪上轉動，將鋼包精煉原料向高空輸送，并從設置的出料口處進入精煉爐中進行精煉。

板坯去毛刺機護罩移動裝置 1152

 0

本實用新型涉及鋼鐵冶金技術領域，且公開了一種板坯去毛刺機護罩移動裝置，包括軌道，所述軌道的上表面開設有主軌槽，所述主軌槽的內部底面從左至右依次開設有第一軌槽、第二軌槽和第三軌槽，所述主軌槽的內部底面并位于第一軌槽、第二軌槽和第三軌槽的上方依次滑動連接有第一罩板、第二罩板和第三罩板，所述第一罩板、第二罩板和第三罩板的底面均開設有滾輪槽，所述滾輪槽的內部通過轉銷轉動連接有滾輪，所述第一罩板和第二罩板之間設置有第一連接裝置，所述第二罩板和第三罩板之間設置有第二連接裝置。該板坯去毛刺機護罩移動裝置，通過第一連接裝置和第二連接裝置可使第一罩板、第二罩板和第三罩板相互重合，進而便于打開罩板。

熱軋平整機上卷控制裝置 914

 0

本實用新型涉及一種熱軋平整機上卷控制裝置，屬于冶金行業熱軋平整機技術領域。技術方案是：包含兩個支架、兩個收緊輥（4）和一套鋼卷防脫機構，兩個收緊輥（4）在同一水平面上平行布置，兩個收緊輥（4）的兩端分別通過滑套（21）滑動連接在支架上，兩個收緊輥（4）之間設有鋼卷防脫機構，所述鋼卷防脫機構包含安裝桿（22）和擋桿（25），兩個安裝桿（22）分別垂直固定在兩個支架上，兩個安裝桿（22）之間設有橫向布置的擋桿（25）。本實用新型的有益效果是：能夠方便調節兩個收緊輥之間的間距,從而穩定的放置不同直徑的鋼卷，而且能夠對鋼卷進行限位，防止鋼卷從兩個收緊輥上滑脫。

打捆機鋼帶入口引導裝置 875

 0

本實用新型涉及一種打捆機鋼帶入口引導裝置，屬于冶金行業全自動打捆機設備技術領域。技術方案是：導向套筒（3）包含底座（A）和圓筒（B），圓筒（B）呈水平狀態固定在底座（A）上，圓筒（B）的一端為打捆鋼帶（4）的入口端，圓筒（B）的另一端為打捆鋼帶（4）的出口端；引導環（1）的外表面為與導向套筒（3）中的圓筒（B）相匹配的階梯圓柱形，引導環（1）通過緊定螺釘（2）固定在導向套筒（3）中的圓筒（B）內，引導環（1）的內孔為與打捆鋼帶（4）相匹配的正方形孔，引導環（1）的軸向設有與打捆鋼帶（4）相匹配的切口。本實用新型結構簡單，更換方便，可以在不抽出打捆鋼帶的情況下，快速更換引導環，節省維修時間。

用于連鑄機熱區輥道的專用輥子 770

 0

本實用新型涉及一種用于連鑄機熱區輥道的專用輥子，屬于冶金行業連鑄生產設備技術領域。技術方案是：軸承座（2）固定在軸（1）的兩端，軸套（3）為圓筒形，軸套（3）通過軸套（3）兩端的軸套端蓋（4）固定在軸（1）的中間，軸承座（2）與軸套端蓋（4）之間的軸（1）上設有防輻射散熱板（5），所述防輻射散熱板（5）上設有一個散熱孔，軸套端蓋（4）上設有多個散熱孔。本實用新型的有益效果是：重量輕、承載能力大，散熱效果好，能夠有效的對連鑄熱坯的熱量和熱輻射進行有效的散發和阻擋，徹底改變輥子軸承的運行環境，使軸承的加油時間延長到每季度一加或是每半年一加。安裝方便，運行慣性小，有利于起停，能夠滿足連鑄機的使用要求。

降低水膜式超聲探頭磨損量的調整裝置 792

 0

本實用新型涉及一種降低水膜式超聲探頭磨損量的調整裝置，屬于冶金行業無損探傷檢測技術領域。技術方案是：包含金屬板（1）、凸起平臺一（A2）和凸起平臺二（B2），金屬板（1）的正面（A1）和背面（B1）的中心位置分別設有凸起平臺一（A2）和凸起平臺二（B2），所述凸起平臺一（A2）和凸起平臺二（B2）均為方形，凸起平臺一（A2）和凸起平臺二（B2）與金屬板（1）呈一體結構。本實用新型的有益效果是：能夠使耐磨板曲面與超聲探頭檢測面之間產生一定的距離，提高了探頭檢測的穩定性，降低了超聲探頭的磨損，延長了探頭的使用壽命。

高爐休復風環保置換裝置 937

 0

本實用新型涉及一種高爐休復風環保置換裝置，屬于冶金行業高爐干式除塵技術領域。技術方案是：電動鼓風機（21）通過送風管道（22）與高爐熱風爐（19）連接，冷風調節放散管（20）連接在送風管道（22）上，冷風調節放散管（20）上設有冷風調節閥（8），高爐（9）產生的煤氣通過重力除塵（16）、布袋除塵（13）和調壓后進入脫氯塔（14），脫氯塔（14）通過調節放散閥（4）連接系統總出口（5），置換放散管道（11）的一端連接在系統總出口（5）上，放散管道（11）的另一端與置換放散煙囪（3）連接。本實用新型的有益效果是：避免在高爐休復風時，開爐頂放散對環境造成極大的污染，提高置換效率，節約能源。

液體取樣用具 729

 0

一種液體取樣用具,屬于對液體進行理化指標測定的取樣工具技術領域。提供了一種液體取樣用具,以便快速、簡便、準確地完成表層與深層成分不均勻液體的取樣問題,使所取樣液能真實反映需檢測部位液體的成分。技術方案是,構成包括取液罐和操作桿,管狀操作桿的一端與取液罐體密封固定連接,且其管腔與取液罐連通。在取樣時,握緊管腔口或與操作桿管腔密封連通的排氣孔將取液罐探入深部液池內,松開管腔口或與操作桿管腔密封連通的排氣孔,液體便流入取液罐。所取樣液與內部液體的整體情況十分接近,分析測定結果真實可靠。能快速、簡便、準確地完成取樣,結構簡單、使用方便,可廣泛應用于冶金、化工生產,特別適于熱鍍鋅過程中熔融鋅液取樣所用。

蒸汽加熱再生的氫氣干燥裝置 1093

 0

本實用新型創造是一種凈化氣體用的干燥裝置， 除適用于氫氣外還適用于空氣、氮氣、氧氣、氬氣等多 種氣體。 本實用新型創造提出了一種用蒸汽加熱與水噴 射器抽真空相結合的氫氣干燥流程，提出了一種適用 于該流程的干燥器結構。干燥器裝有外部夾套，內填 硅膠等，按照該流程和干燥器結構設計而成的氫氣干 燥裝置，設備簡單，操作簡便；不存在引起氫氣爆炸的 電火花，安全性好；它再生時不消耗氫氣?？蛇m用于 對氫氣含濕量有一定要求的電力、化工、冶金、建材等 部門。

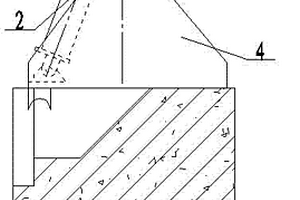

浸入式開澆長水口 841

 0

一種浸入式開澆長水口,屬于冶金澆注設備技術領域,目的是解決連鑄更換鋼包開澆時長水口溢鋼現象,其技術方案是:它由鋼質圓筒長水口和托圈組成,其改進之處是,長水口的內腔為有一定錐度的圓筒空腔,內腔上端直徑為100mm,下端直徑為145mm;它的托圈由外圈圓環和內圈墊環所組成,內圈墊環為兩個半圓墊環,內圈墊環套裝在外圈圓環的內圓周上。本實用新型的有益之處是:將原來的直筒形長水口通鋼管形從上下相同改為直筒和斜面相結合過渡的上小下大形式,使長水口的內腔具有一定的錐度,減小空氣的逆向作用,同時增大了長水口內部空腔容積;將托圈從圓環改為圓環和兩片半圓墊環組合結構,確保新結構長水口使用中的受力均勻和位置穩定。

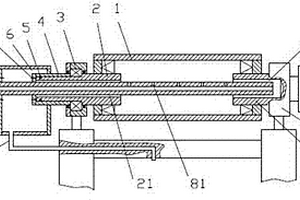

連鑄機水冷輥道 1222

 0

本實用新型為一種連鑄機水冷輥道，涉及冶金連鑄機技術領域。主要包括輥筒、第一輥筒軸、第二輥筒軸、軸承座，有一根通水管通過第一輥筒軸伸到輥筒的內部，位于輥筒內部的通水管部分設有噴水孔。本實用新型水冷結構簡單、冷卻效果好，耐用，承載力大，提高了設備的使用壽命，減少了工人的維修次數，減輕工人的勞動強度，既提高了生產效率，又有利于環保。

便于棒材冷剪輸送輥快速拆裝的聯軸器 1048

 0

本實用新型涉及一種便于棒材冷剪輸送輥快速拆裝的聯軸器，屬于冶金行業棒材生產設備技術領域。技術方案是：電機端半軸（1）的中心設有減速軸孔（1?1），電機端半軸（1）的端面上設有凹型腔（1?3），凹型腔（1?3）內璧上均布棒銷孔（1?2），棒銷（5）插在電機端半軸（1）的棒銷孔（1?2）中；花鍵軸（2?2）邊緣開有與棒銷（5）對應的半圓槽，輥子端半軸（2）的花鍵軸（2?2）嵌入電機端半軸（1）的凹型腔（1?3）中，擋圈一（3）和擋圈二（4）分別通過螺栓固定在電機端半軸（1）和輥子端半軸（2）的端面上。本實用新型的有益效果是：結構簡單，拆裝方便，為輸送輥道更換提供了便利條件。

鋼水同時測溫取樣裝置 1163

 0

本實用新型公開了一種鋼水同時測溫取樣裝置，涉及鋼鐵冶金技術領域。本實用新型包括測溫槍，測溫槍的一端固定有新型伸縮桿，新型伸縮桿的另一端連接有T形連接塊，T形連接塊與新型伸縮桿的連接端開設有一螺紋，T形連接塊與新型伸縮桿通過螺紋連接，T形連接塊的另一端固定有測溫管固定桿與取樣器固定桿。本實用新型通過可拆卸安裝桿的結構設計，使得裝置把功能單一的測溫槍改為多功能的測溫取樣槍，且可以根據使用者的需求進行長度調節，通過輔助支撐結構設計，使得裝置能夠在操作員使用時能夠起到輔助支撐作用，避免了因為長期的使用測量、取樣工具，手腕部的受力過多，導致手腕部因長期受力造成損傷。

連鑄中間包臂梁 929

 0

本實用新型公開了應用冶金領域的一種連鑄中間包臂梁。該臂梁安裝在導軌支架上，包括大臂梁和小臂梁，以及連接大臂梁和小臂梁的升降液壓缸。大臂梁一體的水平斜梁和垂直主梁，在斜梁下方、連接主梁的一端安裝支撐輪，另一端的上方安裝定位輪。支撐輪和定位輪分別與導軌支架的支撐導軌和定位導軌配合。主梁為中空結構，前面有前開口。小臂梁包括一體連接的橫梁和豎梁，豎梁插入裝配在主梁內，橫梁由前開口伸出，在橫梁的下部，安裝有與主梁前板外壁接觸的前輪。升降液壓缸與豎梁的頂板連接，可帶動豎梁上下移動。本實用新型可在中間包的前方設置操作平臺，實現近距離觀察和操作，操作精準度高，安全方便。

減速機軸頭非接觸密封結構 1239

 0

本實用新型涉及一種減速機軸頭非接觸密封結構，屬于冶金行業軋鋼生產設備技術領域。技術方案是：包含減速機軸（1）、動環二（2）、靜環（3）、動環一（4）、減速機箱體（5）、動環二密封圈（6）、靜環密封圈（8）、動環一密封圈（9）和軸端壓蓋（10），動環一（4）和動環二（2）分別安裝在減速機軸（1）上，動環一（4）和動環二（2）與減速機軸（1）之間分別設有動環一密封圈（9）和動環二密封圈（6），軸端壓蓋（10）固定在減速機箱體（5）上，靜環（3）安裝在軸端壓蓋（10）內，靜環（3）與軸端壓蓋（10）之間設有靜環密封圈（8）。本實用新型的有益效果是：密封效果好，便于裝配，使用壽命長。

鍋爐多種煤氣燃燒器混合布置結構 1100

 0

本實用新型涉及一種鍋爐多種煤氣燃燒器混合布置結構，屬于冶金行業燃氣鍋爐技術領域。技術方案是：燃燒器具有配風入口（2）和煤氣入口（3），其特征在于：爐墻（4）的橫截面為四方形，爐膛（5）的四個角按順時針方向分別為A角、B角、C角和D角，A角和C角為對角，B角和D為對角；爐膛（5）內的燃燒器包括三層，分別為下層、中層和上層，每層四個燃燒器，每層的四個燃燒器分別設置在爐膛（5）的四個角；下層燃燒器和中層燃燒器為高爐煤氣燃燒器，上層燃燒器中的兩個對角為焦爐煤氣燃燒器，另外兩個對角為轉爐煤氣燃燒器。本實用新型的有益效果是：能夠實現高爐煤氣、焦爐煤氣和轉爐煤氣的綜合靈活利用，提高了煤氣燃燒效率。

分體式脫硫噴槍 982

 0

本實用新型涉及一種脫硫噴槍，屬于冶金行業鐵水預處理設備技術領域。技術方案是：包含槍體上部（1）、槍體下部（2）、連接法蘭（3）、固定螺栓（6）、槍芯（7）和中心套管（8），槍體上部（1）和槍體下部（2）通過連接法蘭（3）固定連接，構成槍體，槍體下部（2）為槍體的工作部，所述槍體內設有中心套管（8），槍芯（7）通過固定螺栓（6）固定在中心套管（8）內，槍芯（7）位于槍體上部（1）的一端設有連接絲扣（5）。本實用新型的有益效果是：在噴槍出現熔損、堵塞不能正常使用，或者使用壽命到期時，可以實現快速更換，節省換槍時間，降低勞動強度，降低更換成本，提高工作效率。

改進的高爐噴吹罐 754

 0

一種改進的高爐噴吹罐，屬冶金技術領域。其技術方案是：該噴吹罐包括一個上部呈柱形、下部呈錐形的罐體，罐體的錐形段內設置有流化裝置并連接有流化管路和噴吹管路，罐體頂蓋上設置有裝料口、充壓口、小放散口和大放散口，在罐體頂蓋內側安裝有煤粉過濾板，所述煤粉過濾板位于充壓口、小放散口和大放散口的下方，其邊緣與罐體頂蓋內壁連接，改進后，在罐體內還設置有附加放散管，所述附加放散管的上端接大放散口，下端穿至煤粉過濾板的下方，附加放散管的外壁與煤粉過濾板固定連接。本實用新型不僅大大提高了放散速度和噴吹罐的工作效率，而且可避免煤粉過濾板被放散氣流破壞，減少了小放散口及閥門的磨損，保證了高爐生產的正常進行。

天車智能遙控裝置 1135

 0

天車智能遙控裝置涉及一種采用單片機智能優化控制、DTMF信號耦合及載波數字調頻放大技術控制天車運行的智能遙控裝置,由發射機和接收機組成,手控鍵盤發出的控制命令,經軟件分析,然后再控制產生相應的DTMF信號,再經調制、選頻放大、整形、帶通濾波后由天線發射出去,接收機接到微弱的調制信號后,對信號進行放大解調后控制天車控制柜。使用該裝置安全迅速、吊裝定位置精度高、智能化、誤操作率低,可廣泛應用于冶金、化工、汽車、建筑等行業。

單嚙合式聯軸器 1183

 0

一種單嚙合式聯軸器,屬嚙合齒式聯軸器技術領域,用于解決此種聯軸器在惡劣工礦環境下工作可靠性差之缺陷。構成中有帶法蘭的軸套、帶外齒輪的軸套、帶法蘭的內齒圈,兩軸套用于與兩對接軸相連接,內齒圈上的內齒與軸套上的外齒相嚙合,內齒圈上的法蘭與軸套上的法蘭通過螺栓聯接,改進后,內、外齒為矩形齒,矩形內齒設置在內齒圈的法蘭上,矩形外齒設置在軸套一端,矩形內、外齒的齒數為3～6個。本實用新型具有滑動摩擦小,對潤滑條件要求低,潤滑油脂添加觀察方便,齒形大、承載能力高,使用可靠、壽命長等顯著優點,適宜在冶金、礦山、電力等惡劣工況環境中、尤其是軋鋼生產線加熱爐出口輸送輥道中應用。
