四川內江有色金屬理論與應用

促進高鈦型高爐渣中鈦富集于鈣鈦礦相的添加劑以及方法 774

 0

本發明涉及冶金技術領域，具體而言，涉及一種促進高鈦型高爐渣中鈦富集于鈣鈦礦相的添加劑以及方法。促進高鈦型高爐渣中鈦富集于鈣鈦礦相的添加劑由促進鈣鈦礦析出的含鈣析出劑和含氟析出劑以及促進鈣鈦礦粗化的氧化物促進劑按照質量比為1?3：1.5?3：1的比例制成。該添加劑成本低廉，該添加劑能有效增加鈣鈦礦的粒徑，有效促進高鈦型高爐渣中鈦組分富集到鈣鈦礦相，并有利于鈣鈦礦析出。

利用鈦渣生產金紅石的晶種、改性劑及人造金紅石的富集方法 1219

 0

本發明公開了一種利用鈦渣生產金紅石的晶種、改性劑及人造金紅石的富集方法，涉及冶金技術領域。該人造金紅石的富集方法，包括以下步驟：將鈦渣與鈦白粉混合后加熱，在1500?1700℃的溫度條件下通入含氧氣體進行氧化處理6?12min；在氧化處理后加入改性劑，然后開始降溫；其中，改性劑包括二氧化硅，且二氧化硅的用量為鈦渣用量的8％?15％，優選為10％?12％。能夠充分回收利用鈦渣中的鈦，不產生對環境污染度高的雜質，得到高富集度的金紅石產品，具有很好的市場應用前景。

降低大型回轉窯尾渣中全釩的生產工藝及其應用 832

 0

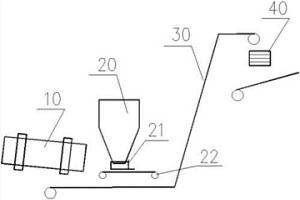

本發明提供了一種降低大型回轉窯尾渣中全釩的生產工藝及其應用，屬于冶金生產領域。本發明提供的降低大型回轉窯尾渣中全釩的生產工藝，能較好的降低尾渣中釩的含量，提高生產過程中釩的回收利用效率，減少能源和資源的浪費；通過與鈉鹽混合，提高釩的轉化率，制成小球團，增大接觸面積，提高焙燒的效果；將上述方法應用到工業生產中，減少環境污染，具備較好的實際應用價值。

利于高鈦型高爐渣中鈦富集的添加劑以及方法 1088

 0

本發明涉及冶金技術領域，具體而言，涉及一種利于高鈦型高爐渣中鈦富集的添加劑以及方法。利于高鈦型高爐渣中鈦富集的添加劑由促進鈣鈦礦析出的含鈣析出劑和促進鈣鈦礦富集的鋁化合物促進劑按照質量比為0.5?3:1的比例制成。該添加劑成本低廉，能有效增加鈣鈦礦的粒徑，有效促進高鈦型高爐渣中鈦組分富集到鈣鈦礦相，并有利于鈣鈦礦的析出。

全純堿鈉化焙燒制備釩的高價鈉鹽化合物的方法 1117

 0

本發明涉及全純堿鈉化焙燒制備釩的高價鈉鹽化合物的方法,屬于釩冶金技術領域。本發明所解決的技術問題是提供了一種全純堿鈉化焙燒制備釩的高價鈉鹽化合物的方法,該方法可以提高釩的轉化率。本發明全純堿鈉化焙燒制備釩的高價鈉鹽化合物的方法包括如下步驟:按重量配比將釩含量為1.0～6.5wt%的釩渣90～85份與純堿10～15份混勻,于700～900℃的有氧條件下焙燒3.5～5.0h,即得釩的高價鈉鹽化合物。

提升釩溶液沉釩效果的工藝以及提釩工藝 807

 0

本發明涉及冶金技術領域，具體而言，涉及一種提升釩溶液沉釩效果的工藝以及提釩工藝。提升釩溶液沉釩效果的工藝，包括以下步驟：對釩溶液進行預熱至40?50℃，而后將釩溶液的pH值調至4?5，而后再添加銨鹽，并加熱釩溶液至90℃?95℃，最后將釩溶液的pH值調節至1.8?2.5。其同時提升沉淀效果，提升紅餅中多聚釩酸銨的含量，降低紅餅中雜質，并能夠縮短整個工藝時間。

由釩渣提取五氧化二釩的方法 1087

 0

本發明涉及由釩渣提取五氧化二釩的方法,屬于釩冶金領域。本發明所解決的技術問題是提供了一種環境污染更小的由釩渣提取五氧化二釩的方法。本發明由釩渣提取五氧化二釩的方法包括如下步驟:a、釩渣破碎,除去金屬鐵,得到精釩渣;b、精釩渣于800～1000℃焙燒,得到熟料;c、熟料加入堿液中浸取,趁熱過濾,得到含釩溶液和尾渣;d、含釩溶液進行除雜處理,除雜后的含釩溶液降溫至35℃以下,結晶,過濾,得到Na3VO4·5～12H2O晶體和其過濾母液;e、Na3VO4·5～12H2O晶體加水溶解,采用酸性銨鹽沉淀法處理,得到多釩酸銨或偏釩酸銨,多釩酸銨或偏釩酸銨進行脫水、脫氨、熔化處理,得到五氧化二釩產品。

降低鐵精礦球團干返率的成形方法及鐵精礦的加工方法 786

 0

本發明公開了一種降低鐵精礦球團干返率的成形方法及鐵精礦的加工方法，涉及冶金技術領域。該降低鐵精礦球團干返率的成形方法包括：將鐵精礦、膨潤土和除塵灰混合后加水進行造球，然后篩分出粒徑為8?16mm的生球，生球的含水量為7?8％；將生球進行布料后依次經過鼓風干燥段、抽風干燥段、預熱一段和預熱二段的進行升溫，并在1100?1300℃的溫度條件下進行焙燒；將焙燒后的球團進行冷卻處理；其中，生球布料的料層厚度為160?180mm。該鐵精礦的加工方法包括上述降低鐵精礦球團干返率的成形方法，二者均具備鐵精礦造粒后干返率低的優點，均能夠增加原料的利用率。

高爐干渣破碎方法及高爐渣的處理方法 1025

 0

本發明公開了一種高爐干渣破碎方法及高爐渣的處理方法，涉及冶金技術領域。該高爐干渣破碎方法包括：在干渣池中鋪設高爐干渣碎石，將第一高爐中的液態高爐渣經出渣口放入干渣池中，待液態渣層自然冷卻12?17min后，對渣面進行第一次水冷降溫，噴水完畢后再自然冷卻35?45min；將第二高爐中的液態高爐渣經出渣口放入干渣池覆蓋在第一高爐產出的高爐渣上，自然冷卻后對渣面進行第二次水冷降溫，然后再進行7?9次循環冷卻過程；在干渣池中向出渣口方向進行破碎，再自然冷卻、噴水冷卻；將干渣依次進行一級破碎、一次篩分、二級破碎和二次篩分。該高爐渣的處理方法包括上述高爐干渣破碎方法。

干式磁滾筒粗拋尾裝置 960

 0

本發明公開了一種干式磁滾筒粗拋尾裝置，屬于冶金選礦設備制造技術領域。提供一種能有效的降低拋尾廢石TFe品位以及降低選鈦總尾礦中TiO2含量的干式磁滾筒粗拋尾裝置。所述干式磁滾筒粗拋尾裝置包括輸送礦石物料的輸送皮帶和驅動所述輸送皮帶移動的磁滾筒，磁滾筒的磁場強度大于3000奧斯特。

中低硅燒結技術 1186

 0

本發明涉及燒結技術領域，且公開了一種中低硅燒結技術，包括以下步驟：1)首先，逐步將SiO2為≥7.5％的巴粗使用完后，接著采購的巴西粗粉SiO2控制在≤7.5％，降低配礦硅到5?6水平，來進行實驗；2)為保證生產技術攻關的嚴謹性、科學性和穩定性，此試燒驗證過程從小高爐燒結礦開始進行。該中低硅燒結技術，通過先利用中硅巴粗驗證后，接著利用CSN巴粗進行，再用中硅巴粗，慢慢降低礦硅到5?6水平，來進行多次驗證，使驗證結果更加嚴謹，此驗證先利用小高爐燒結礦開始進行，然后對整個生產和高爐使用過程的生產參數、燒結礦轉鼓、全粒級、低溫還原粉化指數RDI和熔滴性能等冶金性能數據進行統計分析，進行效果驗證檢測，達到了降低熔劑消耗的目的。

返礦燒結工藝及系統 982

 0

本發明公開一種返礦燒結工藝，包括：燒結料制備、嵌入料獲得和混勻過程；燒結料制備包括混合工序和制粒工序；混合工序：在鐵礦粉中加入粉狀的燃料和助熔劑，將鐵礦粉、燃料和助熔劑混勻，形成混合料；制粒工序：向混合料中加入水，采用蒸汽對混合料進行預熱，將混合料制備成顆粒狀的燒結料；嵌入料獲得包括球團料篩分工序和嵌入料貯藏工序；球團料篩分工序：將鋼鐵冶金球團或高爐冶煉槽下的球團礦進行篩分，篩分出返礦料；嵌入料貯藏工序：將返礦料運輸至球團返礦倉進行貯藏；混勻過程：將燒結料和返礦料輸送至混勻設備進行混勻，返礦料作為嵌入料均勻分布在燒結料中，形成球團返礦嵌入式燒結料。本發明提高燒結料的透氣性能。 1

鎳合金液的熔煉除氣方法 949

 0

本發明涉及冶金領域，特別涉及一種鎳合金液的熔煉除氣方法。該鎳合金液的熔煉除氣方法，包括以下制備步驟：步驟1.在熔煉爐底部先加入碎玻璃再加入純鎳板，給熔煉爐通電，所述純鎳板熔化后包裹所述碎玻璃，并使其熔融為液態玻璃；步驟2.在熔煉爐內加入鎳合金鋼材，所述鎳合金鋼材不斷熔融至完全后，在熔煉爐頂部撒上沙子，熔融態的玻璃重新粘結成塊，將成塊的玻璃拔除；步驟3.在熔煉爐頂部加干燥的多孔竹炭，并加熱；步驟4.等待熔煉爐中無氣泡冒出時，進行澆注。本發明提供了一種可以不用真空設備也能將鎳合金液中的氣體去除的熔煉除氣方法，不僅工藝成本低廉，而且除氣效果好，制成的材料中的孔隙率低。

提高調質鋼沖擊韌性的方法 1091

 0

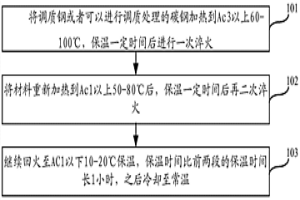

本發明涉及冶金領域，特別涉及一種提高調質鋼沖擊韌性的方法，包括以下制備步驟：1.將調質鋼或者可以進行調質處理的碳鋼加熱到Ac3以上60-100℃，保溫一定時間后進行一次淬火；2.將材料重新加熱到Ac1以上50-80℃后，保溫一定時間后再二次淬火；3.繼續回火至AC1以下10-20℃保溫，保溫時間比前兩段的保溫時間長1小時，之后冷卻至常溫；其中的保溫時間根據原材料的最大壁厚進行計算，計算公式為：H＝2+M/25，其中H為保溫時間，單位為h，M為產品壁厚，單位為mm。本發明的目的在于提供一種提高調質鋼沖擊韌性的方法，不僅工藝成本低廉，而且能夠顯著提高調質鋼的沖擊韌性。

優化鐵精礦球團粒徑的成形方法及鐵精礦的加工方法 1136

 0

本發明公開了一種優化鐵精礦球團粒徑的成形方法及鐵精礦的加工方法，涉及冶金技術領域。該優化鐵精礦球團粒徑的成形方法包括：將鐵精礦、膨潤土和除塵灰混合后加水進行造球，然后篩分出粒徑為8?16mm的生球，生球的含水量為7?8％；將生球進行布料后依次經過鼓風干燥段、抽風干燥段、預熱一段和預熱二段的進行升溫，并在1150?1250℃的溫度條件下進行焙燒；將焙燒后的球團進行冷卻處理。該鐵精礦的加工方法包括上述優化鐵精礦球團粒徑的成形方法，二者均在鐵精礦球團的成形過程中能夠顯著增加8?16mm粒級球團的成球率。

提高鐵精礦球團產量的成形方法及鐵精礦的加工方法 708

 0

本發明公開了一種提高鐵精礦球團產量的成形方法及鐵精礦的加工方法，涉及冶金技術領域。該提高鐵精礦球團產量的成形方法包括：將鐵精礦、膨潤土和除塵灰混合后加水進行造球，然后篩分出粒徑為8?16mm的生球，生球的含水量為7.5?8.5％；將生球以160?180mm的料層厚度進行布料后依次經過鼓風干燥段、抽風干燥段、預熱一段和預熱二段的進行升溫，并在950?1000℃的溫度條件下進行焙燒；將焙燒后的球團進行冷卻處理。該鐵精礦的加工方法包括上述提高鐵精礦球團產量的成形方法，二者均能夠在球團生產過程中提高球團產量，促進經濟效益。

以含鐵印尼海砂精礦為原料制備氧化性球團的方法 805

 0

本發明涉及氧化性球團礦領域，尤其是以含鐵印尼海砂精礦為原料制備氧化球團礦的方法。所要解決的技術問題是提供一種能較為經濟和高效的生產高品質氧化性球團礦的氧化球團礦制備方法。一種以含鐵印尼海砂精礦為原料制備氧化性球團的方法，包括以下步驟：a、選取海砂精礦并進行磁選選礦，將海砂精礦與膨潤土配料進行混合并加水；b、將海砂精礦與膨潤土配料的混合物進行造球、焙燒；c、得到氧化性球團。本發明的成品球團抗壓強度≥2500N/個，還原膨脹指數在20%以下。由于含鐵印尼海砂精礦來源廣泛，儲量豐富，易于獲得，成本低，同時，得到的球團的強度高，冶金性能好。本發明尤其適用于利用含鐵印尼海砂精礦制備高品質的氧化性球團。

基于萃取-反萃體系制備高純度釩電池電解液的方法 833

 0

本發明屬于釩冶金及釩電池領域，具體涉及一種基于萃取–反萃體系制備高純度釩電池電解液的方法。本發明要解決的技術問題是制備高純度釩電池電解液成本高、效率低。本發明解決上述技術問題的技術方案是提供一種基于萃取–反萃體系制備高純度釩電池電解液的方法：以含釩浸出液為原料，使用有機磷酸類萃取劑萃??；萃取所得有機相再用硫酸反萃；反萃所得硫酸相經氣體還原劑還原直接得到釩電池電解液。本發明為制備高純度釩電池電解液提供了一種低成本、高效率的新方法。

高鈣渣的焙燒方法及焙燒余料與應用 1142

 0

本發明提供了一種高鈣渣的焙燒方法及焙燒余料與應用，屬于冶金工業領域。本發明提供的高鈣渣的焙燒方法，通過簡單的操作方法，能快速的處理大量的高鈣渣，起到循環利用高鈣渣的目的；制備得到的高鈣渣可以進一步應用到冶金中，通過富集病提煉回收金屬，提高原料礦的使用效率，也可以提高礦的單位經濟價值；具有較好的實際應用價值。

生產釩氮合金的方法 838

 0

本發明涉及生產釩氮合金的方法,屬于冶金技術領域。本發明所解決的技術問題是提供了一種成本更低的生產釩氮合金的方法。本發明生產釩氮合金的方法包括如下步驟:a、將含釩原料、添加劑、C質還原劑和粘結劑混勻,壓制成型,得到成型物料;其中,按重量配比含釩原料以釩計為60～80份,添加劑以鐵計為1～2份,C質還原劑為20～40份,粘結劑為0～0.4份;b、成型物料干燥,然后無氧條件下于1300～1500℃下與氮化氣體反應1.5～5h,冷卻,得到釩氮合金;其中,所述的氮化氣體包括氮氣、氨氣中至少一種。

?；喲b置 1097

 0

本實用新型涉及冶金爐渣?；O備技術領域，且公開了一種?；喲b置，包括數量為兩個的支腿，兩個所述支腿的內部均固定連接有齒條，兩個所述齒條的正面均嚙合有齒輪，兩個所述齒輪的軸心處均固定連接有連接桿，所述連接桿的外部固定連接有數量為兩個的套軸，兩個所述套軸的頂部均固定連接有保護殼，所述保護殼的內部固定連接有驅動機。該?；喲b置，解決了現有的用于冶金爐渣?；O備的?；?，它的葉片一般為單薄的片體，在?；^程中，由于長時間的高溫工作，并且沒有降溫處理，葉片很容易發生斷裂，整修過程時間較長，影響工作效率，耽誤工作進度，給使用者帶來很多不必要的麻煩，并且無法對顆粒的大下進行改變的問題。

耐砷細菌及其用于氧化處理高砷精金礦的方法 799

 0

發明涉及一種處理高砷精金礦的方法,屬于冶金技術領域。本發明的耐砷細菌為耐砷氧化亞鐵硫桿菌(CCTCCNO:M2010072),是從含有氧化亞鐵硫桿菌的高含砷精金礦的酸性礦坑水中選育出來并經馴化所得的。利用該菌處理高砷精金礦的方法包括細菌的擴大培養、高砷精金礦調漿、細菌氧化處理、酸化脫砷、氰化提金、回收砷等步驟。本發明的處理方法較常規高砷金礦預處理方法相比本發明不僅能高效回收貴金屬金,同時能對副產物砷進行回收利用,大大降低了細菌氧化工藝處理后污水和廢渣含砷量高的環保難題,還能減少氰化藥劑的消耗量和提高高砷精金礦的提金率,有利于推進國內儲量巨大的高砷精金礦的環保、持續開發。

釩鈦燒結用麥克粉替代PB粉研究方法 728

 0

本發明涉及冶金技術領域，且公開了一種釩鈦燒結用麥克粉替代PB粉研究方法，包括以下步驟：1)確定鐵礦石燒結試驗的影響因子，燒結生產是多因素交互影響的復雜矛盾體，生產中必須掌握鐵礦石本身的基礎特性，對完善燒結的理論基礎、鐵礦石資源的有效利用和優化燒結工藝過程具有重要意義；2)取1㎏?2.5㎏麥克粉進行性能檢測，記錄各項檢測指標，為生產配礦做技術支撐依據和儲備。該釩鈦燒結用麥克粉替代PB粉研究方法，從而滿足技術方案及高爐操作要求，進行大規模生產，穩定燒結配礦結構，并且麥克粉相比較PB粉的價格較低，麥克粉替代PB粉后燒結礦冶金性能保持穩定，實現了降低燒結礦綜合成本的目的，提高經濟效益。

釩礦物的鈉化焙燒方法 1093

 0

本發明涉及釩礦物的鈉化焙燒方法,屬于冶金領域。本發明所要解決的技術問題是提供一種釩礦物的鈉化焙燒方法,該方法的入爐全釩含量可以達到6%以上。本發明釩礦物的鈉化焙燒方法包括如下步驟:a、原料混合:釩礦物經過粉碎,除去金屬鐵,將鈉鹽和除去金屬鐵后的釩礦物混勻;其中,鈉鹽的重量為除去金屬鐵后的釩礦物重量的9～11%;所述的鈉鹽為NaCl、Na2SO4、Na2CO3中至少一種;b、焙燒:混合后的原料于有氧條件下進行焙燒,得到釩的五價鹽;其中,焙燒溫度為700～900℃,焙燒時間為3.5～5.0h。本發明方法為釩礦物的鈉化焙燒提供了一種新的選擇,具有廣闊的應用前景。

低鎳奧氏體不銹鋼 1037

 0

本發明涉及冶金領域，特別涉及一種低鎳奧氏體不銹鋼。該低鎳奧氏體不銹鋼，以質量百分比計含有C:0.08％以下，Si：1.0％以下，Mn：1.5％以下，Ni：5-8％，Cr：18-21％，N:0.08-0.15％，Al：0.1％以下，P:0.045％以下，S:0.04％以下，余量為Fe。本發明提供的低鎳奧氏體不銹鋼相比現有的材料，其常溫抗拉強度和蠕變強度均提高了約80MPa，同時，還降低了晶間腐蝕敏感性，提高了耐蝕性能，尤其提高了耐點蝕性能；且材料中含鎳量下降了35％以上，減少了鎳的浪費，利于資源的更有效利用。

高速動車組用粉末冶金閘片的摩擦體自適應調整結構 836

 0

本發明公開了一種高速動車組用粉末冶金閘片的摩擦體自適應調整結構，包括摩擦體、墊片、碟形彈簧和鋼背，其中：所述摩擦體由摩擦材料塊、骨架、銷釘組合燒結而成；在所述鋼背正面開有碟形彈簧安裝槽和銷釘安裝通孔，所述碟形彈簧放置于碟形彈簧安裝槽內；在所述鋼背反面開有卡簧安裝槽，用于內置卡簧，所述銷釘穿過墊片、碟形彈簧、銷釘安裝通孔，通過卡簧與銷釘上的卡槽配合將摩擦體組件固定在鋼背上。與現有技術相比，本發明的積極效果是：本發明解決了摩擦體水平調整能力差、受力不均和偏磨的問題，實現了一種具備水平和垂直調整能力的自適應結構；同時，降低了摩擦體自適應調整過程中銷釘和卡簧的偏心程度，提高了閘片的可靠性。

鍍銅陶瓷顆粒增強銅基粉末冶金摩擦材料及其制備方法 847

 0

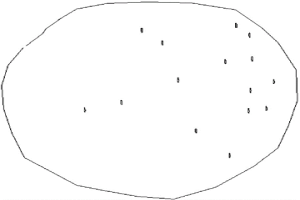

本發明公開了一種鍍銅陶瓷顆粒增強銅基粉末冶金摩擦材料及其制備方法，摩擦材料由以下質量百分比的原料制成：銅粉40％?60％，鐵粉5％?20％，二硫化鉬1％?8％，鍍銅陶瓷顆粒1％?10％，石墨2％?15％，鉻鐵合金2?10％。與現有技術相比，本發明的積極效果是：本發明通過化學鍍銅使陶瓷顆粒表面金屬化，可以有效改善陶瓷顆粒在混合粉料中的分布均勻性，避免因原料粉末成分偏析造成的產品質量問題；同時，陶瓷顆粒表面的金屬鍍層與金屬基體在燒結過程中會發生互熔或擴散，建立金屬鍵連接，提高界面結合強度，有效傳遞載荷，提升銅基摩擦材料整體機械性能以及在制動過程中摩擦系數的穩定性。

粉末冶金閘片摩擦體壓制的送料裝置及方法 861

 0

本發明公開了一種粉末冶金閘片摩擦體壓制的送料裝置及方法，送料裝置包括第一送料管、第二送料管、送料盒體、第一送料倉和第二送料倉，其中：所述送料盒體安裝于壓機臺面的前后方向上，所述第二送料倉和第一送料倉在前后方向上一體式并排設置在送料盒體內；所述第一送料管上端通過輸料軟管連接壓機的摩擦材料儲料桶，下端連接第一送料倉；所述第二送料管上端通過輸料軟管連接壓機的粘結材料儲料桶，下端連接第二送料倉。與現有技術相比，本發明的積極效果是：本發明提供了一種閘片摩擦體的摩擦材料和粘結材料由一個方向進行一次送料、填充的送料裝置及方法，解決了壓制工序生產效率低的問題，提高了壓機設備利用率。

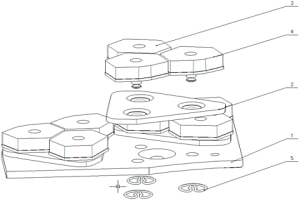

動車組列車用粉末冶金閘片 1011

 0

本實用新型公開了一種動車組列車用粉末冶金閘片，包括燕尾型鋼背和設置在燕尾型鋼背上的三個調節小單元，每個調節小單元包括三角形支撐座和設置在三角形支撐座上的一個六邊形摩擦塊和兩個七邊形摩擦塊。與現有技術相比，本實用新型的積極效果是：本實用新型對閘片的摩擦塊結構、排布、裝配間隙以及支撐座結構的獨特設計，解決了動車組列車閘片制動時的高溫、摩擦面內外圈溫度差大、摩擦塊變形、摩擦塊轉動等技術問題。

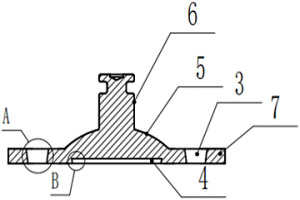

粉末冶金閘片用防脫摩擦塊 1113

 0

本實用新型公開了一種粉末冶金閘片用防脫摩擦塊，包括骨架和設置在骨架上的摩擦體，所述骨架包括防脫通孔、防脫沉孔、銷釘和骨架平板，所述骨架和摩擦體通過防脫通孔和防脫沉孔連接。與現有技術相比，本實用新型的積極效果是：通過骨架的帶防脫角度的防脫通孔、防脫沉孔設計，以及骨架與摩擦體的一體化壓制成型方式解決了摩擦塊的摩擦體與骨架脫落的技術問題；通過防脫設計，不僅能實現摩擦體與骨架的防脫，還具備摩擦體與骨架在摩擦方向的抗剪切能力、抗轉動能力；通過防脫設計，還能提高摩擦塊在壓制工序制備時的工序成品率，避免燒結前摩擦塊強度薄弱的時候脫落；本實用新型的摩擦塊制備方式以及骨架的制備方式均能實現量產化生產，具有良好的經濟效益。
