酒糟過濾壓榨機 849

 0

一種酒糟過濾壓榨機，它由機架、蓋板、底板、壓 榨操作裝置和過濾壓榨室組構成。其特征在于，過濾 壓榨室組是由若干個結構相同且由導桿連在一起的 體積可以壓縮和張大的過濾壓榨室構成的。本機將 過濾和壓榨操作合為一體，經一次操作即可得到含水 量很低的脫水酒糟。本機結構簡單，操作方便，動力 消耗小，節約勞力，可用于各種酒糟、醬渣、醋渣的過 濾和壓榨脫水。也可用于化工、冶金、食品、輕工等行 業進行類似的操作。

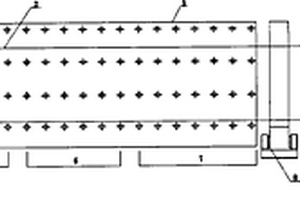

圓筒冷卻機 942

 0

本實用新型涉及一種用于冶金行業的冷卻設備,是一種回轉式、以表面散熱來冷卻物料的圓筒冷卻機,它包括冷卻筒(14)、支撐裝置(4)、傳動裝置(8)、出料筒(9),冷卻筒外壁(2)外設有箱體(3),冷卻筒(14)內設有揚料板(10),冷卻筒外壁(2)與箱體(3)之間設有導水管(11)和噴嘴(1),冷卻筒(14)分為高溫冷卻段(5)、中溫冷卻段(6)、低溫冷卻段(7),各冷卻段設有多個噴嘴(1),噴嘴(1)沿著冷卻筒(14)的中軸線呈多圈同心圓狀布置,且垂直于冷卻筒(14)外表面,所述導水管(11)通過噴嘴連接管(13)與噴嘴(1)相連接。本實用新型的優點是配置合理,冷卻速度快,耗水量少,降低生產成本。

帶有過濾裝置儲風缸 1107

 0

本實用新型涉及一種帶有過濾裝置儲風缸。其特征在于其裝置的結構包括:上端開有法蘭進風口、側部設有兩個出風管、底部設有水管的儲風缸殼體、上沿由法蘭固定在進風管上杯型濾塵器、固接在儲風缸殼體側壁上的風動工具進風閥和單車試驗器接口管閥、與底部設有水管固接的排水閥。本實用新型的一種帶有過濾裝置儲風缸,進風管設有由青銅粉末冶金材料燒結而成的空氣濾塵元件,具有過濾精度高、孔隙分布均勻、孔隙率高、過濾性能穩定,機械強度高等優點。殼體上設有兩個出風管和底部放水管,使用方便,效果好,確保了車輛檢修中使用的壓縮空氣的潔凈度,提高了微控單車制動試驗器檢驗車輛制動性的準確率,延長風動工具的使用壽命,降低了車輛的返修率。

密封簾 1172

 0

本實用新型是關于一種密封簾,是冶金領域的熱處理爐的一種密封裝置,防止爐內保護氣氛溢出爐外。該密封簾包括:密封簾吊掛件、分塊的不銹鋼板、不銹鋼環和耐火纖維布;其中分塊制作的不銹鋼板拼接在一起,各個分塊的不銹鋼板之間通過不銹鋼環相連接,組成一個整簾;在分塊的不銹鋼板拼接成的整簾后面襯有耐火纖維布,整簾與其后面襯的耐火纖維布組合在一起,再與密封簾吊掛件相連接,遮擋不銹鋼板之間的縫隙,防止爐內保護氣氛溢出爐外。本實用新型密封簾受鋼板的撞擊影響小,不易折斷,壽命長;而且密封簾拆裝方便,易于維修更換,密封效果也很好,具有產業上的利用價值。

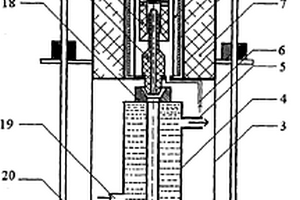

非真空條件下制備塊體非晶的設備 857

 0

本實用新型屬于冶金、材料成型與制備技術領域,提供一種在非真空條件下制備塊體非晶的設備。其設備特征為:該設備包括上爐室(10)和下爐室(3),上爐室為管式電阻爐,發熱元件(8)為硅碳管,最高加熱溫度為1500℃,爐管(9)為剛玉材料,石墨坩堝(16)置于爐管恒溫區內,坩堝由高純石墨材料制造,坩堝外徑尺寸為20-40mm,高度為300-500mm,坩堝下部設計有直徑為6-10mm的圓孔,熔煉合金時用石墨塞(14)將該圓孔堵住,石墨套筒(17)貫穿于上下爐室,當吸鑄時,啟動升降裝置(2),水冷銅模上升并連接到石墨套筒(17)上,并與石墨套筒一起上升頂開石墨塞(14),同時啟動容量泵,完成吸鑄工作,將非晶母合金吸入到銅模內,利用銅模的強導熱能力快速冷卻制備出塊體非晶合金。本實用新型的優點在于將熔渣冶煉技術與銅模吸鑄法集成,從而實現在非真空條件下塊體非晶合金的制備。

用于萃取車間的防火系統 1121

 0

本實用新型涉及一種用于萃取車間的防火系統，屬于濕法冶金領域。其包括：火災探測器、火災報警控制器、泡沫消防系統、防火分隔水幕系統；所述火災探測器連接火災報警控制器，所述火災報警控制器分別連接泡沫消防系統與防火分隔水幕系統；當發生火災時，火災報警控制器/現場值班人員緊急啟動泡沫消防系統的同時，防火分隔水幕系統啟動，在發生火災的澄清槽四周及鄰近澄清槽靠近該槽的一側形成防火分隔水幕，防止火災蔓延有效控制火情。

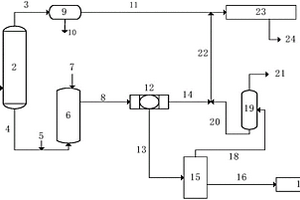

快速熱解煤焦油加工系統 1021

 0

本實用新型公開一種快速熱解煤焦油加工系統。所述加工系統包括初分餾單元、加氫裂化單元、過濾單元、焦化單元；初分餾單元設有塔底油出口；加氫裂化單元設有塔底油入口、加氫產物出口；過濾單元設有加氫產物入口、固體殘渣出口；焦化單元設有固體殘渣入口、焦炭出口；其中，塔底油出口連接所述塔底油入口；加氫產物出口連接所述加氫產物入口；固體殘渣出口連接所述固體殘渣入口。本實用新型獲得含礦物焦炭，可作為同一礦物的球團轉底爐冶金的原料被充分利用，又可以起到還原劑的作為，可以降低催化劑的成本及還原劑的加入量，從而提高工藝的經濟性。

新型逆流洗滌洗水管道系統 1048

 0

本實用新型屬于濕法冶金技術領域，具體涉及一種新型逆流洗滌洗水管道系統。其包括若干臺濃密機、洗水管道、備用管道；其中所述濃密機個數根據具體洗滌級數確定，每臺濃密機和下一級濃密機之間通過洗水管道以串聯方式連接，每臺濃密機與下一級濃密機之間還連接有備用管道。每級濃密機返回上一級的洗水均配置有備用回路，且通過管道閥門的切換可將串聯的洗水管道靈活調整為并聯布置，增加洗水通量，提升洗滌效率。

液態金屬精煉裝置和液態金屬冶煉系統 913

 0

本實用新型公開了一種液態金屬精煉裝置和液態金屬冶煉系統，其涉及冶金技術領域，液態金屬精煉裝置包括：底座；設置在底座上方的支撐框架，底座和支撐框架之間通過翻轉機構連接，翻轉機構使得支撐框架能朝呈相反的第一方向和第二方向進行側翻；設置在支撐框架上的爐體，爐體開設有出渣口和出鋼口，出渣口的高度高于出鋼口的高度，爐體上安裝有引流機構，引流機構用于承接鋼水并將鋼水引流入爐體中。本申請能夠從初煉爐無鋼包出鋼，直接出鋼到精煉爐內，從而有效減少鋼液的溫降；同時，該裝置可以實現無渣出鋼，一方面鋼包內不再有鑄余渣以提高金屬收得率和鋼水質量，另外一方面精煉渣可重復利用以降低精煉過程的渣料消耗和電耗。

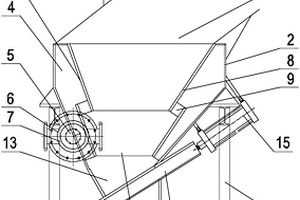

在線合金烘烤裝置 1175

 0

本實用新型提出一種在線合金烘烤裝置，涉及冶金設備技術領域；機架上設稱重傳感器，稱重傳感器上設外殼，其下端為倒四棱臺狀；外殼內部設內殼，二者間形成燃燒腔，外殼內壁設隔熱保溫層；外殼上設若干燃燒器，燃燒器的火焰沿燃燒腔的切向方向進入到燃燒腔內；內殼包括若干倒四棱臺狀的單殼段，上方的單殼段的下端部伸入到下方的單殼段的上端部內部并形成殼段縫隙；內殼上端設加料口和煙氣排放口；內殼下端設內出料口，外殼下端設外出料口，外出料口處設卸料閥。本實用新型保證了燃燒穩定以及在加料過程中不影響火焰，也保證了合金料不會封堵燃燒通道，使用壽命較長，容易操作和維護。

富氫水生成裝置及富氫水容器 731

 0

本實用新型涉及一種富氫水生成裝置，其包括外殼和容納在所述外殼內的高純單晶鎂片，其中所述外殼為圓柱狀，所述外殼上分布有通孔，容納在所述外殼內的高純單晶鎂片為冶金和金屬加工方法制成的厚度為1mm?5mm的高純單晶鎂片。本實用新型還涉及容納有所述富氫水生成裝置的富氫水容器。

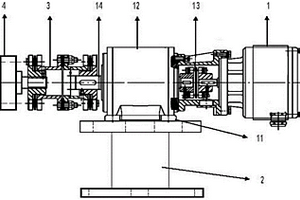

軋機及其重載編碼器組件 1159

 0

本實用新型公開了一種軋機及其重載編碼器組件，后者包括：重載編碼器；安裝支座，所述安裝支座的第一端面與所述重載編碼器的底座可拆卸連接，所述安裝支座的第二端面與所述軋機的機體可拆卸連接；抗扭絕緣聯軸器，所述抗扭絕緣聯軸器的第一端面與所述重載編碼器的輸出軸固定連接；適配法蘭；所述適配法蘭的第一端與所述抗扭絕緣聯軸器的第二端面相連接，所述適配法蘭的第二端面與所述軋機的主傳動電機止推側輸出軸相連接。這樣，通過上述載編碼器組件解決了現有技術中鋼鐵冶金領域內大型軋機設備重載編碼器安裝調整困難，安裝精度要求過高難以保證，解決了由于傳動軸軸向、徑向的跳動受力，具有成本低、結構簡單、工作效率高的技術效果。

魚雷罐加取蓋裝置 821

 0

一種魚雷罐加取蓋裝置，屬于冶金工業生產裝備技術領域。包括固定支架，雙梁軌道，走行車架，走行減速電機，懸臂支架，升降電液推桿，曲柄等；固定支架通過連接件安裝在魚雷罐車上；雙梁軌道通過連接件安裝在固定支架上；走行減速電機通過連接件安裝在走行車架上，驅動車輪組轉動，實現走行動作；旋轉減速電機通過連接件安裝在走行車架上，與轉盤軸承接觸配合，實現旋轉動作；魚雷罐蓋通過曲柄與懸臂支架連接；升降電液推桿通過連接件安裝在懸臂支架上并與曲柄連接，通過曲柄實現魚雷罐蓋的升降動作。優點在于，結構簡單、運行可靠、實用性強等。

使用變熱值燃氣的電弧爐煉鋼集束供氧系統 995

 0

本實用新型屬于鋼鐵冶金技術領域，提供了一種使用變熱值燃氣的電弧爐煉鋼集束供氧系統，包括爐況傳感器、主控制模塊、氧氣調節器、燃氣調節器；爐況傳感器設置于電弧爐內，主控制模塊前接爐況傳感器，后接氧氣調節器、燃氣調節器；氧氣調節器分別與氧氣控制閥組、加熱元件連接，燃氣調節器分別與高燃值燃氣閥組、低燃值燃氣閥組連接。本實用新型的有益效果為：與傳統電弧爐煉鋼過程相比，廢鋼熔化時間縮短1.5分鐘以上，終渣（FeO）降低2%以上，氧氣的利用率提高3%，高熱值燃氣消耗降低25%以上，氧槍使用壽命延長30爐以上，綜合冶煉成本降低3.5元/噸鋼，經濟效益顯著，應用前景廣闊。

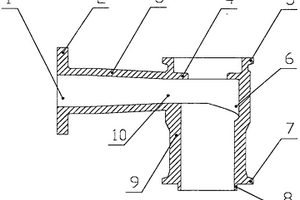

高效水力旋流器進料頭部結構 1076

 0

本實用新型涉及一種高效水力旋流器進料頭部結構。針對礦山、煤炭、電廠、化工、冶金等工業領域的漿液分級或濃縮工藝中所應用的水力旋流器，通過對旋流器進料頭部結構的進料曲線軌跡和內部結構進行優化，提高進料頭部與其它部件的連接性能，同時結合旋流器內其余工作部件的連接和配合要求，并充分考慮各部件對旋流器工作性能的影響因素，提出一種新型高效的水力旋流器進料頭部結構設計。其目的在于降低旋流器內部紊流，提高分選效率，降低運行壓力要求，減少功耗，提高設備處理能力，延長設備使用壽命，拓展其應用領域范圍。

自適應式側向導向機構 813

 0

一種自適應式側向導向機構，屬于冶金設備技術領域。包括導向軌道，導向輪組，阻尼緩沖裝置，固定底座，冷床步進梁；導向軌道固定于步進梁上，兩側設導向輪組件，導向輪組與固定底座連接；導向輪組和固定底座之間至少有一側設有阻尼緩沖裝置。優點在于，提高導向的精度和穩定性，減少設備的安裝和維修工作量。

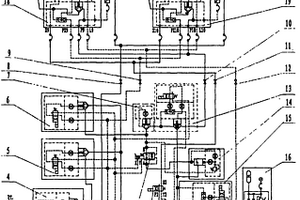

帶有安全保護功能的液壓閥臺 932

 0

一種帶有安全保護功能的液壓閥臺,屬于冶金行業液壓控制技術領域。包括比例流量閥、電磁換向閥、插裝式入口壓力補償器、插裝式單向閥、帶梭閥的插裝式電磁錐閥、不帶梭閥的插裝式電磁錐閥、帶梭閥的插裝式液控錐閥、壓力繼電器、蓄能器組、單向閥和液壓缸;比例流量閥、電磁換向閥、第一不帶梭閥的插裝式電磁錐閥、第二不帶梭閥的插裝式電磁錐閥、第三不帶梭閥的插裝式電磁錐閥、插裝式單向閥、第一帶梭閥的插裝式電磁錐閥、第二帶梭閥的插裝式電磁錐閥、插裝式入口壓力補償器都安裝在同一個閥塊上。優點在于,既能夠按工藝要求準確的控制步進式加熱爐提升缸的工作,又能夠使步進式加熱爐提升缸得到安全保護。

流場均勻無壁效應循環流化床反應器 910

 0

本實用新型涉及一種流場均勻無壁效應循環流化床反應器,主要由反應器主體、兩級旋風分離器、固體顆粒循環料腿以及連接反應器主體和循環料腿的連通管所組成,其特點是反應器主體由原來的直管反應器改變為橫截面交替漸縮和漸擴的反應器。在本反應器內,壁面附近形成氣墊,可消除壁面效應,顆粒全部均勻分布于截面為縮口截面的柱形區內,大大改善了反應器的性能,可提高產品的收率和質量,能廣泛應用于化工、能源、冶金和材料等工業中。

電子皮帶秤比例配料裝置 1250

 0

一種用于水泥生產中配料工藝的電子皮帶秤比例配料裝置。為簡化結構和提高物料的配比精度,采用機械磅秤結構的秤體和電子控制系統,對輸送不同組份物料的各臺皮帶秤,按預置的時序連續分段稱重與交替分段稱重?？朔送ǔＳ猛瑯拥挠嬃垦b置測定重量相差懸殊的物料而引起配比誤差增大的缺點。電子控制系統采用數字電路或微機。本裝置可使物料的配比精度好于1%。它亦適用于化工和冶金等行業的配料。

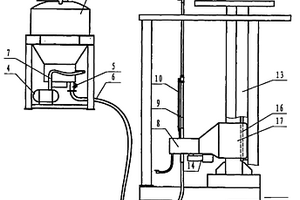

RH真空精煉裝置插入管離線噴補機 1132

 0

一種RH真空精煉裝置插入管離線噴補機,涉及冶金行業一種行走臺車式自動噴補裝置,給料機頂端料斗下帶有放散閥門(1)和氣動蝶閥(2),放散閥門(1)和氣動蝶閥(2)連接料罐(3),料罐(3)的下端輸料膠管(6)和進氣管(7),進氣管(7)與儲氣罐(4)相連,輸料膠管(6)上帶有出料球閥(5),輸料膠管(6)的另一端與噴補機的齒輪箱(8)相連;插入管內外表面噴補共用一只噴槍,既能外噴又能內噴。噴槍的定位靠大車行走來實現,本實用新型能大大提高耐火材料利用率,改善工作環境,并可延長插入管的使用壽命。減少更換次數,滿足連鑄生產需要。

內循環旋風分離器 914

 0

本實用新型涉及一種在外筒體內部裝有中心升氣管和分流筒體的內循環旋風分離器。它的進、出氣管均裝有螺旋面切向導流裝置,分別相切于外筒體與中心升氣管的上部和分流筒體與中心升氣管的下部,其配合作用使器內流場規整,能量耗散小。濃相區氣體通過中心升氣管在器內循環,形成強化分離的二次風,使分離效率提高。凈相區氣體則進入套置于中心升氣管外部的分流筒體,直接從螺旋面切向出氣管排出。本實用新型可廣泛用于化工、冶金、能源、建材、環保等工業領域的氣固干法分離,具有低阻高效和處理量大的特點。

三根電極直流礦熱爐 740

 0

一種適用于冶金領域中的冶煉設備,特別適用于冶煉硅鐵、硅錳、硅鋁及其它鐵合金的三根電極直流礦熱爐。它由預電極、爐體、導電爐底和整流電源組成,特點是頂電極由三根電極呈等邊三角形布置于爐子的中央,三根頂電極作負極通過銅排和軟銅線與整流器負極相連,金屬底電極從爐底兩側引出通過軟銅線和銅排與整流器的正極相連。本實用新型的頂電極制做和焙燒安全可靠,電流分布均勻,爐底功率分布趨于合理;金屬收得率高,調整爐況方便。

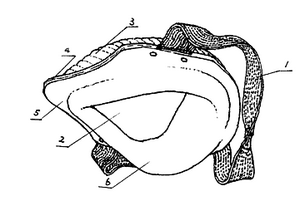

密封式無紡布防塵口罩 1214

 0

本實用新型涉及一種使用于礦山采集、水泥制造、化工、醫藥衛生、粉末冶金、環衛等粉塵及污染嚴重行業的密封式無紡布防塵口罩。它由罩體和系帶構成,罩體由三層無紡布材料和密封層組成,外層為初效過濾裝飾層,中間層為高效過濾層和內層為防潮防濕層,與臉部接觸的密封層為密封墊圈,系帶為彈性的松緊扣帶,罩體為瓢形狀。本實用新型采用輕型無紡布材料,造型符合人的臉鼻型,貼合性好,配帶輕而舒適,呼吸順暢,過濾面積大,防塵效率高,0.3μm以上的分散性微粒,防塵率達99%以上。

反應器 789

 0

本實用新型涉及一種物料反應器,其特征在于在反應罐內裝有帶噴嘴的上、下進料管,其出口端噴嘴分別朝向攪拌葉輪上、下霧化盤的入料口,另有一出料管,在攪拌軸上裝有導氣筒和多孔的擋板,該反應器反應速度快,分散效果好,適用于化工冶金行業的多相物料的快速反應,具有結構合理,快速均質的特點。

外動力側底卸式豎井箕斗 1065

 0

本實用新型提供了一種外動力側底卸式豎井箕斗。該箕斗采用雙中心扇形閘門結構,卸載裝置的鉤爪開啟和關閉閘門時所需行程短,使箕斗既具有外動力側底卸平板閘門豎井箕斗重量輕的優點,又可改善其卸載時間長的狀況。該箕斗閘門開啟阻力小、提升阻力小、便于加工制造、卸載時物料撒漏少。適合在煤炭、冶金、化工等礦山豎井提升中使用。

通用計算機兩級控制裝置 838

 0

通用計算機兩級控制裝置由監控級和過程控制 級兩級組成，由RS-232C異步串行通信接口實現全 雙工信息交換，過程控制級設計了工程技術人員使用 操作方便，適于生產過程控制要求的工程鍵盤，并設 計了模擬量I/O光耦電路，在模擬側實現隔離。本 裝置可廣泛用于熱工、化工、輕工、冶金、制藥等各個 行業的數據采集，過程控制和生產管理。

金剛石鉆頭 1151

 0

一種金剛石鉆頭,屬于鉆具技術領域。包括刀頭,鋼基體,刀頭由金剛石顆粒和金屬粉末混合后經粉末冶金工藝燒結成型,刀頭與鋼基體焊接在一起。刀頭(1)頂刃呈尖頂狀,刀頭(1)側面分布著三個交錯布置的V型缺口,其中兩個V型缺口朝向切割面,一個V型缺口朝向刀頭與基體的焊接面,呈W狀。此種鉆頭應用于各種脆硬物質,如石材、瓷磚、混凝土結構及瀝青結構等物質的鉆孔加工。優點在于,切割頂刃上的尖頂有利于鉆削定位,保證了下刀速度,鉆頭刀頭側面的缺口有助于排屑和減小刀頭側面與鋸切材料的接觸面積,也就減小了鋸切間的摩擦力,增加排屑和冷卻能力,從而提高了刀頭的鋒利度。

篩網風冷支撐裝置及分料閥 744

 0

本實用新型涉及冶金技術領域，具體涉及一種篩網風冷支撐裝置及分料閥，篩網風冷支撐裝置包括：支撐在篩網的底部的支撐鋼管；導熱熱管，包括通過熱管支撐盤固定在所述支撐鋼管內部的內管段和連接于所述內管段并伸出支撐鋼管外的外管段；換熱罩，安裝在所述支撐鋼管的一端，并罩設在所述外管段的外周；熱管支撐架，置于所述換熱罩內部，供所述外管段在其上安裝；冷卻風機，安裝在所述換熱罩一端，用于對所述導熱熱管的外管段進行吹風。這種篩網風冷支撐裝置及分料閥，通過冷卻風機對散熱罩內的導熱熱管的外管段進行吹風，可降低篩網支撐鋼管的溫度，避免高溫下支撐鋼管發生彎曲甚至斷裂。

熔渣余熱回收裝置 1008

 0

本實用新型涉及一種熔渣余熱回收裝置，屬于冶金渣余熱回收利用技術領域。該裝置是移動式余熱鍋爐在A渣盤底座中裝有熔渣的A渣盤上方工作1小時，然后將移動式余熱鍋爐移至B渣盤底座中裝有熔渣的B渣盤上方繼續工作1小時，即按煉鋼轉爐配置移動式余熱鍋爐沿行車軌道進行往復移動并分別吸收兩個渣盤內熔渣的熱量，可以穩定地連續輸出壓力0.8MPa、溫度180℃的飽和蒸汽。本實用新型提出的熔渣余熱回收裝置具有工藝合理，動力消耗少，運行成本低等優點，適用于煉鋼轉爐熔渣余熱回收工序，也可用于高爐熔渣和其它金屬冶煉過程的熔渣余熱回收工序。

夾具及銑樣機 742

 0

本實用新型公開了一種夾具和銑樣機，涉及冶金樣品加工設備技術領域，該夾具包括夾頭和滑軌。其中，夾頭設置有兩個，兩個夾頭相對設置，每個夾頭上設置有第一滑孔，滑軌的兩端分別活動穿入兩個夾頭的第一滑孔中，兩個夾頭相靠近的側面為圓柱形面，兩個夾頭的圓柱形面的中心軸與用于檢測的標準樣品的中心軸平行。將標準樣品放置在兩個夾頭之間的滑軌上，然后將該夾具放置到銑樣平臺上，銑樣機的兩個夾臂夾住兩個夾頭，從而使得兩個夾頭沿著滑軌滑動并相互靠近，從而夾住標準樣品，由于兩個夾頭與標準樣品接觸的面為圓柱形面，因此兩個夾頭與標準樣品的接觸面積大，可以固定住高度較低的標準樣品進行銑削，提高了標準樣品的利用率。
