北京有色金屬復合材料技術理論與應用

石墨烯聚合物復合纖維膜增強增韌復合材料的制備方法 995

 0

本發明提供了一種石墨烯聚合物復合纖維膜增強增韌復合材料的制備方法，屬于高性能復合材料制備領域。通過石墨烯和熱塑性聚合物經靜電紡絲工藝制備的石墨烯聚合物復合纖維膜，將該石墨烯聚合物復合纖維膜鋪覆于預浸料層間，再經真空熱壓成型工藝制成石墨烯增強增韌復合材料。采用本發明方法制備的復合材料力學性能顯著改善，其沖擊后壓縮強度提高了30％以上，同時耐熱性能有所改善。該方法的優點是石墨烯能均勻分散在復合材料中，且能增強復合材料中預浸料的層間作用力，石墨烯纖維膜的多孔結構有利于預浸料中的樹脂在加熱時的流動，提高復合材料內部結構的均勻性。

微波高溫裂解碳纖維復合材料的方法 834

 0

本發明公開了一種微波高溫裂解碳纖維復合材料的方法。方法包括：將碳纖維復合材料與多孔復合材料接觸，在惰性氣氛下或真空，對上述碳纖維復合材料與多孔復合材料施加微波場，多孔復合材料在微波下產生電弧，從而迅速達到高溫，使碳纖維復合材料中的聚合物基體裂解，碳纖維得到保留，進行回收再利用；本發明的方法利用微波中產生電弧的多孔復合材料在微波中產生電弧，從而迅速產生高溫，使碳纖維復合材料中的聚合物基體裂解，碳纖維得到保留，進行回收再利用，過程高效，產物組成附加值高。

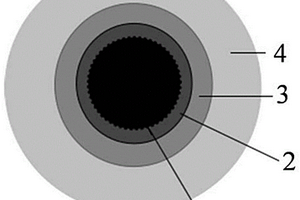

復合材料螺旋天線及其制備方法 1136

 0

本發明提供一種復合材料螺旋天線，由復合材料和芯模構成。復合材料螺旋天線整體外觀呈螺旋狀，橫截面分為兩部分，內層是芯模，外層是復合材料外層。復合材料螺旋天線在沿中心線方向上具有大變形能力，在復合材料螺旋天線兩端沿著中心線施加軸向壓縮載荷，螺距減小，實現折疊功能，撤去壓縮載荷，利用復合材料螺旋天線儲存的應變能迅速恢復至初始構型，實現展開功能。一種復合材料螺旋天線的制備方法，主要有五大步驟。芯模具有三個作用。本發明的復合材料螺旋天線具有性能優越、結構簡單、成本低廉、質量輕、剛度大、耐腐蝕、可靠性高的優點。此外，本發明的制備方法操作也比較簡單，因此，本發明有非常好的工程應用價值。

復合材料集成結構 1131

 0

本實用新型提供一種復合材料集成結構，包括：連續纖維增強復合材料，以及短切纖維增強復合材料；短切纖維增強復合材料，包覆在連續纖維增強復合材料的外圍。從而使得該復合材料集成結構相比較于鋁合金材料具有較小的重量，可以滿足工業制造上的零部件輕量化的要求；該復合材料集成結構具有高比強、高比模、耐高溫、耐腐蝕、耐疲勞、阻尼減震性的性能；同時，外圍包覆的短切纖維增強復合材料易于通過模壓成型工藝或者注塑成型工藝進行復合材料集成結構的外形制作，從而復合材料集成結構的外形制作效率高，并且降低了復合材料集成結構的外形制作的成本。

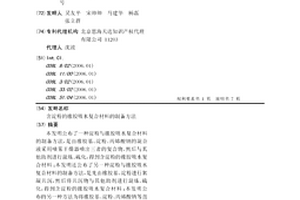

含淀粉的橡膠吸水復合材料的制備方法 1126

 0

本發明公布了一種淀粉與橡膠吸水復合材料的制備方法,是由橡膠基、淀粉、丙烯酸鈉的混合液采用噴霧干燥器噴出三者的復合物,然后與其他助劑進行混煉、硫化,得到含淀粉的橡膠吸水復合材料;本發明還公布了另一種淀粉與橡膠吸水復合材料的制備方法,是先由橡膠基、淀粉進行絮凝共沉,然后將共沉物與其他助劑進行混煉、硫化,得到含淀粉的橡膠吸水復合材料;本發明公布的另一種方法為將橡膠基、淀粉、丙烯酸鈉等直接進行混煉、硫化,得到含淀粉的橡膠吸水復合材料。采用本發明制備方法制備的含淀粉的橡膠吸水復合材料具有較好的增強效果,表現出較好的力學性能和吸水性能。

凈尺寸C/SiC陶瓷基復合材料的制備方法 986

 0

本發明涉及一種凈尺寸C/SiC陶瓷基復合材料的制備方法。所述制備方法包括：(1)提供碳/碳基體；(2)對所述碳/碳基體進行超聲干燥潔凈處理，并將ZrC?ZrB₂噴涂劑噴涂于所述碳/碳基體表面，得到多孔碳/碳復合材料；(3)以硅合金為反應物，采用反應熔滲法將所述多孔碳/碳復合材料制成凈尺寸C/SiC陶瓷基復合材料。該制備方法通過利用ZrC、ZrB₂與硅的熱膨脹系數相差較大的特點，使得在材料表面殘留堆積的硅呈現疏松多孔結構，借助于簡單打磨，可獲得凈尺寸成型的C/SiC陶瓷基復合材料，從而減少后續機械加工，有效降低成本，解決了傳統反應熔滲法制備C/SiC陶瓷基復合材料表面殘留合金較多的問題。

基于波紋結構的嵌套滑動式柔性復合材料蒙皮 837

 0

一種基于波紋結構的嵌套滑動式柔性復合材料蒙皮，由復合材料波紋板、復合材料叉狀嵌套板和彈性體層組成。其連接關系如下：復合材料叉狀嵌套板中部粘接在復合材料波紋板的水平膠結面上，復合材料叉狀嵌套板由三層復合材料薄板交錯粘接而成，連續波峰上的復合材料叉狀嵌套板首尾相連，彈性體層緊密貼合在復合材料叉狀嵌套板上。本發明將復合材料波紋板在波紋方向上具有大剛度和復合材料叉狀嵌套板具有大面外剛度的特點結合起來，能夠實現大變形功能，且能抵抗面外氣動載荷，具有結構簡單和重量輕的有點，是一種實用可行的變體機翼柔性蒙皮方案。

應用約束板的復合材料車輪連接結構 1173

 0

一種應用約束板的復合材料車輪連接結構，是由上、下兩個約束板組成；在上、下約束板上分別預加工有螺栓孔和中心孔，以此保證車輪螺栓孔位置度和車輪中心孔尺寸精度；上、下約束板在復合材料車輪注塑成型前預置在車輪注塑模具中，為了提高金屬約束板與復材部分的連接強度，上、下約束板與復合材料接觸區域做表面滾花處理；車輪注塑成型過程中該上、下約束板在注塑壓力下與車輪復合材料部分緊密連接。該上、下兩個約束板組成的復合材料車輪連接結構，有效地提高與復材連接面的強度。復合材料車輪在使用過程中可安全緊固，避免復合材料車輪由于復雜載荷工況以及重復裝卸導致的車輪連接處復合材料的損傷，提高了復合材料車輪的連接可靠性。

復合材料及其制備方法以及環烴的催化氧化方法 762

 0

本發明涉及復合材料領域，公開了一種復合材料及其制備方法以及環烴的催化氧化方法。所述復合材料含有X_aY_bO_c量子點和熒光碳點，其中，X選自Sr、Ca和Mg中的一種，Y選自V、Ti、Nb和Ta中的一種，a表示X的原子數，a的范圍為0＜a≤4，優選為1≤a≤3，b表示Y的原子數，b的范圍為0＜b≤3，優選為1≤b≤2，c表示氧的原子數，c的范圍為0＜c≤8，優選為2≤c≤6，且，2a+b＝c。本發明采用熒光碳點/X_aY_bO_c量子點復合材料作為催化劑，在較溫和的條件下對環烴，例如環烯烴以及環烷烴的選擇性氧化具有優異的催化性能。

用于抗電磁輻射的納米纖維復合材料的制備方法 813

 0

本發明公開了一種用于抗電磁輻射的納米纖維復合材料的制備方法，包括炭黑/BaTi03復合粒子的制備、炭黑/納米BaTi03納米復合粒子的改性、紡絲液的制備、羥基磷灰石納米纖維的制備、納米纖維復合材料的制備步驟。本發明制備的納米纖維復合材料能夠使入射電磁輻射最大限度的進入材料內部，并對電磁輻射反射損耗和吸收損耗，阻礙表面能傳遞，使其衰減，將電磁輻射的能量快速轉化成熱能，減小電磁輻射的能量，并及時將轉化成的熱能散發出去，吸波損耗效果強，散熱性好；此外本發明制備的納米纖維復合材料質量輕，居里溫度較高，在高溫條件下穩定性強，能夠在多種不同環境下實現其抗電磁輻射的功能。

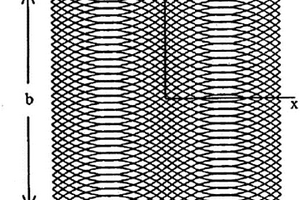

自動鋪絲復合材料固化變形預報方法 699

 0

本發明涉及自動鋪絲復合材料制造領域，具體而言，涉及自動鋪絲復合材料固化變形預報方法。該自動鋪絲復合材料固化變形預報方法，包括：建立自動鋪絲復合材料的正弦曲線走向模型，采用正弦曲線走向模型模擬完整的自動鋪絲復合材料；將正弦曲線走向模型應用到有限元模型中，控制自動鋪絲復合材料的纖維束之間的角度，設定邊界條件和載荷，模擬分析自動鋪絲復合材料的固化變形。采用該方法能夠很好地模擬結構件的變形預報，為絲束自動鋪放工藝提供指導。并且自動鋪絲復合材料雙曲面板固化變形預報平均誤差小于20％。

增韌增強尼龍復合材料及制備方法 795

 0

本發明公開了一種增韌增強尼龍復合材料及制備方法。所述尼龍復合材料包括共混的以下組分：尼龍6樹脂100重量份；玻璃纖維10～70重量份；增韌劑0.1～1重量份；助劑0.3-1.4重量份；所述增韌劑為以納米二氧化硅為負載的酰胺類化合物；所述助劑包括潤滑劑和抗氧劑。制備方法包括：所述組分按所述用量熔融共混后制得所述增韌增強尼龍復合材料。本發明不僅大幅度提高了尼龍復合材料的沖擊性能，其拉伸強度、彎曲強度以及彎曲模量也同時得到增強。

在復合材料艙體內安裝金屬支架的方法 925

 0

本發明公開了一種在復合材料艙體內安裝金屬支架的方法，首先在復合材料艙體上，根據金屬支架的安裝位置加工金屬支架安裝孔；其次以復合材料艙體的前端面作為安裝基準面，將支架定位工裝的基準定位件與復合材料艙體的前端面固定連接；然后以基準定位件為安裝基準，將支架定位工裝的支架定位件與基準定位件固定連接；將多個金屬支架分別裝入復合材料艙體內的指定位置，將金屬支架固定在支架定位件上；用復合材料上已經加工好孔來配加工各金屬支架上的安裝孔；拆掉支架定位工裝，將金屬支架裝入復合材料艙體內。本發明能夠在復合材料艙體內壁成形精度不需完全保證的情況下，實現金屬支架的準確安裝，工藝方法簡單，裝配質量易于保證。

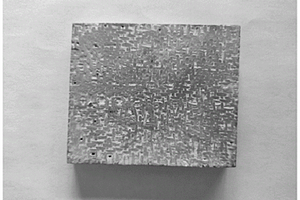

透光連續纖維增強復合材料及其制備方法 964

 0

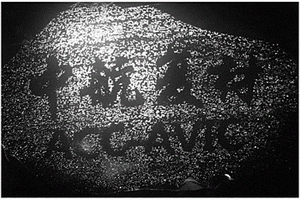

本發明屬于新型結構復合材料的制備技術領域，涉及一種透光連續纖維增強復合材料及其制備方法。即利用光纖在連續增強纖維復合材料定向有序分布，達到在分布方向透光的目的。這種復合材料不僅具有美觀等特點，并且可以節省能源，對某些結構還能一定程度提高復合材料的抗分層損傷能力，除此以外，這類復合材料可以通過設計表面圖案，使透光復合材料更美觀、可光顯示、透過特定形狀光信號等諸多優點，為一類新型的復合材料體系。

耐磨橡膠復合材料的制備方法 931

 0

本發明涉及石墨改性的耐磨橡膠復合材料的制備方法,將層狀晶層結構的膨脹石墨浸漬在含表面活性劑的水中或有機溶劑中,用攪拌及超聲處理制備成納米石墨片層的懸浮體系,然后將懸浮體系與橡膠膠乳或橡膠溶液混合,再加入絮凝劑破乳絮凝或不良溶劑沉淀,將絮凝物或沉淀物干燥成,經過混煉、硫化得到石墨/橡膠復合材料。本發明將乳液(溶液)共混工藝引入石墨/橡膠納米復合材料的制備中,實現石墨以納米級尺寸均勻分散于橡膠基體復合體系中,具有很好的增強效果,制備出力學性能優異、低摩擦系數、高耐磨損性的橡膠復合材料。

制備巨磁電復合材料的電鍍方法 980

 0

一種制備巨磁電復合材料的電鍍方法,涉及磁電復合材料的制備。該方法提供一種將燒滲有電極的陶瓷在高溫下極化后進行電鍍制備鐵電鐵磁復合材料。該方法將具有壓電效應的壓電陶瓷切片,燒滲上銀電極,然后把燒滲有銀電極的陶瓷在硅油里面進行極化,再將極化后的樣品在配制好的電鍍液中進行電鍍,直至電鍍上所需厚度的磁性層,得到鐵電鐵磁復合材料。與現有的聚偏氟乙烯熱壓固化及粘接方法相比,電鍍方法避免了有機塑料或粘接劑的塑性所帶來的彈性損失,不僅可以增強鐵電相和鐵磁相之間的彈性結合力,提高體系的磁電耦合性能,而且可以簡化生產工藝。

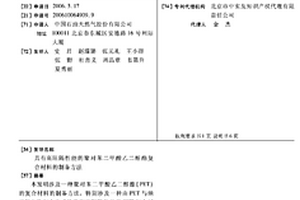

具有高阻隔性能的聚對苯二甲酸乙二醇酯復合材料的制備方法 700

 0

本發明涉及一種聚對苯二甲酸乙二醇酯(PET)的復合材料的制備方法,特別涉及一種由PET與納米氧化物復合而成的具有高阻隔性能的PET復合材料的制備方法。本發明的聚對苯二甲酸乙二醇酯與無機納米氧化物的復合材料,是在PET合成過程中的酯化或縮聚階段中加入無機納米氧化物溶膠,或無機納米氧化物顆粒與無機納米氧化物溶膠的混合物,所述的無機納米氧化物溶膠由無機納米氧化物和乙二醇組成,其中無機納米氧化物占無機納米氧化物溶膠總量的5WT%～30WT%。在上述無機納米氧化物存在的前提下合成PET復合材料。

含有鈣鈦礦型結構氧化物的復合材料及其制備方法和用途 946

 0

本發明提供一種含有鈣鈦礦型結構氧化物的復合材料及其制備方法和用途，所述復合材料包含以復合材料的重量計20%~99.99%的鈣鈦礦型結構氧化物和以復合材料的重量計0.01%~80%的氧離子導體氧化物。本發明可以采用溶膠-凝膠法制備鈣鈦礦型結構氧化物，采用燃燒法制備氧離子導體氧化物，然后將鈣鈦礦型結構氧化物和氧離子導體氧化物通過球磨或機械研磨的方式混合均勻，制得復合材料。本發明還涉及所述復合材料在固體氧化物燃料電池和固體氧化物電解池中的應用。

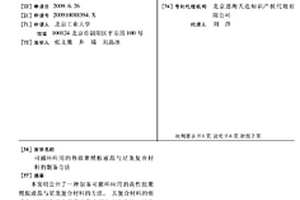

可循環應用的熱致聚酰胺液晶與尼龍復合材料的制備方法 741

 0

本發明公開了一種制備可循環應用的高性能聚酰胺液晶與尼龍復合材料的方法。其復合材料的組成為:以所有組分重量份數之和為100份計,尼龍98～80份,聚酰胺液晶2～20份,制備方法為將充分干燥的尼龍、聚酰胺液晶按照比例在常溫下混合均勻,經雙螺桿擠出機,在220℃～250℃溫度下,熔融、擠出、牽引、造粒,制得增韌尼龍共混物。本發明的尼龍與高分子液晶高性能復合材料的拉伸強度可達65.3MPA,楊氏模量可達1.65GPA,斷裂伸長率可達169%。將復合材料多次粉碎,重新加工,再制備出的復合材料性能仍然優異。本發明的這種新型復合材料制備操作簡便、共混物綜合性能好、可以回收,循環應用。

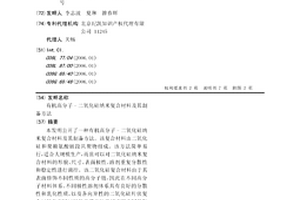

有機高分子-二氧化硅納米復合材料及其制備方法 1120

 0

本發明公開了一種有機高分子-二氧化硅納米復合材料及其制備方法。該復合材料由二氧化硅和聚賴氨酸嵌段共聚物組成。該方法簡單易行,適合大規模生產,而且可以對二氧化硅納米復合材料的形貌、尺寸、表面極性、溶劑重復分散性和穩定性進行調控。該二氧化硅復合材料由于其表面修飾不同性質的高分子鏈,因此在不同高分子材料體系、不同極性溶劑體系具有良好的分散性和乳化性質,以及各向異性的二氧化硅片狀復合材料在不同材料的相界面處能夠實現不同的取向,因而能夠對材料進行增強和增韌的改性,可用于材料改性、復合材料增強、增韌等領域,以及用于藥物載體和化合物分離等領域。

四硫化三鎳-氮摻雜石墨烯復合材料及其制備方法和應用 993

 0

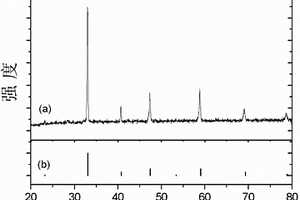

本發明提供一種四硫化三鎳-氮摻雜石墨烯復合材料及其制備方法和應用。本發明提供的Ni3S4-氮摻雜石墨烯復合材料中Ni3S4的含量為Ni3S4-氮摻雜石墨烯復合材料質量的70-90%。其制備方法為將堿式碳酸鎳與氮摻雜石墨烯混合分散于水中，再加入硫源，升溫至180-220℃，保溫11-13h進行反應，經分離、洗滌和干燥處理后，得到Ni3S4-氮摻雜石墨烯復合材料；其中，所述堿式碳酸鎳與氮摻雜石墨烯的質量比為1 : 0.2-1 : 2。本發明提供的Ni3S4-氮摻雜石墨烯復合材料作為鋰離子電池的負極材料，在140mA/g充放電速率下顯示出高的充放電容量(1300mAh/g以上)和高的容量保持率。

銅/石墨復合材料及其制造方法 763

 0

本發明涉及一種銅/石墨復合材料及其制造方法。該復合材料以碳質石墨為基體材料,以錫青銅合金為浸漬金屬。該復合材料制造方法步驟為:(1)在熱處理爐內將錫青銅合金熔化成熔融液,浸沒碳質石墨料塊,冷卻后形成包覆石墨料塊的銅包套;(2)將步驟(1)所得銅包套放進熱等靜壓機內進行熱等靜壓浸漬,溫度在1100～1300℃,氬氣氣氛,壓力在60～80MPa,并保溫保壓60～120min,之后帶壓冷卻;(3)將步驟(2)所得的銅包套取出,采取機械加工方法解剖銅包套,即可脫模得到銅/石墨復合材料成品。本發明的銅/石墨復合材料適用于高參數(溫度變化在-253～350℃、轉速10000rpm以上)機械動密封或軸承。

復合材料面內熱導率的測量方法 1170

 0

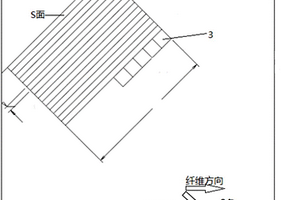

本發明涉及復合材料領域，提供了一種復合材料面內熱導率的測量方法，包括如下步驟：在復合材料平面內沿(90°?θ)角方向切割n根等規格的樣條，所述θ角為測試方向與纖維方向的夾角，所述n≥2；將樣條沿切割面翻轉90°，使得樣條切割面與復合材料纖維方向齊平，將n根樣條拼接得到拼接板材；在所述拼接板材上切割試樣測量熱擴散系數αθ；在復合材料平面上沿θ角方向切割試樣測量密度ρθ和比熱cθ；根據公式λθ＝αθ·ρθ·cθ計算得到復合材料θ角方向的面內熱導率。本發明提供的測量方法能夠測量復合材料面內不同方向的熱導率，測量過程中的熱損失小，測量結果精確度高。

纖維增強復合材料索橋及其制備方法 714

 0

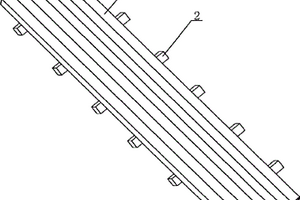

纖維增強復合材料索橋及其制備方法,包括索塔、拉索或吊索,其特征在于所述索橋的橋面主體為復數個沿索橋長度方向延伸的纖維增強復合材料橋梁構件并列設置構成。所述制備方法包括采用現場拉擠成型機械制備出與橋面長度相等的若干根纖維增強復合材料橋梁構件,將復數個纖維增強復合材料橋梁構件并列設置組成橋面主體。該索橋采用縱向設置的纖維增強復合材料橋梁構件作為橋面主體,可實現千米長跨距和數千米超長跨距索橋的橋面設計和施工,并具有較高的安全性能,橋體重量輕,橋面主體施工方便,使用壽命長,纖維增強復合材料索橋的制備方法施工方式簡單,能夠實現以纖維增強復合材料橋梁構件進行長跨距和超長跨距的索橋的快速安全建造。

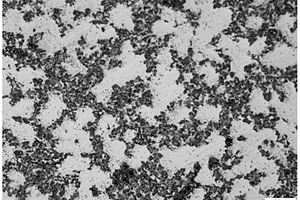

雙相陶瓷顆粒增強鋁基復合材料和制動鼓及其制備方法 1029

 0

本發明涉及制動鼓開發技術領域，具體提供了雙相陶瓷顆粒增強鋁基復合材料和制動鼓及其制備方法。該種雙相陶瓷顆粒增強鋁基復合材料包括增強體，所述增強體為SiC顆粒和TiB₂顆粒構成的雙相陶瓷顆粒，所述SiC顆粒占鋁基復合材料總量的10?20wt％，所述TiB₂顆粒占鋁基復合材料總量的5?10wt％，所述TiB₂顆粒的粒度為50?550nm，本發明提供的雙相陶瓷顆粒增強鋁基復合材料中氧化碳化硅碳化硅和二硼化鈦與鋁合金潤濕性好、結合強度高，碳化硅和二硼化鈦在基體鋁合金中的分布均勻，組織致密，具有高比強度、高比剛度、高硬度等優越性能，從而制得性能優良的雙相陶瓷顆粒增強鋁基復合材料制動鼓。

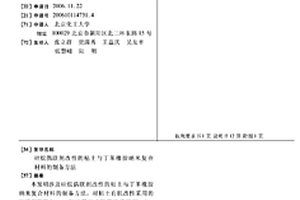

硅烷偶聯劑改性的粘土與丁苯橡膠納米復合材料的制備方法 826

 0

本發明涉及硅烷偶聯劑改性的粘土與丁苯橡膠納米復合材料的制備方法,對粘土有機改性采用的硅烷偶聯劑為Γ-氨丙基三乙氧基硅烷和雙-(Γ-三乙氧基硅基丙基)四硫化物。在常溫下先制備Γ-氨丙基三乙氧基硅烷改性的粘土水懸浮液,再與丁苯橡膠乳液攪拌混合,經過絮凝、洗滌、干燥、混煉、硫化得到Γ-氨丙基三乙氧基硅烷改性的粘土與丁苯橡膠納米復合材料。在混煉過程再加入雙-(Γ-三乙氧基硅基丙基)四硫化物還可以得到Γ-氨丙基三乙氧基硅烷和雙-(Γ-三乙氧基硅基丙基)四硫化物改性的粘土與丁苯橡膠納米復合材料。本發明制備方法在保證復合材料具有較高拉伸強度的同時,能大幅度提高復合材料的定伸應力、撕裂強度、氣體阻隔性。

碳纖維增強碳-鉿鉭碳固溶體復合材料及其制備方法 799

 0

本發明涉及一種碳纖維增強碳?鉿鉭碳固溶體復合材料及其制備方法。所述制備方法包括利用化學氣相滲透法在碳纖維預制體上制備熱解碳界面層，利用熱解法或前驅體浸漬裂解法制備C基體，然后利用鉿鉭碳陶瓷前驅體浸漬裂解法制備C?Ta_xHfC過渡基體，最后利用鉿鉭碳前驅體浸漬裂解法制備Ta_xHfC基體。本發明制得的C_f/C?Ta_xHfC復合材料中包含分布均勻的C?Ta_xHfC過渡基體，可增加第一C基體和抗氧化Ta_xHfC基體的熱匹配性，增強復合材料的力學性能；本發明制得的C_f/C?Ta_xHfC復合材料中Ta_xHfC含量高，可明顯增強復合材料的抗氧化性能。

碳納米管-高分子復合材料的氣相聚合生產方法及裝置 894

 0

本發明公開了一種碳納米管-高分子復合材料的氣相聚合生產方法，包括：提供催化劑及碳納米管；提供聚合單體；聚合單體、催化劑及碳納米管在無水無氧環境下進行氣相聚合原位獲得碳納米管-高分子復合材料。碳納米管是一維納米碳材料，具有高強度及良好的導電、導熱性能。通過該方法氣相聚合原位獲得碳納米管-高分子復合材料中，碳納米管既可以替代炭黑起到防止聚合物因反應放熱而熔融粘結的作用，又可以使復合材料具有良好的強度及導電導熱性能。該方法尤其適用于氣相聚合生產低軟化溫度的高分子材料(如乙丙橡膠等)復合物。本發明還公開了一種碳納米管-高分子復合材料的氣相聚合生產裝置。

多元醇固-固相變復合材料及其制備方法 881

 0

本發明提供了一種多元醇固-固相變復合材料,所述多元醇固-固相變復合材料包含多元醇固-固相變材料和樹脂基體材料,可避免熔融流動和滲透遷移問題,并且相變溫度范圍廣,相變潛熱大,相變溫度和相變潛熱可調。本發明還提供了制備多元醇固-固相變復合材料的方法,采用所述方法可制備具有各種型面和尺寸的、定型性好的多元醇固-固相變復合材料,并且制備工藝簡單,無環境污染。本發明的多元醇固-固相變復合材料在飛行器熱防護,精密儀器、儀表和電子器件等的恒溫控溫,熱障涂層,太陽能利用,工業余熱廢熱回收,電力移峰填谷等能源、材料、航空航天、紡織、電力、醫學儀器、建筑等領域具有廣泛的應用價值。

多層結構的聚合物基電介質復合材料及其制備方法 911

 0

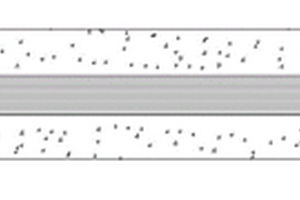

一種多層結構的聚合物基電介質復合材料及其制備方法屬于電介質材料領域?，F有聚合物基電介質復合材料無法兼顧介電常數和粘結性,且制備工藝復雜。本發明所提供的復合材料由疊加在一起的三層薄膜組成;外層薄膜中聚合物的體積份數為90%,無機陶瓷粒子的體積份數為10%;中間層薄膜中聚合物的體積份數為50-80%,無機陶瓷粒子的體積份數為20-50%。本發明通過以聚合物為基體,以無機陶瓷粒子為分散相,采用旋轉涂層技術分別制備外層和中間層薄膜后,采用熱壓工藝將外層薄膜與中間層薄膜結合在一起,得到多層結構的聚合物基電介質復合材料。本發明提供的復合材料具有介電常數高、粘結性能好、制備工藝簡單等優點。
