全部
▼
熱搜：
734
0
本發明涉及一種鋰電池涂層隔膜及其制備方法。所述涂層隔膜包括隔膜基體以及涂層材料，所述涂層材料包括ZnF2/ZnS異質結構摻雜的多孔碳納米纖維和粘結劑。所述涂層隔膜的制備方法包括如下步驟：1)聚乙烯吡咯烷酮、乙酸鋅、聚四氟乙烯乳液混合溶液的配置；2)靜電溶吹紡絲；3)對制備的初生纖維膜進行預氧化處理；4)對預氧化處理的納米纖維進行水熱反應；5)將水熱反應后的納米纖維進行碳化；6)將碳化后得到的ZnF2/ZnS異質結構摻雜的多孔碳納米纖維與粘結劑混合均勻，制成漿料并涂覆于隔膜表面六個步驟。本發明提供的涂層隔膜可有效地抑制鋰二次電池中鋰枝晶的生長，改善電池的安全性能，具有重要的應用前景。
1037
0
本發明公開了一種鋰離子電池及其封裝檢測方法，所述鋰離子電池包括電池殼體和設于所述電池殼體內部的芯包，所述芯包包括正極片、負極片、隔膜以及和電極片電連接的電極極耳，所述電池殼體的內部還設有氣囊，所述氣囊的內部包含被檢氣體，所述被檢氣體為不與電池內物質反應的氣體。本發明利用氣囊結構使被檢氣體同時封裝于電池內部，然后通過外加壓力使氣囊破裂，通過對逸出的被檢氣體的直接檢測達到電池封裝效果檢驗的目的，不僅解決了現有鋰離子電池密封性檢測方法精度低、易漏判的缺陷，氣囊結構也不會影響電池的正常安全使用，不會造成電池鼓脹或是爆炸的風險，具有良好的應用前景。
962
0

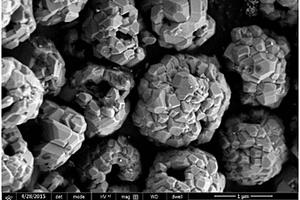

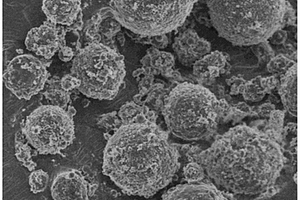

本發明為一種中空多孔級次微納結構球形鎳錳酸鋰材料的制備方法。該方法包括以下步驟：（1）將可溶性鎳鹽、錳鹽和尿素溶于混合溶劑中，攪拌得到混合溶液；（2）然后150~190℃水熱反應4~12小時，冷卻、洗滌、過濾、干燥后，制得Ni0.25Mn0.75CO3前驅體；（3）將前驅體在空氣中450~550℃預燒后，先放入無水乙醇中，再加入鋰源化合物，加熱攪拌待乙醇揮發后，空氣中700~900℃煅燒，冷卻后即得LiNi0.5Mn1.5O4材料。本發明無需使用任何的模板劑，僅通過簡單的柯肯達爾效應制備的中空多孔級次微納結構球形鎳錳酸鋰材料同時結合了納米一次顆粒、多孔結構和中空結構的優點，可顯著提高材料的倍率性能和循環性能。
836
0

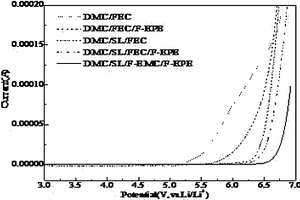

本發明的首要目的在于提供一種用于鋰離子電池的高電壓電解液的制備方法。本發明的另一目的在于采用氟代醚和氟代碳酸酯以及砜類溶劑共同替代常規碳酸酯類溶劑，解決單一使用砜類溶劑與石墨負極相容性較差，普通醚類溶劑介電常數低等問題，從而提高電解液的整體高電壓功能性，解決對鋰離子電池的高能量密度化日益高漲的需求。本發明的高電壓電解液具有制備方法簡單，不易分解，脹氣率低等優點，此外，選用的添加劑使電解液本身性能改善的同時還能在正負極表面形成優良的界面膜，有效提高鋰離子電池高電壓下的電池容量以及循環性能，適用于工業化生產，應用前景廣泛。
1042
0
本發明涉及一種鋰離子電池負極用硅/中間相碳微球復合材料的制備方法；將中溫瀝青與納米硅粉混合均勻后，升溫至瀝青熔化后，然后升溫至400?450℃下進行反應，反應結束后自然降溫；洗滌，分離，干燥；得到未炭化的硅/中間相碳微球復合物；在高溫爐中，將制得的硅/中間相碳微球以1～3℃/min的升溫速率升至200?300℃穩定化，再以1～3℃/min的升溫速率升至800～1100℃進行炭化處理，然后自然冷卻至室溫，獲得鋰離子電池用硅/中間相碳微球復合材料。本發明中采用的原料價格低廉，不需要加入表面活性劑和分散介質，易于規?；I生產。用于鋰離子電池，具有高容量、高穩定性和長循環壽命的特點。
1143
0
本發明公開了一種高電壓、高安全鋰離子電池及其制備方法，包括正極片、負極片、隔膜和電解液；正極片包含正極活性物質、導電劑、粘結劑及集流體，正極活性物質含有磷酸釩鋰；負極片包括負極活性物質、導電劑、粘結劑及集流體，負極活性物質為碳基材料和/或硅基材料；隔膜為耐高溫、耐高電壓高安全隔膜；電解液為高電壓電解液。制備方法包括制作正、負極極片；將正極片、隔膜、負極片組裝成極組并裝配電池；注液；采用“中低電壓分段梯度化成”結合“高電壓分段梯度化成結合涓流化成”的方法化成。該高電壓、高安全鋰離子電池在4.4?5.0V長期工作條件下具有優異的循環壽命，同時具備優異的安全性能，實現了能量密度及安全性的雙重提升。
983
0

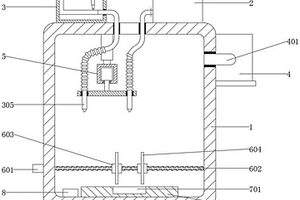

本實用新型涉及鋰離子電池封口技術領域，具體涉及一種鋰離子電池封口裝置，本實用新型通過抽真空機將真空箱內抽成真空狀態，通過一號伸縮桿帶動封口機構向下移動，使一號注射器箱鋰離子電池內部注射電解液，通過封口機構轉動180度，通過二號注射器將鋼珠放置在鋰離子電池口部，對其封口，有效簡化結構，便于封口操作，有效提高加工效率；通過排氣電機帶動雙向螺紋桿轉動，使移動塊帶動排氣擠壓板箱內側移動，對鋰離子電機外殼進行擠壓，將注射電解液時帶有的氣體排出，有效防止鋰離子電池外殼膨脹，使鋰離子電池能夠正常工作。
805
0

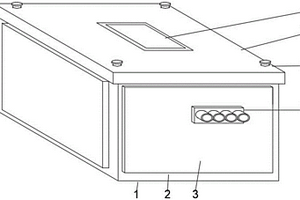

本實用新型公開了一種便于拆裝的鋰離子蓄電池組，包括外殼，還包括拆裝組件和緩沖組件，所述拆裝組件由上蓋、螺栓、容腔、固定座、滑動座、限位軸、緩沖墊和鋰離子蓄電池組體組成，所述外殼頂部安裝有上蓋，所述上蓋頂部可拆卸安裝有螺栓，所述外殼內部開設有容腔，所述容腔內底部對稱安裝有固定座，所述固定座頂部可拆卸安裝有鋰離子蓄電池組體，所述鋰離子蓄電池組體兩側對稱安裝有緩沖墊，所述容腔內頂部側壁開設有滑槽B，所述滑槽B內垂直滑動連接有滑動座。本實用新型通過緩沖組件，對鋰離子蓄電池組體進行緩沖，防止鋰離子蓄電池組體經受沖擊、振動、碰撞、跌落后損壞，通過拆裝組件，便于對鋰離子蓄電池組體進行快速更換。

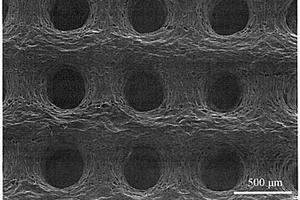

本發明屬于鋰電池技術領域，公開了一種抑制鋰枝晶生長的三維梯度碳骨架復合材料及其制備方法。本發明首先采用操作簡便的研磨技術制備了多種打印墨水，然后采用可以精準控制的3D打印技術制備具有梯度結構的框架，之后熱解處理得到具有一定導電性的碳復合材料。以該方法制備的3D集流體所組裝的金屬鋰電池安全運行時間得到延長，鋰枝晶得到有效抑制，且制備工藝簡單，為高性能金屬鋰負極集流體提供一定的技術指導。
1074
0

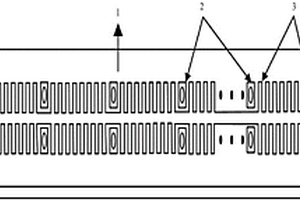

基于鈮酸鋰晶體的多波長可調諧窄帶濾波器，以鈮酸鋰晶體為基底，在沿鈮酸鋰晶體x，y或z方向上交叉制備布拉格波導光柵和無光柵的波導結構，并在無光柵的波導兩側制備電極結構，構成多波長可調諧窄帶濾波器結構。其中各段布拉格波導光柵周期相同，濾波器結構如圖1所示。該濾波器利用鈮酸鋰晶體的電光效應，來實現多波長調諧濾波的功能。本發明的優勢：通過改變電極上所加電壓，可以實現多波長調諧濾波；濾波器可以通過選擇加電壓電極的個數，來實現濾波器所濾波長數量的選擇；利用鈮酸鋰晶體的電光特性，調諧速度快，具有廣泛的應用前景。
1108
0

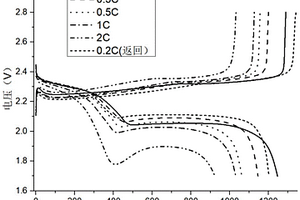

本發明為一種鋰硫電池正極骨架材料及其制備方法和應用。所述鋰硫電池正極骨架材料為為UIO?66和石墨烯，石墨烯包裹著UIO?66。所述鋰硫電池正極骨架材料中石墨烯包裹著粒徑為400～600nm的UIO?66，石墨烯和UIO?66的質量比為1：5混合。制備方法中，通過將UIO?66與石墨烯的混合溶液進行噴霧干燥，使UIO?66被石墨烯包裹，最終得到的產品作為正極支撐材料。本發明得到的正極材料，可以負載正極硫元素，能抑制單純硫正極帶來的穿梭效應、硫向硫化鋰轉變時的體積膨脹和硫本身的導電性差等問題，提高鋰硫電池的性能。
1003
0
一種三仲丁基硼氫化鋰的制備方法，包括三仲丁基硼制備步驟、反應物配置步驟、三仲丁基硼氫化鋰制備步驟，其特征在于，所述三仲丁基硼制備步驟中，制備反應工藝原理為 : 3Mg+BF3·Et2O+3C4H9Br＝(C4H9)3B+3MgBrF，所述三仲丁基硼氫化鋰制備步驟中，制備反應工藝原理為 : (C4H9)3B+LiAlH4+C6H12N＝Li(C4H9)3BH+AlH3·C6H12N。其有益效果是 : 加入三乙烯二胺(TED)可以和氫化鋁生成TED?AlH3白色沉淀從體系中除去，避免反應向第二步發展。從而得到三仲丁基硼氫化鋰。
1074
0

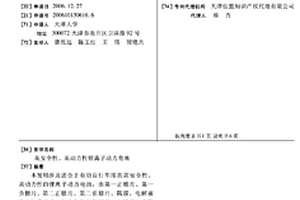

本發明涉及適合于電動自行車用的高安全性、高動力性的鋰離子動力電池,由第一正極片、第一負極片、第二正極片、第二負極片、隔膜、電解液及電池殼組成,電池為激光焊封口;電解液由六氟磷酸鋰(LIPF6)、有機溶劑、過充添加劑環己苯和阻燃添加劑三Β一氯乙基磷酸酯(TCEP)組成;電池殼的蓋板上設有注液孔、防爆片;電池芯的纏繞順序由內到外分別為第一正極片、隔膜、第一負極片、隔膜、第二正極片、隔膜、第二負極片、隔膜。本發明相比現有技術具有良好的耐過充性能、良好的熱穩定性能和良好的動力性。
1132
0

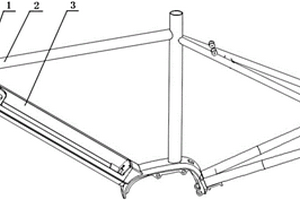

本實用新型涉及一種帶有新型鋰電池安裝結構的電動車車架，包括車架本體及鋰電池，在車架本體的主梁管上設置有電池安裝槽，電池安裝槽為一頂部及其中一個側部打開的結構，在該電池安裝槽的前部安裝有固定柱，在固定柱的后部電池安裝槽槽內設置有前固定座，在前固定座上安裝有放電插頭，在電池安裝槽槽內的后部上分別設置有后固定座及后定位槽；在鋰電池的前端設置有與前固定座相卡裝的前固定槽、插入固定柱的插孔以及與放電插頭相安裝的放電插孔，鋰電池的后端設置有與后固定座及后定位槽相卡裝的后固定槽及后定位凸起。本實用新型具有便于鋰電池的安裝與拿取、避免鋰電池因磕碰而變形、保證鋰電池正常使用、延長鋰電池使用壽命等優點。
1142
0
本發明公開了一種以磷酸亞鐵鋰作正極、以鋁作為負極的可充3V扣式鋰電池的制作方法：磷酸亞鐵鋰、石墨、炭黑、聚四氟乙烯按比例混合均勻，干燥后壓成圓片作正極；磷酸亞鐵鋰質量50%～60%的鋁粉和鎳粉按照質量比95：5比例混合均勻壓成圓片作負極；加上0.1mm聚丙烯隔膜沖成圓片；在相對濕度≤2%的環境中，組裝成扣式電池，加入1MLiFP6在EC/DMC(50 : 50)電解液，3MPa壓力封口；對電池進行0.1C充電到3.5V，再保持3.5V恒壓共計充電12小時，制成3V可充電扣式電池。本發明的優點在于方法簡單，成本低，容量高、深度放電能力強、循環壽命長，適合大規模的工業化生產。
738
0

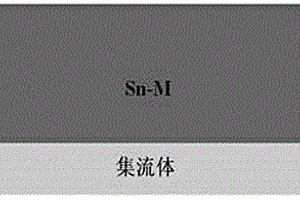

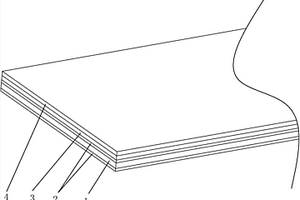

一種鋰離子電池用錫基復合薄膜材料，由銅箔基底或泡沫銅基底和Sn-M薄膜疊加組成；Sn-M薄膜為由Sn、M兩種元素組成單層結構的薄膜，其中Sn為α-Sn或β-Sn，M為Ti、Al或Zn，Sn-M薄膜厚度為0.01-10μm；其制備方法是，采用金屬靶Sn和金屬M同時濺射工藝，在銅箔基底或泡沫銅基底上制備Sn-M薄膜；該薄膜用作鋰電池的電極材料。本發明的優點是：與純Sn膜相比，金屬M的加入抑制了鋰離子在電極上的嵌入和脫出產生的體積效應問題，提高Sn的循環性能和薄膜負極的循環壽命；該方法制備薄膜工藝簡單，不僅降低了生產成本，而且提高薄膜材料制備的可重復性，有望應用于高能、高功率的薄膜型鋰電池。
1103
0

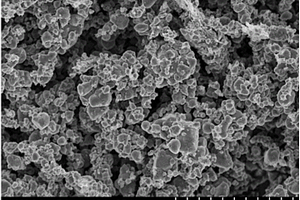

本發明公開了一種低成本磷酸鐵鋰材料、其制備方法及用途。本發明的方法包括：1)將鋰源、鐵源、磷源和任選的摻雜元素源混合得物料，加入碳源和溶劑進行研磨，干燥得前驅體；2)在加入助劑的條件下對前驅體進行粉碎；3)對粉碎得到的物料進行壓塊；4)將壓塊后的物料置于反應爐中，于惰性氣氛下升溫并恒溫焙燒，破碎得磷酸鐵鋰材料。采用本發明的方法制備磷酸鐵鋰，不僅制造成本顯著下降，設備產能明顯提升，而且采用其作為正極活性材料制成的電池的電化學性能優異，1C的放電容量在140.2mAh/g以上，循環至循環容量比前三周容量的平均值≤80％時的周次在3640次以上。

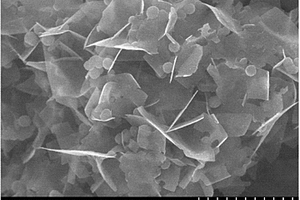

本發明公開一步法制備鈦基片/鈦球形復合鋰離子電池負極材料的方法，將0.5-3質量份十六烷基胺溶于100體積份乙醇中，加0.5-2體積份濃氨水和1-3質量份鈦酸異丙酯，加50體積份蒸餾水，蒸餾水中含0.03-1質量份的LiOH·H2O，將反應液移至反應釜中，100-300度下反應1-48h，釜冷卻至室溫后，通過離心、洗滌得到白色沉淀，將白色樣品烘干；將烘干的樣品在500-800度下鍛燒2h。本發明成功合成鈦基片/鈦球形復合材料，將其用于鋰離子電池負極，電流密度3500mA/g下充放電500次循環后，容量仍100mAh/g以上。
806
0
一種提高鋰離子電池正極材料鈷酸鋰電位的制備方法，按照下列步驟完成：四氧化三鈷、鋰鹽混合并加入添加劑T1→預處理→高溫一次燒結→表面處理→二次混合→預處理→低溫二次燒結→表面處理→產品。利用此工藝生產出來的鈷酸鋰不但具有原有性質，而且還能夠實現4.4V充放電；該產品已經經過客戶使用，客戶將材料做成成品電池進行測試，測試電流倍率為0.2C，放電電壓范圍在3.0V~4.35V之間，測得材料的比容量大于160mAh/g；以1C充/1C放循環10次，容量保持率在99.5%以上。
690
0

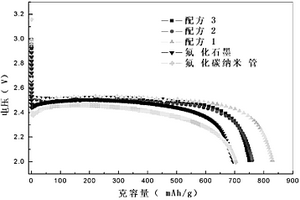

本發明涉及一種鋰電池正極材料用氟化碳的制備方法，步驟包括：(1)選取X＝0.9～1.0的氟化石墨CFX和X＝0.9～1.1的氟化碳納米管CFX；(2)將質量比范圍為6∶4至9.5∶0.5的氟化石墨CFX和氟化碳納米管CFX在球磨機中球磨2～3小時，即為鋰電池正極材料用氟化碳。本發明采用氟化石墨與氟化碳納米管混合物作為電池用氟化碳正極材料，使氟化碳納米管材料較好的分散在氟化石墨顆粒周圍，消除高團聚性；通過氟化碳納米管對電子和鋰離子快速遷移和傳導具有促進作用，提高了電子在材料顆粒間的傳遞，減小了氟化石墨的電絕緣性，大幅度改善了電池放電初期出現明顯電壓滯后現象，提高了鋰氟化碳電池體系的倍率放電性能。
964
0

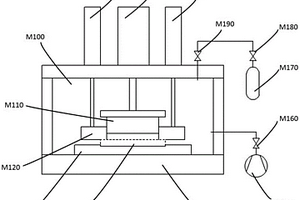

公開了一種制造平面鋰靶材組件的設備，包括：真空室；與真空室相連的抽真空裝置和可選的破真空裝置；用于支撐初始靶材組件的支撐件和用于向初始靶材組件施壓的施壓件，其中所述支撐件和所述施壓件以可移除的方式置于所述真空室中；加熱裝置，用于加熱被所述支撐件支撐的初始靶材組件。本實用新型的技術方案解決了平面鋰靶材生產中靶材質量不佳的問題，所制造的靶材組件具有高抗拉強度，還可以解決金屬鋰柔軟和黏性所導致的生產問題，使靶材組件的生產簡潔易行，且基本無原材料浪費。
904
0

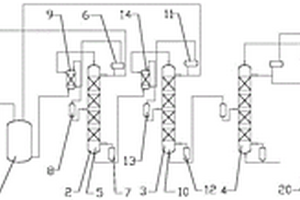

本實用新型提供一種鋰電池生產中NMP回收提純精密處理的設備，包括吸收裝置、緩沖裝置、三個串聯的精餾裝置和吸附裝置，吸收裝置出液口與緩沖裝置入口連接，緩沖裝置出口與第一脫水精餾裝置進料口連接，第一脫水精餾裝置重組分采出口與第二脫水精餾裝置進料口連接，第二脫水精餾裝置重組分采出口與NMP精餾裝置進料口連接，NMP精餾裝置塔頂輕組分采出口與吸附裝置進料口連接，吸附裝置中填充吸附劑，第一脫水精餾裝置塔頂輕組分采出口與吸收裝置進液口連接，第二脫水精餾裝置塔頂輕組分采出口與緩沖裝置入口連接。該裝置采用三塔串聯并經吸附塔精密處理，將鋰電池生產中NMP廢氣回收提純為電子級NMP溶劑，可直接用作鋰電池生產中正負極材料的溶劑。
1142
0

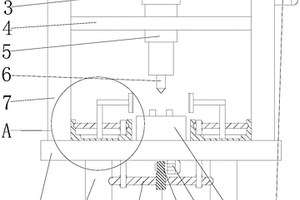

本實用新型公開了一種新型鋰電池加工焊接設備，包括底板，所述底板的底部固定安裝有兩個支撐腿，兩個所述支撐腿之間共同轉動連接有轉桿，所述轉桿的表面中間固定安裝有從動齒輪，所述底板的底部中間固定安裝有第三電機，所述第三電機的輸出軸上固定安裝有主動齒輪。本實用新型中，第三電機轉動，帶動轉桿旋轉，通過皮帶帶動兩個第三螺紋桿旋轉，從而使兩個豎桿相互靠近或遠離，從而便于對平臺上的鋰電池進行固定夾緊或拆卸，從而可以大大增加焊接的效率，第二電機轉動帶動第二螺紋桿轉動，從而可以帶動上支撐桿的升降，從而便于改變平臺與水平面之間的夾角，從而便于對鋰電池的頂部和四周進行焊接，可以使焊接效果更好。
831
0

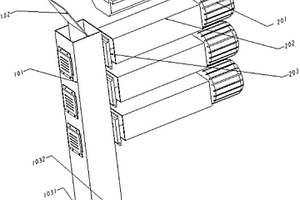

本實用新型提供了一種用于鋰電池拆解的三級風選設備，包括送料裝置、密封桶及三個風機結構；密封桶內部設有豎直管道，豎直管道的正上方及正下方均設有開口，豎直管道的正上方開口處正對送料裝置的出料口；三個風機結構的出風口豎直排列設置在豎直管道內部，每一風機結構的出風口的正前方均設有引風結構，每一引風結構均與密封桶連接。本實用新型所述的一種用于鋰電池拆解的三級風選設備，解決了傳統鋰電池拆解過程中污染環境，并且人工拆解效率低下且耗費大量人工，增加了電池拆解過程中成本的技術問題。
1119
0

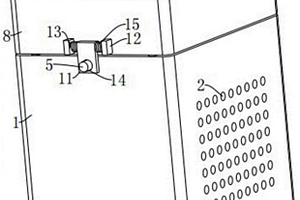

本實用新型公開了一種便于裝配的組合式鋰離子電池，包括外殼，所述外殼的內部插接有電池箱，所述電池箱的頂部固定嵌裝有多個鋰離子電池，所述外殼的開口處密封貼合有頂蓋，所述頂蓋的兩側均設置有用于固定頂蓋的固定組件，所述外殼的底部內壁設置有方便取出電池箱的彈力組件，本實用新型結構簡單，外殼和電池箱均為可拆卸結構，方便對電池的裝配和拆卸，固定孔套在連接桿上可以固定頂蓋，對外殼的開口進行密封，海綿墊片可以減小外殼和電池箱之間的間隙，減少電池箱的晃動，當拆下頂蓋時，電池箱可以通過彈簧的彈力伸出外殼外，并且外殼的兩側設置了散熱孔，輔助鋰離子電池的散熱。
1099
0

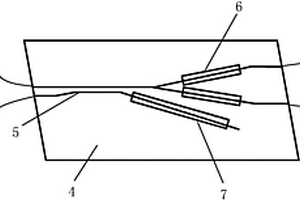

本實用新型公開了一種鈮酸鋰薄膜多功能集成光學器件，包括：基底材料、下層電極、下緩沖層、鈮酸鋰薄膜、波導耦合器、Y分支波導、上緩沖層、波導耦合器吸收層電極和Y分支波導調制器電極。本實用新型所述鈮酸鋰薄膜多功能集成光學器件可實現3dB波導耦合器與Y波導調制器的單片集成，有利于該集成芯片的小型化，可實現光纖陀螺用集成光學器件集成度的提升、光纖陀螺儀體積的縮小以及光纖陀螺系統可靠性的提升。
890
0

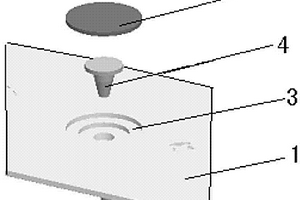

本實用新型涉及一種封釘式注液孔結構的動力鋰離子電池，包括電池蓋板和封帽，其特征是：所述電池蓋板設有階梯式凹臺，所述階梯式凹臺中鑲嵌有密封膠釘，所述封釘表面固接有封帽。有益效果：方型動力鋰離子電池注液孔封釘新結構，封釘采用高抗腐蝕，耐高溫，不易老化材質制作，封帽采用純鋁材質沖壓制成成本低已加工。采用焊接的方式將封帽直接平行與電池蓋板對應的位置焊好進行連接。在電池蓋板平面預留有平臺，將密封膠釘，封帽通過激光焊接固定，簡化了裝配工藝?？梢詮V泛應用于方型動力鋰離子電池外部，采用整體的模塊式注液孔裝置更好的增加了電池注液孔部位的密封效果，有利控制出現的質量問題，提高了電池的性能。
707
0

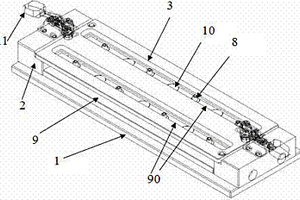

本實用新型公開了一種鋰離子電池組中鎳排和匯流排的焊接裝置，包括底板（1），所述底板（1）頂部橫向放置有一個底座（2）所述底座（2）頂部橫向對稱安裝有多個磁鐵（10），所述磁鐵（10）的正上方放置有所述鎳排和匯流排。本實用新型公開的一種鋰離子電池組中鎳排和匯流排的焊接裝置，其通過安裝多個磁鐵，可以將鎳排和匯流排緊密吸合在裝置底座上，從而可以消除對蓋板平整度的依賴，有效消除由于蓋板受熱變形而導致無法將鎳排、匯流排有效壓緊所導致的焊接不良問題，保證對鎳排和匯流排進行焊接時的焊接質量，提高對鎳排和匯流排的焊接工作效率，降低焊接工作成本，進而保證鋰離子電池組的生產質量，降低鋰離子電池組的生產成本。
中冶有色為您提供最新的天津有色金屬理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年08月07日 ~ 09日
