湖北有色金屬理論與應用

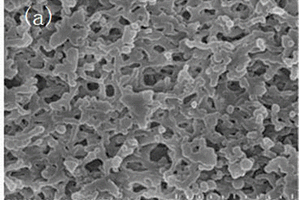

單離子聚合物電解質隔膜的制備方法 1114

 0

本發明公開了一種單離子聚合物電解質隔膜的制備方法，采用水溶性單離子聚合物在聚乙烯醇溶液中成膜，乙醇作為凝固浴制備得到的單離子聚合物電解質隔膜，可有效提高鋰離子的遷移數，同時離子電導率、穩定性及機械性能均較好。制備的單離子聚合物隔膜沒有晶態區域存在，有效地提高了隔膜的孔隙率，同時也為鋰離子提供了更加通暢的通道；隔膜孔隙率87.82％，吸液率到達88.46％；拉伸強度為8.42Mpa；加熱到250℃不收縮，并且具有良好的柔韌性；熱分解溫度245℃，高于一般鋰離子電池的工作溫度；隔膜的電化學穩定窗口約4.4V，表明本發明實施例制備的PVA?BAEE單離子聚合物電解質隔膜具有良好的電化學穩定性，滿足鋰離子電池對隔膜的電化學穩定性需求。

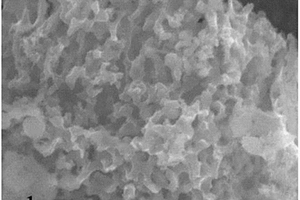

蜂窩狀硅碳復合材料、其制備方法和應用 1095

 0

本發明屬于鋰離子電池負極材料領域，更具體地，涉及一種蜂窩狀硅碳復合材料、其制備方法和應用。該硅碳復合材料通過一步反應制得，具有蜂窩狀結構，包括三維貫通的多孔硅以及碳填充在所述多孔硅孔道中，所述多孔硅顆粒尺寸為1～3微米，所述多孔硅孔徑為100～200納米，介孔孔徑為20～40納米；所述多孔硅顆粒表面包覆有無定型碳。將本發明的硅碳復合材料用作鋰離子電池負極材料，其循環性能和倍率性能良好，可應用于制作長壽命的高能量密度鋰離子電池負極材料，由此解決現有技術用作鋰離子電池材料的硅碳復合材料制備方法復雜、條件苛刻、成本昂貴等技術問題。

高金屬含量的納米碳化硅材料的制備方法和應用 784

 0

本發明提供一種高金屬含量的納米碳化硅材料的制備方法，以及使用該高金屬含量的納米碳化硅材料制備的電極、全碳化硅鋰二次電池。該制備方法所用原料包括非晶碳化硅粉、聚硅氧烷、鋰化聚乙炔和金屬混合粉末，所述金屬混合粉末由金屬鋰粉、金屬鋁粉、金屬鈹粉、金屬鎂粉、金屬鈦粉混合而成，并同時采用介質阻擋放電等離子體工藝和高能超快激光技術，所得到的米碳化硅材料中金屬含量高；由該高金屬含量的納米碳化硅材料制備的電極組裝而成的全碳化硅鋰二次電池的壽命長、容量高、循環性能好，其首次庫倫效率達到99.9％，放電平臺為4.1～3.5V，比容量達到2450mAh/g，放電能量密度達到1600～2000Wh/kg，功率密度達到1600～2000W/kg，循環周期可以達到20000次。

基于紫外交聯的離子導體/聚氧化乙烯復合固態電解質的制備方法 744

 0

本發明涉及一種基于紫外交聯的離子導體/聚氧化乙烯復合固態電解質的制備方法，包括有以下步驟：1)將鋰鹽溶于離子液體中，通過磁力攪拌獲得含有鋰鹽的離子液體；2)將含有鋰鹽的離子液體加入活化的MOFs材料中并研磨均勻，高溫干燥后得到MOFs基離子導體；3)將聚氧化乙烯、鋰鹽和步驟2)中的MOFs基離子導體進行混合球磨，模壓成型獲得較致密的復合固態電解質薄膜；4)將交聯液均勻涂敷在所得的復合固態電解質薄膜表面；5)待其充分吸收后，采用紫外光照射步驟4)中的復合固態電解質薄膜，制備得到離子導體/聚氧化乙烯復合固態電解質。本發明的有益效果是：該材料具有優異的綜合性能，可作為固態電解質材料應用于固態電池。

催化伯胺-丙烯酸酯雙加成反應的方法及其應用 764

 0

本發明屬于聚合物電解質技術領域，具體公開了一種催化伯胺?丙烯酸酯雙加成反應的方法及其應用，該方法在伯胺類單體和丙烯酸酯類單體的反應體系中引入鋰鹽作為催化劑，所述鋰鹽解離出的鋰離子與所述丙烯酸酯類單體中的羧基進行配位，降低雙鍵的電子云密度，從而催化所述伯胺類單體和所述丙烯酸酯類單體發生單加成反應后生成的仲胺類單加成中間產物進行第二步加成反應，得到叔胺類雙加成產物。本發明利用鋰鹽催化伯胺?丙烯酸酯雙加成反應，大大提高了反應效率，轉化率高，利用該反應體系原位制備凝膠聚合物電解質，簡單高效，反應條件溫和，制得的凝膠聚合物電解質材料結構穩定，具有優異的電化學性能。

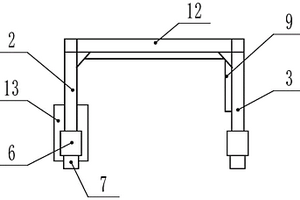

U形云母防火蓋板及加工設備 870

 0

本發明公開了一種U形云母防火蓋板及加工設備，包括云母蓋板，所述云母蓋板為U形座板，所述云母蓋板由底板與其兩側壁上的立邊板裝配而成，所述云母蓋板的原材料為云母紙，且云母紙的外側壁上裝配有有機硅膠，該U形云母防火蓋板及加工設備，還包括熱模壓機；該U形云母防火蓋板及加工設備，通過云母蓋板形狀的設置，能夠最大化其與鋰電池包之間的接觸面積，進而便于使其包裹在鋰電池的外表面上，配合上自身的散熱能力，同時其自身云母紙與有機硅膠的設置，能夠保證其絕緣效果，進而保證其防火效果的同時還能夠最大化對鋰電池進行高效散熱，解決了現有云母蓋板形狀簡單，散熱效果和絕緣性差進而導致鋰電池包易受熱損壞的情況發生。

便攜式布防攝像機 1048

 0

本發明公開了一種便攜式布防攝像機，包括攝像機主體，還包括支撐主體、鋰電池和硬盤錄像機，所述支撐主體包括支撐底座、連接桿和彎桿，所述彎桿的一頭插入連接桿固定安裝，所述彎桿的另一頭安裝所述攝像機主體，所述支撐主體上設有鋰電池安裝裝置，所述鋰電池安裝裝置包括至少一個安裝導軌，所述鋰電池上設有與所述安裝導軌相配合使用的卡槽，所述硬盤錄像機安裝在所述支撐主體上，該布防攝像機可以根據使用需要進行位置的布置，適合室外大型活動的監視使用，適合公安破案偵察等情況使用，整體體積較小，方便使用者進行攜帶和安裝使用，可以不需要外接電源的條件下進行工作，具有防水功能，適合在戶外雨天進行使用。

低成本、高效率的新型注液方法 888

 0

本發明涉及一種低成本高效率的新型注液方法，其具體步驟如下：鋰電池固定在接觸式夾具中，將放有電池的夾具置于高壓密封倉體內，真空烘烤，烘烤后通入氮氣，待腔體中的溫度降至30?50℃時，通過氣缸驅動，將電池上升至位于腔體內側壁上的注液嘴處；當注液嘴與電池的注液口對準后，管道外的閥門同時打開，注液嘴的電解液通過電池的注液口注入到鋰電池中；當注入液達達到60％?70％后，關閉與電解液儲罐連接的閥門，同時對倉體內部和管道施和負壓的循環，將電解液完全注入到鋰電池中。本發明的優點是鋰電池在烘烤冷卻倉中直接進行注液，簡化了制造工序，減少能耗，降低成本；同時有效避免電池在出烤箱后在外環境下吸水，延長了電池的壽命。

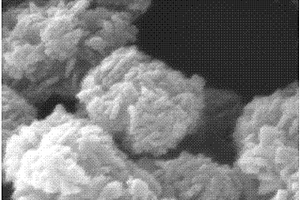

微納結構磷酸鐵的制備方法 1117

 0

本發明公開了一種微納結構磷酸鐵的制備方法。將硫酸亞鐵溶液、磷酸和氧化劑分別導入反應容器,氧化反應2～5h后,加入硫酸亞鐵和磷酸總量10～0.05wt%的水溶性非離子表面活性劑,升溫至50～100℃,紊流循環20～60分鐘后,再加入5～20wt%氫氧化鈉溶液,在線控制反應體系的pH為2.0～4.5;加堿完畢后,繼續紊流循環20～60分鐘,然后靜置陳化120～600min后分離;用純凈水洗滌產物至pH5～7,將產物烘干并對產物表面進行熱處理。該方法制備出流動性好、高分散性和比表面積可控的類球形磷酸鐵納米團簇,一次粒子小于100nm,團簇顆粒大小在200nm～2μm間調控,該產品可用于鋰離子電池正極材料磷酸鐵鋰的制備,也可以用于食品添加劑、生物醫藥等領域。

鈉離子插層Ti₃C₂ MXene材料及其制備方法 833

 0

本發明涉及一種鈉離子插層Ti₃C₂?MXene材料及其制備方法。其技術方案是：按鈦鋁碳粉體∶鹽酸溶液∶氟化鋰粉體的質量比為(1.0～2.0)∶(2.0～4.0)∶1配料，在聚乙烯塑料容器中水浴攪拌，超聲處理和離心處理，得到固體Ⅰ，然后將固體Ⅰ用去離子水和乙醇交替洗滌至上清液呈中性，過濾，制得Ti₃C₂?MXene材料。將所述Ti₃C₂?MXene材料置于NaOH溶液中，水浴攪拌，再進行超聲處理和離心處理，用去離子水和乙醇交替洗滌至上清液呈中性，真空干燥，制得鈉離子插層Ti₃C₂?MXene材料。發明具有制備條件溫和和易于控制的特點；所制備的鈉離子插層Ti₃C₂?MXene材料層間距大和比表面積大，應用于鋰/鈉離子電池中有較高的質量比容量。

工業化循環利用叔丁基硫醇的工藝 773

 0

本發明涉及一種叔丁基亞磺酰胺中的副產物叔丁基硫醇的工業化循環利用工藝,屬叔丁基硫醇工業化循環利用技術領域。該工藝是將叔丁基亞磺酸硫代叔丁酯經鋰氨還原后,在升溫過程中將反應釜中揮發出來的氨氣和叔丁基硫醇氣體,先通過硫磺的異丙醇溶液時與硫磺發生反應,生成叔丁基二硫醚,再通過水和環保除臭劑氣體吸收裝置,使鋰氨還原后生成的副產物叔丁基硫醇經升溫或真空抽吸的方式充分吸收,再直接用于叔丁基亞磺酰胺的再生產。叔丁基硫醇的回收率達80%左右,有利于資源的回收利用,有效地降低產品生產成本,避免了叔丁基硫醇對環境造成的污染。解決了現有生產中產生的叔丁基硫醇未經處理或回收,對周圍的環境造成很大影響的問題。

碳納米球/NiCo2O4復合材料及其制備方法與應用 798

 0

本發明涉及一種用于鋰離子電池、超級電容器的高能量密度的碳納米球/NiCo2O4復合材料及其制備方法與應用，所述的碳納米球/NiCo2O4復合材料是粒徑為100-300nm的核殼結構納米微球，其內層是粒徑為50-200nm的碳納米球，外層是厚度為20～100nm的NiCo2O4包覆層。其制備方法為：先將粒徑為50-200nm的碳納米球與油酸鈉混合后超聲分散均勻；然后加入弱堿、Co2+和Ni2+，混合均勻后水熱處理得到核殼(core-shell)結構的碳納米球/NiCo2O4復合材料。該方法具有操作簡單、環保、原料來源廣泛、生產成本低廉等優點，適合大規模生產制備。利用該材料制備的鋰離子電池負極材料的在首次放電容量可達到1600mAh/g。將這種材料用于超級電容器電極材料，其比電容可達到1420F/g(1A/g)。

等邊三角形液壓自行走CT斷層掃描安檢機 868

 0

本發明公開了一種等邊三角形液壓自行走CT斷層掃描安檢機，屬于安檢設備技術領域，包括等邊三角形承力龍門架，等邊三角形承力龍門架包括第一支撐桿、第二支撐桿和第三支撐桿；第一支撐桿、第二支撐桿、第三支撐桿底部設有行走輪胎安裝架，行走輪胎安裝架上安裝有液壓自行走馬達輪胎，行走輪胎安裝架上設有用于控制液壓自行走馬達輪胎的方向伺服電動舵機；等邊三角形承力龍門架上設有機殼，機殼中設有用于驅動液壓自行走馬達輪胎運動的電動液壓泵驅動總成和X光射線源，X光射線源與控制器連接，控制器與鋰電池組連接，鋰電池組設置在長方體鋰電池組箱中，長方體鋰電池組箱在第一連接桿的底部，第二橫桿上設有L形X光探測架。

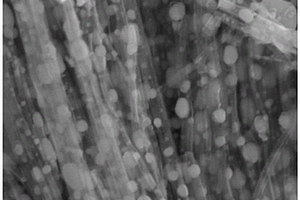

鍺-碳氮納米復合材料的制備方法及其應用 1043

 0

本發明公開了一種鍺-碳氮納米復合材料及其制備方法，先將氧化鍺納米線均勻分散于液態有機酯，加入吡咯、聚乙酸乙烯酯以及氧化性金屬氯鹽，攪拌充分反應生成氧化鍺-碳氮復合前體；然后在還原性氣氛中600℃～1000℃煅燒，得到鍺-碳氮納米復合電極材料；制備所得的鍺-碳氮納米復合材料中，鍺納米粒子以一定的距離相互分隔，分段填充于碳氮納米管內部，形成豆莢狀結構。通過本發明，制備了一種可應用于鋰離子電池的復合材料，材料中的不連續鍺顆粒之間的孔隙，有效緩沖鍺充放電過程中產生的體積變化，同時碳氮層的包覆有利于減小接觸電阻和形成穩定的固體電解質界面，提高電極的電子導電率和電化學穩定性，顯示出了優異的儲鋰性能。

摻雜型高電壓正極材料及其制備方法 880

 0

本發明提供摻雜型高電壓正極材料及其制備方法，具體包括摻雜型高電壓鈷酸鋰和高鎳三元正極材料以及它們的制備方法。摻雜型高電壓鈷酸鋰化學通式為Li_aCoM_bO₂，式中，0.9≤a≤1.2，0.000001<b<0.5，M為Y、Tb、Pr中的一種，或Zn、Y、Tb、Pr中的兩種以上。摻雜型高電壓高鎳三元正極材料的特征在于：化學通式為Li_a[Ni_1?x?yCo_xMn_y]M_bO₂，式中，0.9≤a≤1.2，0<x≤1，0<y≤1，0<x+y≤1，0.000001<b<0.5，M為Tb、Pr中的一種或兩種。

家具帶有低壓供電多畫面畫布展示裝置 997

 0

本發明為一種家具帶有低壓供電多畫面畫布展示裝置，所述家具包括滾動軸、多畫面畫布、畫布驅動機構、微處理器、背光板與光源、低壓電源、太陽能供電板為主要部件構成；所述多畫面畫布兩端固定在兩個滾動軸上，所述滾動軸固定在驅動機構上，所述驅動機構置放在家具體內或表面；所述背光板置放在畫布背面，所述微處理、光源以低壓電源為供電源；所述低壓電源為高壓轉低壓直流電源、低壓充電池電源、低壓蓄電池電源；所述低壓電源為為光源和微處理器提供電源連接；所述低壓電源直接供電；所述低壓電源為1.5V至36V；所述低壓電源以太陽能供電板為電源補充源；所述太陽能供電板為蓄電池補充電源；所述蓄電池為鉛酸電池、鋰電池；所述鋰電池選自為金屬鋰電或鋰離子電池為應用源；所述太陽能供電板置放展示裝置或家具外表面上。

含氧空位的鉬酸鈷納米棒及其制備方法和應用 946

 0

本發明涉及含氧空位的鉬酸鈷納米棒及其可控制備方法和應用，該材料可作為鋰離子電池負極活性材料。其為單斜晶系，物相與卡片號為01?021?0868的CoMoO₄標準樣品完全吻合，α＝γ＝90°，β＝106.9°，空間群為C2/m，無雜相峰，具有良好的結晶性。本發明的有益效果是：本發明主要是通過簡單易行的水熱法結合固相燒結法制備了含氧空位的CoMoO₄納米棒負極材料，其作為鋰離子電池負極活性材料時，表現出能量密度高、倍率性能好和循環穩定性優異的特點；該方法可行性強，易于放大化，符合綠色化學的特點，利于市場化推廣。

廢舊電池正極材料的修復再生方法 1118

 0

本發明提供一種廢舊電池正極材料的修復再生方法，其特征在于，包括以下步驟：步驟1.?測定待修復的正極材料中的Li/M比，稱量出補加的鋰源粉末，并計算待修復的正極材料和鋰源粉末的總重；步驟2.?根據總重，稱量分散劑，將分散劑、鋰源粉末和水混合成混合溶液；步驟3.?加入正極材料，在不斷攪拌并超聲的條件下蒸干，得到混合物粉體；步驟4.?將混合物粉體置于馬弗爐中，以第一速率升溫至第一高溫段保溫一定時間，再以第二速率升溫至第二高溫段保溫至規定時間，自然冷卻至室溫，得到已修復的正極材料；步驟5.?依次經破碎、過篩得到再生正極材料。本方法能夠有效地提高正極材料與鋰源的混勻度和浸潤度，使得再生材料具有良好的電化學性能。

基于預水化剝片的膨潤土深度脫除方石英的方法 1051

 0

本發明屬于膨潤土提純技術領域，具體涉及一種基于預水化剝片的膨潤土深度脫除方石英的方法，具體步驟如下：1)將膨潤土分散于鋰鹽或鈉鹽溶液，進行離子交換改性制備鋰基/鈉基膨潤土；2)將鋰基/鈉基膨潤土配置成懸浮液，預水化后得到預水化膨潤土；3)將預水化膨潤土進行剝離制備具有1?5層的膨潤土納米片懸浮液；4)將懸浮液經離心脫除亞微米級方石英，得到高純蒙脫石。本發明通過對膨潤土進行離子交換改性并預先水化處理，在膨潤土的層間引入具有優異水化能力的鋰/鈉離子，增大其水化膨脹性能，再剝離即可輕易地剝離成單層或少數層納米片，從而促使亞微米級方石英和納米級蒙脫石完全分開。工藝簡單，生產成本低，全程無副產品產生。

等離子體處理降低正極材料燒成用匣缽腐蝕速度的方法 1008

 0

本發明公開了一種等離子體處理降低正極材料燒成用匣缽腐蝕速度的方法，屬于鋰離子電池制造領域。本發明是將氫氧化鋰與鎳鈷錳前驅體按比例混合后，利用等離子體對該混合粉末進行預處理，使氫氧化鋰與鎳鈷錳前驅體發生部分反應，以降低對匣缽具有強烈腐蝕作用的氫氧化鋰的含量；將經等離子體預處理后的混合粉體置于匣缽中，按照三元正極材料的基本燒成工藝進行燒成，即可獲得三元正極材料。本發明可以將匣缽壽命翻倍，防腐效果顯著，且不影響正極材料電化學性能或使用性能性能，方法簡單，具有重要的經濟和環保意義，應用前景廣泛。

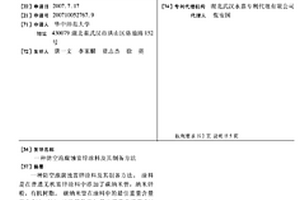

防空泡腐蝕富鋅涂料及其制備方法 911

 0

一種防空泡腐蝕富鋅涂料及其制備方法。涂料是在普通無機富鋅涂料中添加了碳納米管,納米鋅粉,有機樹脂。碳納米管在涂料中的最佳重量含量在0.3%-4%,納米鋅粉添加量占鋅粉總質量3%-8%,有機樹脂添加量在粘結劑組分中占質量12%-30%之間。制備方法是將碳納米管用混酸回流純化處理,然后在稀釋的鋰水玻璃中浸泡、離心、收集備用;或者將碳納米管經混酸回流純化處理后與硅酸混合球磨備用;將處理過的碳納米管加入到硅酸鋰-硅酸鈉溶液中,在攪拌和超聲條件下依次加入有機樹脂、重鉻酸鉀溶液、FC80、甲基三甲氧基硅烷、多功能助劑、消泡劑等,球磨,即得涂料A組分;將普通鋅粉和納米鋅粉按比例混勻得涂料B組分;將A組分與B組分按比例混勻,即得改性富鋅涂料。

金屬有機骨架衍生的介孔碳包覆錫酸鋅納米棒材料及其制備方法和應用 988

 0

本發明涉及一種金屬有機骨架衍生的介孔碳包覆錫酸鋅納米棒材料及其制備方法，其可用于鋰離子電池的負極材料，介孔碳包覆的錫酸鋅納米棒，其形貌為納米棒結構，長度為40～70nm，其表面的的介孔孔徑分布為4～8nm，碳含量為5～8wt％。本發明的有益效果是：結合一維納米棒以及介孔碳材料的優勢，在作為鋰離子電池負極材料時，納米棒結構減小了晶粒尺寸，極大地縮短了鋰離子的傳輸路徑，增加了電極材料表面的活性位點。介孔的碳骨架可以作為鋰離子脫嵌反應時的體積膨脹的緩沖層，增大電極材料的比表面，使活性物質與電解液充分接觸，從而極大地提高了電化學性能。該方法的工藝簡單，成本低廉，有利于市場化推廣。

基于超快激光制造三維結構電池的裝置和方法 991

 0

本發明涉及一種基于超快激光制造三維結構電池的裝置和方法，所述裝置包括控制系統和激光系統，所述激光系統用于向電池的電極發射超快激光，所述控制系統用于控制激光系統發射的超快激光在電極上形成預設三維結構或微納圖案。利用超快激光加工，大幅度提高鋰電池性能，從而增加鋰電池陽極和陰極表面積，改進鋰電池電極和電解液接觸或打濕度；本發明可以無縫用于現有鋰電池生產流程，降低生產成本，提高產量。

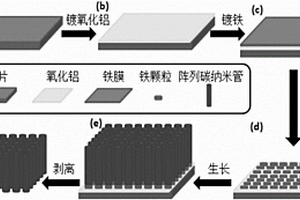

超高純度碳納米管導電漿料及其制備方法 965

 0

本發明屬于納米材料的制備與改性領域，具體公開了一種超高純度碳納米管導電漿料，其制備方法包括以下步驟，首先在硅片表面沉積一層氧化鋁薄膜，接著在氧化鋁薄膜上濺射鐵薄膜，然后將附有鐵薄膜的硅片退火，使用水輔助超級生長法獲得陣列碳納米管，最后將碳納米管剝離, 使用超聲與球磨混合分散法分散于溶劑N?甲基吡咯烷酮中, 即獲得所述超高純度碳納米管導電漿料。本發明還公開了該超高純度碳納米管導電漿料在鋰電池中的應用。本發明優化了碳納米管的制備工藝，制備獲得了一種超高純度的碳納米管導電漿料，減免了碳納米管使用前的酸化石墨化過程，所述漿料應用于磷酸鐵鋰電池正極時，具有更優異的倍率性能及循環穩定性。

XRF分析用掛壁坩堝的制備方法 757

 0

本發明具體涉及一種XRF分析用掛壁坩堝的制備方法。其技術方案是：按四硼酸鋰∶硼酸∶草酸的質量比為2∶(1～5)∶0.1，將所述四硼酸鋰、硼酸和草酸混合均勻，即得掛壁熔劑。將6.00～8.00g的所述掛壁熔劑放入鉑金坩堝內，再將所述鉑金坩堝和掛壁熔劑移入高溫爐中，在700～930℃條件下保溫10～20分鐘，制得XRF分析用掛壁坩堝。所述鉑金坩堝的容積為25～40mL，所述鉑金坩堝的材質為Pt、或為Pt與Au的合金；其中：所述Pt與Au合金的Pt︰Au的質量比為95︰5，所述Pt的純度≥99.99wt％。本發明具有能耗低、工作強度小、成品率高、制備效率高和析晶開裂少的特點。

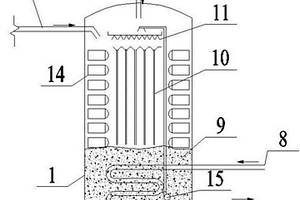

超聲波納米吸收式空調機組 901

 0

本發明涉及空調制冷換熱技術領域，具體地指一種超聲波納米吸收式空調機組。包括發生器、冷凝器、蒸發器，蒸發器與發生器之間設置有吸收器；吸收器上端進口通過進口管與發生器的下端出口連通，吸收器與蒸發器的蒸汽出口連通，吸收器的下端出口端設置有溶液泵，溶液泵通過出口管與發生器的溶液進口端連通，吸收器內穿設有對吸收器內下方納米溴化鋰溶液進行冷卻的冷卻水管，吸收器內設置有多個超聲波發生器，超聲波發生器的震頭朝向吸收器內的納米溴化鋰溶液。本發明裝維修方便，通過使用超聲波發生器對納米溴化鋰溶液進行分散，提高了溴化鋰溶液的傳熱傳質效率，增強了空調系統的能量交換效率，具有極大的推廣價值。

MoS2?xOx/碳負極材料及其制備方法 809

 0

本發明公開了一種MoS2?xOx/碳負極材料及其制備方法，屬于電化學和新能源材料領域。本發明將處理過的濕紙巾浸泡在氧化石墨烯溶液中，烘干后與鉬酸鈉、硫脲混合溶液水熱，鉬酸鈉和硫脲形成MoS2，氧化石墨烯還原。水熱后所得材料在高溫惰性氣氛下煅燒，提高MoS2結晶性、碳化程度及進一步還原氧化石墨烯，得到MoS2/碳復合材料。MoS2/碳復合材料隨后置于氧氣中低溫煅燒，形成MoS2?xOx/碳負極材料，氧原子部分取代硫原子，造成MoS2晶格缺陷，提高載流子濃度，改善材料電導率。碳在材料內部形成三維導電網絡，石墨烯石墨烯具有很高的電子傳導性能、大比表面積、物理化學穩定性，同時提高材料在脫嵌鋰過程中循環穩定性。該MoS2?xOx/碳負極材料作為鋰離子電池負極材料，明顯提高了材料的可逆比容量。

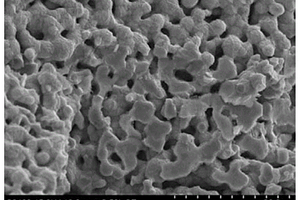

具有雙連續結構的有機/無機復合固體電解質及其制備方法 776

 0

本發明提供一種具有雙連續結構的有機/無機復合固體電解質及其制備方法，所述固體電解質由三維多孔LLZO框架材料、有機材料及鋰鹽組成；所述三維多孔LLZO框架材料內均勻分布有連續貫通的孔隙，有機材料及鋰鹽混合均勻，并充滿三維多孔LLZO框架材料內的孔隙。本發明制備的復合固體電解質以三維多孔LLZO為骨架材料，其孔隙內填充具有較好的導離子性能的有機材料和鋰鹽，從而為鋰離子提供了雙連續的離子導電通路，達到很高的室溫離子電導率(達1.33×10^?3S/cm)。

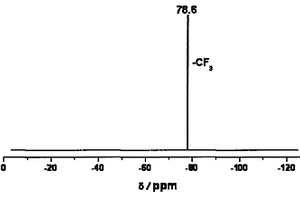

合成全氟烷基磺酰亞胺堿金屬鹽的方法和由該類鹽合成的離子液體 986

 0

本發明公開了一種合成全氟烷基磺酰亞胺金屬鹽(M[Rf1SO2NSO2Rf2],簡稱M[PFSI];其中,Rf1、Rf2=CmF2m+1,m=1-8,M=Li,Na,K,Rb,Cs)的方法,該方法利用全氟烷基磺酰胺的鉀(銣、銫)鹽與全氟烷基磺酰氟,在碳酸鉀(銣、銫)存在下反應,可以方便且高產率的制備全氟烷基磺酰亞胺的鉀(銣、銫)鹽,產率為70～90%;利用該鉀鹽(銣、銫)與高氯酸鋰(或鈉)等在非質子極性溶劑中(如乙腈、碳酸二甲酯、硝基甲烷等)的復分解交換反應,得到高純度的相應鋰(或鈉)鹽(M[PFSI],M=Li,Na)。將制備得到的堿金屬鹽與與側鏈含功能化官能團的锍鹽、銨鹽或磷鹽反應,即可得到锍、銨或磷陽離子與[PFSI]-組成的疏水性功能化離子液體。

艦載用不間斷電源 732

 0

一種艦載用不間斷電源，涉及船用電源領域。該艦載用不間斷電源包括固定板、電池殼體及至少一個分別連接固定板和電池殼體的緩振器，電池殼體內設有電芯組、與電芯組連接的鋰電池保護板、至少一個濾波器、AC?DC模塊、電源切換板、交流輸入插座、直流輸出插座，交流輸入插座分別與各個濾波器連接，濾波器與AC?DC模塊連接，AC?DC模塊與鋰電池保護板連接，直流輸出插座分別與AC?DC模塊和鋰電池保護板連接；電源切換板分別與鋰電池保護板和AC?DC模塊連接，用以判斷無交流輸入時切換至電芯組輸出。本申請提供的艦載用不間斷電源能夠在外部交流輸入有電或斷電時能夠在不間斷電源下迅速切換保證穩定的直流輸出。
