本實用新型公開了一種焚燒爐尾氣回收用預處理裝置,包括底板,所述底板頂部安裝有罩體,所述罩體內腔設有箱體,所述箱體底部與底板固定連接,所述箱體內腔左側固定連接有吸風機,所述箱體左側固定連接有連接板,所述連接板前側固定連接有兩個第一電動伸縮桿,兩個所述第一電動伸縮桿為上下設置,且所述第一電動伸縮桿前端設有橫塊,所述橫塊與第一電動伸縮桿之間設有轉軸,所述橫塊與第一電動伸縮桿之間通過轉軸活動連接,所述橫塊前端固定連接有連接塊,所述連接塊左端安裝有吸風口,通過滑塊與滑槽的設置,使得裝置在需要對內部組件進行更換時,能夠及時的將其取出并進行更換,從而使得裝置具有便于更換的特點。
本實用新型提出一種硫磺回收尾氣焚燒爐用錨固磚,磚本體的兩端部設有吊掛端頭,吊掛端頭之間的磚本體上設有凹槽和錨固齒,凹槽與錨固齒間隔設置;錨固齒包括錨固齒本體和齒邊,齒邊設置在錨固齒本體與凹槽之間,錨固齒本體的高度與凹槽的高度相同,所述齒邊包括兩條第一齒邊和兩條第二齒邊,第一齒邊和第二齒邊間隔設置且相連,第一齒邊與水平的夾角為28°,第二齒邊與水平的夾角為33°。本方案的錨固磚結構簡單,使用方便,能夠有效提高生產效率,同時能最大限度提高整個爐頂澆注料的結構強度,延長澆注料襯里的使用壽命。
本實用新型涉及焚燒爐用具技術領域,具體涉及一種安全環保的焚燒爐用排灰裝置;設置了預處理腔,并在預處理腔設置了相反轉動的破碎輥,可對投放的廢品進行預破碎,便于后續焚燒;在焚燒腔設置了可轉動的V形網板,廢品進入焚燒腔后落在網板上、并聚集在V形的低洼處;焚燒時,控制伺服電機帶動蝸桿正反轉,這樣蝸輪即從動地通過轉動軸使V形的網板進行往復擺動,使廢品產生翻滾,一方面可輔助焚燒,另一方面可減速灰燼從網板落下,并從排料管排出;并且在完成焚燒后,控制伺服電機轉動,使V形的網板轉動至向下,這樣可網板上的殘渣即自動落下,并從排料管排出。
本實用新型公開了一種焚燒爐料槽排水管路檢測裝置,包括檢測箱,所述檢測箱內腔的兩側均固定安裝有液壓伸縮桿,所述檢測箱內腔的上端固定安裝有第一光板,所述第一光板的正表面滑動安裝有第一滑環,所述第一滑環的正表面通過活動板活動安裝有橫板,所述橫板底部的左端固定安裝有電機。本實用新型通過液壓伸縮桿的設置,達到了對滑塊通過滑槽進行左右調節的效果,通過滑塊的設置,達到了對第一滑環通過第一光板進行左右調節的效果,通過第一滑環的設置,達到了對橫板通過活動板進行高度調節的效果,通過電機的設置,達到了對錐形齒輪進行工作的效果,通過錐形齒輪的設置,達到了對螺紋桿通過軸承進行旋轉的效果。

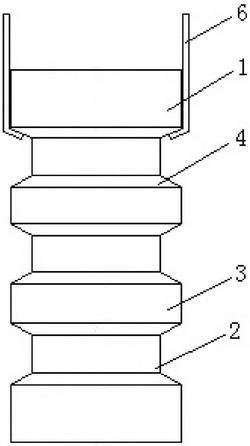

本實用新型公開了一種垃圾焚燒爐液壓拉桿用波紋管,涉及垃圾焚燒發電技術領域,通過將卡塊嵌入至卡槽來進行對半拼接,并配合膠水完成波紋管的固定拼接,從而不需要再額外使用固定結構,提高了波紋管安裝的便捷性;由于管體的圓周面與液壓拉桿之間傾斜設置,且波紋部沿管體的傾斜方向設置,使得波紋部具有一個提升的梯度,波峰與波谷之間相互錯開,使得波紋管的伸縮性更強,耐沖擊性更好,延長了波紋管的使用壽命;灰塵在進入到管體內之后,灰塵在某一波紋部上堆積到一定程度時,會由于波紋部的梯度而滑落至其他波紋部中,從而使得灰塵不易在某一個波紋部上進行大量堆積,使得整個波紋管的伸縮性能得以保證,不影響整個焚燒設備的正常使用。

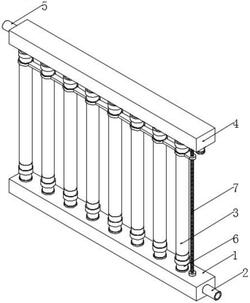

本實用新型公開了一種用于垃圾焚燒爐的過熱器集箱,具體涉及過熱器集箱領域,包括底架,所述底架的一端固定安裝有進水管,所述底架的頂端設置有受熱管,所述受熱管的頂端設置有頂架,所述底架與頂架均為中空結構,所述底架與頂架通過受熱管相連通。本實用新型通過設置受熱管、擋板、外環和擋片,當其中受熱管出現損壞時,需要將第一接頭上的插銷向外拉動,使插銷的一端從限位槽脫離,解除對外環的限位,然后將外環轉動,帶動內環內部的擋板轉動,使擋板將擋片上的通槽封閉,將損壞受熱管上下兩端第一接頭關閉,避免清水進入到損壞的受熱管內,使過熱器集箱可以正常使用,當過熱器集箱使用完畢后,在對受熱管進行檢修,大大增加了過熱器集箱實用性。
本實用新型屬于蓄熱式焚燒爐技術領域,尤其是一種全自動控制型RTO蓄熱式焚燒爐,現提出如下方案,包括平臺基座、主動推板、擺動導板和從動推板,所述平臺基座的頂端固定連接有循環煙道,所述循環煙道的頂端固定連接有工作風機,所述工作風機的側壁位于循環煙道的頂端固定連接有用于帶動所述主動推板水平滑動的氣動推桿,所述主動推板的側壁延伸至循環煙道的內部固定連接有隔離主板,本實用新型通過設置隔離主板和隔離從板,主動推板滑動通過主動孔板帶動擺動導板擺動,擺動導板擺動通過從動孔板帶動從動推板與主動推板同步相對滑動,通過隔離主板和隔離從板沿循環煙道的內壁相對滑動,實現對隔離從板的隔離操作。
本實用新型公開了一種電解質鋰鹽危廢回轉窯焚燒爐,包括底座,底座上設置有窯體,窯體的一端為窯頭倉,另一端為窯尾倉,窯尾倉處連通有二燃室,窯頭倉外豎直連通有預燃室,預燃室外設置有篩分室,篩分室包括殼體,殼體的上端設置有進料口,殼體內的底部設置有廢液槽,殼體內設置有托料板,托料板上開設有若干漏水孔,托料板的上方設置有螺旋輸送機,殼體與預燃室之間設置有出料管,預燃室內有霧化裝置,廢液槽與霧化裝置之間通過高壓泵連通。本實用新型中采用托料板對廢固和廢液進行篩分,并分別輸送到預燃室中進出初步燃燒,隨后進入窯體再次燃燒,燃燒時的煙氣進入二燃室中燃燒;廢固和廢液能夠同時處理,減少了設備投入,節約了成本。
本實用新型公開了一種RTO蓄熱式焚燒爐安全監控裝置,所述監控裝置包括RTO爐和監控本體,所述RTO爐的一端連接過濾裝置,所述過濾裝置的另一端設置有進氣口,所述RTO爐的另一端設置有出氣口,所述監控本體包括溫度檢測裝置和壓力檢測裝置,所述溫度檢測裝置和所述壓力檢測裝置設置在出進氣口端的進氣管和出氣管上,本發明中的監控裝置,用于對RTO爐的全面監測,保證了RTO爐操作人員在操作過程中的操作安全性,便于對RTO爐整體運行參數進行掌控。
本實用新型涉及一種焚燒爐進料口的風幕控溫裝置,包括設置在進料口內部的布風管路和高壓風機,所述布風管路的兩端設有進風口和出風口,所述布風管路的進風口與所述高壓風機的出風口相連通,所述布風管路沿進料口軸向方向延伸。本實用新型的優點是結構簡單,設計巧妙,易于實現與改造,通過在焚燒爐進料口設置布風管路,達到進料口內壓溫控溫的效果,一方面消除了進料口溫度過高的情況,另一方面解決了進料口可能發生的低熔點物料熔化粘壁的情況,可廣泛適用于石油、化工、天然氣、煤化工等行業。
本實用新型公開了一種一體式進出氣切換蓄熱焚燒爐,包括箱體,所述箱體的內表面固定連接有隔熱板,所述隔熱板的上表面固定連接有第一高溫電磁閥,所述箱體的后內壁固定連接有燃燒器,所述箱體的底內壁固定連接有出風盤,所述出風盤的上表面設置有圓孔,所述出風盤的上表面固定連接有蓄熱磚,所述箱體的側表面固定連接有風機,所述風機的輸出端固定連接有導管,所述箱體的下表面固定連接有進氣管,所述箱體的左表面且位于進氣管的前側固定連接有出氣管,所述進氣管的內表面固定連接有低溫電磁閥。通過上述結構,在氣體進行切換的過程中可以有風機進行處理,避免其直接被排放至大氣中,增加裝置在使用的過程中反應的效率。
本實用新型公開了一種焚燒爐與余熱鍋爐的連接裝置,包括船型斗,船型斗頂面設有煙氣入口和煙氣出口,船型斗包括布置在船型斗底部的排灰斗,排灰斗沿氣流方向布置有兩個以上且上部連通,排灰斗底部設有排灰口,排灰口處設有卸灰閥,船型斗下方設有集料倉,排灰口與集料倉連通,集料倉內設有水平螺旋輸送軸,水平螺旋輸送軸一端設有驅動電機,集料倉遠離啟動電機的一端設有出灰門。本實用新型中船型斗作為連接焚燒爐與余熱鍋爐的煙氣通道,煙氣中的粉塵沉降后可以從排灰口排出,該裝置不易發生堵塞。
一種垃圾焚燒爐分體式輔助燃燒器,包括燃燒器主體、第一水箱和第二水箱,所述燃燒器主體設在支架上,所述第一水箱和第二水箱設在減震機構上,所述第一水箱側面設有冷凝器和風機,所述第一水箱和所述第二水箱之間設有流通水管,所述流通水管上設有第一電磁閥,所述燃燒器主體上套接有冷卻管,所述冷卻管一端的冷卻連接管與所述第一水箱連接,所述冷卻管另一端的冷卻連接管與所述第二水箱連接,與所述第一水箱連接的所述冷卻連接管上設有第二電磁閥,與所述第二水箱連接的所述冷卻連接管上設有第三電磁閥。本實用新型通過第一水箱、第二水箱、冷凝器和冷卻管對燃燒器主體的降溫,起到保護裝置效果,同時減震機構降低冷卻對設備運行產生的震動。
本實用新型公開了一種用于垃圾焚燒爐爐排攪拌裝置,包括外殼的上方設置有水箱,且水箱上方設置有水箱蓋,所述水箱蓋通過第一旋轉螺栓與水箱相連接,且水箱內部設置有水泵,所述外殼的前方表面設置有控制箱,且控制箱表面設置有防護殼,同時防護殼通過第二旋轉螺栓與外殼相連接,所述外殼內部設置有過濾網,且過濾網兩側均設置有卡塊,所述卡塊與卡槽配合安裝,且卡槽均開設于外殼內壁兩側表面。該用于垃圾焚燒爐爐排攪拌裝置,通過防護殼的設置,可以在使用該裝置時對控制箱進行有效的防護,避免該裝置工作時發生錯誤操作,導致該裝置使用不便利,從而有效的提升了該裝置的使用效果。

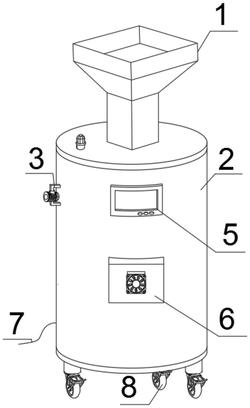

本實用新型公開了一種循環流化床垃圾焚燒爐給料系統,包括料斗、罐體和動力電機,所述料斗底部與罐體固定連接,所述動力電機固定安裝在罐體左側壁;通過優化設置了給料機構,此機構可以在垃圾從料斗進入后,先對垃圾進行均量粉碎,在進行給料,可防止因為垃圾給料大小不均,發生局部爆燃的現象,減少因爆燃而對設備造成損害的概率;通過優化設置了導流機構,此機構可以初步對垃圾在給料過程產生的氣體進行處理,此機構內部可以做往復運動,導流增強氣體流速,配合風機可顯著增強導流效果。
本實用新型涉及垃圾焚燒爐技術領域,尤其為一種具有廢氣吸收機構的垃圾焚燒爐,包括爐體和爐蓋,所述爐體的內側轉動連接有爐蓋,所述爐體的右端連通有旋風除塵器,所述旋風除塵器的一端固定連接有支架,所述旋風除塵器的底側設置有接塵箱,所述旋風除塵器的右端連通有風機,所述風機的底端固定連接有固定塊,所述固定塊的頂端固定連接有冷凝塔,所述冷凝塔的右端固定連接有連接板,所述連接板的內側轉動連接有螺旋桿,所述螺旋桿的外側螺旋連接有移動塊,本實用新型中風機會將經過旋風除塵器處理后的氣體送入冷凝塔,氣體中的有機氣體會液化,通過接液瓶收集,避免有機氣體排入空氣中對人們身體健康造成威脅,增加裝置的實用性。
本實用新型公開了一種經濟環保的蜂窩陶瓷廢氣焚燒爐,包括爐體、進氣口、燃燒室、換熱室和催化裝置,所述爐體包括燃燒室和換熱室,所述燃燒室內設置有燃燒器,所述燃燒器的兩側分別設置有助燃風機,所述燃燒室的一側設置有進氣口,所述助燃器的上側設置有催化裝置,所述燃燒室的上方設置有換熱室,所述換熱室內設置有換熱器。該經濟環保的蜂窩陶瓷廢氣焚燒爐設置有換熱室催化裝置,換熱室能夠利用廢氣的熱量利用換熱器把新的空氣通加熱后,通過管道返回到梭式窯對里面的產品進行加熱,達到余熱利用、節能降耗,間接的減少了成本,更加經濟,催化裝置能夠進一步去除燃燒氧化分解不徹底的有害氣體,提高有害氣體去除的效果,更加環保高效。

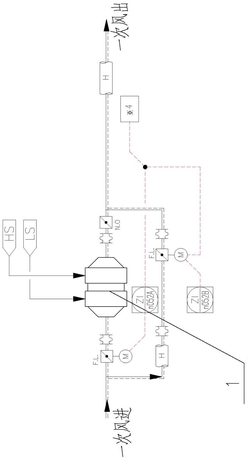

本實用新型涉及垃圾焚燒鍋爐技術領域,具體為一種垃圾焚燒爐預熱一次風組合系統,其能夠確保一次風溫度滿足要求,提高鍋爐運行穩定性,其包括蒸汽空氣預熱器,所述蒸汽空氣預熱器的入口處通入一次風,其特征在于,所述蒸汽空氣預熱器的出口連接直接式空氣預熱器的第一入風口和直接式空氣預熱器風機的入口,所述直接式空氣預熱器風機的出口連接所述直接式空氣預熱器的第二入風口,所述直接式空氣預熱器的進氣口處安裝有燃燒器,所述燃燒器內通入天然氣或柴油,所述直接式空氣預熱器的出風口作為一次風的出風口。

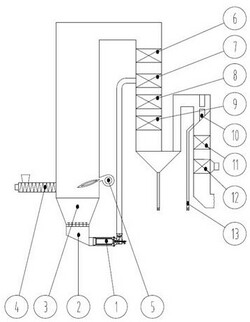

本實用新型涉及一種內置中溫除塵的污泥焚燒爐系統,包括風室、焚燒爐、余熱鍋爐和內置中溫除塵器,所述焚燒爐上設有進料口和進風口,所述進料口與爐前給料螺旋相連,所述進風口與風室相連,所述焚燒爐的尾部與余熱鍋爐相連,所述余熱鍋爐的中部設有中溫除塵器,所述中溫除塵器與尾部空氣預熱器連接。本實用新型的優點是通過提高一次風溫度實現半干化污泥的獨立焚燒,并且在余熱鍋爐省煤器后設計一個耐高溫耐磨的單管下排氣除塵器,一方面減輕了后端受熱面的磨損及煙氣處理設備運行的負擔,另一方面減少了飛灰的處理費用。同時,獨特的單管設計,結構簡單,維修量少,維修空間大。
本實用新型涉及垃圾焚燒爐技術領域,尤其涉及一種易于安裝的垃圾焚燒爐降溫噴槍,解決了降溫噴槍無法調節伸入設備長度,無法鎖定噴水嘴位置,安裝拆卸較為不便的缺點,包括焚燒爐及噴槍,所述噴槍一端設置有進水管,噴槍底部一端設置有進氣管,噴槍表面套設有套管,所述套管一端焊接有法蘭盤,焚燒爐一側焊接有固定盒,所述固定盒內側焊接有卡板,固定盒頂部卡設有插板,所述插板底部焊接有安裝盒,所述安裝盒底部內側卡設有壓塊,所述壓塊頂部焊接有第一彈簧,固定盒底部焊接有連接板,該降溫噴槍安裝時可以有效保證噴頭位置正對下方,并且可以調節噴頭在焚燒爐內的位置,達到均勻噴灑的效果。
本申請涉及阻火器的領域,具體公開了一種應用于RTO焚燒爐的阻爆燃阻火器,包括兩個相對設置的殼體,其中一個殼體的一端設置有第一法蘭,另一個殼體的一端設置有第二法蘭,第一法蘭上設置有連接部,第二法蘭上設置有配合部,連接部與配合部相適配插合。本申請可提高對阻爆燃阻火器的拆卸效率。
本實用新型公開了一種三室蓄熱式焚燒爐廢氣處理設備,涉及廢氣處理領域,包括廢氣處理罐和集渣斗,所述廢氣處理罐底部連接有集渣斗,所述廢氣處理罐內腔中部焊接有分隔板,且分隔板底部與集渣斗內壁相連,所述廢氣處理罐頂部活動安裝有頂蓋,所述頂蓋上表面安裝有空氣壓縮機,所述空氣壓縮機的出氣端分別連接有左側出氣管和右側出氣管,所述左側出氣管的出氣端連接有渦流管,所述渦流管底部導通插接在廢氣處理罐內腔,所述右側出氣管的出氣端導通插接在廢氣處理罐內腔;本新型解決了現有設備并不能對廢氣進行降溫,直接排放到大氣中會增加熱排放量,且濾芯吸附大量灰塵后不便進行快速清潔問題。
本實用新型公開了一種垃圾焚燒爐用渣料清理排料機構,包括焚燒爐主體、放置架、下料口和驅動電機,所述焚燒爐主體的內部鑲嵌有放置架,且放置架的下方設置有下料口,并且下料口的內部設置有安裝軸,所述安裝軸的表面鑲嵌有連接板,且連接板的右側設置有活動板,并且活動板的后側粘接有第一復位彈簧,所述下料口的下方設置有排料板,且排料板的左下方鑲嵌有連接軸,并且排料板的右側焊接有第二復位彈簧。該垃圾焚燒爐用渣料清理排料機構設置有連接板和固定盤,通過連接板和凸塊的配合可對下料口內的渣料進行攪動,避免渣料在下料口處發生堵塞,同時固定盤在轉動時可帶動排料板進行振動,使其表面的渣料能順利的排出,增加裝置的實用性。
本實用新型公開了一種垃圾焚燒爐爐排滑動架起吊裝置,包括底座,所述底座表面的一側固定安裝有第一驅動電機,所述底座上端的兩側均固定安裝有雙紋螺桿,兩根所述雙紋螺桿的一端通過傳動鏈輪和傳動鏈條相互傳動連接,所述雙紋螺桿的一端與所述第一驅動電機的輸出端固定連接,兩根所述雙紋螺桿的兩端均活動套設有滑塊,所述滑塊的上端活動安裝有活動支桿,四根所述活動支桿上端之間安裝有吊起座,通過連接桿的設置,使得整體裝置具有很好的支撐效果,連接桿通過連接塊與活動支桿相連接,加強了活動支桿之間的支撐效果,避免產生變形,吊起座受力帶動收縮桿向支撐彈簧的作用下,加強對吊起結構的支撐,提高了整體裝置的穩定性。
本實用新型公開了一種處理垃圾焚燒爐渣用的篩選裝置,包括底座,底座上設有滾筒篩固定座、落料固定座;滾筒篩,滾筒篩設置在滾筒篩固定座上;振動落料機構,振動落料機構設置在落料固定座上;滾筒篩包括滾筒篩網,滾筒篩網包括篩網本體,還包括設置在篩網本體兩端的篩網座;螺旋葉片,螺旋葉片包括葉片本體,還包括設置在葉片本體兩端的葉片座;滾筒篩網驅動電機,滾筒篩網驅動電機用于驅動滾筒篩網轉動;螺旋葉片驅動電機,螺旋葉片驅動電機用于驅動螺旋葉片轉動;傳動單元,傳動單元有兩個,分別用于將滾筒篩網驅動電機、螺旋葉片驅動電機的驅動力傳遞給滾筒篩網或螺旋葉片。這樣設計占用空間更小,且篩分更徹底。
一種超低氮氧化物排放的直接燃燒焚燒爐,焚燒爐本體前端設有VOCs前墻噴管,焚燒爐本體的前部外壁上間隔設有爐膛前部噴口,并安裝有焚燒爐廢氣室,焚燒爐廢氣室的前端面上設有VOCs的進氣管,整個焚燒爐包裹有助燃風室,助燃風室上設有助燃風進口管,焚燒爐本體上依次設有呈環狀間隔排列的VOCs圓周噴管、冷卻介質噴頭、淺氧化區噴口和深度氧化區噴口,將整個爐膛分成還原區、冷卻區、淺氧化區和深度氧化區,啟動燃燒器與爐膛連通,廢氣管道與焚燒爐廢氣室連通,廢氣經噴管和噴管進入爐膛內燃燒。進風口與風室連通,助燃風通過噴口噴進爐膛,提供給廢氣燃燒所需空氣量,保證燃盡率。焚燒爐內設有噴灑減溫劑的冷卻介質噴頭,使爐膛內溫度場維持在工作溫度區間。(ESM)同樣的發明創造已同日申請發明專利
本實用新型公開了一種熱力焚燒爐用廢氣分級過濾裝置,包括排氣筒,所述排氣筒的一側固定連接有排氣道,所述排氣筒的上端開設有通風孔,所述排氣筒遠離通風孔的一端側面轉動連接有蓋板,所述排氣筒內靠近通風孔的一端固定連接有分級過濾機構,所述排氣筒靠近分級過濾機構的一端固定連接有灰塵過濾機構,所述排氣筒內底端固定連接有集灰槽,所述排氣筒外固定連接有若干動力箱。本實用新型通過在排氣筒內安裝過濾網,使過濾網通過彈簧與擋板連接,并通過凸輪擠壓過濾網,使過濾網高速振動,將廢氣中的灰塵抖落至集灰槽內,方便清理。
本實用新型公開了一種用于垃圾無公害化處理的焚燒爐,包括焚燒爐、煙囪和爐門。本實用新型通過設置焚燒爐、煙囪、爐門、輔助組件、輔助板、固定塊、凹孔、殼體、限位組件和移動塊的配合使用,通過轉動控制桿,使控制桿通過轉柱轉動帶動卡塊的表面擠壓卡槽的內壁,同時卡槽帶動轉動桿和滑塊轉動,使滑塊的表面擠壓滑槽的內壁帶動移動塊向上移動,解決了現有由于焚燒爐是通過抽屜式將垃圾運輸到焚燒爐的內腔,而焚燒爐用來運輸垃圾的運輸板離地面有一段距離,運輸的垃圾過重可能會導致運輸板斷裂,因此需要增加防止運輸板斷裂的輔助措施,但是焚燒爐無防止運輸板斷裂的措施,從而不便于使用者對焚燒爐進行使用的問題。
本實用新型屬于垃圾焚燒技術領域,具體涉及一種基于DCS平臺的垃圾焚燒爐SNCR控制系統,其包括:脫硝裝置,所述脫硝裝置適于對垃圾焚燒爐產生的煙氣進行脫硝處理;控制柜,所述控制柜設置在上海新華DCS內,所述控制柜與所述脫硝裝置電性連接,所述控制柜適于接收上海新華DCS發送的控制信號,并且所述控制柜適于根據控制信號控制脫硝裝置,以對垃圾焚燒爐產生的煙氣進行脫硝處理,實現了控制一體化,減少了通訊環節,提高系統穩定性,降低了維護難度。
本實用新型公開了一種垃圾焚燒爐用高強度抗疲勞鋼梁,包括下腳梁,所述下腳梁的頂端固定連接有腰梁,所述腰梁的頂端固定連接有上腳梁,所述下腳梁底端的兩側和上腳梁頂端的兩側分別設置有承托板,所述腰梁的兩側分別設置有便于吊裝結構。該垃圾焚燒爐用高強度抗疲勞鋼梁通過設置有內槽、殼體、防磨墊和磁鐵,使用時在懸吊之前,先將殼體嵌入腰梁上的內槽中,磁鐵吸附防止其脫落丟失,接著將懸吊鋼絲繩套入內槽中,開口小于半徑的內槽本身就具備防脫繩的能力,殼體和防磨墊可以防止鋼絲繩摩擦斷裂,在懸吊完畢后可將殼體抽出循環利用,實現了便于懸吊的功能,解決的是裝置不具備便于懸吊的功能的問題。
