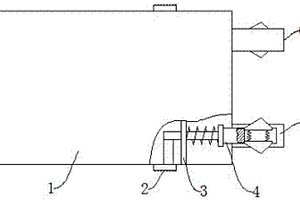

本實用新型公開了一種便于安裝的鋰離子電池,包括電池本體,所述電池本體的一側設置有正極插接柱和負極插接柱,且所述正極插接柱和所述負極插接柱內均設置有連接孔,所述連接孔的上下兩側對稱設置有一組導向槽;所述連接孔內安裝有彈性卡接組件,所述彈性卡接組件尾部通過固定隔板安裝在所述電池本體內部;所述彈性卡接組件包括電極棒和彈性電極片,所述電極棒插接在所述固定隔板上,所述電極棒的尾部設置有連接柱。有益效果在于:通過所述彈性電極片,實現電池與負載的快速連接,并避免連接后負載或電池在受到外力時脫開導致的斷電;通過推動所述撥柄,使所述彈性電極片自動收入所述連接孔內,方便將電池從負載上拆卸下來。

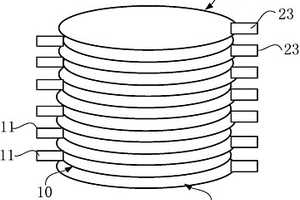

本實用新型公開了一種電芯結構及扣式二次鋰離子電池,所述電芯結構包括交錯疊合的至少一個第一極片以及至少兩個復合極片;所述復合極片包括熱合形成一體的第二極片和隔膜;其中,所述隔膜熱合包覆在所述第二極片的外側。本實用新型的電芯結構,通過將隔膜和一種極片熱合成一體的復合極片,再與另一種極片疊合形成電芯結構,方便組裝,提高電池的殼體空間利用率,還提供電池的體積容量密度,使得電池具有大電流放電性能優異,循環壽命長,本實用新型的電芯結構制作工藝簡單,生產難度低,適合大規模工業化生產。
本實用新型公開了一種鋰離子電池電芯保護裝置,其包括殼體、負極柱、正極柱、報警燈、壓力傳感器和控制器;所述殼體采用不銹鋼材料制作而成,殼體左側面和右側面上都設有凹槽,殼體正面上設有魚鱗狀凸起,殼體正面上設有窗口且窗口位于凸起正下方,負極柱固定安裝在殼體的頂面上,正極柱固定安裝在殼體的頂面上,壓力傳感器安裝在殼體內,報警燈安裝在殼體的安裝孔里,控制器安裝在殼體內且控制器靠近殼體底部,殼體內壁上設有加強筋。
本實用新型公開了一種聚合物鋰離子電池極耳折彎整形設備,包括氣缸、電芯墊塊、調節檔片、上模、底模、導槽和氣缸主軸連接塊,所述的氣缸與進氣管道連接,通過調控氣壓輸入,使氣缸主軸活塞式運動,實現極耳折彎成形用的上模和底模反復開合功能,只要將電芯極耳推入上模和底模間,上模和底模閉合一次,即完成單電芯極耳折彎作業。本實用新型不僅外表美觀,操作簡單,且極耳彎折位置、彎折角度一致,使用本實用新型設備折彎極耳后,非熟練執錫員從事極耳加線焊接作業,仍不會燙傷極耳膠,可徹底杜絕因燙傷極耳膠導致的電池脹氣、漏液,避免因電池脹氣、漏液需要重新進行電池老化擱置延誤交期,確保電池的安全、可靠。
一種用于鋰離子電池的納米纖維制造裝置,包括容液池、旋轉軸、線電極、線、膜和收集裝置,旋轉軸可轉動地安裝于容液池上,旋轉軸上安裝有線電極和線,旋轉軸上方安裝有收集裝置,收集裝置下方固定有膜。其優點是結構簡單,可制造不同直徑分布的納米纖維。

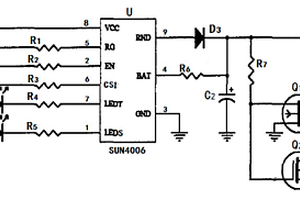

本實用新型涉及電池充電控制技術領域,尤其是一種投線儀鋰電池充電管理電路。它包括SUN4006充電管理芯片、第一MOS管與第二MOS管,SUN4006芯片的1腳通過第五電阻、第二發光二極管、第一電容接地,SUN4006芯片的7腳通過第四電阻、第一發光二極管連接第一電容的正極,SUN4006芯片的5腳、2腳、6腳分別通過第一電阻、第二電阻、第三電阻連接于第一電容的正極,SUN4006芯片的4腳通過第六電阻后分兩支路,一支路通過第三二極管連接SUN4006芯片的9腳,另一支路通過第二電容接地。第一MOS管、第二MOS管和第七電阻組成防電池反接電路,本實用新型使用電源適配器替代標準充電器,并且使用SUN4006充電管理芯片,把充電管理功能設計在投線儀控制電路中,具有高性能,電路簡單,穩定性好等優點。
一種鋰離子電池防漏液鋁蓋板,以解決現有技術存在注液孔漏夜等不良現象,電池內部與外界水分反應,形成鼓殼,報廢電芯的問題。包括蓋板本體,蓋板本體一側設有注液圓柱形孔,其特征在于:所述的蓋板本體厚度為1.0mm,在注液圓柱形孔位置的上凸臺為0.4mm,下凸臺為0.6mm。采用本實用新型鋁殼套件可有效地改善電芯最終封口工序品質,大大地降低了鋼珠下陷、蓋板打塌導致的注液孔漏液不良比例,優化鋼珠封口的工藝窗口。
一種鋰離子電芯萬能手機電池,包括電池電芯、保護板和輔助材料,其特征在于,所述電池電芯上方設有正負極,所述電池電芯正負極與保護板正負極連接,所述保護板一端設有正負極和另一端設有三個金屬點,所述保護板正負極與金屬點通過導線連接,所述輔助材料為可粘性材料。本實用新型通用性強、結構簡單、操作方便且成本低廉。
本實用新型公開了一種軟包裝型鋰電池故障檢測保護電路,包括電池保護芯片、串接在一起的第一電池和第二電池、充電控制MOS管、放電控制MOS管;其特征在于,還包括過充電保護支路;所述的過充電保護支路包括第二電阻、第三電阻、過充保護MOS管和用于檢測電池是否產生鼓脹的薄膜開關;所述的薄膜開關設置在第一電池和第二電池之間;所述的過充保護MOS管通的G極接薄膜開關的一端,薄膜開關的另一端通過第二電阻接到EB+端;過充保護MOS管的S極接EB-端;過充保護MOS管的D極通過第三電阻接電池保護芯片的充電控制端。該電路能在電池出現鼓脹時及時切斷電池充電回路,禁止對發生鼓脹的電池繼續充電,實現對電池的進一步保護。
本實用新型公開了一種高容量高功率充電鋰離子電池,包括電池的面殼與底殼,所述面殼和底殼扣合在一起,其特征在于,所述的面殼和底殼構成的空間內設置有一個18650電芯,所述的18650電芯兩側焊接在固定支架上,擋板固定在所述的固定支架上,所述的擋板放在PCM上,所述的PCM裝在所述的底殼中,本電池正極材料利用離子交換法制備的LiMnO2及負極材料利用高溫固相反應制備的高容量SiAl/C復合材料,獲得了可逆放電容量達到370mAH/KG的高值,比能量達到10WH/Kg,循環壽命>400次,自放電<7%/月,從而成為一種新型高容量,高功率理離子電池,以實現人們對電池的負載能力強和待機時間長的需求。

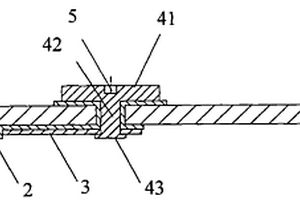

本實用新型屬于鋰離子電池領域,提供一種電池蓋板組件,包括蓋板、絕緣密封件、鉚釘;所述蓋板上有通孔,從所述通孔中注塑得到一與蓋板成一體式結構的絕緣密封件,所述絕緣密封件穿過所述通孔分別向蓋板的上、下兩個表面延伸形成翻邊結構,且絕緣密封件上穿過所述通孔的部分形成一鉚釘孔,所述絕緣密封件將鉚釘與蓋板絕緣;所述鉚釘包括桿部、卡持部和蓋帽,卡持部和蓋帽分別位于桿部的兩端;所述鉚釘裝配入所述鉚釘孔中,其卡持部卡住蓋板內表面,蓋帽露出并卡住蓋板外表面;其特征在于,所述鉚釘的蓋帽上有可定位檢測裝置的檢測探頭的定位部。本實用新型解決了檢測裝置的檢測探頭與電極之間不能形成良好的電接觸,使檢測結果不準確的問題。
本實用新型公開了一種鋰電池漿料負壓過濾器,包括過濾篩網和負壓腔體;所述負壓腔體包括腔體上板、腔體下板和腔體側板;所述腔體上板開設有上板下料口,所述腔體下板開設有下板下料口;所述腔體上板的下表面固設有下料口擋圈和流場分隔板;所述下料口擋圈的直徑大于所述上板下料口,高度大于所述腔體側板;所述流場分隔板的直徑和高度均大于所述下料口擋圈,且與所述下板下料口焊接,形成由上而下逐段變寬的流體流道;所述流場分隔板上設有通孔,所述通孔設于所述腔體上板與所述腔體下板之間。本實用新型通過流場的創新設計,使氣流沿“Z”字型流道重力反方向向上輸送設計,有效解決了過濾器抽氣道易被氣流中漿料團堵塞及產生過篩損耗的問題。
本實用新型公開了一種大容量鋰離子電池組,包括箱體和蓄電池,所述箱體的內腔固定連接有安裝板,所述安裝板與箱體的內腔底部形成有進風腔,所述安裝板上安裝有若干個散熱風扇,所述箱體的內壁上固定連接有安裝座,所述安裝座上分布有若干個卡槽,所述卡槽內卡接有電池底座,所述電池底座的上側設有凹槽且凹槽的底部設有凸起,所述蓄電池的底部與電池底座的凹槽卡接,所述凸起與蓄電池的底部接觸。本實用新型在工作的過程中散熱風扇轉動,散熱風扇向安裝座吹風,經過第二圓孔與第一圓孔吹向蓄電池,對蓄電池進行散熱降溫,防止蓄電池過熱損壞。
一種電池蓋板組件,包括鋁制蓋板,在鋁制蓋板厚度方向上設有貫穿鋁制蓋板的第一極柱孔,絕緣板,與鋁制蓋板堆疊設置,絕緣板設有與第一極柱孔對應的第二極柱孔,第二極柱孔為貫穿所述絕緣板的通孔,正極連接片,設置在所述絕緣板遠離所述鋁制蓋板的一側,正極柱,所述正極柱與所述鋁制蓋板絕緣連接,所述正極柱依次穿過所述第一極柱孔、第二極柱孔與所述正極連接片電連接,電阻器件,所述電阻器件位于所述絕緣板遠離所述鋁制蓋板的一側,所述鋁制蓋板與所述正極連接片通過所述電阻器件電連接。采用該電池蓋板組件的鋰離子電池不僅在高電壓下有著高的安全性,而且還可使電池殼體帶弱電,避免殼體腐蝕,大大提高了電池的使用安全性。

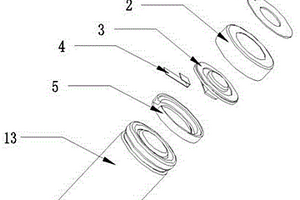

本實用新型公開了一種可充電鋰離子電池,屬于可充電電池技術領域,該裝置包括圓柱電芯、保護板、保護板支架和電池蓋帽,所述圓柱電芯正極通過鎳片連接保護板,所述保護板支架用于定位和支撐保護板,扣合在保護板底部,保護板支架壓合在所述圓柱電芯負極端,所述保護板上有負極連接作用的環形鎳片,所述蓋帽的周邊呈圓柱狀,通過專用壓蓋帽治具緊固在圓柱電芯頭部與負極連接,蓋帽向內凸起部分與保護板上的環形鎳片通過焊接連通,凸起部分中間留空給保護板正極輸出五金端子伸出;該電池本身自帶保護電路,即使外部發生短路,該保護電路可充當一開關,能有效保護電池,減少發生安全事故的幾率,安全且結構簡單,生產效率高。

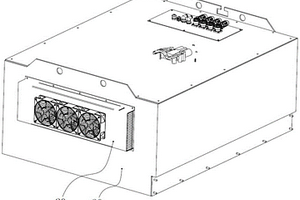

本申請公開一種工業車用鋰電池,包括:第一容置部件、配置于第一容置部件內的電芯、用于泵送冷卻液的泵送部件和用于降低冷卻液溫度的冷卻裝置;泵送部件用于將配置于第一容置腔體內的冷卻液經由管路輸送至冷卻裝置,冷卻液通過冷卻裝置降溫后經由管路返回第一容置腔體;冷卻裝置包括熱交換部件和制冷部件,制冷部件包括半導體制冷片,半導體制冷片的冷端與熱交換部件貼合,半導體制冷片的熱端設置有散熱結構,散熱結構包括散熱部件和送風部件,送風部件用于產生氣流吹拂散熱部件。本申請提供的技術方案,能夠通過半導體制冷片對循環的冷卻液進行降溫。

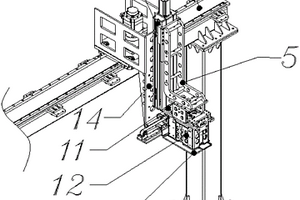

本實用新型涉及一種鋰電池極片料盒輸送的機械手機構,屬于動力電池制造技術的技術領域。包括夾爪臂,所述夾爪臂底部設置有夾爪機構,所述夾爪機構包括固定在所述夾爪臂底部的夾爪架、固定在所述夾爪架上的第一導軌和兩鏡像對稱設置在所述夾爪架兩側的第一傳動裝置,所述第一傳動裝置內側固定有第一氣缸,所述第一傳動裝置外側固定有導向滑塊,所述導向滑塊外側下端固定有壓板,所述導向滑塊滑動套設在所述第一導軌上,驅動第一氣缸,夾爪架能夠通過兩壓板夾持或者松開極片料盒。本實用新型解決了有的極片料盒輸送設備存在極片料盒輸送過程存在料盒碰撞傷極片、料盒掉粉污染輸送線等問題。
本實用新型涉及一種鋰電池用快速充電接口,包括主體和導軌,所述主體的外側設置有滑槽,且滑槽的外側安置有外罩,所述外罩與滑槽之間為活動連接,所述導軌設置在主體的前端,且導軌的內側安置有擋板,所述擋板與導軌之間為活動連接,所述主體的下方安裝有合頁,且合頁的外側連接有支板,所述主體與合頁之間為螺釘連接,且合頁與支板之間為螺釘連接,所述主體的內部固定有彈簧,且彈簧的頂部連接有頂桿,所述主體與彈簧之間為固定連接,且彈簧與頂桿之間為活動連接,本實用新型結構簡單,使用方便,可以有效的解決沒有對連接處進行輔助支撐的保護結構,長時間使用,容易對接口造成過大的磨損的問題,同時可以方便工人進行操作。
本實用新型涉及電池加工技術領域,具體的說是一種鋰電池負極材料加工用粉碎機構,包括下箱體,所述下箱體下表面四周分別固定安裝有支撐腿,所述下箱體內部底面固定安裝有若干減震彈簧,所述減震彈簧上方固定安裝有底板,所述底板上表面固定安裝有攪拌箱,通過設置減震彈簧,從而在裝置工作時,減緩裝置產生的震動,從而保護了裝置的內部結構,從而提高了裝置的使用壽命,通過設置一層強磁鐵,從而在裝置對電池原材料進行打碎時將材料內部的碎鐵進行吸附,通過設置主動齒輪與每個從動齒輪嚙合連接,從而在啟動第一電機時,帶動主動齒輪轉動,從而帶動每個從動齒輪轉動,從而對裝置底部的材料進行二次打碎,從而使得裝置的打碎效果更好。
本實用新型公開了一種磷酸鐵鋰電池保護結構,包括有電池外殼,所述電池外殼的內部安裝有電池,所述電池外殼內腔的頂部安裝有振動吸能構件,所述振動吸能構件內表面的頂部安裝有頂蓋,所述振動吸能構件內表面的底部開設有活動槽,所述活動槽的內部固定連接有多個連接桿,所述連接桿的外表面滑動連接有排氣板,所述排氣板的頂部通過彈簧與頂蓋底部的中心固定連接,所述排氣板活動連接在活動槽的內部,所述振動吸能構件的頂部開設有安裝槽,本實用新型通過活動槽、連接桿、排氣板和彈簧的配合可以使彈簧和振動吸能構件一同配合達到吸能減振的作用,進一步使軸向運動有效的減弱,延長電極的使用壽命。
一種用于鋰電池蓋與電極極柱的封接夾具,包括上模板和下模板;在所述上模板上設有定位部;在所述下模板設有用于放置電池蓋殼體的腔體,所述定位部與所述腔體的位置相對應;所述定位部上設有用于避開所述電池蓋殼體上設置的電極芯桿的第一避空位;所述上模板和下模板相貼合時,所述定位部處于所述腔體內且與所述電池蓋殼體相配合。該結構設計合理,上模板和下模板相貼合時,定位部處于所述腔體內且與電池蓋殼體相配合,具有防呆結構,可以防止電池蓋殼體裝反,同時定位部也可以防止電池蓋殼體在高溫裝配過程中發生尺寸變化而引起的單向偏移中心的現象。

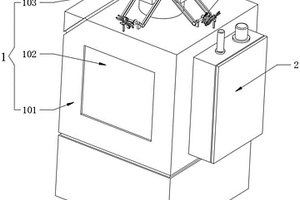

本實用新型公開了一種安全性高的鋰電池泄壓裝置,包括高低溫試驗箱,所述高低溫試驗箱還包括箱體,所述箱體的頂端固定設置有泄壓管,所述箱體頂部位于所述泄壓管的邊緣等距固定設置有區域降溫裝置,所述箱體的內部固定設置有工作臺,所述工作臺的上表面滑動組裝有清掃件,所述泄壓管的頂端邊緣等距固定設置有凸腔,所述內轉桿分別轉動安裝在所述凸腔的內部,所述內轉桿外表面位于所述凸腔的內部均固定套設有風輪,本實用新型能夠降低工作區域內的氣體溫度,使工作人員處于適宜的工作環境下,且風葉旋轉不會產生額外的電力消耗,另外,還可完成殘渣清掃的工作,清掃件結構穩固,且能降低工作人員與電解液的接觸。

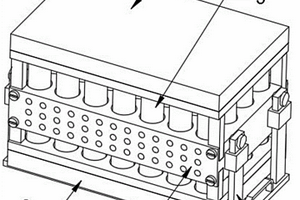

本實用新型公開了一種耐沖擊振動的鋰電池,包括電池體,電池體呈均勻分布,電池體頂部和底部分別設置有具有夾持定位功能的上電極板和下電極板,且電池體與上電極板和下電極板對應插接,電池體中部設置有增加抗沖擊功能的輔持機構,且輔持機構分別與上電極板和下電極板固定連接,本實用新型采用上電極板和下電極板對電池體的兩端緊固連接,配合輔持機構對電池體中部為限位封裝,使電池體被全方位限位包裹,連接穩定性較強,在裝置發生碰撞時不會出現電池體的局部移位,另外底架機構的設置使裝置整體具有一定的活動空間,配合橡膠板的緩沖效果使裝置很好的降低振動帶來的沖擊,保障設備工作更加穩定。

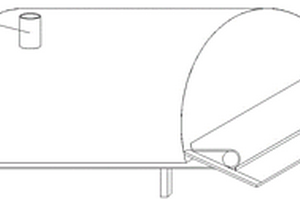

本實用新型公開了一種鋰離子電池生產石墨烘干裝置,包括烘干倉、輸送裝置、下料裝置、換氣管道、支撐腿、換氣扇和加熱絲,所述支撐腿位于整個裝置的底端,所述支撐腿的頂端設有所述輸送裝置,所述輸送裝置的一側設有所述下料裝置,所述輸送裝置的頂端設有所述烘干倉,所述烘干倉的內壁設有所述加熱絲,所述烘干倉的頂端設有所述換氣管道,所述換氣管道的內部設有所述換氣扇。本實用新型中,該裝置設計有半圓形的烘干倉進行烘干有效的減少熱量流失,同時輸送裝置將石墨粉平鋪增加石墨粉受熱面積,換氣管道可以及時將水蒸氣排出防止石墨粉再次吸收水汽,設計有刮板直接將輸送裝置上的石墨粉刮下,防止石墨粉烘干后與輸送裝置粘合無法自由落下。

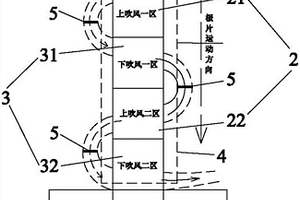

本實用新型涉及烘烤設備技術領域,具體涉及一種鋰離子電池極片快速烘烤裝置,包括落料區、上吹風區、下吹風區、密封區、干燥過濾器和出料區,上吹風區和下吹風區依次連通且設置于密封區,上吹風區和下吹風區內均設置有自動傳送帶,上吹風區與落料區連通,下吹風區與出料區連通,上吹風區和下吹風區連通在一個干燥管道上,干燥過濾器安裝于干燥管道內。在對極片進行烘烤時,落料區的極片通過自動傳送帶快速傳送到上吹風區和下吹風區進行干燥,最后落入出料區,使得本實用新型實現了對極片的快速加熱,且具有熱量循環利用率高、功耗較低、效率高等特點。
本實用新型公開了一種關機擴流鋰電池充電電路,該電路包括有接入模塊、充電控制模塊和電池模塊,接入模塊和電池模塊均分別與充電控制模塊連接;其特征在于,該電路還包括有分時通斷模塊,分時通斷模塊與充電控制模塊連接,分時通斷模塊的第一輸入端連接外部擴流控制信號和系統掉電信號。分時通斷模塊可實時監測外部系統的工作情況,當外部系統正常工作式,保持向電池模塊小電流充電的狀態,當外部系統掉電時,擴大電流向電池模塊充電。由此保證在不改動、不更換適配器的情況下合理分配電源,保證適配器正常工作。

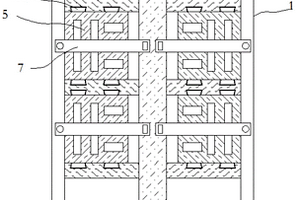

本實用新型涉及電池組裝結構技術領域,且公開了高供電效率鋰電池組聯動傳動自動組裝結構,包括框體,框體靠近底部的內壁固定連接有底板,底板的上端中心處固定連接有沿豎直方向設置的擋板,框體的左右相對兩側內壁均與擋板之間均勻固定連接有多個分隔板,兩個分隔板之間卡接有同一個單體電池,框體的上端左右兩側均固定連接有固定桿,固定桿外活動套接有限位壓板,限位壓板的一端表面開設有用于套接固定桿的套孔,限位壓板的另一端表面開設有通孔且通孔內活動插接有定位桿,擋板的上端開設有與定位桿對應插接的定位槽,定位桿的上端固定連接有拉板。本實用新型便于對單體電池的安裝維護,保證了對單體電池的散熱效率。
本實用新型公開了一種智能鋰離子電池組充電器,包括輸入EMI濾波電路、輸出整流濾波電路、失控保護電路和過壓保護電路,所述輸入EMI濾波電路的一端連接220V交流輸入端,另一端通過功率開關連接輸出整流濾波電路,輸出整流濾波電路還連接失控保護電路,失控保護電路還連接過壓保護電路,過壓保護電路還連接反饋環路,反饋環路還連接恒流控制電路。本充電器采用全密封塑料外殼封裝,防水性好,充電器還設有溫度保護和溫度控制功能,當殼內溫度大于95度,充電器就會停止工作,等溫度降到70度以下會自動恢復。當溫度升高到70度以上,充電器會自動把充電電流適當調小,以減小充電器發熱。多重的充電異常檢測保護讓充電更安全。
本實用新型公開了一種新型鋰離子電池構件,包括裝置主體、裝置盒體、指示燈、輸出端口、報警燈、開關按鍵、充電入口、散熱板、平頭連桿螺栓、靜電消除器、柳釘、正極極柱、極柱蓋、負極極柱、連接蓋、電極連接線、匯流導體、壓力襯墊、隔板、底座、墊板和電池槽,所述裝置主體的一端設有所述裝置盒體,所述裝置盒體的頂端一側設有所述報警燈,所述報警燈的一側設有所述輸出端口,所述裝置盒體的一側頂端設有所述開關按鍵,所述開關按鍵的底端設有所述充電入口,所述裝置盒體的另一側設有所述散熱板,匯流導體以及將電池電極與外殼電極通過電極連接線相連接,利用導線和匯流導體的電阻低及良好的導電性,能夠很大的降低電力的損耗。
