本實用新型公開了一種安全圓柱軟包鋰離子電池,包括:第一膠帶(1)和第二膠帶(5)、正極極耳(2)、負極極耳(6),其中,在電池壁上還具有茶色膠所述電池上還設置有一個溫控開關(3),所述溫控開關用于當外部發生反應時,可以自動保護,從而阻止反應進一步產生,其焊接在負極極耳(6)上。
本實用新型公開了一種快充聚合物鋰離子電池電芯結構,由正極片、正極極耳、負極片、負極極耳、隔離膜和電解液組成,正極片包括鋁箔和涂覆于鋁箔上的正極活性物質,在所述的正極極片首端表面區域設有極耳。負極片包括銅箔和涂覆于銅箔上的負極活性物質,在所述負極片的前端表面區域設有極耳。此電芯結構正負極耳所對的區域未涂覆活性物質,極耳的厚度就相當于兩層活性物質的厚度,使得卷芯極耳位置厚度與其它區域保持一致,提高了空間利用率,同一尺寸的電池容量更高。銅箔的散熱性能較好,卷芯最內及最外層為一層空白銅箔區域,極大提高了電池的散熱性能,增加了電池快速充放電性能,避免了電池因大電流工作時的熱量聚積而發生安全事故。

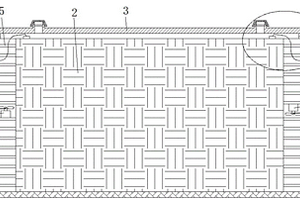

本實用新型屬于動力電池技術領域,尤其為一種鋰離子動力電池安全性能防護裝置,包括箱體、固定連接在箱體內的動力電池組和設置在箱體頂側的箱蓋,動力電池組的兩側均設置有風扇,動力電池組的兩側均設置有多組導熱銅柱,箱體的兩側均螺紋連接有螺桿的一端,螺桿的另一端延伸至箱體的外側并焊接有T型軸,T型軸的外側轉動套接有夾板,兩個夾板相互靠近的一側頂部均焊接有卡板,卡板活動開設在箱蓋上,箱蓋的頂部兩側均設置有通氣口,通氣口的頂側延伸至箱蓋的上方并固定連接有防水帽。本實用新型結構設計合理,有效增強了箱體內空氣流動效果,使得動力電池組散熱均勻,且不易被水汽腐蝕,動力電池組安全隱患少,提高了使用壽命。
本申請公開了一種鋰電池電芯正、負極疊片快速壓緊裝置,包括:工作臺;若干個壓針機構,壓針機構包括壓針、旋轉驅動件和升降驅動件,壓力和位置傳感器。壓針安裝在旋轉驅動件上,旋轉驅動件安裝在升降驅動件上;壓針有壓緊部可壓緊電芯疊片,旋轉驅動件用于驅動壓針的壓緊部旋入和旋出位于工作臺上方的工作位,升降驅動件用于驅動壓針的壓緊部上下移動。本實用新型裝置壓針只需旋轉一定角度,升降一定距離即可退出位于工作臺上方的工作位,提高壓針進入和退出工作位效率,縮短進入和退出工作位時間。另外壓力和位置傳感器能數顯壓針下壓時壓力和位置,能有效對旋轉和升降組件進行調節,進而給疊片壓緊工序提供穩定可靠的工藝參數。
本實用新型公開了一種自帶充電數據線可收納的3C產品鋰電池充電寶,涉及充電寶技術領域,包括殼體和電池組,電池組的左側連接有連接線和充電頭,殼體的上端設有四個燈珠,殼體的上端安裝有減震塊,殼體的外側設有防護板,殼體的內側轉動安裝有轉動軸,轉動軸的右側設有轉動彈簧,連接線纏繞在轉動軸的外側。本實用新型設計新穎,結構簡單,使用方便,當防護板觸碰到地面的時候,內部的減震彈簧也可以起到減震的效果,防護板對內側的充電寶進行保護防止受損,當拔掉充電頭的時候,轉動彈簧向內側拉動連接線,將連接線收回到殼體的內側,當充電寶不慎掉落向地面的時候,轉動桿帶動定位齒插入在齒盤上,此時充電寶不再向下側運動。
本實用新型公開了一種測試鋰離子電池極片弧度的裝置,該裝置包括真空箱和帶孔平臺,所述帶孔平臺與真空箱連成一體,平臺上的小孔與真空箱相通。本裝置通過真空箱抽真空,讓極片及PET膜平整的吸附在平臺上,讓兩張極片及PET膜緊貼,目測兩張極片寬度方向錯位最大的區域,并使用卡尺測量W0,則單個極片的弧形度為W0/2。此裝置可定量準確的測定極片的弧形度。本實用新型裝置極片固定良好,測試過程中極片的位置不會出現變化;本實用新型裝置測試值為兩張極片的弧形度疊加,更有利于過程的測量。

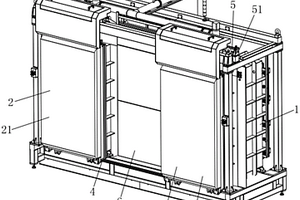

一種鋰電池雙子星烘箱結構,它涉及電池技術領域。它包含烘箱本體;對稱設于所述烘箱本體一側的左腔體和右腔體;滑動裝配于所述烘箱本體上的、分別用于對所述左腔體和所述右腔體進行打開或關閉的側開式的左密封門和右密封門;設于所述烘箱本體上的、用于供所述左密封門和所述右密封門進行滑動的滑動組件;以及,設于所述烘箱本體上的、且輸出軸一端分別裝配于所述左密封門和所述右密封門的驅動組件;所述烘箱本體在所述左腔體和所述右腔體之間設有用于供所述左密封門或所述右密封門在開啟狀態下容置的容置工位。采用上述技術方案能夠使得左密封門和右密封門共用一個容置工位,在滿足烘箱正常工作的前提下,具有占用空間小、布局緊湊的優勢。

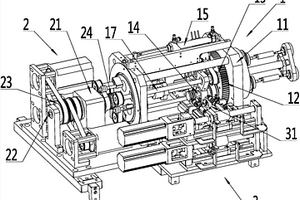

本實用新型公開了一種全自動鋰電池卷繞機構,包括:電池卷繞部,包括機架,以及可旋轉安裝在機架上的輪轉齒輪,輪轉齒輪內設置有多個以輪轉齒輪的中心等角度均布設置的卷繞孔,多個卷繞孔內滑動套接有卷針組件;卷繞驅動部,用于驅動卷針組件以不同轉速旋轉;拔針機構,包括至少一個用于將卷針組件從卷繞孔內抽出的拔叉。在同一平臺上提供了三個工位,卷繞、貼膠和下料,通過輪轉的方式使得三個工位不間斷、獨立地完成各自工序,機械構造合理巧妙,最大限度地利用了空間,大大提升了設備的工作效率。
本實用新型公開了一種鋰電池的極芯,包括極芯主體,所述極芯主體的外側設置有絕緣套,所述極芯主體底端的內壁上固定安裝有極板,所述極板由負極板、隔板和正極板組成,且所述負極板與正極板之間通過隔板隔開,所述極芯主體的頂端設置有頂蓋,所述頂蓋底端的一側設置有圓環形安裝套,所述安裝套的內套壁固定安裝在極芯主體的外側壁上,所述頂蓋通過固定螺栓固定安裝在安裝套上。從進液管中加入電解液時,在電解液的重力、密封塊和彈簧的自身重力作用下,向下擠壓彈簧,從而將密封塊的頂部向下壓出第一通孔,進而開放了第一通孔和第二通孔上的出液孔,實現對極芯主體中加入電解液的功能,方便實用。

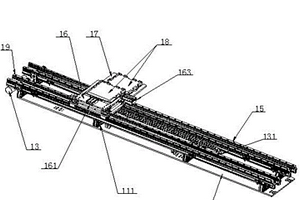

本實用新型提供一種應用于方形鋰電池卷繞機的下料裝置,包括底座以及架設設置于底座上的第一滑軌組件和第二滑軌組件;在第一滑軌組件上設置有用于接收和放置外部電芯物件的上空盤平臺,在第二滑軌組件上設置有用于轉移電芯物件的下滿盤平臺;還包括用于驅上空盤平臺在第一滑軌組件上平行移動以及驅動下滿盤平臺在第二滑軌組件上平行移動的驅動電機;各上空盤平臺以及下滿盤平臺上部都開設有用于放置外部物料托盤的儲料槽;且所述第一滑軌組件與第二滑軌組件平行設置,電芯卷繞完成直接置于物料托盤中,下料轉移時外部抱爪直接抱走物料托盤,不與電芯直接接觸,減少對電芯的影響,防止松散及刮傷,本設計結構設計合理,安全性能高。
本實用新型提供一種應用于方形鋰電池卷繞機的帶吹氣傳感器除塵機構,包括除塵安裝板以及固定設置于該除塵安裝板上的對射傳感器;還包括設置于除塵安裝板上、靠近對射傳感器安設的氣體導流塊,且在氣體導流塊上部、朝向對射傳感器光幕面方向開設有若干個通氣孔;還包括與所述氣體導流塊相連通的氣嘴機構,該氣嘴機構與外部氣缸相連通,空氣由氣嘴機構部位進入氣體導流塊中,并從氣體導流塊的通氣孔噴出;在除塵安裝板上、對射傳感器中間部位開設有貫通槽,本設計結構設計合理,可以有效的清潔傳感器光幕表面,杜絕粉塵對傳感器靈敏度的影響,機器運行過程中,每個5分鐘通過氣嘴機構、氣體導流塊對對射傳感器光幕面進行吹氣除塵,除塵效果顯著。
本實用新型涉及夾具技術領域,特別涉及一種方形鋁殼三元鋰電池自動裝配線的極耳焊轉盤夾具,包括自動電芯托盤,自動電芯托盤的下部設有墊塊,墊塊的頂部固定連接有定位銷,墊塊的底部固定連接有第一導向軸,第一導向軸的底端固定連接有直線軸承,第一導向軸的一端貫穿有基板,基板的頂部固定連接有直線導軌滑塊,直線導軌滑塊的頂部固定連接有第二拉簧,第二拉簧的一端固定連接有凸輪,凸輪的頂部活動連接有隨動器,凸輪的外側活動連接有第二導向軸,基板的頂部遠離直線導軌滑塊的一側固定連接有第一拉簧,基板的底部固定連接有微調螺絲,本實用新型夾具利用凸輪來定位既占用空間少,又定位準確,提高了生產良率及效率。

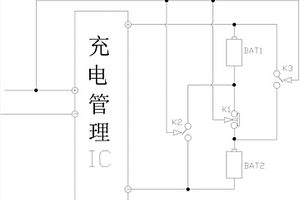

本實用新型公開了一種鋰電池串聯使用與并聯充電的相互轉換電路,包括串聯供電的多節充電電池,相鄰二節充電電池之間串接有第一開關,所述第一開關與電池負極連接的端口通過第二開關與充電管理IC的負輸出端連接,所述第一開關與電池正極連接的端口通過第三開關與充電管理IC的正輸出端連接,所述串聯供電的多節充電電池二端的正負極分別連接充電管理IC的正負輸出端,所述第一開關、第二開關和第三開關受控于充電管理IC的輸入端;常態下,所述第一開關導通、第二開關截止、第三開關截止,所述充電管理IC的輸入端有電源輸入時,控制第一開關截止、第二開關導通、第三開關導通。本實用新型具有效率更高、充電電流更大、體積更小的優點。
本申請公開了一種用于軟包鋰電池的化成夾具,包括:電池壓板;電池放置板,其固定于所述電池壓板的頂部;化成電路板,其固定于所述電池壓板的頂部,并且所述化成電路板的頂部設置有相互隔開的正極導電觸墊和負極導電觸墊;極耳分隔柱,其為絕緣材質,并且所述極耳分隔柱固定于所述正極導電觸墊和所述負極導電觸墊之間;以及極耳壓頭,其設置在所述電池壓板的底部、并且位于所述正極導電觸墊和所述負極導電觸墊的正下方。本申請可確保電池化成時其正負極耳能夠與化成電路板良好接觸,且不會出現短路、觸電嚴重發熱等事故。

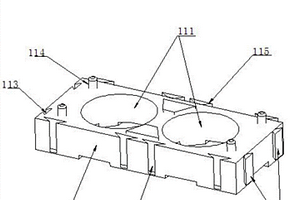

本實用新型提供一種新型圓柱鋰電池組多功能組合支架,包括支架主體,在支架主體中間部位同時開設有兩個與外界電池單元匹配的圓形通孔;且在該支架主體左右兩側分別設置有第一公卡合塊以及與第一公卡合塊卡合連接的第一母卡合槽;在支架主體的前后兩側分別設置有第二公卡合塊以及與第二公卡合塊卡合連接的第二母卡合槽;第二公卡合塊和第二母卡合槽的數量為四個;支架主體整體呈長方體形,可以達到很好的組裝效果,穩定性好,且可以保證各電池單元之間有較好的散熱空間,本設計可有效降提升電池組組裝效率,穩固電池組電芯之間間距,增加電池組強度,同時,具有緩沖結構設計,可承受電池組的顛簸,保護焊點牢固,連接穩定,安全可靠。
本申請公開了一種激光制片的鋰離子電池芯包卷繞機,其主要包括機架,卷繞裝置,正極片供料傳送裝置,負極片供料傳送裝置,上隔膜供料傳送裝置和下隔膜供料傳送裝置。其中正極片供料傳送裝置包括設于其傳送路徑上、用于在所述正極片上切割出正極極耳的正極片激光切割機構,負極片供料傳送裝置包括設于其傳送路徑上、用于在所述負極片上切割出負極極耳的負極片激光切割機構。該卷繞機采用激光切割極片而形成導流極耳,毛刺小、極片邊緣不掉粉,綜合效率高于現有單卷繞機,且減少了制造工藝,提高了可靠性,同時可連續不間斷生產。
本實用新型提供了一種具有標志層的圓柱型鋰離子電池包括電芯、標志層,所述標志層記錄有查詢信息,所述電芯外表面連接有所述標志層。本實用新型的有益效果是本實用新型的標簽紙粘貼在包尾絕緣膠紙上,具有加工簡單易行,信息記錄方便準確,設備通用性強等特點,且不會對產品的質量造成風險。

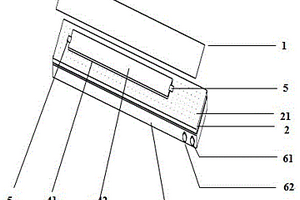

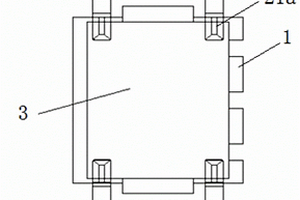

本實用新型涉及一種鋰電池箱,包括兩端開口的安裝盒;還包括與安裝盒兩端開口分別配合蓋緊的前蓋板和后蓋板;安裝盒內靠近前蓋板設置有第一隔板,第一隔板上設置有第一過線通孔;安裝盒側壁設置有第二過線通孔,第二過線通孔位于前蓋板與前蓋板之間的安裝盒側壁上設置;安裝時將電池放入安裝盒內,控制板放入第一隔板和前蓋板構成的空間內,通過第一過線通孔用電線連接電池和控制板,通過第二過線通孔使控制板和外部電線連接,一體式封裝防護效果好,且電池能做到較大尺寸,在控制板出現故障時打開前蓋板即可進行更換,有效節約了成本;整體結構簡單,成本低。

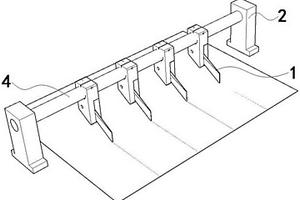

本實用新型公開了一種鋰電池鋁塑復合膜分切設備,包括刀片、支架、驅動模塊,所述支架中部設置有固定軸,所述固定軸上并排設置有復數個間距可調的固定夾,所述固定夾上部設置有固定孔、固定螺絲和固定縫,所述固定孔上方設置有用于調節松緊的固定縫,所述固定螺絲設置在固定縫的垂直方向,所述固定夾下部設置有刀片槽和鎖定螺絲,所述刀片設置在刀片槽內,所述刀片與水平面呈45°角。設置有多個間距可調的固定夾,能夠調節鋁塑復合膜寬度,同時能調節切割長度,裁剪成符合電池的大小形狀;設備刀片的刀尖壓緊并刺穿鋁塑復合膜表面,切割準確,切割率高;設備結構簡單,易于安裝維修。

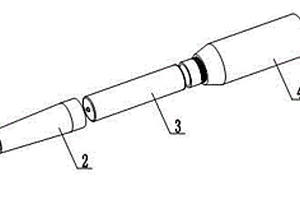

本實用新型公開了一種適用于電子煙圓柱型聚合物鋰電池,包括霧化器與筒體,霧化器與筒體對接,霧化器的端部設有煙嘴,筒體的后端設有蓋板,筒體內設有電池體,電池體與煙嘴對接;電池體包括電芯,電芯的一端設有負極極耳,負極極耳與電芯為電連接,電芯的另一端設有正極極耳,正極極耳與電芯為電連接,電芯的一端設有負極蓋板,負極蓋板的內側設有負極插槽,電芯的另一端設有正極蓋板,正極蓋板的內側設有正極插槽,負極極耳的端部插接在負極插槽內,電芯的另一端設有正極極耳,正極極耳的端部插接在正極插槽內;正極蓋板、負極蓋板分別與電芯為活動連接。本實用新型的電池體可直接放于筒體內,安裝使用,使用方便,更換簡單。
本實用新型公開了一種用于相機的可充電鋰電池電量檢測電路,包括保護電路以及與所述保護電路電性連接的電量指示電路,所述包括電路包括芯片N1、過流保護片FA1、場效應管V1、場效應管V2、場效應管V3和場效應管V4;電量指示電路包括三極管T1、三極管T2、三極管T3、運算放大器N2A、運算放大器N2B、運算放大器N2C、運算放大器N2D和貼片三極管N3。那么電流從保護電路流過進入電量指示電路中為平穩的電流,使得整個檢測電路性能穩定,能對電池電量進行很精確的測量,而且還能對待機狀態下的電池電量進行檢測,應用范圍廣、成本低。
一種鋰離子動力電池極耳裁切裝置,其包括:底板、電池放置板、下刀模、上刀模、連接塊、極耳壓片、下壓塊、導柱、頂板及氣缸,所述的底板為長方形,底板上裝有導柱、下刀模、連接塊及電池放置板,所述的電池放置板安裝在底板上,形狀為長方形,電池放置板的長方向與底板長方向一致,所述的下刀模的前側面與電池放置板頭部的前側面重合,所述的上刀模安裝在下壓塊上,上刀模的前側面與下刀模后側面相重合,所述的連接塊前端與下刀模相連,連接塊側面與上刀模相連,所述的極耳壓片裝于上刀模上,所述的下壓塊上開有四個圓形通孔,下壓塊穿在導柱中,所述的導柱有四根直立一端安裝在底板頭部,所述的頂板表面中間開有圓形通孔,頂板底面與導柱的另一端相連,所述的氣缸安裝在頂板上,氣缸的缸軸穿過頂板上的圓形通孔與下壓板相連。
本實用新型公開了一種用于鋰電池圓柱鎢鋼卷繞針,包括兩個相同的針身a和針身b,其特征在于:所述針身a一面為半圓形,一面為平面,針身a一端上設置有針柄,定位孔a和定位孔b均勻分布在所述針柄上,針身a的另一端設有一凹槽,整個針身a的表面設有一替換層,所述替換層表面鍍有一層耐磨、耐腐蝕、摩擦系數極低的納米涂層,替換層是可以拆卸的,當替換層表面的納米涂層磨損完,就可以更換一個替換層,針身a和針身b為平面的一面通過定位孔a和定位孔b相配合與卷繞機架固定,針身a和針身b的另一端再由一固定圈箍住但留有空隙。本實用新型結構簡單,設計合理,耐磨,節省了原材料,降低了制造成本。
本實用新型涉及一種鋰電池極耳裁切收廢料裝置,包括機架和運輸裝置;機架上固定有與運輸裝置緊挨的裁切臺和位于裁切臺上方的裁切機構;裁切機構包括氣缸和固定設置于氣缸活動端的切刀;裁切臺上設置有與切刀對應的裁切槽;機架上設置有位于裁切臺下方的廢料收集筒;廢料收集筒上部與裁切槽底部通過廢料收集管連通;廢料收集筒下端設置有抽氣扇;廢料收集筒內設置有隔離網層;氣缸活動端固定有橫桿;機架上設置有控制抽氣扇運行的觸壓開關;氣缸驅動切刀對極耳裁切,同時橫桿擠壓觸壓開關閉合,抽氣扇運行吸廢料,廢料經由廢料收集管落入廢料收集筒,隔離網層對廢料進行阻隔避免其落入抽氣扇內,收廢料速度快且占用生產空間小。

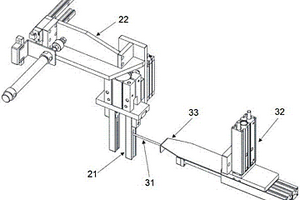

本實用新型公開了一種鋰電池自動撕膜機的廢膜收集裝置,包括撕廢膜機構和收廢膜機構,撕廢膜機構固定在撕膜機上且處于撕膜機的壓膜膠輥的左側,包含一夾爪和撕廢膜控制單元,收廢膜機構固定在撕膜機上且處于所述撕廢膜機構的下方,包括收廢膜針、擋板以及收廢膜控制單元,撕廢膜機構控制廢膜左右移動使廢膜與撕膜機分離,撕廢膜機構控制廢膜廢膜上下旋轉使廢膜進入收廢膜機構,收廢膜機構控制廢膜上下移動從撕廢膜機構上脫離,收廢膜機構控制收廢膜針前后移動使廢膜從收廢膜針上脫離。通過在現有自動撕膜機上設置廢膜收集裝置,解決了廢膜到處粘連的問題,使得廢膜收集更加可靠。
本實用新型公開了一種超薄聚合物鋰離子電池,包括由改性聚丙烯膜、正極極板、改性聚丙烯膜、負極極板和改性聚丙烯膜依次層疊形成的電池芯。所述正極極板集流體的鋁箔延伸形成正極耳、所述負極極板集流體的鋁箔延伸形成負極耳,所述的電池芯外圍熱力貼合一層鋁塑復合膜。本實用新型的正、負極的極耳采用由集流體采用鋁箔的延伸直接形成的結構,使得電池芯的厚度大為降低。同時也降低了人工、材料投入、提高了產品合格率。

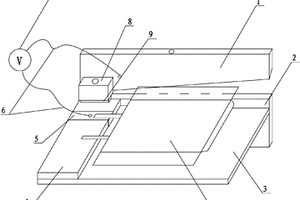

本實用新型提供了一種軟包裝鋰離子電池切邊及邊電壓測試裝置,它包括上切刀、下切刀、放置平臺、垂直位移機構、電池擋塊、電池極耳上采樣片、電池極耳下采樣片、固定塊、連接線及檢測表。實用新型的有益效果在于提供了一種可同時進行切邊工序及邊電壓測試工序的裝置,在切邊同時對電池的正極與鋁塑復合膜的鋁層之間的電壓進行測量,裝置操作簡單,且測試可靠性高,可快速判定電池熱封的絕緣性進而提高生產效率。
本實用新型公開了一種鋰離子電池組的漏液阻燃結構,其包括若干單體電池,焊在單體電池正極的螺帽,位于電池正極與螺帽之間的正極泄壓閥門,焊在單體電池負極的螺絲,固定電池組用的PCB板,用于吸收泄漏電解液的海綿,所述海綿安裝后緊貼著電池的正極泄壓閥門,所述海綿板開有螺帽安裝孔及通風孔。與現有技術相比,當電池組中某個單體電池因內部短路造成溫度急驟上升,使電池內部壓力快速增高并超過安全值時,電池正極的泄壓閥門打開,電解液從正極泄壓閥門泄漏出來,當電解液流出時,安裝于正極泄壓閥門前面的海綿會把泄漏的電解液全部吸附到海綿內,避免電解液因泄漏在電池箱內而引發的安全隱患。
本實用新型涉及一種車載溴化鋰吸收式制冷設備,包括冷凝器、蒸發器、發生器、吸收器、溶液熱交換器以及發生器加熱循環回路、制冷循環回路、冷卻水回路和冷媒水回路。通過將制冷設備中構成制冷循環回路的冷凝器、蒸發器、吸收器、發生器、溶液熱交換器和換熱器分別獨立安裝在車體上,在通過連接管相互連接形成一個密閉的回路,從而可以有效利用車內外的有限空間,解決了現有技術中利用發動機余熱驅動的制冷設備因體積過大而無法應用至車輛上的問題。直接將換熱器與發動機的冷卻系統連接,利用發動機冷卻系統中排氣總管和消聲器之間,使得制冷循環回路從尾氣換得熱量,進一步提高了能源的使用率,達到節省能源的目的。
