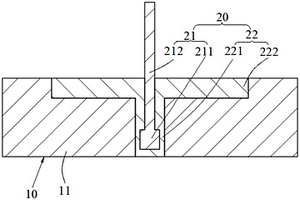

本申請提供了一種注液孔密封結構,包括:基座,基座上開設有貫穿基座的內側和外側的注液孔,注液孔用于向鋰離子電池的內部注入電解液;拉鉚釘,拉鉚釘包括釘芯及釘頭,釘頭插設于注液孔中,釘芯一端與釘頭連接,釘芯另一端外露于基座外側,釘頭能夠在釘芯的驅動下膨脹至抵緊基座以密封注液孔;釘頭的材料至少與基座抵接釘頭部分的材料相同。本申請通過將釘頭的材料設置成至少與基座抵接釘頭部分的材料相同,使得在不同的溫度下,釘頭與基座具有一樣的膨脹系數,即使在極端溫度下,釘頭與基座之間也不會產生縫隙,從而保證了注液孔的密封性,防止電解液從注液孔處漏出。
本實用新型公開了一種極片輸送裝置及鋰離子電池生產線。極片輸送裝置,皮帶與多個輸送輥,所述輸送輥與所述皮帶抵持以使所述皮帶張緊;所述輸送輥上設有輸送面,所述輸送面與所述皮帶抵持,至少部分所述輸送輥上的所述輸送面朝所述皮帶凸出。本實用新型中的極片輸送裝置能夠使皮帶在輸送過程中不易發生位置偏移,從而使皮帶上吸附的極片的位置不易發生偏移,能提高后續加工質量。
本實用新型公開了一種便于更換電芯的鋰電池極耳連接裝置,包括底座組件、上蓋組件、卡接裝置和連接裝置,上蓋組件設置于底座組件的上端,兩個連接裝置相對設置于底座內的前后兩端,兩個卡接裝置相對設置于上蓋組件的左右兩端;卡接裝置包括開蓋推桿,開蓋推桿滑動連接于上蓋組件的開蓋滑槽內,開蓋推桿的下端轉動設置有開蓋推輪,開蓋推輪的下方設置有開蓋推塊,開蓋推塊滑動連接于上蓋組件的后推滑槽內,開蓋推塊的前后兩端均開設有弧形滑槽,開蓋推輪滑動連接于前端的弧形滑槽內,開蓋推塊的左右兩側均設置有開蓋彈簧,開蓋彈簧用于拉動開蓋推塊復位;本實用新型便于拆裝并且便于更換電芯,具有良好的市場應用價值。
本實用新型公開一種鋰離子電池電源線路板控制器,包括殼體、控制板和蓋板,所述殼體上端卡扣有蓋板,所述殼體底端中部固定有墊塊,且墊塊上端設置有控制板,所述墊塊四周皆設置有若干組滑塊,且滑塊外側皆固定有夾板,所述夾板皆套裝在控制板表面;在對控制板進行安裝時,不再需要將螺釘從控制板上取出,避免螺釘丟失,提高裝置的使用性,同時螺栓和螺紋槽進行螺紋配合,從而對夾板位置進行限制,避免殼體在工作時,夾板隨意移動,提高裝置的穩定性。
本實用新型公開了鋰離子動力電池泄壓閥安全裝置,包括殼體、泄壓閥和透氣框,所述泄壓閥位于殼體內上側和殼體固定連接設置,所述透氣框位于泄壓閥的上側設置,所述殼體內上側對稱設有兩個連接槽,兩個所述連接槽內設有第一梯形板,所述第一梯形板貫穿于連接槽和透氣框固定連接設置,兩個所述連接槽內設有第二梯形板,所述第二梯形板位于第一梯形板的外側和第一梯形板匹配接觸設置,所述第二梯形板通過第一彈簧和連接槽連接設置,所述殼體外側對稱設有兩個控制槽,兩個所述控制槽內設有第一齒條。本實用新型方便對透氣框進行安裝和拆卸工作,進而提高泄壓閥的使用壽命,操作簡單,實用性強。

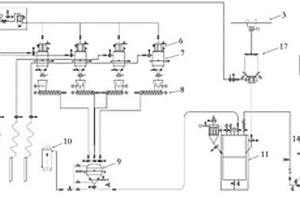

本實用新型提供了一種鋰離子電池物料輸送系統,包括主粉投料組件,輔料配料組件,輸送管道組件以及計量組件,其中:主粉投料組件,通過行車起吊進行投料到行星攪拌機,所述輔料配料組件,通過吸料槍分別把輔料吸到相應的輔料計量倉;緩存計量倉的出料口通過喂料機攪拌螺旋喂料,由稱重傳感器計量匹配到發送罐,所述發送罐與行星攪拌機連通。本實用新型的有益效果是:能實現物料精確計量稱量、智能運輸、勻漿攪拌等功能于一體,配合控制中心能實現電池物料的全自動配料混合。
本實用新型公開了一種鋰電池通用套筒,包括筒體,所述筒體的頂部固定連接有扣手,所述筒體的側壁設置有變形槽,所述筒體的底部設置有通孔。本實用新型中,通過設計安裝了位于筒體頂部的扣手和筒體側壁的變形槽,便于在電動自行車狹小換電電池空間使用,解決了現有的電動自行車進行電池換電電池固定和更換的問題,且本實用新型中,通過將扣手和筒體設計為分體式設計,可實現扣手和筒體單個零件的更換,防止出現扣手或筒體其中一個零件受到損壞而需要將整體更換的情況,可增加裝置使用的便捷性,且節約使用的成本。

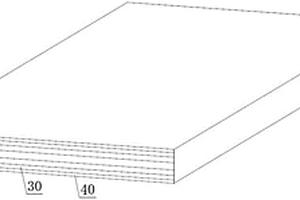

本實用新型公開了一種高強度阻燃新型納米纖絲鋰電池陶瓷隔膜,包括作為基材的基礎膜,在基礎膜的外壁上依次疊加設置金屬膜、聚氨酯膜、樹脂膜和陶瓷隔離膜,其通過粘黏壓合固定連接,并在其內部分別均勻間隔設置多個氣囊,氣囊為橄欖球型結構,且內部填充有聚多巴胺阻燃劑,利用金屬膜和陶瓷隔離膜等加大加強了整體的抗穿刺性能,同時氣囊的設置能夠對外界穿刺進行有效緩沖阻隔,避免其繼續更加深入破壞隔膜,氣囊刺破后其內部阻燃劑流出,防止電池短路時燃燒爆炸的風險。

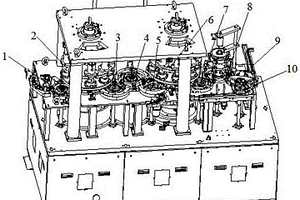

本實用新型涉及一種圓柱型鋰電池磚塔高速封口裝置,包括電池托杯入料組件、電池封口組件、轉料組件、凸輪電池托杯分離組件、托杯出料組件、電池二次封口組件、電池轉出組件、電池高度檢測組件、電池出料組件和不良品電池出料組件,電池封口組件包括有齒輪、轉盤、凸輪、壓桿、伸縮桿、吸附座、導桿、凸輪導軌和軸承,齒輪轉動,帶動轉盤轉動,轉盤上的導桿隨之轉動,電池封口組件下壓對電池進行封口。有益效果;齒輪轉動,帶動轉盤轉盤上的導桿隨之轉動,凸輪導軌固定于大板上,當導桿轉動到凸輪高處時,軸承被頂上去,從而將電池被頂起,凸輪固定在頂板上,當封口裝置轉到凸輪高處時,封口裝置下壓對電池進行封口,結構簡單,實用性能強。

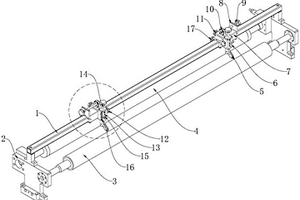

本實用新型公開了一種用于鋰離子電池薄膜生產的放卷分切裝置,包括固定座,兩個固定座的內側之間安裝有輥輪,固定座上設有滑動架,滑動架上套有一個或多個滑動座,且滑動座沿著滑動架左右滑動,滑動座上套有微調座,微調座沿著滑動座左右滑動,微調座的內部設有活動座,活動座的底部通過支架與方形切刀固定連接,微調座沿著活動座上下滑動,并帶動方形切刀上下移動。本實用新型可以根據不同的分切需求對方形切刀的高度進行調節,從而進一步提高其實用性和靈活性,在活動座移動的同時會同步帶動測量板升降,以便通過測量板在刻度板上的所指位置能夠有效的提高調節時的精準性和便捷性。
本實用新型公開了一種超級電容、鋰電池生產線設備,其特征在于:包括:入殼機,機架,第一輸送裝置,所述第一輸送裝置安裝在機架的頂部;膠池,所述膠池固定在機架的頂部,所述膠池用來容納導電膠的;印膠裝置,所述印膠裝置安裝在機架的一端,所述印膠裝置將膠池內的導電膠涂抹在料盤上電極殼內壁上;制片裝置,所述制片裝置安裝在機架頂部與印膠裝置相鄰,將極片母料沖切處理得到極片,在推力作用下落入料盤上的電極殼內,使極片通過導電膠與電極殼粘接,通過正負極組合裝置的設置一次能夠實現一板負極殼的翻轉倒置與現有的單個負極殼倒置相比較,生產效率大幅提升,全伺服自動封口裝置,提高了可操作性,可視化及封裝精度。
本實用新型公開了一種安裝穩定的鋰電池,包括外殼,所述外殼內腔底部的兩側焊接有放置塊,所述放置塊的頂部活動連接有電池本體,所述外殼的頂部通過卡扣卡接有蓋板,所述蓋板的中端嵌設有可視窗,所述蓋板的底部通過支撐墊固定連接有限位塊。本實用新型通過外殼內腔底部的兩側焊接有放置塊,起到了放置電池的效果,通過蓋板的底部通過支撐墊固定連接有限位塊,且限位塊的內側與電池本體的頂部卡接,起到了固定的效果,從而達到了安裝穩定的目的,可有效的防止電池掉落,解決了現有的電池殼存在安裝不穩定,從而容易導致電池掉落,從而降低了電池的使用壽命,還容易發生爆炸風險的問題。
本實用新型提供了一種鋰離子電池測試用夾持工裝,包括:支撐軸、右夾塊、左夾塊;所述支撐軸設置在立柱的上部,且支撐軸與立柱通過滑動方式相連接;所述彈簧設置在支撐軸的右側,且彈簧與支撐軸之間套接;所述定位塊位于支撐軸的中間,且定位塊與支撐軸為一體式結構;所述右夾塊設置在支撐軸的左端,且右夾塊與支撐軸通過螺紋擰接方式相連接;所述左夾塊設置在右夾塊的左側,且左夾塊與右夾塊之間通過螺栓穿接。通過在結構上的改進,具有夾持能力強,測試觀察操作方便,防護性能高,大大提高其實用價值等優點,從而有效的解決了本實用新型提出的問題和不足。
本實用新型公開了一種散熱性能好的鋰離子蓄電池,包括外殼,所述外殼的頂部設置有頂蓋,所述蓄電池腔內的底部固定安裝有多個蓄電池,多個所述蓄電池之間的外殼內壁設置有散熱裝置,所述散熱裝置包括隔板,所述隔板固定安裝蓄電池之間的外殼內壁,所述隔板的內部開設有水槽,所述水槽的頂部活動安裝有密封蓋,所述所述水槽靠近頂部的內壁固定安裝有擋板,所述擋板底部的內壁與水槽的內壁之間固定安裝有固定板,所述固定板的頂部連通有毛細管,所述毛細管內安裝有毛細芯。本實用新型通過設置散熱裝置,利用毛細現象的原理,達到了持續利用水蒸發來對隔板及蓄電池散熱的效果。

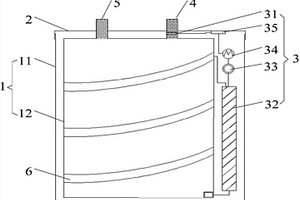

本實用新型公開一種智能型可控溫鋰電池,包括電池殼體、電芯、上蓋體、冷卻裝置、正極耳、負極耳;電池殼體包括外殼體和內殼體,外殼體與內殼體之間形成環形腔體,冷卻裝置內置于該腔體;所述內殼體的外壁設有從正極耳一端環繞至其另一端的加強筋,該加強筋呈中空構造;所述冷卻裝置包括PTC熱敏電阻、水箱、泵體、微型馬達、主控板;所述主控板用于接收PTC熱敏電阻的信號,并根據該信號控制微型馬達驅動泵體循環水箱中的水;所述正極耳包括第一極耳部、第二極耳部,兩極耳部之間經PTC熱敏電阻連接。本實用新型可自動檢測電池的工作溫度,當超過設定的安全溫度時,將啟動冷卻裝置進行冷卻。

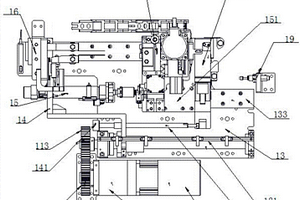

本實用新型提供一種應用于方形鋰電池卷繞機的機械手組件,包括固定板以及固定設置于該所述固定板上部的驅動電機、驅動電機的輸出軸部位設置的主動輪、與所述主動輪相齒合的從動輪、絲桿、與絲桿相連接并由絲桿帶動的連接拉桿、與連接拉桿相連接并同步移動的送片組件、驅動氣缸、由驅動氣缸驅動平行移動的安裝板以及設置于所述安裝板上的入片糾偏組件和切刀組件;在所述連接拉桿與安裝板之間還連接有拉桿,且在拉桿一端端頭部位設置有擋塊,所述拉桿相對于擋塊的另一端與安裝板相連接;所述固定板一側、靠近入片糾偏組件和切刀組件部位設置有緩沖器,這樣的結構設計可以有效的減小整體體積,降低制作成本,增強系統穩定性,使得設備性能更加優良。
本實用新型提供一種應用于方形鋰電池卷繞機的板磁鐵除鐵粉機構,包括除鐵粉安裝座以及與該所述除鐵粉安裝座一端固定連接的蓋板;在所述蓋板內部等間距開設有若干個凹槽,且在各凹槽中放置有用于對外部電極極片表面的灰塵進行吸附的方形磁鐵;所述蓋板正面一體成型設置有用于穩定限制方形磁鐵、避免方形磁鐵移動的限位塊;該蓋板外周還開設有若干個螺絲孔,蓋板通過螺絲與除鐵粉安裝座相連接;在所述除鐵粉安裝座異于蓋板的另一側開設有用于將除鐵粉安裝座固定于外部物體上的固定孔,這樣的結構設計可以有效的提高設備的穩定可靠度,使得吸附面積增大,吸附力均勻,吸力增大,除鐵粉更加干凈。

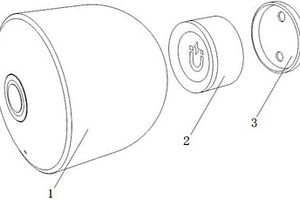

本實用新型公開了一種帶有鋰電池和無線充電的180°全景攝像頭,是由全景攝像頭、帶磁底座和裝墻背板組成;所述全景攝像頭內置有無線充電受電模塊和可充電電池;全景攝像頭本體內后端有鐵質支架,裝墻背板為鐵質材料制造成;所述全景攝像頭本體的底部通過帶磁底座吸附在裝墻背板的內部;本實用新型采用一個帶磁的底座,通過磁鐵吸附原理;安裝非常簡單有效,產品可任意角度旋轉;帶磁底座可旋轉擰開成兩件,可將桌面支架夾在中間,方便產品桌面使用,帶磁底座內安裝的無線充電送電模塊和攝像頭內安裝無線充電受電模塊通過無線充電的方式進行充電工作,產生的電能存儲在充電電池內,為本實用新型工作提供電能;并且設計合理,結構簡單,成本低。
本實用新型提出一種全自動鋰電池電芯卷繞機,包括機箱、以及設置在機箱頂部左端的控制機構;極片料盒機構,用以正、負極片的供料儲存;兩套隔膜自動放卷裝置,用于放置隔膜料帶;極片切斷機構,用于切斷正極、負極料帶,形成正、負極片;卷繞部,布置于機箱的中部,用于接收極片切斷機構傳遞來的正、負極片,以及隔膜放卷裝置傳遞來的隔膜,卷繞形成電芯;其中,由機箱左側上方的隔膜自動放卷裝置提供的隔膜位于正極片、負極片之間一同進入卷繞部,由機箱左側中區的隔膜自動放卷裝置提供的隔膜位于正極片的外側進入卷繞部,并將正極片、負極片分隔兩層隔膜后卷繞形成電芯,完成卷繞工序。
本實用新型涉及一種鋰電池自動沖殼機,包括機架;機架上設置有出料組件、沖殼組件、拉料組件,以及切料組件;沖殼組件包括凹模、凹模安裝座、第一復位組件,以及凸模;切料組件包括切刀、切刀安裝座、第二復位組件,以及切料臺;拉料組件設置有兩組;拉料組件包括兩個安裝架;安裝架上設置有兩根拉料轉軸;安裝架還轉動連接有第一張緊鏈輪;機架上還設置有兩組驅動組件;驅動組件包括電機、電機安裝座,以及壓板;電機的電機軸設置有主動鏈輪以及凸輪;電機安裝座還轉動連接有第二張緊鏈輪;驅動組件還包括傳動鏈條;本沖殼機可完成拉料、沖殼、切割等一系列工作,自動化程度高且生產效率好,節省了人力成本。

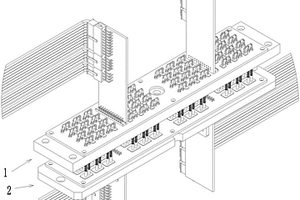

本實用新型涉及一種鋰電池化成分容設備中信號線的快速接駁裝置,包括上接駁組件和下接駁組件,上接駁組件包括上PCB底板、上PCB立板、上正極電壓信號線、上負極電壓信號線、上熱敏電阻溫度信號線、上絕緣板、上接線端子和上連接器;下接駁組件包括下PCB底板、下PCB立板、下正極電壓信號線、下負極電壓信號線、下熱敏電阻溫度信號線、下絕緣板、下接線端子和下連接器,上接駁組件的接駁探針組件與下接駁組件的導電靶點彈性接觸并實現電連接。利用探針的彈力及伸縮作用,可以同時使數十根探針同時緊緊地壓在導電靶點上,一次插接就可以完成幾十根信號線的接駁,提高了效率,實現快速、可靠的接駁,減少工作時間,降低高空作業的危險性。

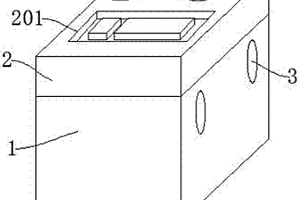

本實用新型公開了一種鋰電池組充放電保護板,包括保護殼、散熱板和蓋板,所述保護殼外側成型有所述散熱板,所述保護殼內側設置有所述蓋板,所述蓋板上側設置有把手槽,所述蓋板另一端設置有充電端口。有益效果在于:本實用新型通過設置的散熱板,使得保護板在保護電池時的散熱效果大大提高,避免熱量的積聚,減少電池的危險性。
本實用新型涉及電芯包膠技術領域,提供了一種裸電芯和鋰電池電芯,該裸電芯包括方形的電芯本體和電芯極耳,電芯本體上設有分別與電芯本體的各個面相粘合的包膠結構,電芯本體包括兩個表面、兩個端面和兩個側面,其中,包膠結構包括至少一對膠帶,每條膠帶均包括橫向部分、端包部分和側包部分,橫向部分沿平行于電芯本體的長度方向的方向延伸,橫向部分貼合在電芯本體的表面上;端包部分與橫向部分的端部連接,端包部分貼合在電芯本體的端面上;側包部分與橫向部分的一側連接,側包部分貼合在電芯本體的側面上。與現有技術對比,避免電芯在生成、運輸、應用過程中出現正負極片錯位、隔膜孔收縮、隔膜打皺的問題,提升了裸電芯的安全性能。
本實用新型公開了一種鋰電池蓋帽,包括頂蓋,所述頂蓋的四周均勻分布有六個出氣口,且六個出氣口中均設置有防塵網,所述頂蓋的下方設置有墊圈,且墊圈的下方設置有防爆片,所述防爆片與頂蓋的中間形成有緩沖腔,且防爆片的底部開設有凹槽,所述防爆片的下方設置有連接片,且連接片的兩側均對稱開設有氣孔,所述連接片的下方安裝有第一極耳,且連接片的下方設置有保護管,本實用新型設置了保護管,利用熱脹冷縮的原理,使電池正負極與蓋帽斷開連接,電池停止供電,用戶可以了解到電池發熱的情況并及時進行散熱,本實用新型設置了防塵網,避免灰塵進入緩沖腔,阻礙防爆片斷裂泄壓,使得電池內部的壓力過大而爆炸。

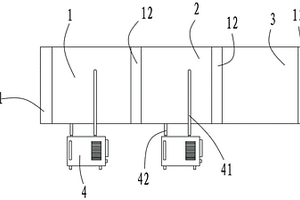

一種連續式鋰電池烘烤線,包括至少三個首尾連接的箱體,其中第一個為升溫箱,第二個為真空烤箱,第三個為冷卻箱體,在相鄰的兩個箱體之間設有用于將兩個箱體連通或隔斷的傳輸閥,在升溫箱前面設有第一開關門,在冷卻箱體的尾端設有第二開關門,還包括蒸汽發生器和熱交換器,蒸汽發生器位于箱體的外部,在升溫箱體和/或真空烤箱中設置有熱交換器,蒸汽發生器通過輸入管將產生的蒸汽輸送給熱交換器,熱交換器通過輸出管將熱交換后的蒸汽輸送給蒸汽發生器。本實用新型由于采用了蒸汽發生器和熱交換器,蒸汽發生器將產生的蒸汽輸送給熱交換器,通過熱交換器對升溫箱體和/或真空烤箱進行加熱,縮短電芯在烘烤過程中的升溫時間和/或真空烘烤時間。
本實用新型公開一種鋰離子電池隔膜垂邊的修復設備,包括支座、放料裝置、張力檢測裝置、加熱修復裝置以及控制器;放料裝置轉動地設于所述支座的前側,用于放置隔膜卷;張力檢測裝置設于所述支座上且位于所述放料裝置的后側,用于檢測隔膜的張力;加熱修復裝置轉動地安裝于所述支座上,且與所述放料裝置平行設置,用于對隔膜加熱修復;控制器與所述張力檢測裝置、加熱修復裝置電性連接。

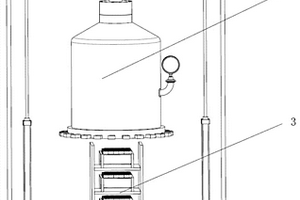

本實用新型的一種鋰電池注液后的真空靜置裝置,包括箱體、底座、靜置部件、通氣孔、鎖閉部件和升降部件,箱體口外側間隔設有第一凸起,鎖閉部件主體間隔設有第二凸起,升降部件用于箱體豎直運動,使第一凸起通過第二凸起間隙且置于第二凸起下方,鎖閉部件主體通過旋轉,使第一凸起和第二凸起上下緊密重合,靜置部件用于夾緊放置注液后的電池,鎖閉部件用于使箱體和底座閉合形成密閉空間,通氣孔設置在底座上,用于對密閉空間抽真空、充氮氣正壓,再破真空。本實用新型可以提高真空靜置裝置內部的真空度保壓時間與正壓力值,有效保證電池注液后的電解液能快速吸收至電芯,從而提高產品注液效率與品質。

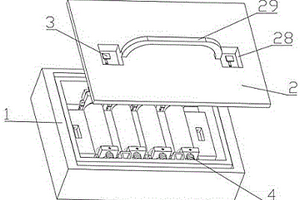

本實用新型公開了一種智能電動車用鋰離子電池,包括電池本體、位于所述電池本體上方的電池控制箱,所述電池控制箱上安裝有接線端子,所述電池本體兩側均設置有若干組磁吸定位塊,所述電池本體上安裝有環境檢測模塊;所述電池控制箱上安裝有控制器,所述電池控制箱內部安裝有調功模塊,所述電池控制箱內部安裝有電磁開關。有益效果在于:本實用新型能夠通過所述溫度檢測模塊對所述電池本體的溫度進行檢測,并通過所述散熱風扇調節所述電池本體內部溫度,提高電池的運行環境質量;通過對放電狀態、溫度和濕度的自動檢測,可通過所述控制器控制所述調功模塊自動調節電池的輸出功率和通斷電,提高電池的安全性能。

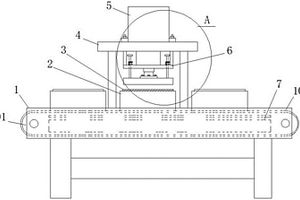

本實用新型公開了一種鋰電池生產用電芯轉移擠壓一體機,包括輸送臺、位于輸送臺頂端中部并用于安放待加工電芯的定模、垂直固定于輸送臺頂端兩側的支撐架、以及安裝在支撐架架體上并用于對待加工電芯進行擠壓的擠壓裝置;所述擠壓裝置包括安裝在支撐架下方的液壓伸縮桿、以及固定在液壓伸縮桿底端并用于與定模相配合使用的動模。本實用新型在工作中,能夠減少動模與定模使用時的震動產量,縮減動模與定模所受到的震動磨損,降低了擠壓裝置、支撐架與輸送臺的震動幅度,使得該一體機在使用時整體的震動產量及機體幅度達到最少狀態,延長該轉移擠壓一體機整體的使用壽命。
本實用新型公開了一種便于鋰電池保護板固定的安裝裝置,包括電池保護板、殼體和安裝組件,所述電池保護板通過安裝組件安裝固定在殼體底部,所述安裝組件設有四個,且四個安裝組件呈矩形分布在電池保護板底部,所述安裝組件由插柱、限位板、扭塊和插座組成,所述插柱滑動貫穿電池保護板,且插柱頂部與扭塊固定,本實用新型通過安裝組件將電池保護板安裝固定在殼體內,只需通過捏住扭塊,將插柱對準插座插入,再旋轉扭塊,就可以將電池保護板安裝固定在殼體內,不需要打孔再通過螺栓連接固定,避免了組裝人員使用螺絲刀安裝時不小心損壞電池保護板的問題,比傳統的連接更加簡單便捷,安裝時間更短,效率更高。
