高爐自動捅風口裝置 957

 0

本實用新型涉及一種高爐自動捅風口裝置，屬于冶金行業高爐生產作業技術領域。技術方案是：鋼釬（1）為中空結構，鋼釬（1）的前端為錐形，鋼釬（1）的后端設有軟管連接頭(13)，冷卻軟管（12）與軟管連接頭(13)連接，鋼釬（1）的后端固定在重錘（2）上；重錘（2）滑動連接在重錘導軌（3）上，重錘導軌（3）固定在導軌支架（4）上，導軌支架（4）固定在移動小車（5）上；重錘導軌（3）的兩端分別設有鏈條前轉向齒輪（10）和鏈條后轉向齒輪（11），氣動馬達（8）固定在重錘導軌（3）中間，驅動齒輪、鏈條前轉向齒輪（10）和鏈條后轉向齒輪（11）通過鏈條（9）傳動連接。本實用新型的有益效果是：能夠實現自動捅風口作業。

用于球墨鑄管水泥內襯養生的養生池 745

 0

一種用于球墨鑄管水泥內襯養生的養生池，屬冶金技術領域。包括養生池、軌道與蓋板，所述軌道對稱設置在養生池的兩邊，兩條軌道之間設有蓋板，蓋板可卷起，所述蓋板的一端固定在卷軸上，卷軸連接第一電動機的輸出軸，另一端固定有拉繩，拉繩連接第二電動機的輸出軸。本實用新型設置柔性蓋板，利用電動機對蓋板進行卷收。安全快捷，保證養生質量?？傊?，本實用新型結構簡單，適用于工業化生產。

富氧高效煉鋼用鋼包烘烤裝置 1020

 0

本實用新型涉及一種富氧高效煉鋼用鋼包烘烤裝置，屬于冶金行業煉鋼生產設備技術領域。技術方案是：包蓋（2）與鋼包（1）相匹配，煙氣出口（6）設置在包蓋（2）的中心位置，煙氣管道（7）與煙氣出口（6）相連接，煙氣管道（7）上設有排煙風機（8），氧氣管道（5）經煙氣管道（7）由煙氣出口（6）的中心插入鋼包（1）內，包蓋（2）上圍繞氧氣管道（5）的中心均勻分布有多個煤氣燒嘴（3），所述煤氣燒嘴（3）與煤氣管道（4）相連接。本實用新型的有益效果是：通過氧氣助燃的方式，使鋼包烘烤用煤氣得到了充分燃燒，使鋼包內烘烤溫度均勻，提高了鋼包烘烤效率，縮短了鋼包烘烤時間，降低了鋼包烘烤用煤氣的消耗。

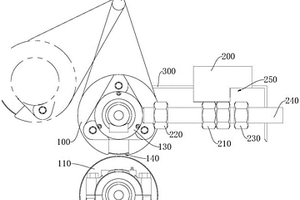

密封輥 772

 0

本實用新型公開了一種密封輥，涉及冶金技術領域，解決了現有技術密封輥的第一輥體和第二輥體之間的間隙無法根據實際情況調整，而導致的第一輥體對帶鋼造成磨損以及劃傷的技術問題。包括第一輥體，第一輥體通過驅動件與旋轉軸連接；第二輥體，第二輥體與第一輥體之間具有間隙；以及，頂推裝置，頂推裝置頂推第一輥體；其中，第一輥體通過頂推裝置頂推后繞旋轉軸擺動至遠離第二輥體的位置，間隙增大。本實用新型提供的密封輥，通過操作設置的頂推裝置頂推第一輥體，可以根據實際需要調整第一輥體和第二輥體之間的間隙。

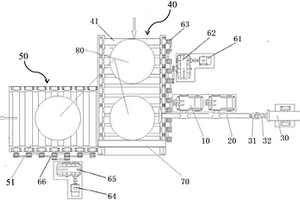

輥壓給料裝置及礦料加工設備 928

 0

本實用新型公開了一種輥壓給料裝置及礦料加工設備，屬于冶金原料技術領域。所述輥壓給料裝置包括：給料機的出料口與輥壓機的進料口連通；驅動電機的固定端固定設置在第一機架上，驅動電機的動作端與主動輪機構連接；主動輪機構及從動輪機構設置在第一機架上；皮帶套接在主動輪機構及從動輪機構上；伸縮件的固定端固定設置在第二機架上，伸縮件的動作端與主動輥機構連接；主動輥機構可滑動式地設置在第二機架上；從動輥機構固定設置在第二機架上；控制器與驅動電機及伸縮件連接。本實用新型輥壓給料裝置及礦料加工設備可以實現給料料量的精準控制，同時可以及時調整輥壓力以此適應下料量變化，防止異常震動，保證設備使用壽命。

烘烤設備 1057

 0

本實用新型公開了一種烘烤設備，主要通過設置多條通氣管路向容納腔內提供可燃氣體，利用氣體燃燒對待加熱部件進行加熱，使部件加熱溫度達到烘烤工藝要求。本實用新型的主要技術方案為：一種烘烤設備，包括烘烤槽，烘烤槽包括外壁以及外壁圍成的容納腔，容納腔用于容納待加熱部件；多條通氣管路，多條通氣管路連接于外壁且與容納腔連通，通氣管路的氣體出口位于容納腔的不同位置，多條通氣管路用于由容納腔的不同位置向容納腔提供可燃氣體。本實用新型主要用于冶金烘烤。

用于摩擦磨損試驗機的多功能試樣夾具 1011

 0

本實用新型涉及一種用于摩擦磨損試驗機的多功能試樣夾具，屬于冶金行業物理實驗技術領域。技術方案是：上夾具體（1）為圓盤形結構，底座（2）上設有與上夾具體（1）相匹配的定位槽（8）和底座定位螺紋孔（9），上夾具體（1）通過上夾具體定位螺栓（7）固定在底座（2）的定位槽（8）上；上夾具體（1）的圓周方向上設有多個結構相同的試樣夾持機構（3），夾持塊（5）上沿著上夾具體（1）的徑向設有長條孔（6），夾持塊（5）通過鎖緊螺釘（4）固定在上夾具體（1）上。本實用新型的有益效果是：能夠對試樣方便快捷的進行夾持，滿足往復摩擦和旋轉運動摩擦兩種摩擦方式的試驗需求，并且可輕松改變試樣的運動方向，提高試驗效率。

天車用電渣爐假電極吊具 1186

 0

本實用新型涉及一種天車用電渣爐假電極吊具，屬于冶金行業電渣爐假電極吊裝卡具技術領域。技術方案是：框架（1）是由兩塊筋板（15）組成的U型結構，兩塊肋板（15）上設有相對布置的左耳座（17）和右耳座（16），活套一（5）安裝在右耳座（16）內，活套二（7）安裝在左耳座（17）內，活套二（7）內部設計有六角沉孔（21），螺母（8）固定在六角沉孔（21）內，右耳座（16）上設有阻尼裝置（4），銷軸（6）依次穿過活套一（5）、假電極（2）和活套二（7）且與螺母（8）螺紋連接。本實用新型的有益效果是：不僅可以吊裝垂直放置的假電極，也可以吊裝水平放置的假電極。

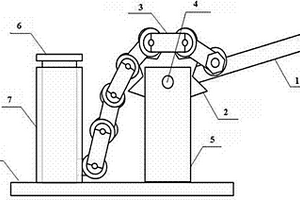

更換鏈板機拖輪的裝置 697

 0

本實用新型涉及一種更換鏈板機拖輪的裝置，尤其是更換燒結機鏈板機拖輪的裝置，屬于冶金行業燒結設備技術領域。技術方案是：包含壓力桿（1）、齒輪（2）、傳動鏈條（3）、支架（5）、頂桿（6）、滑道（7）和底座（8），支架（5）和滑道（7）分別固定在底座（8）上，滑道（7）內設有頂桿（6），頂桿（6）可沿滑道（7）上下移動，壓力桿（1）一端與齒輪（2）固定連接，且鉸接在支架（5）上，傳動鏈條（3）一端設在齒輪（2）上，另一端與滑道（7）內的頂桿（6）連接。本實用新型的有益效果是：降低了員工的勞動強度，提高了員工的勞動效率，具有制作簡單，成本低廉，皮實耐用，安全性高等特點。

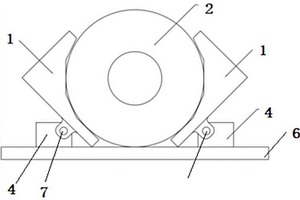

鋼板卷卷型修整裝置 799

 0

本實用新型涉及一種鋼板卷卷型修整裝置，屬于冶金熱軋帶鋼生產設備技術領域。包括底板（6）和底板（6）上對稱設置的兩套旋轉壓板（1）、支撐座（4）、轉軸（7）、轉軸座（12），所述底板（6）為鋼板，所述旋轉壓板（1）外形截面為多邊形的鋼結構，底部最長面為安裝板（3），內側四個面依次為托板Ⅰ（8）、托板Ⅱ（9）、托板Ⅲ（10）、托板Ⅳ（11），所述轉軸座（12）為設置有安裝孔（14）的耳型鋼板，固定連接在安裝板（3）下端，所述轉軸（7）通過裝配安裝孔（14）與支撐座（4）和轉軸座（12）裝配安裝。本實用新型裝置自身不包含動力裝置，結構簡單，維護方便，實用性強，實現減輕或消除扁卷的目的。

普通電焊機節能裝置 713

 0

本實用新型涉及一種普通電焊機節能裝置,其結構是在電焊機變壓器的初級繞組回路上串聯交流接觸器的至少兩個并聯的常開觸點,在該并聯觸點兩端并聯電阻和電容,交流接觸器串聯繼電器常開觸點后接在雙擲開關的兩級間;在焊把線上套接有電流互感器,電流互感器線圈的引線接采樣電路,采樣電路的輸出經斷電延時電路接雙穩態觸發電路,雙穩態觸發電路的輸出端接繼電器;電源電路為各部分提供電力。本實用新型具有安全性、穩定性和耐久性,與同類產品相比,每小時至少可節電3度以上,適于在造船、汽車、閥門、橋梁和冶金等焊接工作量大的行業和單位使用。

卷軸彈簧調試輔助安裝裝置 802

 0

本實用新型涉及一種卷軸彈簧調試輔助安裝裝置，屬于冶金設備修復技術領域。包括銷桿（1）、間隔套（2）、螺母（4），所述銷桿（1）為階梯狀銷軸桿，銷軸桿依次為固定端（5）、支撐桿（6）、夾持桿（7）、緊固桿（8），所述固定端（5）設置有外螺紋，所述外螺紋與主軸上的彈簧銷（9）的固定螺紋相匹配，所述支撐桿（6）的外徑與彈簧的內徑相匹配，所述夾持桿（7）的外徑比支撐桿（6）的外徑小，形成階梯臺階，所述緊固桿（8）設置有外螺紋。本實用新型裝置結構簡單、操作方便、運行平穩可靠、制作容易、價格低廉，彈簧拆解和組裝時操作都非常方便，用普通扳手就可以安裝和拆解，大大節省了拆解和組裝的工時，具有推廣價值。

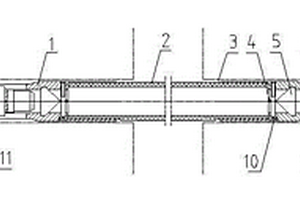

輥棒類回轉體的活性聯接結構 947

 0

本實用新型涉及熱處理行業、陶瓷行業、冶金行業的輥棒的連接結構，具體是一種輥棒類回轉體的活性聯接結構。包括輥棒、外抱連接套、外部傳動部件，外抱連接套呈管狀體，其與輥棒兩端的連接端沿軸向開有長槽，形成一端連接、另一端斷開的兩片抱瓦結構，外抱連接套插裝于輥棒的連接端，兩者通過抱緊螺釘緊固連接；外抱連接套與外部傳動部件的連接端沿軸向開有使該連接端形成一端連接、另一端斷開的兩片抱瓦結構的長槽，外部傳動部件的驅動端連接軸和從動端連接軸分別插裝于外抱連接套的該連接端，驅動端連接軸和從動端連接軸上分別固定有撥桿，撥桿兩端位于該連接端的長槽中。本實用新型性能可靠，降低輥棒損耗，提高組裝效率，降低成本。

蛇形錨固鉤 777

 0

本實用新型涉及一種冶金領域使用砌筑用的錨固鉤,錨固鉤為V形,錨固鉤的V形兩邊皆為蛇形,可以自身伸縮來適應澆筑料的膨脹。它可以在高溫狀態下通過自身伸縮來適應澆筑料的膨脹,大大提高了砌筑物的使用壽命。

快速檢驗端淬試樣尺寸的量具 1161

 0

一種快速檢驗端淬試樣尺寸的量具，屬于冶金實驗室試樣尺寸檢驗量具技術領域，用于快速檢驗端淬試樣尺寸。其技術方案是：在量具板的長度方向的兩側邊緣分別有多個測量豁口，測量豁口包括試樣最大直徑尺寸豁口、試樣最小直徑尺寸豁口、試樣長度的公差帶豁口、試樣帽厚度的公差帶豁口，試樣最大直徑尺寸豁口的寬度等于試樣的最大直徑尺寸，試樣最小直徑尺寸豁口的寬度等于試樣的最小直徑尺寸，試樣長度的公差帶豁口的寬度等于試樣長度的公差帶尺寸，試樣帽厚度的公差帶豁口的寬度等于試樣帽厚度的公差帶尺寸。本實用新型結構簡單、使用方便、測量快速準確，可以大大加快試樣的測量速度，提高工作效率，特別適合于端淬試樣數量較大的尺寸驗收。

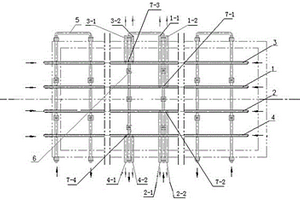

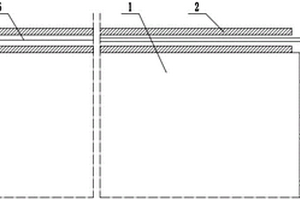

帶鋼加熱爐縱水管冷卻回水結構 1168

 0

本實用新型涉及一種帶鋼加熱爐縱水管冷卻回水結構，屬于冶金行業帶鋼設備技術領域。技術方案是：包含縱水管、橫水管、橫水管支架（6）、縱水管的回水管和間隔板，多根橫水管分別固定在橫水管支架（6）上，多根縱水管沿加熱爐中心線方向平行布置，多根縱水管分別固定在橫水管上，每個縱水管上均設有一個間隔板，間隔板兩側分別設有一根縱水管的回水管，間隔板兩側的縱水管的回水管分別與間隔板兩側相對應的縱水管連通。本實用新型的有益效果是：在每根縱水管上分別設置一個間隔板，引出兩根獨立的縱水管的回水管，解決縱水管與縱水管的回水管連接處的應力集中問題，避免縱水管使用一段時間后漏水問題的出現。

車輪快換裝置 1094

 0

本實用新型車輪快換裝置涉及一種適用于更換冶金大型鑄造吊車輪組的裝置。其目的是為了提供一種車輪快換裝置，該裝置在使用的時候垂直于軌道放置，將車輪組垂直于軌道方向推出，解決了沿軌道水平方向推出存在安全隱患的問題；該裝置對水平方向施工空間基本無限制要求，只針對需要更換的車輪組，減少了拆卸第一組車輪的工作量，施工人力需求、時間需求以及汽車吊臺班費用也隨之減少。本實用新型車輪快換裝置包括滑道支架(1)、滑道(2)、滑動小車(3)和門型支架(4)，滑道固定設在滑道支架上，滑道的一端延伸至滑道支架外，滑道上可轉動地安裝有滾輪(5)，滑動小車位于滑道上并能沿滑道滑動，門型支架上安裝有倒鏈(9)。

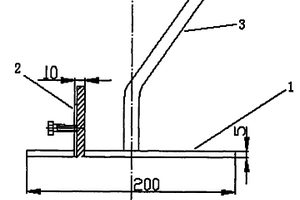

測量鋼包頂渣渣厚的裝置 1003

 0

一種測量鋼包頂渣渣厚的裝置,屬于冶金連鑄技術領域。包括底盤(1)、導入管(2),手柄(3);導入管(2)焊接在底盤上,手柄(3)焊接到底盤的中心部位。優點在于,可以保證測渣絲與鋼液面垂直,操作方便,快捷、安全,能準確地測量包頂渣厚。

硬質合金齒圓鋸片 830

 0

本實用新型涉及冶金鋸片,特別是一種硬質合金齒圓鋸片。包括鋸片片體、硬質合金刀頭,該硬質合金刀頭焊接在鋸片片體外圓周上的齒座上,硬質合金刀頭磨削有鋸齒刃,鋸齒刃包括前角、后角和切削刃,所述切削刃為波形橫刃。本實用新型在鋸切時,刃口與工件靠凹凸形狀定位,有利于改善鋸切時的穩定性,加強了切屑的斷碎程度和切屑的順暢排出。與現有技術中的TP齒(普通粗切齒、精切齒)相比,可減少齒型的磨削加工量,提高生產效率,尤其適合無縫鋼管、H型鋼管的鋸切。

可移動式液壓傾斜卸車裝置 732

 0

本實用新型公開了一種可移動式液壓傾斜卸車裝置，包括車身架、設置在車身架下的車輪、后端鉸接在所述車身架上的載重平臺、設置在車身架上位于載重平臺后端處的接料裝置以及設置在載重平臺上的阻擋汽車車輪的液壓擋輪器。本實用新型可以實現多點多地快速卸料，可移動式卸車方式解決了非固定式多點接料難題；全過程自動化操作，操作簡單，運行可靠，大大提高了工作效率；操作工不用上車箱卸料，杜絕了人工卸料帶來的粉塵傷害，并且接料裝置設置了擋料板，卸料時避免的粉裝物料散落到接料口外，減少物料損失，保護了環境。本實用新型可用于電力、冶金、糧食、水泥、煤炭等行業散料快速卸車，實現卸車過程物料零損失，卸車環境零污染。

轉爐渣熱悶池蓋開啟后的安全鎖定裝置 1169

 0

本實用新型涉及一種轉爐渣熱悶池蓋開啟后的安全鎖定裝置，屬于冶金行業轉爐渣熱悶設備技術領域。技術方案是：包含熱悶池蓋（1）、熱悶池蓋鎖孔（2）、剛性鉤、固定支架（4）和拉桿（9），所述剛性鉤由剛性鉤鉤頭（3）和剛性鉤鉤桿（5）構成一體，呈倒L狀，剛性鉤鉤桿（5）上設有操作孔（7）和固定孔（8），熱悶池蓋（1）通過熱悶池蓋鎖孔（2）與剛性鉤鉤頭（3）連接，剛性鉤鉤桿（5）通過固定孔（8）與固定支架（4）栓連接，拉桿（9）通過操作孔（7）與剛性鉤鉤桿（5）連接。本實用新型的有益效果是：操作工在地面通過操作拉桿就可使剛性鉤處于鎖定或解鎖狀態，免于爬上爬下，提高安全性，降低勞動強度。

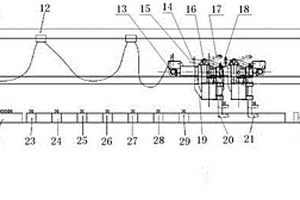

雙爪多功能高溫撈鋼機 959

 0

本實用新型涉及一種雙爪多功能高溫撈鋼機，屬于冶金行業連鑄機設備技術領域。技術方案是：包含車體行走系統和撈鋼爪升降系統；所述車體行走系統包含行走驅動電機（6）、齒輪（9）、車體（10）、行走輪（13）、齒條（32）和導軌（33），車體（10）下方設有行走輪（13），齒條（32）固定在導軌（33）上，齒條（32）與齒輪（9）嚙合，齒輪（9）與行走驅動電機（6）驅動連接；所述撈鋼爪升降系統包含升降臂（17）、升降油缸（18）、撈鋼爪一（20），升降臂（17）一端與升降油缸（18）驅動連接，另一端與撈鋼爪一（20）鉸接，本實用新型的有益效果是：提高了坯的運送效率。減少電纜故障，延長車體的使用壽命。

鋼包精煉爐電極智能控制系統 1036

 0

本實用新型涉及鋼鐵冶金技術領域，公開了一種鋼包精煉爐電極智能控制系統，包括：信號采集裝置(1)、調節控制器(2)、功率放大器(3)、比例調節閥(4)、恒壓變量泵(5)、升降柱塞缸(7)和電極(8)，所述信號采集裝置(1)的輸出與所述調節控制器(2)的輸入連接，所述調節控制器(2)的輸出經所述功率放大器(3)與所述比例調節閥(4)的控制端連接，所述恒壓變量泵(5)與所述比例調節閥(4)的液壓輸入端連接，所述升降柱塞缸(7)與所述比例調節閥(4)的液壓輸出端連接，所述電極(8)固定于所述升降柱塞缸(7)之上。本實用新型具有很高的適應性，并保證電極閉環控制系統的穩定性，最大限度地節約電能，降低生產成本。

帶鋼卷推送裝置及輥道系統 810

 0

本實用新型屬于冶金設備技術領域，具體涉及帶鋼卷推送裝置及輥道系統。本實用新型所述的帶鋼卷推送裝置，包括氣缸、與所述氣缸相連的推送桿、以及推送桿導向機構，其中，所述推送桿導向機構包括通過第一連接件相連的上支座和下支座，所述上支座上設有上壓輪，所述下支座上與所述上壓輪的相對位置處設有下壓輪，所述推送桿設于所述上壓輪和所述下壓輪之間，所述上支座能夠繞所述第一連接件的中心軸線方向進行轉動且由此改變所述上壓輪和所述下壓輪之間的距離。通過使用本實用新型所述的帶鋼卷推送裝置，利用氣缸與推送桿對進料輥道上的帶鋼卷進行推送，使帶鋼卷的運動方向發生90°的變化，能夠有效的解決帶鋼卷在運輸過程中的轉角變換。

感應爐爐口護板 1078

 0

本實用新型公開了一種感應爐爐口護板，屬于冶金行業技術領域，包括護板本體及均勻設置于護板本體外側圓周上若干個安裝臺，所述護板本體為厚度為a的環形圓盤，環狀圓盤上設置V形開口，其開口的大小與感應爐的爐嘴相配合，開口角度為β，所述安裝臺的中間位置設置螺栓孔，用于與感應爐外壁的安裝架相固定，本實用新型采用了整體式結構設計，消除以往設計中強度不足、防護不到位等弊端，并且安裝方便，結構簡單。

大方坯連鑄機步進冷床下線收集裝置 1126

 0

本實用新型涉及一種大方坯連鑄機步進冷床下線收集裝置，屬于冶金行業連鑄生產設備技術領域。技術方案是：包含多個平行布置的固定齒板（2）和設置在固定齒板（2）之間的活動齒板（1）以及驅動活動齒板（1）的連桿驅動機構，其特征在于：在相鄰兩個固定齒板（2）之間設置多個平行布置的滾輪（4），所述滾輪（4）通過軸承轉動連接在滾輪軸（10）上，滾輪軸（10）的兩端分別固定在固定齒板（2）上，滾輪（4）的上表面高于固定齒板（2）的上表面。本實用新型的有益效果是：能夠減小鑄坯和固定齒板之間的摩擦力，避免冷床齒板受沖擊或高溫烘烤而損壞，減少了連鑄機停機事故，增加了連鑄機生產時間，提高了連鑄機作業率。

復合鑲鑄鏟運機鏟刃板 1213

 0

本實用新型公開了一種復合鑲鑄鏟運機鏟刃板，包括鏟斗，所述鏟斗前表面下端焊接固定有復合鑲鑄鏟刃板，且鏟斗外底面前端和鏟斗內底面前端均開設有第一溝槽，所述第一溝槽內設置有耐磨防護組件。本實用新型的復合鑲鑄鏟運機鏟刃板結構新穎，由分布到鏟刃板表面的高強度高硬度金屬陶瓷體和焊接性良好的合金鋼基材構成，布置在表面上的金屬陶瓷體經高溫澆鑄與合金鋼基體冶金結合，熔為一體，使得金屬陶瓷體與基材緊密結合，大大增加了鏟刃板的耐磨性，使用壽命提高二至三倍；本實用新型在鏟刃板與斗體焊接處設置有耐磨防護組件，可有效對鏟刃板與斗體的焊接處進行保護，提高了鏟刃板的工作壽命以及安裝強度。

用于金屬材料腐蝕疲勞試驗的環境裝置 1030

 0

本實用新型涉及一種用于金屬材料腐蝕疲勞試驗的環境裝置，屬于冶金行業金屬材料腐蝕疲勞測試設備技術領域。技術方案是：環境箱（9）的頂部設有環境箱上蓋（2），環境箱（9）的底部設有套管（12），套管（12）設有外螺紋，橡膠塞固定螺母（11）螺紋連接在套管（12）上，橡膠塞（10）和環境箱上蓋（2）上分別設有孔；可控流量蠕動泵（7）通過進水管與環境箱（9）的進水口（8）連接，溶液儲存容器（13）通過回水管與環境箱（9）的出水口（3）連接，回水管上設有過濾單元（4），所述溶液儲存容器（13）內設有恒溫單元（5）和pH值檢測計（6）。本實用新型的有益效果是：密封性好；可實現流量、溫度、pH值等關鍵參數的實時監測。

高爐除塵放灰倉卸灰口噴淋裝置 901

 0

本實用新型涉及一種高爐除塵放灰倉卸灰口噴淋裝置，屬于冶金行業高爐除塵環保設備技術領域。技術方案是：包含環形管一（1）、環形管二（2）、進風口（3）、進水口（4）和連接管（5），環形管一（1）的直徑大于環形管二（2）的直徑，環形管一（1）和環形管二（2）同圓心布置，環形管一（1）和環形管二（2）通過連接管（5）連接，環形管一（1）和環形管二（2）上均勻布置多個噴水孔，環形管一（1）上設有進風口（3）和進水口（4）。本實用新型的有益效果是：結構簡單，便于安裝，放灰時干灰與噴淋水直接接觸，不會產生揚塵，符合環保要求，改善放灰時的現場環境。

用于天車軌道的卡軌器 1137

 0

本實用新型涉及一種用于天車軌道的卡軌器，屬于冶金行業天車檢修設備技術領域。技術方案是：包含卡軌框架一（1）、卡軌框架二（2）、緊固螺栓（3）和天車軌道（4），卡軌框架一（1）和卡軌框架二（2）對稱布置在天車軌道（4）的兩側，卡軌框架一（1）和卡軌框架二（2）通過緊固螺栓（3）固定連接，所述卡軌框架一（1）包含固定板（5）和擋板（6），所述擋板（6）為直角梯形，擋板（6）的直角邊固定在固定板（5）上，固定板（5）固定在天車軌道（4）上，所述卡軌框架二（2）的結構與卡軌框架一（1）的結構相同。本實用新型的有益效果是：能夠有效地制動軌道上的天車，避免天車進入檢修區域，對檢修人員造成傷害，保障安全生產。
