半鋼包工作襯澆注用的沖擊塊結構 1070

 0

本實用新型涉及一種半鋼包工作襯澆注用的沖擊塊結構，屬于鋼鐵冶金中半鋼包內襯整體澆注技術領域。技術方案是：包含半鋼包包殼（1）、包底永久襯（2）、包底工作襯（3）、包壁工作襯（4）、包壁永久襯（5）和包底沖擊塊（6），在半鋼包包殼的側壁內依次設置包壁永久襯和包壁工作襯，在包殼的底從下至上依次設置包底永久襯和包底工作襯，包底沖擊塊設置在包底永久襯上，周圍設置包底工作襯。本實用新型的使用，減少了半鋼包的整體澆注時間,也使半鋼包包底沖擊區更耐沖刷，包底沖擊塊的使用節約了半鋼包的整體澆注時間，提高了效率和延長了半鋼包的使用壽命。

便于六輥可逆軋機更換上除油輥的裝置 1173

 0

本實用新型涉及一種便于六輥可逆軋機更換上除油輥的裝置，屬于冶金行業1250可逆軋機設備技術領域。技術方案是：支架（2）為矩形框架，矩形框架的上方設有兩個相對布置的U型鞍座（1），矩形框架四個角的下方分別設有一個支柱（3）；支架（2）的下方設有固定在底座（7）上的兩組蝸輪蝸桿機構，每組蝸輪蝸桿機構包含一個手輪（6）、一個蝸桿（11）、兩個蝸輪和兩個蝸輪軸，一個蝸桿（11）傳動連接兩個蝸輪，兩個蝸輪軸分別通過銷軸（4）與矩形框架四個角下方的兩個支柱（3）連接，手輪（6）固定在蝸桿（11）的一端。本實用新型的有益效果是：方便上除油輥的更換，避免拆裝下除油輥，既節省了維修時間，又避免了拆裝下除油輥時輥面的磕碰。

冷軋帶鋼脫脂線漂洗水加熱裝置 1026

 0

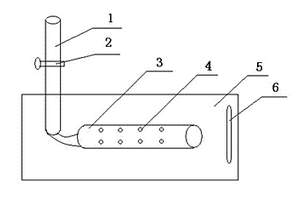

本實用新型涉及一種冷軋帶鋼脫脂線漂洗水加熱裝置，特別適用于溫度較低的季節或區域并且對漂洗水水質要求不高的脫脂生產線。屬于冶金行業冷軋帶鋼設備技術領域。技術方案是：包含蒸汽管道（1）、閥門（2）、加熱管（3）、出氣孔（4）、漂洗水槽（5），加熱管上設有若干個出氣孔，置于漂洗水槽中，且與蒸汽管道連通，蒸汽管道上設有閥門。打開閥門使蒸汽通過加熱管進入漂洗水槽中，并對漂洗水進行加熱，確保漂洗水溫度保持在50-70度，就能夠起到良好的漂洗效果。本實用新型的有益效果是：提高了漂洗效果，保證了冷軋帶鋼表面質量，具有制作簡單、操作方便、易于維修、效果明顯等特點。

靜電除塵器用高頻高壓軟穩電源 1140

 0

一種靜電除塵器用高頻高壓軟穩電源，由斷路器、電抗器、接觸器、整流器、濾波器、全橋逆變器、高頻變壓器、倍壓整流電路、輔助電源、冷卻風機、軟啟動電路、溫度檢測電路、脈沖驅動保護電路、DSP控制電路、取樣反饋電路和485通訊電路組成。本實用新型具有良好的軟穩特性，可廣泛應用于電力、冶金、化工、水泥等行業的煙塵治理。

間隙可調的旋轉接地器 767

 0

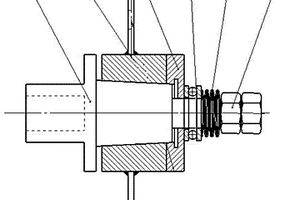

本實用新型涉及一種間隙可調的旋轉接地器，屬冶金行業焊接技術領域。技術方案是：包含心軸（1）、銅套（2）、壓蓋（3）、推力軸承（4）、蝶形彈簧（5）、鎖母（6），所述心軸由直徑不同的兩部分構成一體，直徑大的部分呈錐形，外側設有銅套，直徑小的部分上依次設有壓蓋、推力軸承、蝶形彈簧和螺母，壓蓋與心軸錐度相匹配。旋轉銅套，調整間隙，保證銅套旋轉靈活，鎖緊鎖母即可。本實用新型的有益效果是：既避免了接地線的纏繞問題，又解決了接地器直接連接在磨的本體上，本體被擊穿。保證了導電效果，使焊接接地更可靠，且拆裝非常便利。

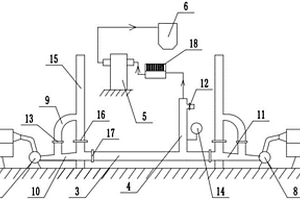

高爐休復風環保置換裝置 937

 0

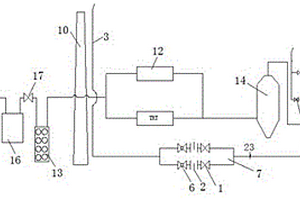

本實用新型涉及一種高爐休復風環保置換裝置，屬于冶金行業高爐干式除塵技術領域。技術方案是：電動鼓風機（21）通過送風管道（22）與高爐熱風爐（19）連接，冷風調節放散管（20）連接在送風管道（22）上，冷風調節放散管（20）上設有冷風調節閥（8），高爐（9）產生的煤氣通過重力除塵（16）、布袋除塵（13）和調壓后進入脫氯塔（14），脫氯塔（14）通過調節放散閥（4）連接系統總出口（5），置換放散管道（11）的一端連接在系統總出口（5）上，放散管道（11）的另一端與置換放散煙囪（3）連接。本實用新型的有益效果是：避免在高爐休復風時，開爐頂放散對環境造成極大的污染，提高置換效率，節約能源。

燒結混合料雜物清理裝置 1087

 0

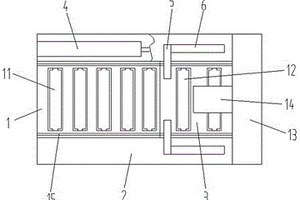

本實用新型涉及一種燒結混合料雜物清理裝置，屬于冶金行業燒結機工藝技術領域。技術方案是：固定框架（1）為矩形，固定框架（1）的四個角分別固定在一個底座（6）上，每個底座（6）的下方設有一個液壓缸一（11），固定框架（1）上均勻布置多根平行布置的圓管（5），相鄰兩根圓管（5）之間設有間隙，所述圓管（5）的兩端安裝在軸承座一（3）上，圓管（5）的兩端設有擋料板（4），圓管（5）上設有與圓管（5）垂直布置的推料桿（9），推料桿（9）的兩端分別連接液壓缸二（17），推料桿（9）上均勻設置多個推板（16），推料桿（9）的一端設有搖把（14）。本實用新型的有益效果是：能夠清理燒結混合料雜物，達到自動分級目的。

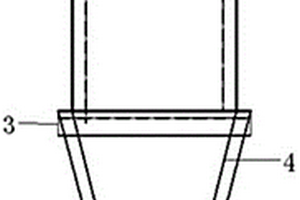

浸入式開澆長水口 841

 0

一種浸入式開澆長水口,屬于冶金澆注設備技術領域,目的是解決連鑄更換鋼包開澆時長水口溢鋼現象,其技術方案是:它由鋼質圓筒長水口和托圈組成,其改進之處是,長水口的內腔為有一定錐度的圓筒空腔,內腔上端直徑為100mm,下端直徑為145mm;它的托圈由外圈圓環和內圈墊環所組成,內圈墊環為兩個半圓墊環,內圈墊環套裝在外圈圓環的內圓周上。本實用新型的有益之處是:將原來的直筒形長水口通鋼管形從上下相同改為直筒和斜面相結合過渡的上小下大形式,使長水口的內腔具有一定的錐度,減小空氣的逆向作用,同時增大了長水口內部空腔容積;將托圈從圓環改為圓環和兩片半圓墊環組合結構,確保新結構長水口使用中的受力均勻和位置穩定。

更換皮帶托輥的專用工具 943

 0

本實用新型涉及一種更換皮帶托輥的專用工具，屬于冶金行業皮帶運輸設備技術領域。技術方案是：支撐板（1）固定在底座（3）上，支撐板（1）的上方設有卡槽（12），所述卡槽（12）為U型，撬棍（10）通過固定鏈（11）固定在撐板（1）上方的卡槽（12）上，卡環（4）和支撐環（5）分別固定在底座（3）的下方兩側，卡環（4）為梯形環，支撐環（5）為三角形環，卡環（4）和支撐環（5）平行布置。本實用新型的有益效果是：結構簡單、輕便，能夠方便皮帶大托輥和小托輥的更換，安全可靠，提高了皮帶機的作業率，節約了維修和備件費用。

集鐵水三脫功能于一體的鐵水預處理裝置 791

 0

本實用新型涉及一種集鐵水三脫功能于一體的鐵水預處理裝置，屬于冶金行業鐵水預處理設備技術領域。技術方案是：包含儲料倉（1）、稱量倉（3）、伸縮加料管（5）、鐵水包（6）、頂吹氧槍（10）、支撐架（11）和攪拌機構，儲料倉（1）、頂吹氧槍（10）和攪拌機構分別位于鐵水包（6）的上方，頂吹氧槍（10）和攪拌機構分別固定在支撐架（11）上，儲料倉（1）的下方設有稱量倉（3），伸縮加料管（5）的一端連接在稱量倉（3）上，伸縮加料管（5）的另一端設在鐵水包（6）的上方。本實用新型的有益效果是：實現對鐵水進行脫硅、脫磷和脫硫的處理功能，設備投資小、占用空間小、能夠滿足品種開發的要求。

煉鐵上料小車液壓控制系統 885

 0

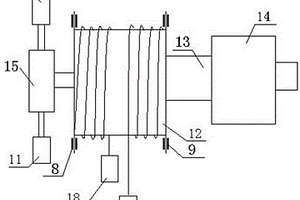

本實用新型涉及一種煉鐵上料小車液壓控制系統，屬于冶金行業煉鐵設備技術領域。技術方案是：上料電機（14）通過減速機（13）與卷筒（12）驅動連接，卷筒（12）與齒輪箱（15）驅動連接，卷筒（12）的兩端分別設有左側液動抱閘（8）和右側液動抱閘（9），卷筒（12）通過鋼絲繩與上料小車（18）連接，G3電磁閥（7）通過油路A（16）與右側液動抱閘（9）控制連接，G4電磁閥（5）通過油路B（17）與左側液動抱閘（8）控制連接。本實用新型的有益效果是：延長了電磁閥線圈的使用壽命，提高了設備的作業率，液壓油路能快速泄壓，液動抱閘可以快速制動，縮短了上料小車的慣性。

板坯連鑄機結晶器過濾器 826

 0

本實用新型涉及一種板坯連鑄機結晶器過濾器，屬于冶金行業冶煉設備技術領域。技術方案是：包含殼體法蘭（1）、濾芯（2）、殼體（3）、噴嘴（5）、進水管（8）、出水管（9），濾芯設在殼體內，濾芯的一端固定在進水管上，另一端固定在殼體法蘭上，出水管一端與殼體連通，另一端封閉，出水管上設有若干個噴嘴。結晶器上線后主管路來水，通過進水管進入濾芯，水經過過濾后進入殼體，后經出水管至噴嘴噴出。本實用新型的有益效果是：結構簡單，操作方便，過濾效果好，能夠確保鑄坯的冷卻和表面質量。

降低水膜式超聲探頭磨損量的調整裝置 791

 0

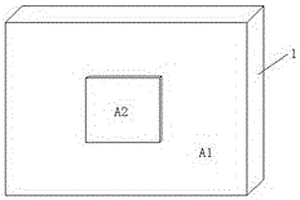

本實用新型涉及一種降低水膜式超聲探頭磨損量的調整裝置，屬于冶金行業無損探傷檢測技術領域。技術方案是：包含金屬板（1）、凸起平臺一（A2）和凸起平臺二（B2），金屬板（1）的正面（A1）和背面（B1）的中心位置分別設有凸起平臺一（A2）和凸起平臺二（B2），所述凸起平臺一（A2）和凸起平臺二（B2）均為方形，凸起平臺一（A2）和凸起平臺二（B2）與金屬板（1）呈一體結構。本實用新型的有益效果是：能夠使耐磨板曲面與超聲探頭檢測面之間產生一定的距離，提高了探頭檢測的穩定性，降低了超聲探頭的磨損，延長了探頭的使用壽命。

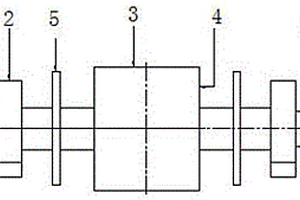

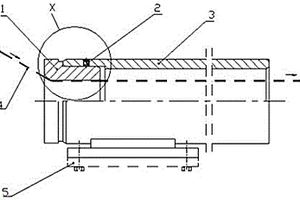

用于連鑄機熱區輥道的專用輥子 768

 0

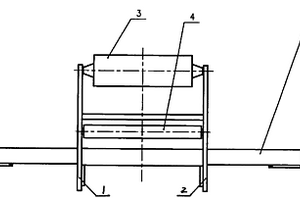

本實用新型涉及一種用于連鑄機熱區輥道的專用輥子，屬于冶金行業連鑄生產設備技術領域。技術方案是：軸承座（2）固定在軸（1）的兩端，軸套（3）為圓筒形，軸套（3）通過軸套（3）兩端的軸套端蓋（4）固定在軸（1）的中間，軸承座（2）與軸套端蓋（4）之間的軸（1）上設有防輻射散熱板（5），所述防輻射散熱板（5）上設有一個散熱孔，軸套端蓋（4）上設有多個散熱孔。本實用新型的有益效果是：重量輕、承載能力大，散熱效果好，能夠有效的對連鑄熱坯的熱量和熱輻射進行有效的散發和阻擋，徹底改變輥子軸承的運行環境，使軸承的加油時間延長到每季度一加或是每半年一加。安裝方便，運行慣性小，有利于起停，能夠滿足連鑄機的使用要求。

開卷機上料裝置 894

 0

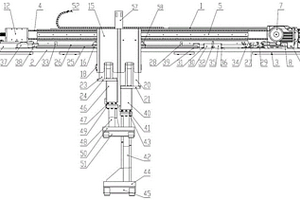

本實用新型涉及一種開卷機上料裝置，屬于冶金行業開卷機設備技術領域。技術方案是：傳送臺（1）和支撐臺（3）沿主軸（14）的軸向依次設置，傳送臺（1）和支撐臺（3）的兩側分別設有一個側箱（2），所述側箱（2）內設有推送機構，所述推送機構包含推送油缸（4）、推板（5）、升降油缸（7）、推送盒（8）和連接塊（9），推送油缸（4）與推送盒（8）驅動連接，升降油缸（7）固定在推送盒（8）內，升降油缸（7）通過連接塊（9）與推板（5）驅動連接，所述推板（5）的長度方向垂直于主軸（14）的軸向方向。本實用新型的有益效果是：在鋼卷套裝輸送的過程中，通過推送油缸對鋼卷進行傳送，結構簡單，節約了能耗，降低了總體成本。

轉爐尾段氣化煙道 1133

 0

本實用新型涉及一種轉爐尾段氣化煙道，屬于冶金行業煉鋼設備技術領域。技術方案是：包含進水管（1）、出水管（2）、煙道管（3）、出水集管（4）、出水集箱（5）、配水集箱（6）、進水集管（7）、分水管（8）和集水管（9），所述煙道管（3）為四分之一圓弧形管，進水集管（7）和出水集管（4）分別固定在煙道管（3）的兩端，進水集管（7）通過多個分水管（8）與配水集箱（6）連接，配水集箱（6）上設有進水管（1），出水集管（4）通過多個集水管（9）與出水集箱（5）連接，出水集箱（5）上設有出水管（2）。本實用新型的有益效果是：能夠將轉爐尾段氣化煙道壽命提高到24個月以上，保障職工人身安全，提高轉爐生產穩定性。

物料細碎機上用葉輪襯板 766

 0

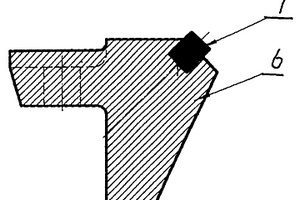

本實用新型涉及一種物料細碎設備,特別是物料細碎機上用葉輪襯板。技術方案是:組成包括離心葉輪(2)和襯板(6),設置在離心式反擊破碎機內,離心葉輪(2)轉動軸與動力機構連接,襯板(6)固定在離心葉輪(2)上,與葉輪成為一體,在離心葉輪的襯板(6)上設置硬質合金耐磨體(7)。由于在離心葉輪的襯板上設置硬質合金耐磨體,大大提高了離心式反擊破碎機研磨體的耐磨性,實現無錘破碎,節省電能,提高細碎效果和效率。本實用新型具有結構合理、耐磨性好、無錘破碎、節能降耗等特點,特別適用于水泥、冶金、化工、建材等行業物料粉磨工藝前的磨前預破碎工序。

防止天車鉤頭掛件脫鉤的防脫卡裝置 800

 0

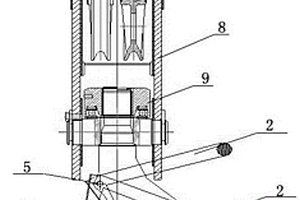

本實用新型涉及一種防止天車鉤頭掛件脫鉤的防脫卡裝置，屬于冶金行業天車設備技術領域。技術方案是：鉤頭（1）的上端通過鉤頭安裝座（9）設置在滑輪架（8）的下端，滑輪組（4）設置在滑輪架（8）上端，滑輪組（4）上纏繞有鋼絲繩，鋼絲繩與天車連接；防脫卡手柄（2）與防脫卡擋板（6）固定在一起；防脫卡擋板（6）通過銷軸（5）鉸接在鉤頭（1）上，防脫卡擋板（6）與鉤頭（1）形成封閉的環形空間，掛件（7）位于環形空間內。本實用新型的有益效果是：起到了防止掛件脫落的目的，又避免了在摘掛過程中的擠手事故發生，降低防脫卡故障率，提高使用安全性。維護操作方便，故障率低。

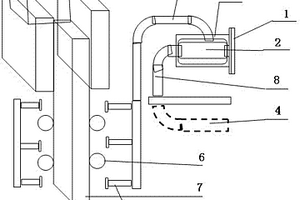

改善煙氣取樣管路堵塞的反吹裝置 756

 0

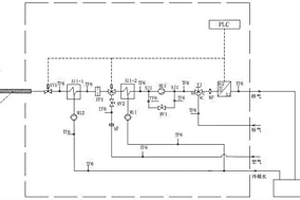

本實用新型涉及一種改善煙氣取樣管路堵塞的反吹裝置，屬于冶金行業環保設備技術領域。技術方案是：包含吹掃電磁閥（1）、聚四氟乙烯管（2）、防腐三通接頭（3）和截止閥（4），所述吹掃電磁閥（1）與截止閥（4）固定設置在脫硫煙氣連續監測系統機柜內，通過聚四氟乙烯管（2）和防腐三通接頭（3）與機柜內的全程伴熱取氣管（5）連接。本實用新型的有益效果是：保障脫硫煙氣連續監測系統的測量精度，減小維修難度，具有加工簡單，成本低，維護和操作簡便，安全性高等特點。

打捆機鋼帶入口引導裝置 875

 0

本實用新型涉及一種打捆機鋼帶入口引導裝置，屬于冶金行業全自動打捆機設備技術領域。技術方案是：導向套筒（3）包含底座（A）和圓筒（B），圓筒（B）呈水平狀態固定在底座（A）上，圓筒（B）的一端為打捆鋼帶（4）的入口端，圓筒（B）的另一端為打捆鋼帶（4）的出口端；引導環（1）的外表面為與導向套筒（3）中的圓筒（B）相匹配的階梯圓柱形，引導環（1）通過緊定螺釘（2）固定在導向套筒（3）中的圓筒（B）內，引導環（1）的內孔為與打捆鋼帶（4）相匹配的正方形孔，引導環（1）的軸向設有與打捆鋼帶（4）相匹配的切口。本實用新型結構簡單，更換方便，可以在不抽出打捆鋼帶的情況下，快速更換引導環，節省維修時間。

熱軋平整機上卷控制裝置 914

 0

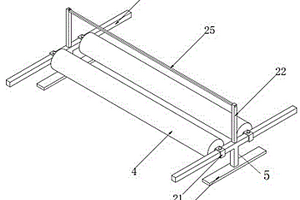

本實用新型涉及一種熱軋平整機上卷控制裝置，屬于冶金行業熱軋平整機技術領域。技術方案是：包含兩個支架、兩個收緊輥（4）和一套鋼卷防脫機構，兩個收緊輥（4）在同一水平面上平行布置，兩個收緊輥（4）的兩端分別通過滑套（21）滑動連接在支架上，兩個收緊輥（4）之間設有鋼卷防脫機構，所述鋼卷防脫機構包含安裝桿（22）和擋桿（25），兩個安裝桿（22）分別垂直固定在兩個支架上，兩個安裝桿（22）之間設有橫向布置的擋桿（25）。本實用新型的有益效果是：能夠方便調節兩個收緊輥之間的間距,從而穩定的放置不同直徑的鋼卷，而且能夠對鋼卷進行限位，防止鋼卷從兩個收緊輥上滑脫。

用于箱式馬弗爐加熱薄板試驗輔助裝置 901

 0

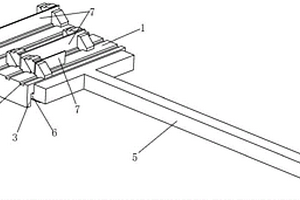

本實用新型涉及一種用于箱式馬弗爐加熱薄板試驗輔助裝置，屬于冶金行業熱處理加熱薄板試樣設備技術領域。技術方案是：叉子（5）的一端為手柄，叉子（5）的另一端為插齒（6），托板（1）的上面設有多個平行布置的安裝槽（2），托板（1）的下面設有與插齒（6）相匹配的插槽（3），叉子（5）的插齒（6）插在托板（1）的插槽（3）內；夾緊塊（4）的底部設有與安裝槽（2）相匹配的滑軌（4?1）；夾緊塊（4）底部的滑軌（4?1）滑動連接在托板（1）的安裝槽（2）內。本實用新型的有益效果是：方便試樣放入和取出馬弗爐，而且在爐膛內擺放整齊，降低不同試樣之間放入和取出操作的時間差，提高檢驗結果尤其是對比試驗的結果精度。

板坯去毛刺機護罩移動裝置 1152

 0

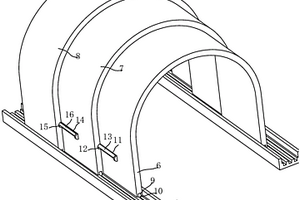

本實用新型涉及鋼鐵冶金技術領域，且公開了一種板坯去毛刺機護罩移動裝置，包括軌道，所述軌道的上表面開設有主軌槽，所述主軌槽的內部底面從左至右依次開設有第一軌槽、第二軌槽和第三軌槽，所述主軌槽的內部底面并位于第一軌槽、第二軌槽和第三軌槽的上方依次滑動連接有第一罩板、第二罩板和第三罩板，所述第一罩板、第二罩板和第三罩板的底面均開設有滾輪槽，所述滾輪槽的內部通過轉銷轉動連接有滾輪，所述第一罩板和第二罩板之間設置有第一連接裝置，所述第二罩板和第三罩板之間設置有第二連接裝置。該板坯去毛刺機護罩移動裝置，通過第一連接裝置和第二連接裝置可使第一罩板、第二罩板和第三罩板相互重合，進而便于打開罩板。

鋼板電阻點焊雙軸載荷加載試驗裝置 940

 0

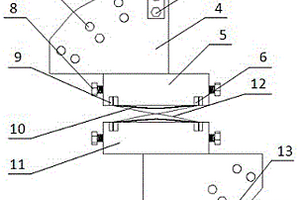

本實用新型涉及一種鋼板電阻點焊雙軸載荷加載試驗裝置，冶金試驗檢測技術領域。包括上拉伸固定端（1）、連接螺栓（2）、螺母（3）、上拉伸結構本體（4）、上試樣樣固定框（5）、第一墊片（6）、角度調節孔（7）、試樣固定螺栓（8）、第二墊片（9）、下試樣樣固定框（11）、下拉伸結構本體（13）、下拉伸固定端（14）。本裝置結構簡單，制作方式，易于操作，實現了在普通拉力試驗機上對鋼板進行不同拉伸方向的電阻點焊雙軸載荷加載試驗，實驗數據準確，為鋼板的焊接方案制定和調整提供依據。

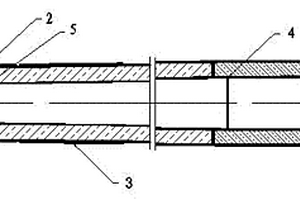

合金棒取出裝置 741

 0

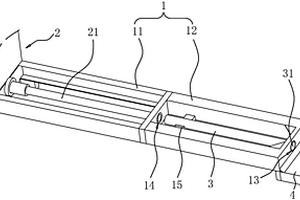

本申請涉及一種合金棒取出裝置，涉及冶金技術領域，其包括支座和裝有合金棒的合金棒外管，所述支座包括第一支座和第二支座，第一支座與第二支座相連接，所述第一支座上安裝有用于推出合金棒的推料裝置，第二支座遠離推料裝置的一端設有對合金棒外管進行徑向限位的第一插接孔，合金棒外管與第二支座的第一插接孔插接，且第二支座內壁之間固定連接有對合金棒外管進行支撐的支架。本申請具有推動裝置對合金棒進行推動，由于第二支架上的外孔對合金棒外管起到限位作用，從而合金棒從第二支架上的第一插接孔滑出，提高合金棒外管中合金棒取出便利性的效果。

蒸汽加熱再生的氫氣干燥裝置 1093

 0

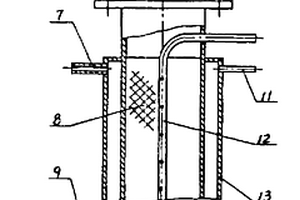

本實用新型創造是一種凈化氣體用的干燥裝置， 除適用于氫氣外還適用于空氣、氮氣、氧氣、氬氣等多 種氣體。 本實用新型創造提出了一種用蒸汽加熱與水噴 射器抽真空相結合的氫氣干燥流程，提出了一種適用 于該流程的干燥器結構。干燥器裝有外部夾套，內填 硅膠等，按照該流程和干燥器結構設計而成的氫氣干 燥裝置，設備簡單，操作簡便；不存在引起氫氣爆炸的 電火花，安全性好；它再生時不消耗氫氣?？蛇m用于 對氫氣含濕量有一定要求的電力、化工、冶金、建材等 部門。

自控式熱鍍鋅板生產用設備沉沒輥刮刀 810

 0

本實用新型涉及一種自控式熱鍍鋅板生產用設備沉沒輥刮刀，屬于冶金行業熱鍍鋅板生產技術領域。技術方案是：啟動變頻電機（6），雙排鏈條主動輪（7）帶動雙排鏈條（4）運行，運行中帶動雙排鏈條從動輪（9）轉動，雙排鏈條（4）運行中通過刮刀座拔插板（17）帶動刮刀座殼體（15）同方向運行，直至運行到設定位置；啟動氣缸一（19）和氣缸二（22），氣缸一（19）和氣缸二（22）的氣缸伸縮軸伸縮，帶動刮刀臂長臂裝置和刮刀臂短臂裝置前后移動，調整刮刀片一與刮刀片二在沉沒輥上位置。本實用新型的有益效果：結構合理，耐高溫，機、電自動控制，使熱鍍鋅板生產實現優質、高產，低鋅耗，提高效率。

煉鐵廢氣除塵再利用系統 877

 0

一種煉鐵廢氣除塵再利用系統，屬冶金技術領域。包括礦槽除塵器與出鐵場除塵器，所述礦槽除塵器出口設有第一風機，第一風機出口連接礦槽氣管，所述出鐵場除塵器出口設置第二風機，第二風機出口連接出鐵場氣管，礦槽氣管與出鐵場氣管之間由總管連接，總管上設有匯通管，匯通管連接軸流風機的進口，軸流風機出口連通高爐熱風爐。本實用新型對廢氣就進行二次除塵后進行再利用，有效保護環境，達到除塵廢氣環保再利用的目的?？傊?，本實用新型結構簡單，適用于工業化生產。

敞口式鐵水車雙列圓錐滾子軸承軸箱裝置 1056

 0

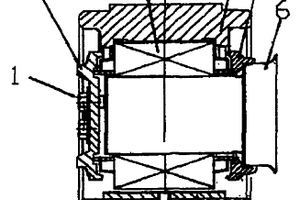

本實用新型涉及一種冶金企業鐵道車輛中的敞口式鐵水車用設備,特別是敞口式鐵水車雙列圓錐滾子軸承軸箱裝置。技術方案是由雙列圓錐滾子軸承軸(3)、鞍式軸箱體(4)、防跳板(7)、軸端壓蓋(2)組成,雙列圓錐滾子軸承軸(3)與車軸匹配,設置在鞍式軸箱體(4)內,鞍式軸箱體的端部設有軸端壓蓋(2),防跳板(7)設置在雙列圓錐滾子軸承軸(3)與鞍式軸箱體(4)底座之間。本實用新型提高了抗軸向力、密封性和安全運行性,延長了軸承軸箱裝置的使用壽命。能夠避免搖枕擋磨耗嚴重、側架傾斜等故障出現,保證敞口式鐵水車正常運用維護及安全生產,并可降低檢修費用。

鍍鋅線冷試車旁路裝置 1103

 0

本實用新型涉及冶金行業,尤其涉及板帶鋼連續熱鍍鋅線進行冷負荷試車的裝置。技術方案是由支架(1、2)、主導向輥(3)、輔助導向輥(4)、沉沒輥橫梁(5)組成,支架(1、2)固定在沉沒輥橫梁(5)上,支架(1、2)的垂直臂桿上固定主導向輥(3),橫臂上固定輔助導向輥(4)。在鍍鋅線冷調試時,穿帶后即可實現板帶鋼不經過鋅鍋而直接通過輔助導向輥和主導向輥的全線冷調試。本實用新型具有結構簡單、安裝方便之特點,可對鍍鋅線工藝和設備進行充分地聯動調試,實現冷試車與熔鋅同步,為熱負荷試車奠定良好的基礎,提高調試效率,縮短調試周期,減少熱試廢品。
