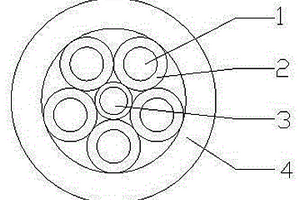

承重和抗擠壓軟電纜 727

 0

本實用新型涉及控制電纜，具體是一種適用于移動場合使用的承重和抗擠壓軟電纜。包括導體、絕緣層、外護套，導體為若干根直徑不大于0.16mm銅單絲的束合體；絕緣層為熱塑性彈性體TPE塑料，擠包在導體外部，形成絕緣線芯；若干根絕緣線芯通過小節徑比絞合為成纜，成纜中心縱置一根擠包絕緣層的航空鋼絲繩；外護套為擠包在纜芯外部的一層聚氨酯彈性體TPU。本實用新型具有優異的承重性能和抗擠壓性能，尤其適合在工業電子、倉儲冶金、消防起重的工業制造環境下使用。

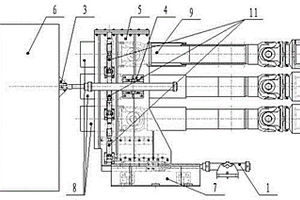

窄帶鋼粗軋機連接桿套筒的橫移機構 952

 0

本實用新型涉及一種窄帶鋼粗軋機連接桿套筒的橫移機構，屬于冶金行業窄帶鋼設備技術領域。技術方案是：橫移機架（5）設在橫移滑軌（7）上，橫移機架（5）下方與下油缸（1）驅動連接，上油缸一（2-1）和上油缸二（2-2）的一端固定在粗軋機架（6）上，另一端連接在橫移機架（5）的兩側，橫移機架（5）上設有連接桿套筒（8），連接桿套筒（8）設有連接桿套筒卡套裝置（10），連接桿套筒（8）內設有連接桿（9），連接桿套筒（8）與升降油缸（11）驅動連接。本實用新型的有益效果是：解決了連接桿套筒托輪裝置經常損壞和連接桿套筒與軋輥軸頭拆裝時的受力不均和軸向力不足的問題，拆裝方便，故障率低，降低了維修人員的勞動強度。

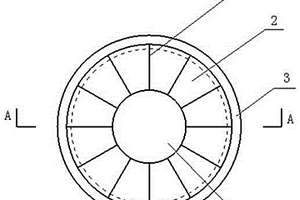

狹縫透氣磚塑料條分隔鎖緊裝置 906

 0

本實用新型涉及一種狹縫透氣磚塑料條分隔鎖緊裝置，屬于冶金行業煉鋼爐外精煉鋼包狹縫透氣磚設備技術領域。技術方案是：包含塑料條（1）、鎖緊活塊（2）、拉緊底盤（3）和圓孔（4），鎖緊活塊（2）呈楔形臺狀，鎖緊活塊（2）環形組合的中心位置設有圓孔（4），鎖緊活塊（2）內沿圓周輻射方向設有多個等分分割于鎖緊活塊（2）的塑料條（1），鎖緊活塊（2）的外側設有拉緊底盤（3），拉緊底盤（3）與鎖緊活塊（2）呈楔形連接結構。本實用新型的有益效果是：塑料條等分分割于鎖緊活塊中，并通過鎖緊活塊和拉緊底盤楔形連接，解決了塑料條穿條困難的問題，鎖緊效果好，結構簡單，操作方便。

中間包鋼水凈化裝置 1032

 0

一種中間包鋼水凈化裝置,屬冶金中間包技術領域,用于解決現有中間包缺乏適宜擋墻,鋼水流場紊亂,鋼渣難以上浮等使用缺陷。該裝置與中間包包頭部位匹配,腔體內由下至上分為凈化桶腔、扇形腔,扇形腔大于凈化桶腔,扇形墻高于腔狀體上沿,高出段上有溢流口。澆鑄時鋼水先注入下凈化桶腔,之后平穩上升進入扇形腔,然后由溢流口溢流到中間包內,可有效緩解鋼水流動速度,鋼水中夾雜物可充分上浮,可全面提高中間包鋼水的純凈度,可與中間包工作襯形成牢固整體,抗鋼水沖刷侵蝕能力強、使用壽命長,可對包頭部位起保護作用,延長包頭耐材的壽命,進而大幅提高中間包使用壽命;適宜在連鑄生產的中間包上采用。

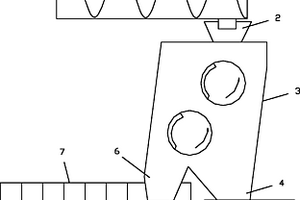

除塵灰磁選裝置 1126

 0

本實用新型涉及一種磁選裝置,適應于冶金行業除塵灰的磁選。在煉鐵或燒結系統除塵器的絞龍與干式磁選機的進料口密封固定,干式磁選機的鐵粉出口與鐵粉回收皮帶密封連接,干式磁選機的灰出口與加濕卸灰機密封相通。它可以將煉鐵或燒結系統除塵器收集的灰磁選分離,鐵回收利用,除塵灰集中處理。

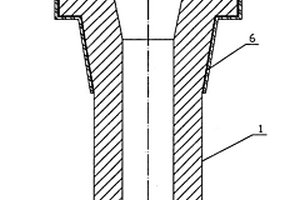

用于連鑄保護澆鋼用鋼包長水口 1106

 0

本實用新型涉及一種用于連鑄保護澆鋼用鋼包長水口,屬冶金連鑄設備技術領域。提供了一種用于連鑄保護澆鋼用長水口,能有效的防止長水口吸氣造成鋼水二次氧化和二次吸氮,既可用于方坯連鑄又能用于各類型板坯連鑄機。組成中包括由耐火材料制作成的長水口本體,其上端的內側裝有耐火纖維制成的透氣密封圈,上端的外部由鋼殼包裹,水口本體與鋼殼下端用耐火泥料填充密封,鋼殼上設有吹氣管,改進為長水口本體的上端面為平面,鋼殼上設有若干個定位銷,支撐在長水口本體上。具有過氣面積較大,可達到80～90%,氣流通暢、保護效果好、制作容易、使用壽命長等優點。

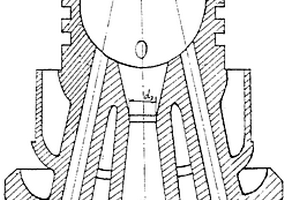

混合孔型多孔氧槍噴頭 875

 0

本實用新型涉及一種冶金轉爐煉鋼設備,特別是轉爐用氧槍噴頭。技術方案是:由槍頭(1)、噴吹孔組成混合孔型多孔氧槍噴頭,槍頭的中間設有拉瓦爾型孔(2),四周設有若干直筒型孔(3、4)或突擴型孔,采用本實用新型進行吹煉時,槍頭中間的大拉瓦爾型孔(2)主要用于去碳升溫,四周的直筒型孔(3、4)主要用于化渣,這樣,轉爐煉鋼吹氧過程中的化渣與去碳升溫的問題可以得到圓滿解決,具有結構合理、使用方便、提高吹煉效果等特點。

鋁電解槽用側部異型碳塊 746

 0

本實用新型公開了一種鋁電解槽用側部一次成型的異型碳塊,屬于鋁電解槽的爐襯材料領域。它是由無煙煤、冶金焦、煤瀝青等原料經模壓一次成型經高溫焙燒而成。該異型碳塊在結構上克服了普通傳統側塊在砌壘爐內時需要耗工、耗時、勞動強度大的冷搗糊填補工序。具有整體結構好、強度高、爐體使用壽命長的優點。

頂底復吹轉爐爐底噴槍保護裝置 975

 0

本實用新型提供一種頂底復吹轉爐爐底噴槍的保護裝置,該保護裝置為中空的圓柱體結構,下表面開口,上表面封閉,在圓柱體的側壁上開設若干通氣孔,還可以進一步在圓柱體的側壁上設置固定裝置,固定裝置同時連接保護裝置和轉爐底吹護磚,用于將保護裝置固定在轉爐底吹護磚上。該保護裝置能有效阻擋焦炭對底吹噴槍的堵塞,同時又能保證為爐底通氣,提高底吹效果,保證復吹轉爐的冶金效果。

均壓閥 836

 0

一種均壓閥,屬閥門技術領域。所要解決的技術問題是使閥門結構緊湊、安裝操作方便、且流通阻力較小。其結構特點為,閥門進、出口通道的夾角為大于90度的鈍角,最好在120-160度范圍內選擇。本實用新型克服了現有結構均壓閥結構松散、體積、重量大等缺陷,除安裝操作維修更換方便外,還具有密封性好、啟閉靈活、使用可靠等優點,適宜在冶金高爐熱風等管路系統中安裝使用。

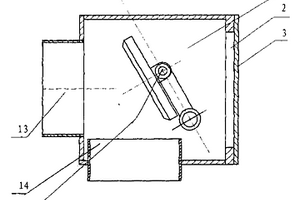

角式快速切斷閥 1161

 0

一種角式快速切斷閥,屬加熱爐燃燒裝置技術領域,所要解決的技術問題是使所提供的角式快速切斷閥具有啟閉迅速,流阻小、通暢性好的特點。構成中有閥體、閥蓋、閥板及啟閉機構,閥體側面和底部有進、出氣口,改進為,閥板傾斜設置,啟閉機構由轉軸、旋轉臂組成,轉軸旋轉支承在閥體上,旋轉臂的一端與轉軸固接、另一端與閥板活動連接,閥板隨轉軸旋轉至水平狀態時封蓋出氣口。本實用新型可以較小的旋轉角度使閥板由水平狀態旋轉至傾斜的開啟狀態,并可完全讓開進、出口之間的進、排氣通道,具有啟閉迅速,通暢性好,無需較大行程氣動缸,結構簡便等特點,適宜作為快速截止閥、尤其是冶金加熱爐上燒嘴所配用的煤氣快速切斷閥使用。

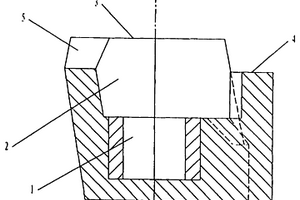

熱模擬試樣加工輔助夾具 967

 0

本發明涉及一種熱模擬試樣加工輔助夾具，屬冶金企業實驗室設備領域。包括夾具主體（1）、工件卡槽（4），所述工件卡槽（4）設置在夾具主體（1）側面，工件卡槽（4）的截面形狀與加工試樣的截面形狀相匹配。本發明的有益效果為：改善了試樣切削時鉗口夾緊效果，增加材料利用率，鋸床加工試樣能力大大提高，提高了勞動效率。

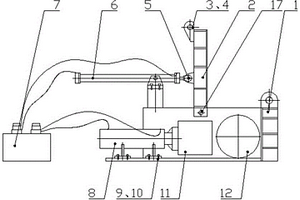

高線盤螺或盤條頭尾切割廢料壓塊成型設備 1210

 0

本實用新型涉及一種高線盤螺或盤條頭尾切割廢料壓塊成型設備，屬于冶金行業高線盤螺或盤條頭尾切割廢料再利用加熱設備技術領域。技術方案是：箱蓋（2）的一側通過箱蓋板銷軸（17）轉動連接在箱體（1）上，箱蓋（2）的另一側和箱體（1）上分別設有與安全銷（3）相配合的安全銷軸孔；翻蓋油缸（6）的缸桿與箱蓋（2）鉸接；擠壓主油缸（8）的缸桿與擠壓主板（11）驅動連接，擠壓副油缸（13）的缸桿與擠壓副板（15）驅動連接，擠壓主板（11）和擠壓副板（15）分別位于箱體（1）內部且垂直布置。本實用新型的有益效果是：能夠將高線盤螺或盤條頭部和尾部切割下來的廢料進行壓制成型后送至煉鋼重新回爐，滿足生產需求。

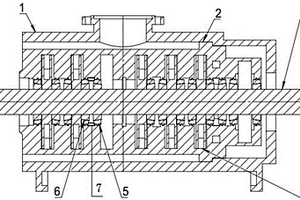

軋鋼生產過程的除磷泵 1054

 0

本實用新型涉及一種軋鋼生產過程的除磷泵，屬于冶金行業軋鋼生產設備技術領域。技術方案是：包含泵體（1）、腔體（2）、主軸（3）、葉輪（4）、外隔套（5）、內隔套（6）和間隙調整機構（7），泵體（1）內設有腔體（2），腔體（2）內的主軸（3）上設有多個相互平行布置的葉輪（4），葉輪（4）的兩側分別設有內隔套（6）和外隔套（5），內隔套（6）和外隔套（5）之間的主軸的密封處設有間隙調整機構（7），所述間隙調整機構包含兩個相互平行的調整絲杠，所述調整絲杠兩端分別穿過內隔套和外隔套并通過調整螺母鎖緊。本實用新型的有益效果是：能夠使除磷泵出口的壓力和流量滿足標準和工藝要求，提高除磷效果，保證產品質量。

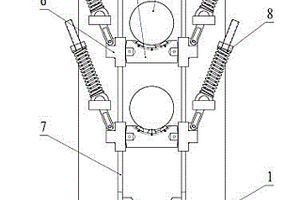

軋鋼機聯接軸托架 760

 0

一種軋鋼機聯接軸托架，屬于冶金設備技術領域，其技術方案是，包括機架、軸承座和彈性提拉機構，所述機架固定在地面上，其上部設置有兩條豎直滑軌，所述軸承座托在軋鋼機聯接軸的下部并通過鉸接于其兩側的兩個滑塊與機架上的兩條豎直滑軌滑動連接，每個滑塊通過一個彈性提拉機構與機架連接。本實用新型采用雙臂式機架，每個軸承座均配置兩個彈性提拉機構，不僅擴大了平衡力的調節范圍，而且聯接軸的中心距也可以隨意調整，因而可以獲得比傳統聯接軸平衡托架更好的平衡效果。

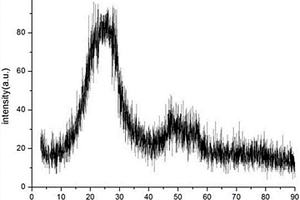

非晶硅粉體的制備方法、非晶硅粉體以及鋰離子電池 939

 0

本發明屬于非晶硅制備技術領域，涉及一種非晶硅粉體的制備方法、非晶硅粉體以及鋰離子電池。本發明提供的非晶硅粉體的制備方法，包括以下步驟：以冶金級硅為原料，采用熔煉的方式，制得母錠；采用單輥快速凝固的方式將所述母錠進行甩帶，制得非晶硅帶材；將所述非晶硅帶材進行脆化處理，得到脆化帶材；將所述脆化帶材進行粉碎處理，得到非晶硅粉體。本發明提供的非晶硅粉體的制備方法，工藝簡單、高效，對環境友好，成本較低，易于實現工業化生產。該非晶硅粉體，能夠緩沖硅體積變化產生的應力，減輕電極的體積膨脹效應，進而提高電極材料的循環穩定性。

耐用皮帶托輥 1112

 0

本實用新型涉及一種耐用皮帶托輥，屬于冶金行業機械傳動設備技術領域。技術方案是：包含托輥本體（1）、托輥軸承（2）、托輥軸（3）和加油孔（4），托輥本體（1）端部設有托輥軸（3），托輥本體（1）和托輥軸（3）構成一體結構，托輥軸（3）上設有托輥軸承（2），托輥軸承（2）內外兩側設有密封，托輥軸（3）內部設有加油孔（4），加油孔（4）從托輥軸（3）端部延伸至托輥軸承（2）內部。本實用新型的有益效果是：潤滑效果好，延長托輥軸承使用壽命，提高了托輥耐磨度，保證托輥和皮帶的安全使用，確保物料的正常輸送。

手動卷揚機 1063

 0

本實用新型公開了一種手動卷揚機,結構包括手輪、制動機構、卷揚機構和壓繩機構,所述手輪與制動機構的前摩擦盤通過螺栓連接,所述手輪與制動機構通過大螺距螺紋相連,所述手輪與卷揚機構的輸入軸通過鍵連接,通過輸入軸轉動帶動卷筒運動,所述壓繩機構固定在支座上。本實用新型的一種手動卷揚機,其結構緊湊,體積小,重量輕,制造裝配簡單,是內藏式擺線針輪卷揚機。由于采用了擺線針輪減速裝置,速比范圍廣,可以得到更多的減速比變化,可以使今后的產品形成系列化。本卷揚機適用技術領域為需要手動卷揚的建筑行業、冶金行業、起重運輸機械及軍用機場手動吊裝重要物資的卷揚場所。

治理污染排放的循環系統 1212

 0

本實用新型是一種用于治理污染排放的循環系統的設置結構。由濃煙煙道內設有霧液化裝置、進行凈化濃煙分化室、凈化濾化控制裝置,在煙筒內由第二次凈化控制、煙筒內凈化設置和二次凈化煙筒內設置,經凈化后排出清晰潔凈的煙氣組成。起到一種治理煙筒煙道污染排放的循環系統作用,適用于熱力發電廠、冶金煉鐵、水泥磚廠、粉塵污染重的企業廠家進行節能減排、減少污染,有效方便地優化城市、鄉村和居民生活區空間的環境,促進經濟發展,起到造福人類的積極作用。

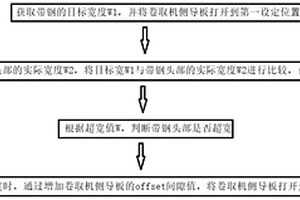

防止卷取機側導板卡鋼的方法 1044

 0

本發明公開了一種防止卷取機側導板卡鋼的方法，屬于冶金技術領域。所述防止卷取機側導板卡鋼的方法包括以下步驟：獲取帶鋼的目標寬度W1，并將卷取機側導板打開到第一設定位置；獲取帶鋼頭部的實際寬度W2，將目標寬W1與帶鋼頭部的實際寬度W2進行比較，獲取超寬值W；根據超寬值W，判斷帶鋼頭部是否超寬；當帶鋼頭部超寬時，通過增加卷取機側導板的offset間隙值，將卷取機側導板打開到第二設定位置。本發明防止卷取機側導板卡鋼的方法可以避免帶鋼頭部超寬時，手動打開卷取機側導板不起作用，側導板卡鋼的狀況發生，同時將卷取機側導板打開數值具體化。

高耐磨低阻損橡膠軟管 851

 0

一種高耐磨低阻損橡膠軟管，包括橡膠軟管本體，所述橡膠軟管本體內設有耐磨內襯，所述耐磨內襯由多個硬質的疊置排列的碟盤組成，各碟盤的中部設置通流孔，環繞通流孔設有圓臺形的碟盤側壁，各碟盤由大口端到小口端的設置方向與橡膠軟管內介質的流向相同。本實用新型的主要特點如下：1、由碟盤構成的耐磨內襯抗磨損能力大大提高，因此提高了橡膠軟管的使用壽命；2、疊置的各碟盤相互獨立，可以保證橡膠軟管任意彎曲不受限制；3、可以根據流通介質不同，選用硬度不同的材料制成碟盤，實現耐用性和經濟性的最佳結合；4、提高了橡膠軟管的承壓能力，有效防止介質沉積和倒流。本實用新型適用于冶金、礦石等行業輸送高硬度粉料、顆粒料的場合。

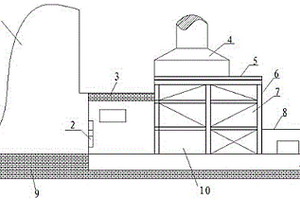

高爐出鐵口防止溢塵的封堵裝置 1183

 0

本發明涉及一種高爐出鐵口防止溢塵的封堵裝置，屬于冶金行業高爐渣鐵排放系統環保除塵設備技術領域。技術方案是：在鐵口（2）周圍設置一個固定在爐前平臺（9）上的鋼結構整體框架，在鋼結構整體框架的頂部固定封堵頂板（5），在鋼結構整體框架的兩個側面分別固定封堵側板（7），在鋼結構整體框架的正面固定封堵擋渣板（6），所述鋼結構整體框架、封堵頂板（5）、封堵擋渣板（6）、封堵側板（7）與高爐本體（1）、風口平臺（3）、鐵口頂吸罩（4）、鐵溝蓋板（8）和爐前平臺（9）構成鐵口（2）區域密閉空間。本發明的有益效果是：能夠將鐵口區域內的煙塵完全封閉起來，不使其外溢，再通過鐵口頂吸吸風口和側吸吸風口將煙塵排走，進入管網凈化。

轉爐副槍連接套 1017

 0

一種轉爐副槍連接套，屬于冶金技術領域，目的是解決轉爐副槍頭的密封問題，其技術方案是，它包括連接套筒、外V型組合密封圈和內V型組合密封圈，所述連接套筒穿入副槍頭的內層管內，其一端位于副槍頭的外部，另一端插入槍身內層管端部的密封套內；所述外V型組合密封圈和內V型組合密封圈緊套在連接套筒上并分別與副槍頭內層管和密封套的內壁緊密接觸。本實用新型利用安裝在連接套筒上的兩組V型組合密封圈阻止槍體冷卻水泄漏，不僅實現了轉爐副槍冷卻水的密封，而且密封失效后，只需旋下整個連接套更換V型組合密封圈或密封環后即可重新使用，大大降低了修槍成本，提高了修槍效率，保證了生產的正常進行。

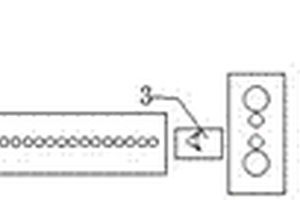

鐵素體軋制控制裝置及其控制工藝 813

 0

本發明涉及一種鐵素體軋制控制裝置及其控制工藝，屬于冶金行業熱軋帶鋼生產設備技術領域。技術方案是：包含粗軋機組（1）、隧道式加熱爐（2）、精軋除鱗機（3）和精軋機組（4），在粗軋機組（1）和精軋機組（4）之間依次設有隧道式加熱爐（2）和精軋除鱗機（3）。板坯通過粗軋機組（1）粗軋后進入隧道式加熱爐（2）；通過水冷爐輥（23）上方的上加熱雙蓄熱煤氣燒嘴（24）和下方的下加熱雙蓄熱煤氣燒嘴（25）對板坯的上下兩面同時進行加熱，加熱溫度為900?950℃；加熱后的板坯經過精軋除鱗機（3）除鱗后進入精軋機組（4）進行精軋。本發明的有益效果是：能夠確保進入精軋機組時為鐵素體組織，而且相變后的鐵素體晶粒度均勻。

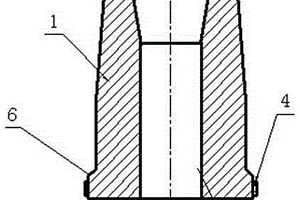

鋼包滑動水口打箍上水口 892

 0

本實用新型涉及一種鋼包滑動水口打箍上水口，屬于冶金行業鋼包滑動水口設備技術領域。技術方案是：包含上水口磚（1）、金屬鋼箍（4）、通孔（5）和凸沿（6），所述上水口磚（1）呈圓臺狀，上水口磚（1）沿中心線設有通孔（5），所述通孔（5）的上半部呈漏斗形，通孔（5）的下半部呈圓柱形，上水口磚（1）靠近底面沿圓周方向設有凸沿（6），凸沿（6）上設有金屬鋼箍（4）。本實用新型的有益效果是：能夠增加對上水口磚的束縛力，抑制上水口裂紋的擴展，減少上水口在使用過程中的炸裂而造成跑鋼事故。結構簡單，操作方便，適用性強，可根據不同的上水口磚型設計不同規格的金屬鋼箍。

生產釩鐵用貧渣罐 757

 0

一種生產釩鐵用貧渣罐，屬于冶金制造技術領域。罐體為鑄鋼澆鑄的一體結構，罐體外側對稱設置吊環和耳軸，改進之處是罐體為倒多棱臺結構，罐體的上沿及外側中部分別設有環形的上沿加強筋及中部加強筋，在罐體內側底部設有凸臺，凸臺與罐體內側壁構成集鐵溝。在渣罐底部設置凸臺形成的集鐵溝，凸臺邊緣及凸臺與罐底交接處采用倒角或弧形面設計。集鐵溝匯集生產釩鐵出貧渣時不慎一同流入貧渣罐的釩鐵水，從而可以方便快捷的回收貧渣中的釩鐵，降低生產釩鐵過程中的鋼鐵料消耗，改善生產中的經濟指標。

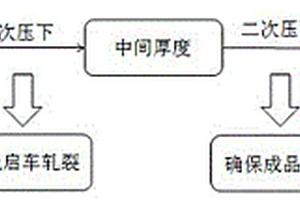

冷軋薄規格帶鋼斷帶后的啟車方法 734

 0

本發明涉及一種冷軋薄規格帶鋼斷帶后的啟車方法，屬于冶金行業冷軋軋制工藝技術領域。技術方案是：①當帶鋼斷帶后，首先重新完成穿帶，并在軋機二級控制系統中將成品厚度更改為一個大于成品厚度的中間厚度，然后通過軋機二級控制系統計算后啟車；②當產品實際厚度達到中間厚度±0.05mm以后，再次停車；③將軋機二級控制系統中的中間厚度重新更改為成品厚度，然后通過軋機二級控制系統計算再次啟車，直到恢復正常生產。本發明的有益效果是：通過“逐級厚度壓下”方式，不僅避免了薄規格啟車時再次斷帶、軋裂事故，而且挽回了傳統薄規格啟車方法因厚度不符造成的經濟損失。

干式振動磁選機 995

 0

本實用新型公開了一種干式振動磁選機。本實用新型是由諸如電振動給料器、振動盤等部 分所組成，其主、從兩輥筒中心連線與水平線的夾角 為定角α。本實用新型結構簡單，造價低，維修方便，磁選效 率高，適用于需進行干式磁力選礦的冶金工業各領 域。

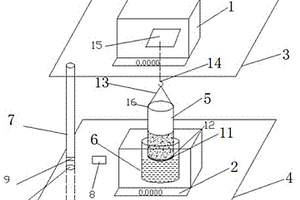

鐵礦粉濕容量測定裝置 769

 0

一種鐵礦粉濕容量測定裝置，屬冶金試驗設備技術領域，用以解決現有技術中無法準確測定鐵礦粉濕容量的技術問題。技術方案為：該裝置包括電子天平Ⅰ、電子天平Ⅱ、固定平臺、活動平臺、試樣管、燒杯、標桿和接近開關，電子天平Ⅰ、Ⅱ分別置于固定平臺和活動平臺上，活動平臺置于固定平臺下方并與固定平臺平行，活動平臺上設有接近開關和通孔，通孔處于接近開關感應范圍內，垂直穿過固定平臺和活動平臺通孔的標桿上設有可滑動的感應鐵，上下貫通的試樣管懸掛于電子天平Ⅰ下，試樣管下端密封有鋪設濾紙的篩網；采用此裝置進行鐵礦粉濕容量的測定可得出精確的濕容量值。本實用新型安裝、操作簡單，靈敏度高，可顯著提高濕容量測定的精確性。

防腐耐磨預應力復合鑄石管 1099

 0

一種用于固—液、固—氣物料的預應力復合鑄石管產品。該產品具有鋼管和鑄石管整體式結構達到施工簡單方便效果。本實用新型的特征是預應力復合鑄石管由鋼管層和鑄石管層組成。其提高管道承受壓力能力和抗沖擊性能,從而降低材料成本消耗,因為這種預應力復合鑄石管具有遠距離,高濃度,高壓力功能。所以特別適用于電力、冶金、礦山、建材、煤炭、化工行業輸送物料管道。
